Аксіально-поршневий комбайновий насос

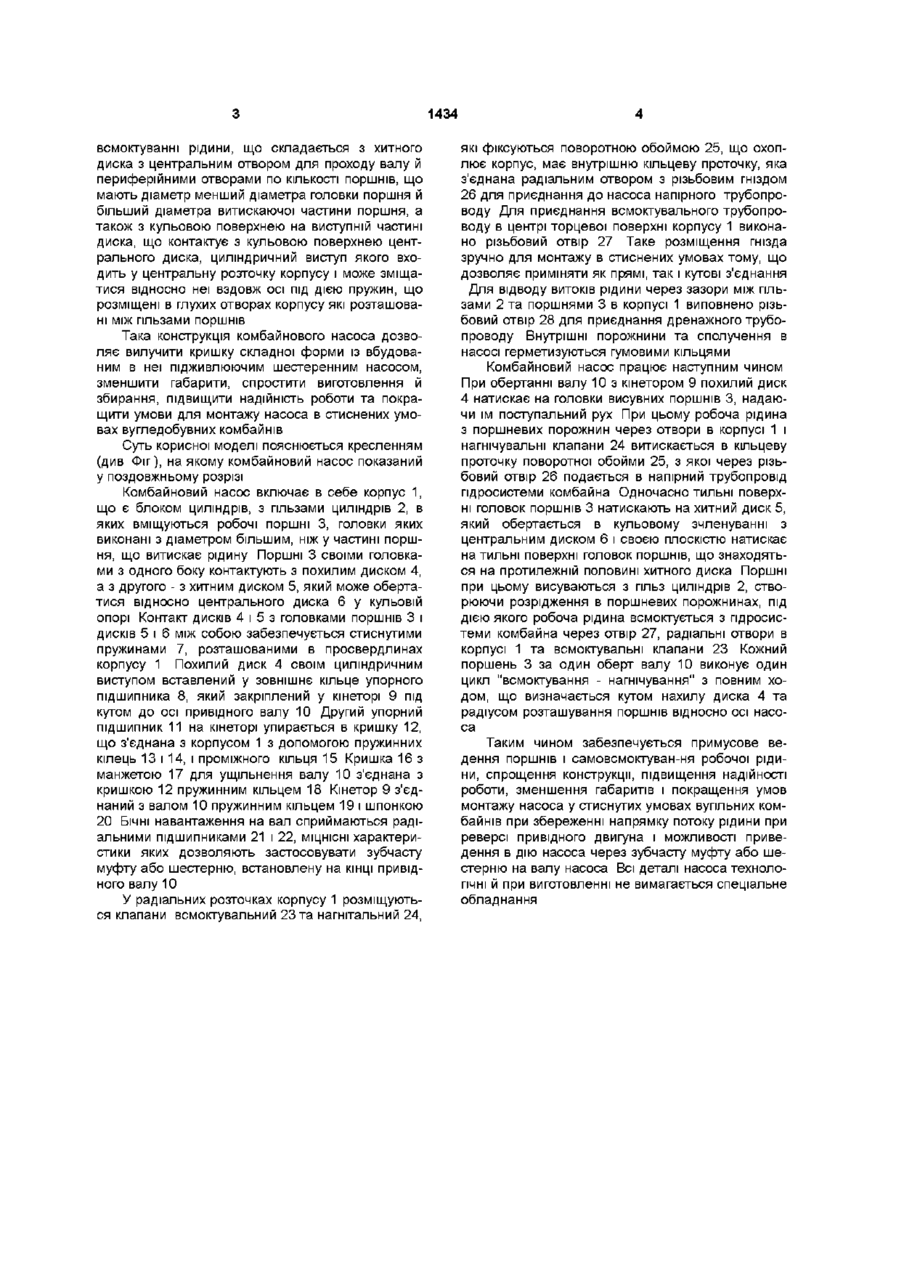

Аксіально-поршневий комбайновий насос, що містить корпус у вигляді блока циліндрів з поршнями, похилий диск, всмоктувальні та нагнітальні клапани в радіальних розточках корпусу та пово ротну відносно корпусу циліндричну обойму, що фіксує клапани й утворює напірний колектор, який відрізняється тим, що він оснащений приладом примусового ведення поршнів, який складається з хитного диска з центральним отвором для проходу вала, з периферійними отворами за числом поршнів, що мають діаметр, менший діаметра головки поршня і більший діаметра витискаючої частини поршня, а також з кульовою поверхнею на виступній частині диска, що контактує з кульовою поверхнею центрального диска, розміщеного в центральній розточці корпусу з можливістю переміщення вздовж осі розточки під дією пружин, розташованих у глухих отворах корпусу між гільзами циліндрів Корисна модель належить до аксіально - поршневих насосів з нерухомими циліндрами, похилим диском і клапанним розподілом і може бути використана у вугільній промисловості, переважно в очисних комбайнах, для яких є актуальним створення надійного малогабаритного й зручного в монтажі самовсмоктуючого насоса з постійним напрямком потоку рідини при реверсі привідного двигуна Відомий аксіцально - поршевий насос [авт свід СРСР № 414429, класу F04B1/14, опубл 05 11 74 р, бюл № 5], що містить циліндричну обойму, яка охоплює корпус насоса з нерухомими циліндрами, фіксує в радіальних розточках всмоктувальні та нагнічувальні клапани та утворюючу з кільцевою виточкою на корпусі насоса нагнічувальний колектор, яку можна обертати навколо поздовжньої осі насоса в зручне для монтажу положення У насосі самовсмоктування, заповнення поршневих порожнин і безперервний контакт поршнів з похилим диском здійснюються за допомогою підживлюючого шестеренного насоса з клапанним пристроєм, вбудованого в задню поворотну кришку Вал шестеренного насоса зв'язаний з привід ним валом поршневого насоса муфтою з прямокутним вкладишем Однак вагомим недоліком цього насоса є наявність у ньому підживлюючого насоса, що ускладнює конструкцію, збільшує розміри й масу насоса Крім шестерень та муфти, маються ведучий вал зі шпонкою, підшипник ковзання, кришка складної форми з клапанами, гайка та шайба для фіксації кришки під необхідним кутом всмоктувального каналу відносно корпусу, торцева кришка, вісь відомої шестерні й ущільнювальні кільця В основу корисної моделі поставлена задача у комбайновому насосі через змінення конструкції зменшити габарити, спростити його виготовлення й підвищити надійність роботи, забезпечивши при цьому самовсмоктування, збереження напрямку потоку рідини при реверсі привідного двигуна й зручність монтажу Поставлена задача вирішується тим, що комбайновий насос, що містить корпус з непорушними циліндрами, похилий диск, всмоктувальні та нагнічувальні клапани в радіальних розточках корпусу та поворотну відносно корпусу циліндричну обойму, що фіксує клапани та утворює напірний колектор, згідно з корисною моделлю, оснащений пристроєм для примусового ведення поршнів при со 1434 всмоктуванні рідини, що складається з хитного диска з центральним отвором для проходу валу й периферійними отворами по КІЛЬКОСТІ поршнів, що мають діаметр менший діаметра головки поршня й більший діаметра витискаючої частини поршня, а також з кульовою поверхнею на виступиш частині диска, що контактує з кульовою поверхнею центрального диска, циліндричний виступ якого входить у центральну розточку корпусу і може зміщатися відносно неї вздовж осі під дією пружин, що розміщені в глухих отворах корпусу які розташовані між гільзами поршнів Така конструкція комбайнового насоса дозволяє вилучити кришку складної форми із вбудованим в неї підживлюючим шестеренним насосом, зменшити габарити, спростити виготовлення й збирання, підвищити надійність роботи та покращити умови для монтажу насоса в стиснених умовах вугледобувних комбайнів Суть корисної моделі пояснюється кресленням (див Фіг), на якому комбайновий насос показаний у поздовжньому розрізі Комбайновий насос включає в себе корпус 1, що є блоком циліндрів, з гільзами циліндрів 2, в яких вміщуються робочі поршні 3, головки яких виконані з діаметром більшим, ніж у частині поршня, що витискає рідину Поршні 3 своїми головками з одного боку контактують з похилим диском 4, а з другого - з хитним диском 5, який може обертатися відносно центрального диска 6 у кульовій опорі Контакт дисків 4 і 5 з головками поршнів 3 і дисків 5 і 6 між собою забезпечується стиснутими пружинами 7, розташованими в просвердлинах корпусу 1 Похилий диск 4 своїм циліндричним виступом вставлений у зовнішнє кільце упорного підшипника 8, який закріплений у кінеторі 9 під кутом до осі привідного валу 10 Другий упорний підшипник 11 на кінеторі упирається в кришку 12, що з'єднана з корпусом 1 з допомогою пружинних кілець 13 і 14, і проміжного кільця 15 Кришка 16 з манжетою 17 для ущільнення валу 10 з'єднана з кришкою 12 пружинним кільцем 18 Кінетор 9 з'єднаний з валом 10 пружинним кільцем 19 і шпонкою 20 БІЧНІ навантаження на вал сприймаються радіальними підшипниками 21 і 22, МІЦНІСНІ характеристики яких дозволяють застосовувати зубчасту муфту або шестерню, встановлену на КІНЦІ привідного валу 10 У радіальних розточках корпусу 1 розміщуються клапани всмоктувальний 23 та нагнітальний 24, які фіксуються поворотною обоймою 25, що охоплює корпус, має внутрішню кільцеву проточку, яка з'єднана радіальним отвором з різьбовим гніздом 26 для приєднання до насоса напірного трубопроводу Для приєднання всмоктувального трубопроводу в центрі торцевої поверхні корпусу 1 виконано різьбовий отвір 27 Таке розміщення гнізда зручно для монтажу в стиснених умовах тому, що дозволяє приміняти як прямі, так і кутові з'єднання Для відводу витоків рідини через зазори між гільзами 2 та поршнями 3 в корпусі 1 виповнено різьбовий отвір 28 для приєднання дренажного трубопроводу Внутрішні порожнини та сполучення в насосі герметизуються гумовими кільцями Комбайновий насос працює наступним чином При обертанні валу 10 з кінетором 9 похилий диск 4 натискає на головки висувних поршнів 3, надаючи їм поступальний рух При цьому робоча рідина з поршневих порожнин через отвори в корпусі 1 і нагнічувальні клапани 24 витискається в кільцеву проточку поворотної обойми 25, з якої через різьбовий отвір 26 подається в напірний трубопровід гідросистеми комбайна Одночасно тильні поверхні головок поршнів 3 натискають на хитний диск 5, який обертається в кульовому зчленуванні з центральним диском 6 і своєю плоскістю натискає на тильні поверхні головок поршнів, що знаходяться на протилежній половині хитного диска Поршні при цьому висуваються з гільз циліндрів 2, створюючи розрідження в поршневих порожнинах, під дією якого робоча рідина всмоктується з гідросистеми комбайна через отвір 27, радіальні отвори в корпусі 1 та всмоктувальні клапани 23 Кожний поршень 3 за один оберт валу 10 виконує один цикл "всмоктування - нагнічування" з повним ходом, що визначається кутом нахилу диска 4 та радіусом розташування поршнів відносно осі насоса Таким чином забезпечується примусове ведення поршнів і самовсмоктуван-ня робочої рідини, спрощення конструкції, підвищення надійності роботи, зменшення габаритів і покращення умов монтажу насоса у стиснутих умовах вугільних комбайнів при збереженні напрямку потоку рідини при реверсі привідного двигуна і можливості приведення в дію насоса через зубчасту муфту або шестерню на валу насоса Всі деталі насоса технологічні й при виготовленні не вимагається спеціальне обладнання К 1 5 ІЗ 1 4 2 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
