Пристрій для висушування рулонного пористого волокнистого матеріалу

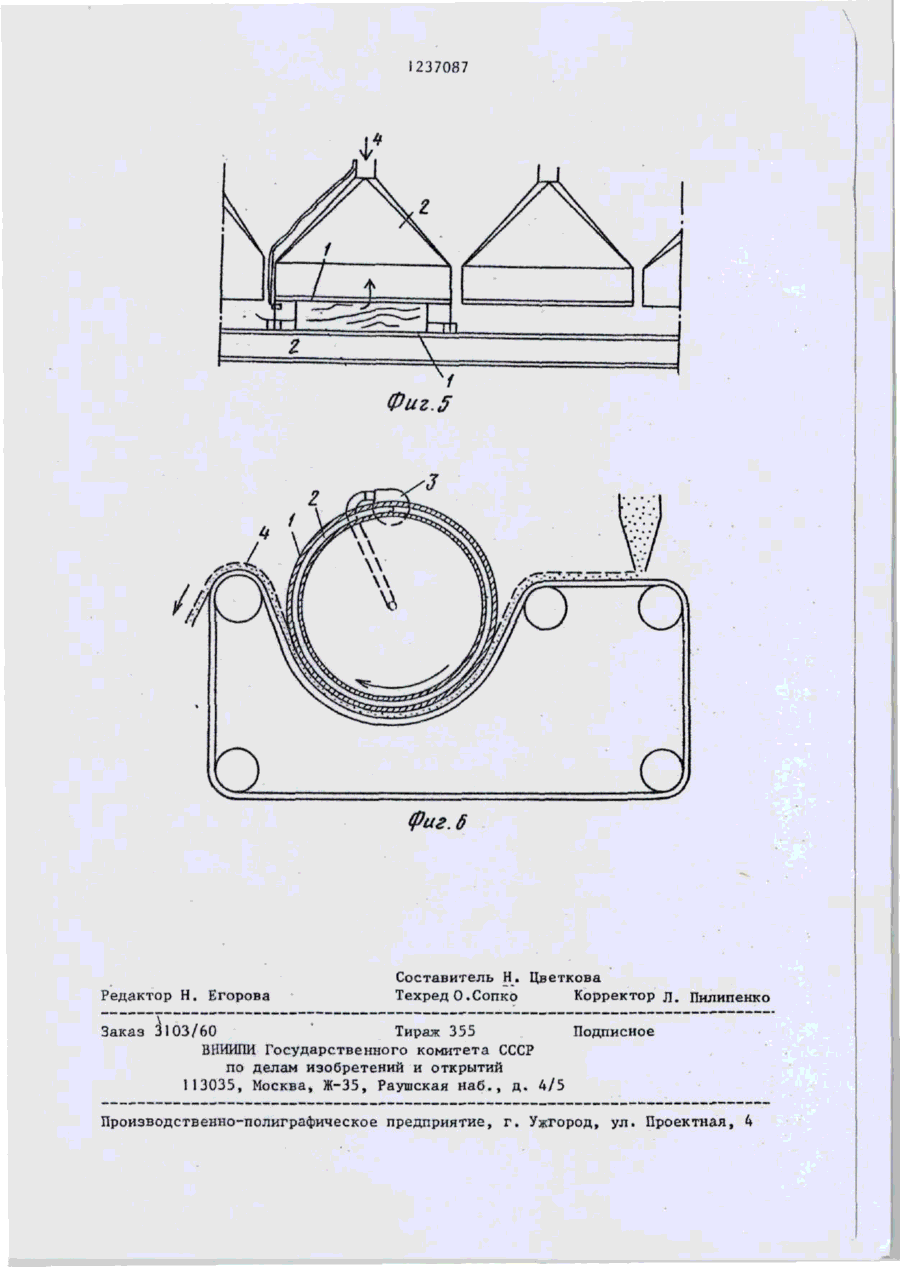

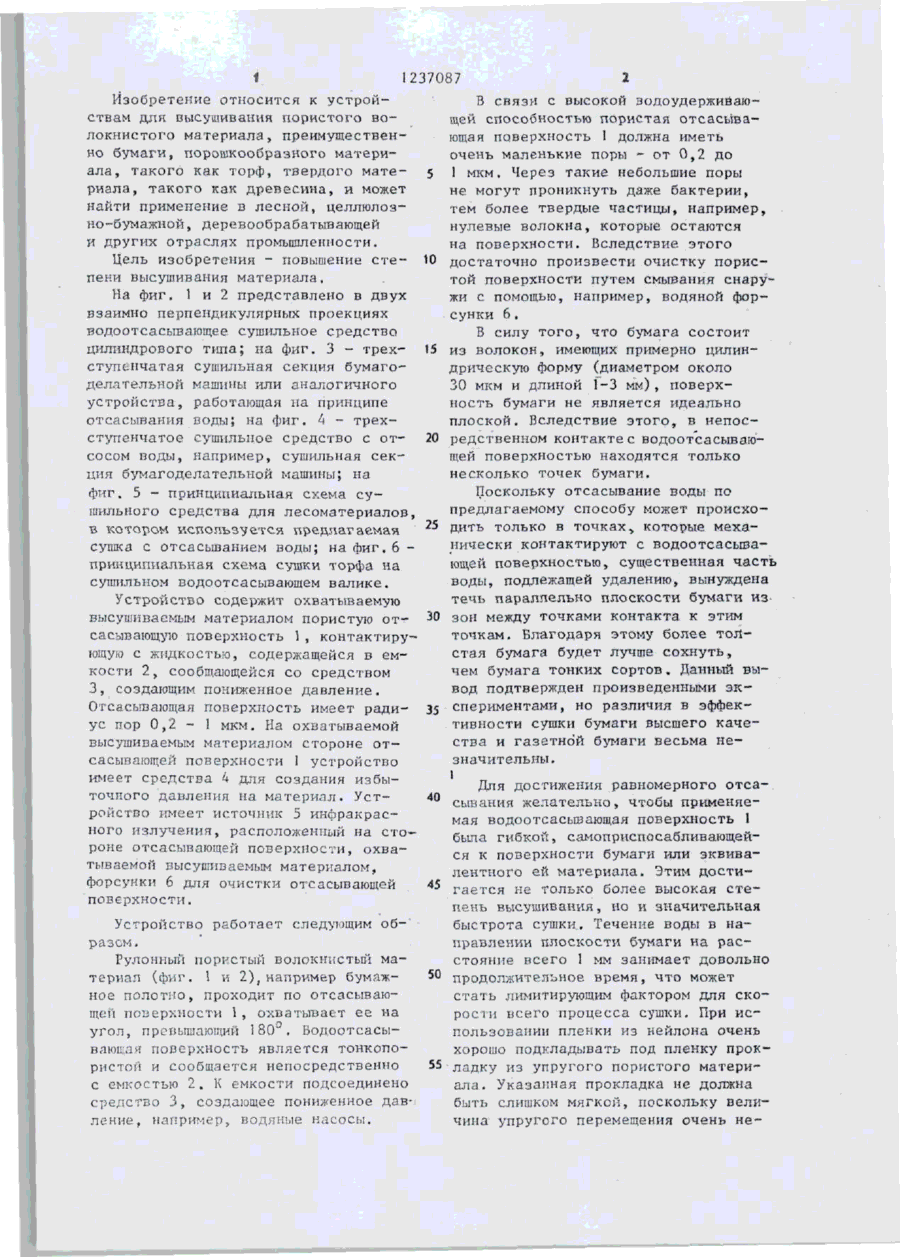

1. УСТРОЙСТВО ДЛЯ ВЫСУШИВАНИЯ РУЛОННОГО ПОРИСТОГО ВОЛОКНИСТОГО МАТЕРИАЛА преимущественно бумаги, порошкообразного материала,такого как торф, твердого матеркала/такого как древесина, включающее охватываемую высушиваемым материалом пористую отсасывающую поверхность, контактиру ющую с жидкостью, содержащейся в емкости, сообщающейся со средством, создающим пониженное давление, о т л и ч а ю щ е е с я тем, что, с целью повышения степени высушивания, отсасывающая поверхность имеет радиус пор в пределах 0,2-1 мкм. 2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что на охватываемой высушиваемым материалом стороне отсасывающей поверхности устройство имеет средства для создания избыточного давления на материал, 3. Устройство по пп. 1 и 2, о т л и ч а ю щ е е с я тем, что оно имеет источник инфракрасного излучения, расположенный на стороне отсасывающей поверхности, охватываемой высушиваемым материалом. Полотно 5 фиг. і а (О 237087 2 t Изобретение относится к устройВ связи с высокой водоудерживаюствам для высушивания пористого вощей способностью пористая отсасывалокнистого материала, преимущественющая поверхность 1 должна иметь но бумаги, порошкообразного материочень маленькие поры - от 0,2 до ала, такого как торф, твердого мате- 5 1 мкм, Через такие небольшие поры риала, такого как древесина, и может не могут проникнуть даже бактерии, найти применение в лесной, целлюлозтем более твердые частицы, например, но-бумажной, деревообрабатывающей нулевые волокна, которые остаются и других отраслях промышленности. на поверхности. Вследствие этого Цель изобретения - повышение сте- '0 достаточно произвести очистку пориспени высушивания материала, той поверхности путем смывания снаруНа фиг. 1 и 2 представлено в двух жи с помощью, например, водяной форвзаимно перпендикулярных проекциях сунки 6 . водоотсасывающее сушильное средство В силу того, что бумаги состоит цилиндрового типа; на фиг. 3 - трех- 15 из волокон, имеющих примерно цилинступенчатая сушильная секция бумагодрическую форму (диаметром около делательной машины или аналогичного 30 мкм и длиной 1-3 мм), поверхустройства, работающая на принципе ность бумаги не является идеально отсасывания воды; на фиг. А - трехплоской. Вследствие этого, в непосступенчатое сушильное средство с от- 20 редственном контакте с водоотсасываюсосом воды, например, сушильная секщей поверхностью находятся только ция бумагоделательной машины; на несколько точек бумаги. фиг. 5 - принципиальная схема суПоскольку отсасывание воды по шильного средства для лесоматериалов предлагаемому способу может происхов котором используется предлагаемая 25 дить только в точках, которые мехасушка с отсасыванием воды; на фиг.6 нически контактируют с водоотсасывапринципиальная схема сушки торфа на ющей, поверхностью, существенная часть сушильном водоотсасывающем валике. воды, подлежащей удалению, вынуждена течь параллельно плоскости бумаги из Устройство содержит охватываемую высушиваемым материалом пористую от- 30 зон между точками контакта к этим точкам. Благодаря этому более толсасывающую поверхность 1, контактирустая бумага будет лучше сохнуть, ющую с жидкостью, содержащейся в емчем бумага тонких сортов. Данный выкости 2, сообщающейся со средством вод подтвержден произведенными зк3, создающим пониженное давление. Отсасывающая поверхность имеет ради- 35 спериментаии, но различия в эффективности сушки бумаги высшего качеус пор 0,2 - І мкм. На охватываемой ства и газетной бумаги весьма невысушиваемым материалом стороне отзначительны. сасывающей поверхности І устройство имеет средства 4 для создания избыДля достижения равномерного отсаточного давления на материал. Уст40 сывания желательно, чтобы применяеройство имеет источник 5 инфракрасмая водоотсасывающая поверхность I ного излучения, расположенный на сто* была гибкой, самоприспосабливающейроне отсасывающей поверхности, охвася к поверхности бумаги или эквиватываемой высушиваемым материалом, лентного ей материала. Этим достифорсунки 6 дня очистки отсасывающей * гается не только более высокая степоверхности. пень высушивания, но и значительная быстрота сушки. Течение воды в наУстройство работает следующим обправлении плоскости бумаги на расразом. стояние всего 1 мм занимает довольно Рулонный пористый волокнистый ма50 продолжительное время, что может терная (фиг, 1 и 2), например бумажное полотно, проходит по отсасываюстать лимитирующим фактором для скощей поверхности \, охватывает ее на рое і и всего процесса сушки. При исугол, превышающий 180 . Бодоотсасыпользовании пленки из нейлона очень ваюшая поверхность является тонкопохорошо подкладывать под пленку прокристой и сообщается непосредственно ладку из упругого пористого материс емкостью 2, К емкости подсоединено ала. Указанная прокладка не должна средство 3, создающее пониженное давбыть слишком мягкой, поскольку велиление , например, водяные насосы. чина упругого перемещения очень не \ 237087 Фиг. 5 Фаг.д Редактор Н. Егорова Составитель Н. Цветкова Техред О.Сопко Корректор л. Пилипенко Заказ 3103/60 Тираж 355 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
