Верстат для розбірки багатошарових дерев’яних щитів

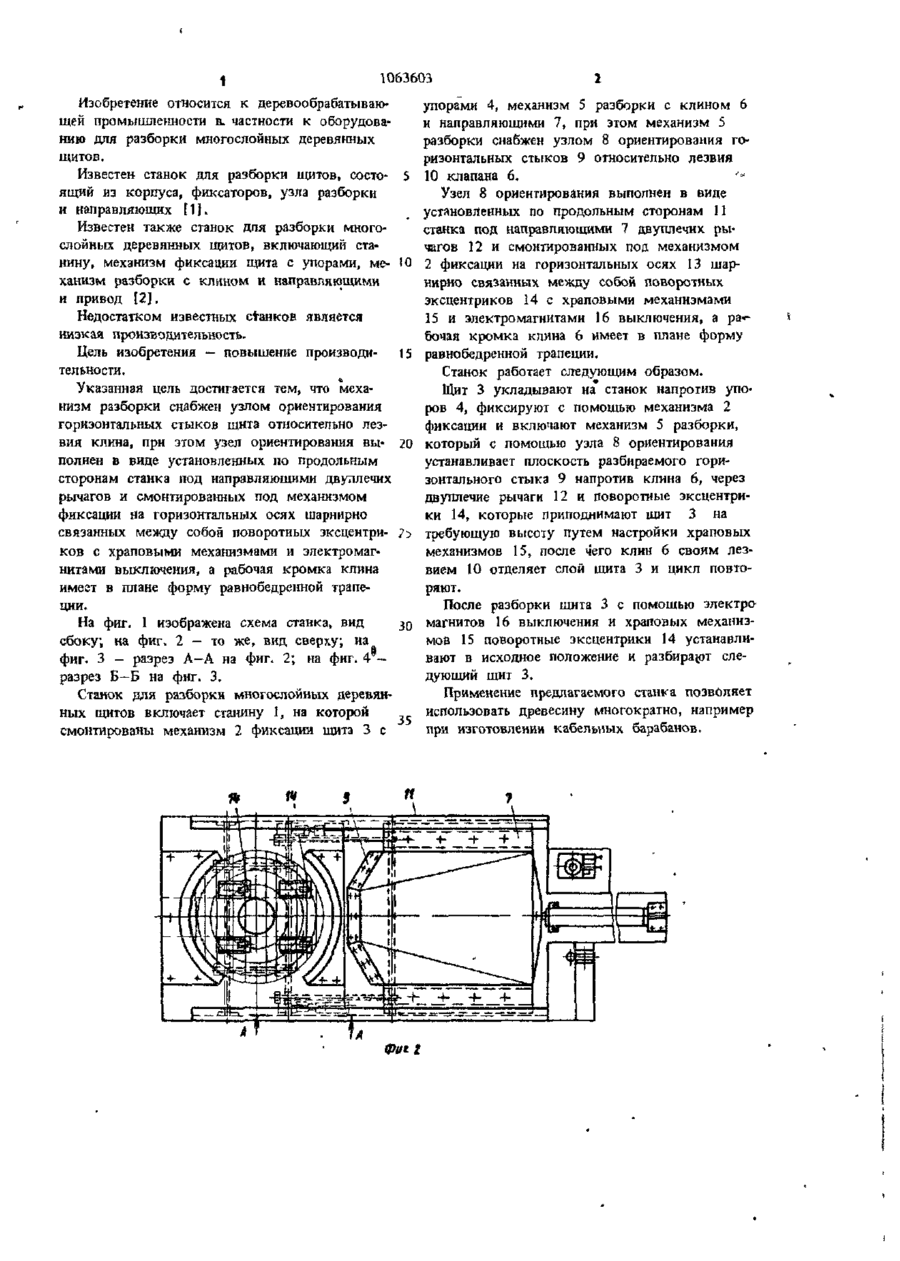

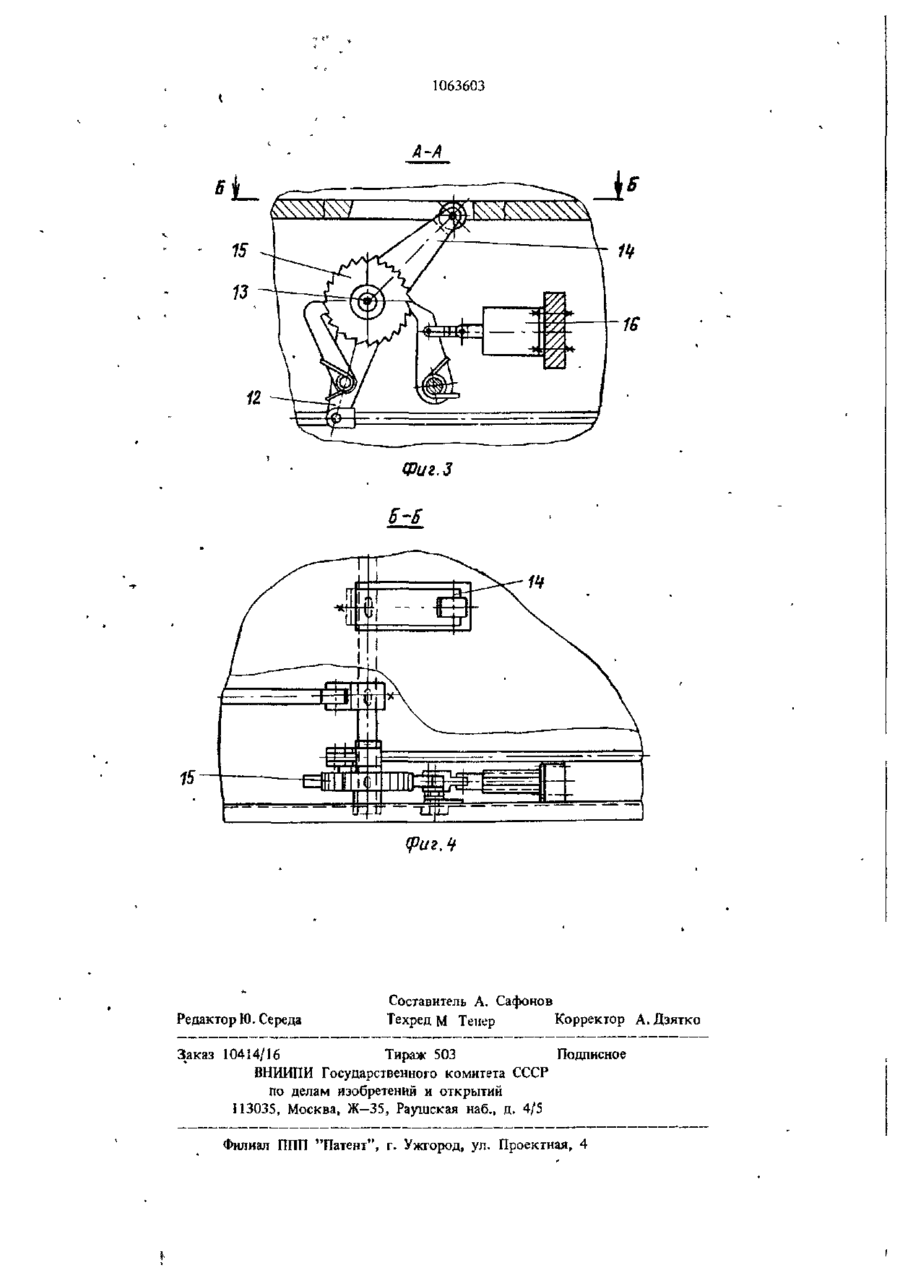

СТАНОК ДЛЯ РАЗБОРКИ МНОГОСЛОЙНЫХ ДЕРЕВЯННЫХ ЩИТОВ, включающий сіанину, механизм фиксации ЩИТУ С упорами, ме ханиэм разборки с клином и направляющими и привод, о т л и ч а ю щ и й с я тем, чю, с цепью повышения качества разборки щитов, механизм разборки снабжен узлом ориентирования горизонтальных стыков щита относительно лезвия клина, при этом узел ориентирования выполнен в виде установленных по продольным сторонам станка под направляющими двуплечих рычагов и смонтированных под механизмом фиксации на горизонтальных осях шарннрно связанных между собой поворотных эксцентриков с храповыми механизмами и электромагнитами выключения, а рабочая кромка клина имеет в плане форму равнобедренной трапеции. (Л ю СО (Put О 00 1063603 Изобретение относится к деревообрабатывающей промышленности в. частности к оборудованию для разборки многослойных деревянных щитов. Известен станок для разборки щитов, состоящий из корпуса, фиксаторов, узла разборки и направляющих [1]. Известен также станок для разборки многослойных деревянных щитов, включающий станину, механизм фиксации щита с упорами, механизм разборки с клином и направляющими и привод [2]. Недостатком известных станков является низкая производительность. Цель изобретения — повышение производительности. Указанная цель достигается тем, что механизм разборки снабжен узлом ориентирования горизонтальных стыков щита относительно лезвия клина, при этом узел ориентирования выполнен в виде установленных по продольным сторонам станка под направляющими двуплечих рычагов и смонтированных под механизмом фиксации на горизонтальных осях шарнирно связанных между собой поворотных эксцентриков с храповыми механизмами и электромагнитами выключения, а рабочая кромка клина имеет в плане форму равнобедренной трапеции. 5 'О 15 20 ?} На фиг. 1 изображена схема станка, вид 30 сбоку; на фиг, 2 — то же, вид сверху; на фиг. 3 - разрез Л—А на фиг. 2; на фиг. 4 — разрез Б—Б на фиг. 3. Станок для разборки многослойных деревянных щитов включает станину I, на которой 35 смонтированы механизм 2 фиксации щита 3 с Фиг г упорами 4, механизм 5 разборки с клином 6 и направляющими 7, при этом механизм 5 разборки снабжен узлом 8 ориентирования горизонтальных стыков 9 относительно лезвия 10 клапана 6. Узел 8 ориентирования выполнен в виде установленных по продольным сторонам 11 станка под направляющими 7 двуплечих рычагов 12 и смонтированных под механизмом 2 фиксации на горизонтальных осях 13 шарнирно связанных между собой поворотных эксцентриков 14 с храповыми механизмами 15 и электромагнитами 16 выключения, а ра*бочая кромка клина 6 имеет в плане форму равнобедренной трапеции. Станок работает следующим образом. Щит 3 укладывают на станок напротив упоров 4, фиксируют с помощью механизма 2 фиксации и включают механизм 5 разборки, который с помощью узла 8 ориентирования устанавливает плоскость разбираемого горизонтального стыка 9 напротив клина 6, через двуплечие рычаги 12 и поворотные эксцентрики 14, которые приподнимают щит 3 на требующую высоту путем настройки храповых механизмов 15, после чего клин 6 своим лезвием 10 отделяет слой щита 3 и цикл повторяют. После разборки щита 3 с помощью электро магнитов 16 выключения и храповых механизмов 15 поворотные эксцентрики 14 устанавливают в исходное положение и разбирают следующий щит 3. Применение предлагаемого станка позволяет использовать древесину многократно, например при изготовлении кабельных барабанов. 1063603 A-A 12 Фиг.З S-S Редактор Ю. Середа Составитель А. Сафонов Техред М Тепер Корректор А. Дзятко Заказ 10414/16 Тираж 503 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
