Пристрій для розбірки та збірки гвинтових систем
Номер патенту: 3659
Опубліковано: 27.12.1994
Автори: Мороз Леонід Семенович, Сумарков Анатолій Дмитрович, Ломака Володимир Степанович, Піддубняк Федір Власович
Формула / Реферат
1. Устройство для разборки и оборки винтовых систем, преимущественно механизмов выталкивания мостовых кранов, содержащее смонтированные на основании привод вращения с захватной головкой и параллельные оси вращения последней направляющие, в которых установлена тележка с зажимным приспособлением, включающим подвижную и неподвижную части для взаимодействия с элементами винтовой системы, отличающееся тем, что, с целью повышения производительности, оно снабжено смонтированной на направляющих между тележкой и захватной головкой поперечной траверсой с роликами для взаимодействия с нижними частями соответствующих элементов винтовой системы, указанный привод выполнен реверсивным, подвижная часть зажимного приспособления установлена с возможностью вертикального перемещения над неподвижной его частью, которая выполнена с выступами для взаимодействия с углублениями соответствующих элементов винтовой системы и снабжена съемной проставкой для взаимодействия с соответствующими элементами винтовой системы.
2. Устройство по п. 1, отличающееся тем, что оно снабжено вставкой для закрепления в захватной голоЬке и взаимодействия с соответствующим элементом винтовой системы.
Текст

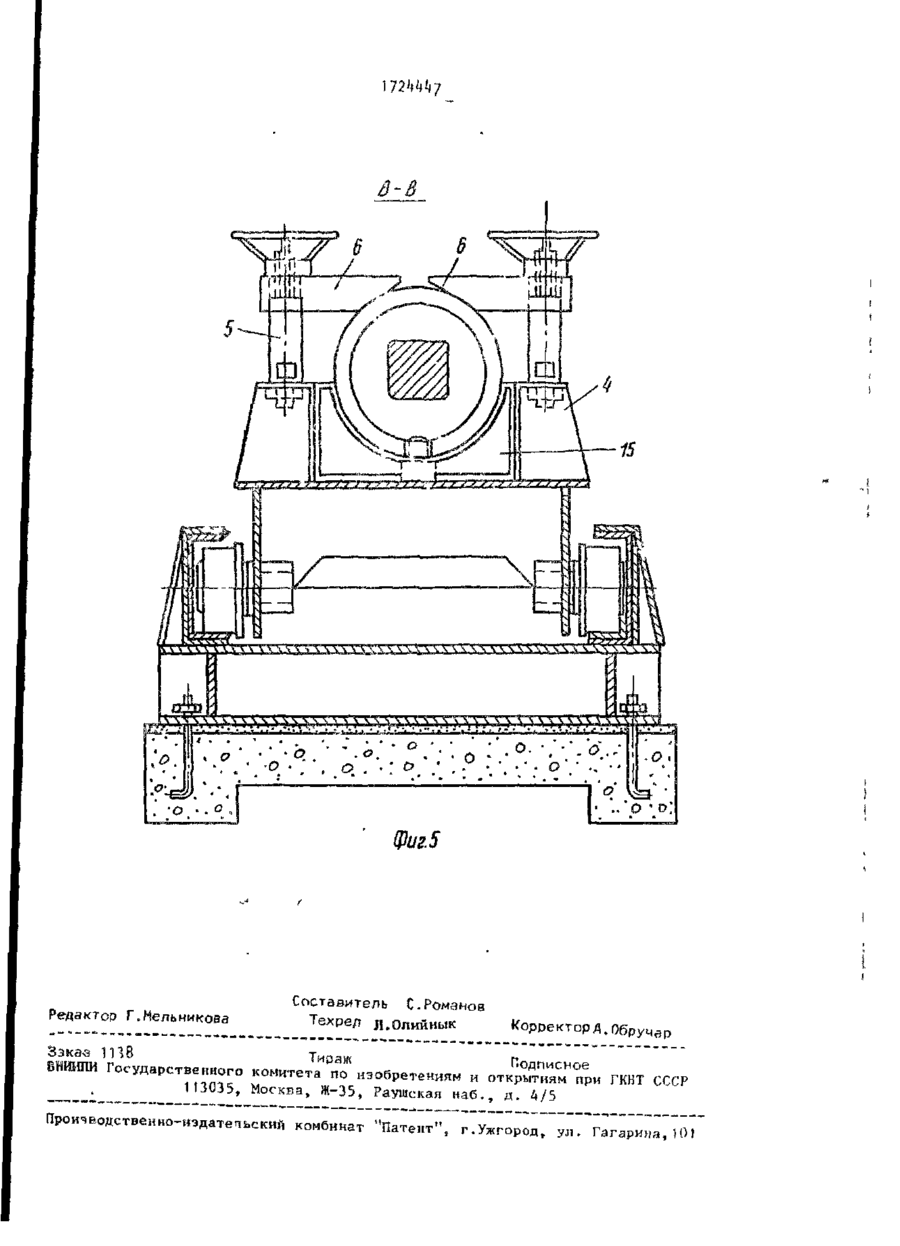

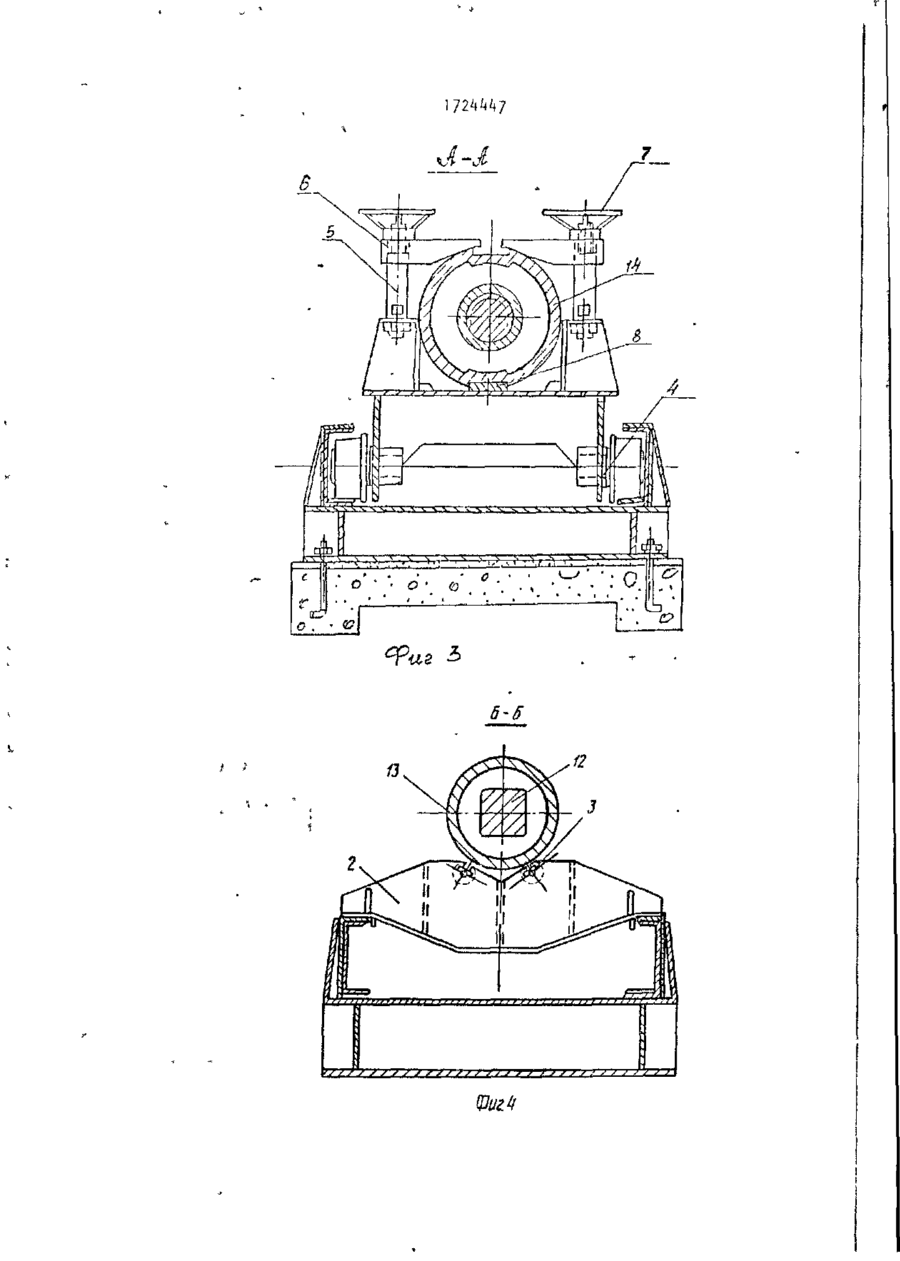

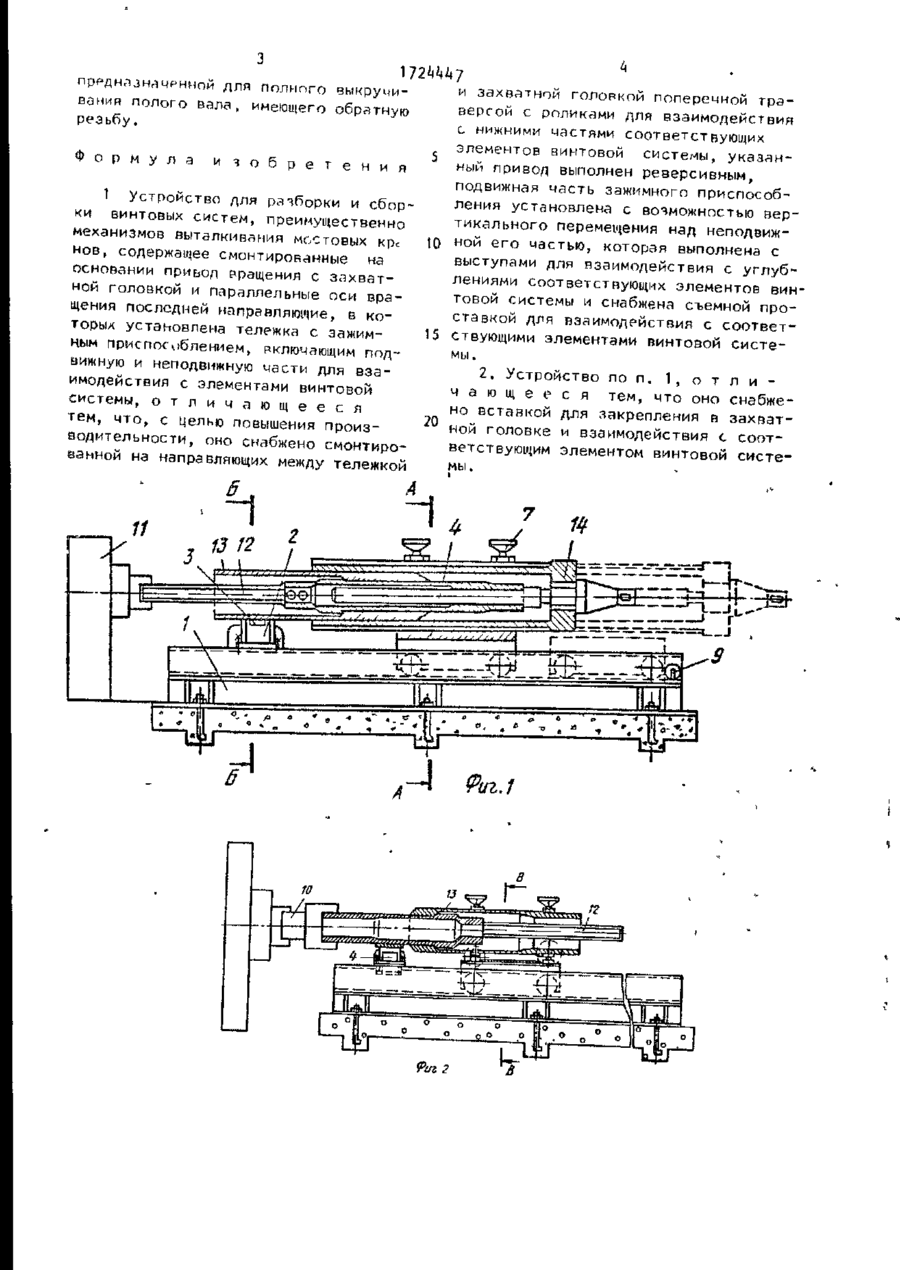

Изобретение относится к механизмам, предназначенным для ремонта металлургического оборудования. Цель изобретения - повышение производительности. Винтовая система устанавливается на ходовую тележку k, траверсу 2 и фиксатор. При помощи зажимов, винтовая система жестко закрепляется на ходовой тележке к и соединяется с приводом 11 посредством имеющегося в нем квадратного отверстия. 1 ч.п.ф-лы, 5 ил. Изобретение относится к области мерной металлургии, в частности к механизмам, предназначенным для ремонта металлургического оборудования Цель изобретения - повышение про" изводительностиНа фиг. 1 и 2 показано устройство, общий, вид; на фиг. З ~ разрез А-А на фиг.1*; на фиг. к - разрез Б-Б на фиг.1; на фиг. 5 ' разрез В-В на фиг*2. Устройство для разборки и сбор- >' ки винтовых систем содержит станину 1, жестко закрепленную на фундаменте, на которой закреплена траверса 2 с опорными роликами 3, ходовую тележку к, с закрепленными на ней пальцами 5) поворотными зажимами 6, маховиками 7, Фиксатор Н поперечного смещения системы, ограничитель 9 движения ходовой тележки k, специальную вставку 10, выполненную с одной стороны с квадратным сечением, с другой стороны с квадратным отверстием, привод 11. Технология разборки и сборки винтовой системы следующая. При помощи электромостового крана винтовая система устанавливается на ходовую тележку к, траверсу 2 и фиксатор о. При помощи зажимов 6 система жестко закрепляется на ходовой тележке к и соединяется с приводом 11 посредством имеющегося в нем квадратного сечения. При включении привода происходит выкручивание полого вала 12 совместно с корпусом 13 из штемпеля 1^. (53) 621.874088.8) (56) Заявка ФРГ № 2501139, кл. В 23 Р 19/06, 1976. (5і*) УСТРОЙСТВО ДЛЯ РАЗБОРКИ И СБОРКИ ВИНТОВЫХ СИСТЕМ После выкручивания полого вала 12 штемпель ]Ц демонтируется, а полый вал 12 с корпусом 13 устанавливается посредством съемных приставок 15 нв ходовую тележку к и зажимается зажимами 6. Полый вал 12 соединяется с приеодом 11 посредством специальной вставки 10, предназначенной для полного выкручивания полого вала, имеющего обратную резьбу. Ф о р м у ла и з о б р е т е н и я 1 Устройство для разборки и сбор ки винтовых систем, преимущественно механизмов выталкивания мсстовых крс нов, содержащее смонтированные на основании приьод вращения с захватной головкой и параллельные оси вращения последней направляющие, в которых установлена тележка с зажимным приспособлением, включающим подвижную и неподвижную части для взаимодействия с элементами винтовой системы, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности, оно снабжено смонтированной на направляющих между тележкой и захватной головкой поперечной траверсой с роликами для взаимодействия с нижними частями соответствующих элементов винтовой системы, указанный привод выполнен реверсивным, подвижная часть зажимного приспособления установлена с возможностью вертикального перемещения над неподвижЮ ной его частью, которая выполнена с выступами для взаимодействия с углублениями соответствующих элементов винтовой системы и снабжена съемной проставкой для взаимодействия с соответ15 ствующими элементами винтовой системы . 2. Устройство по п. ^ о т л и ч а ю щ е е с я тем, что оно снабжено вставкой для закрепления в захват70 zu ной головке и взаимодействия с соответствующим элементом винтовой системы. Фаг 6-5 13 12 Фиг5 Редактор Г.Мельникова З э к м Ш Составитель С.Романов Техред л.Опийнык Корректор д.Обручар 8 Тираж В И П Государственного комитета по изобретениям НИИ _ ^ 3 0 3 5 , Москва, Ж-35, Раушская н а б . , д " 4/5 L Проичводственно-иэдатепьский комбинат ГКНТ СССР а, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for dismantling and assembling of screw systems
Автори англійськоюSumarkov Anatolii Dmytrovych, Lomaka Volodymyr Stepanovych, Moroz Leonid Semenovych, Piddubniak Fedir Vlasovych
Назва патенту російськоюУстройство для разборки и сборки винтовых систем
Автори російськоюСумарков Анатолий Дмитриевич, Ломака Владимир Степанович, Мороз Леонид Семенович, Поддубняк Федор Власович
МПК / Мітки
МПК: B66C 17/00, B23P 19/06
Мітки: гвинтових, розбірки, збірки, систем, пристрій
