Машина для різання рулонного килима покрівлі

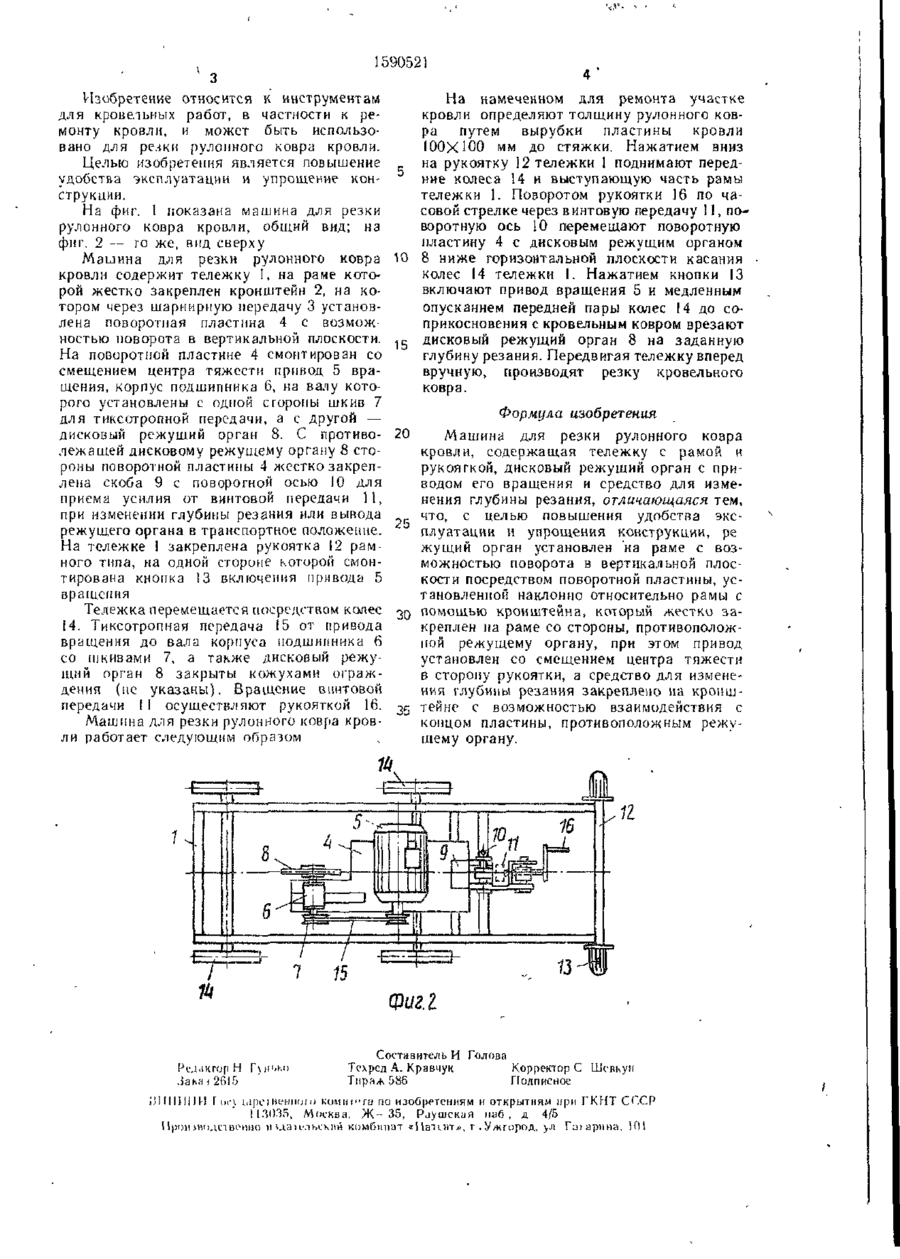

Изобретение относится к инструментам для кровельных работ. Цель изобретения — повышение удобства в эксплуатации и упрощение конструкции. Устройство содержит тележку 1 с рамой и кронштейн 2, жестко соединенный с рамой и шар нирно с поворотной пластиной 4, установленной наклонно относительно рамы. На поворотной пластине смонтирован со смещением центра тяжести привод вращения режущего органа. Тележка перемещается посредством колес Нажатием вниз на рукоятку 12 передвижения поднимают передние колеса 14 и выступающую часть рамы тележки 1 Поворотом рукоятки 16 по часовой стрелке через винтовую передачу 1 1 и ось перемещают поворотную пластину 4 с дисковым режущим органом 8 ниже горизонтальной плоскости касания колес 14 тележки 1. Нажатием кнопки включают привод вращения и врезают дисковый режущий орган 8 на заданную глубину резания. Перемещая тележку, производят резку кровельного ковра. 2 ил. (ft о ел / тії / / / 1590521 Изобретение относится к инструментам для кровельных работ, в частности к ремонту кровли, и может быть использовано для резки рулонного ковра кровли. Целью изобретения является повышение удобства эксплуатации и упрощение конструкции. На фиг. 1 показана машина для резки рулонного ковра кровли, общий вид; на фиг. 2 — го же, вид сверху Маиина для резки рулонного ковра кровли содержит тележку I, на раме которой жестко закреплен кронштейн 2, на котором через шарнирную передачу 3 установлена поворотная пластина 4 с возможностью поворота в вертикальной плоскости. На поворотной пластине 4 смонтирован со смещением центра тяжести привод 5 вращения, корпус подшипника 6, на валу которого установлены с одной стороны шкив 7 для тиксотропной передачи, а с другой — дисковый режуший орган 8. С противолежащей дисковому режущему органу 8 стороны поворотной пластины 4 жестко закреплена скоба 9 с поворотной осью 10 для приема усилия от винтовой передачи 11, при изменении глубины резания или вывода режущего органа в транспортное положение. На тележке 1 закреплена рукоятка 12 рамного типа, на одной стороне которой смонтирована кнопка 13 включения привода 5 вращения Тележка перемешается посредством колес І4. Тиксотропная передача І 5 от привода вращения до вала корпуса подшипника 6 со шкивами 7, а также дисковый режущий орган 8 закрыты кожухами ограждения (не указаны). Вращение винтовой передачи II осуществляют рукояткой 16. Машина для резки рулонного ковра кровли работает следующим образом , На намеченном для ремонта участке кровли определяют толщину рулонного ковра путем вырубки пластины кровли 100X100 мм до стяжки. Нажатием вниз на рукоятку 12 тележки 1 поднимают передние колеса 14 и выступающую часть рамы тележки 1. Поворотом рукоятки 16 по часовой стрелке через винтовую передачу 11, поворотную ось 10 перемещают поворотную пластину 4 с дисковым режущим органом Ю 8 ниже горизонтальной плоскости касания колес 14 тележки 1. Нажатием кнопки ІЗ включают привод вращения 5 и медленным опусканием передней пары колес 14 до соприкосновения с кровельным ковром врезают дисковый режущий орган 8 на заданную 15 глубину резания. Передвигая тележку вперед вручную, производят резку кровельного ковра. Формула изобретения Машина для резки рулонного ковра кровли, содержащая тележку с рамой и рукояткой, дисковый режущий орган с приводом его вращения и средство для изменения глубины резания, отличающаяся тем, что, с целью повышения удобства экс25 плуатации и упрощения конструкции, ре жути и орган установлен на раме с возможностью поворота в вертикальной плоскости посредством поворотной пластины, установленной наклонно относительно рамы с З о помощью кронштейна, который жестко закреплен па раме со стороны, противоположной режущему органу, при этом привод установлен со смещением центра тяжести в сторону рукоятки, а средство для изменения глубины резания закреплено на кропш35 теине с возможностью взаимодействия с концом пластины, противоположным режущему органу. 20 Фаг. 2 Н Г\ 2615 Составитель И Голова Техред А. Кравчук Корректор С Шсвкуи Тираж 586 Подписное III 111! I Н Г (и'\ мрім нежили комната по изобретениям if открытиям при Г КИТ СССР 11.4035, Москва, Ж~ 35, Рлушская иаб , д 4/5 1Ірон ішисішмші) it иаимьекпй комбинат «Нанят #, г.Ужгород, >л Гаїарнна. КН
