Пристрій для очісування сільськогосподарських культур на пні

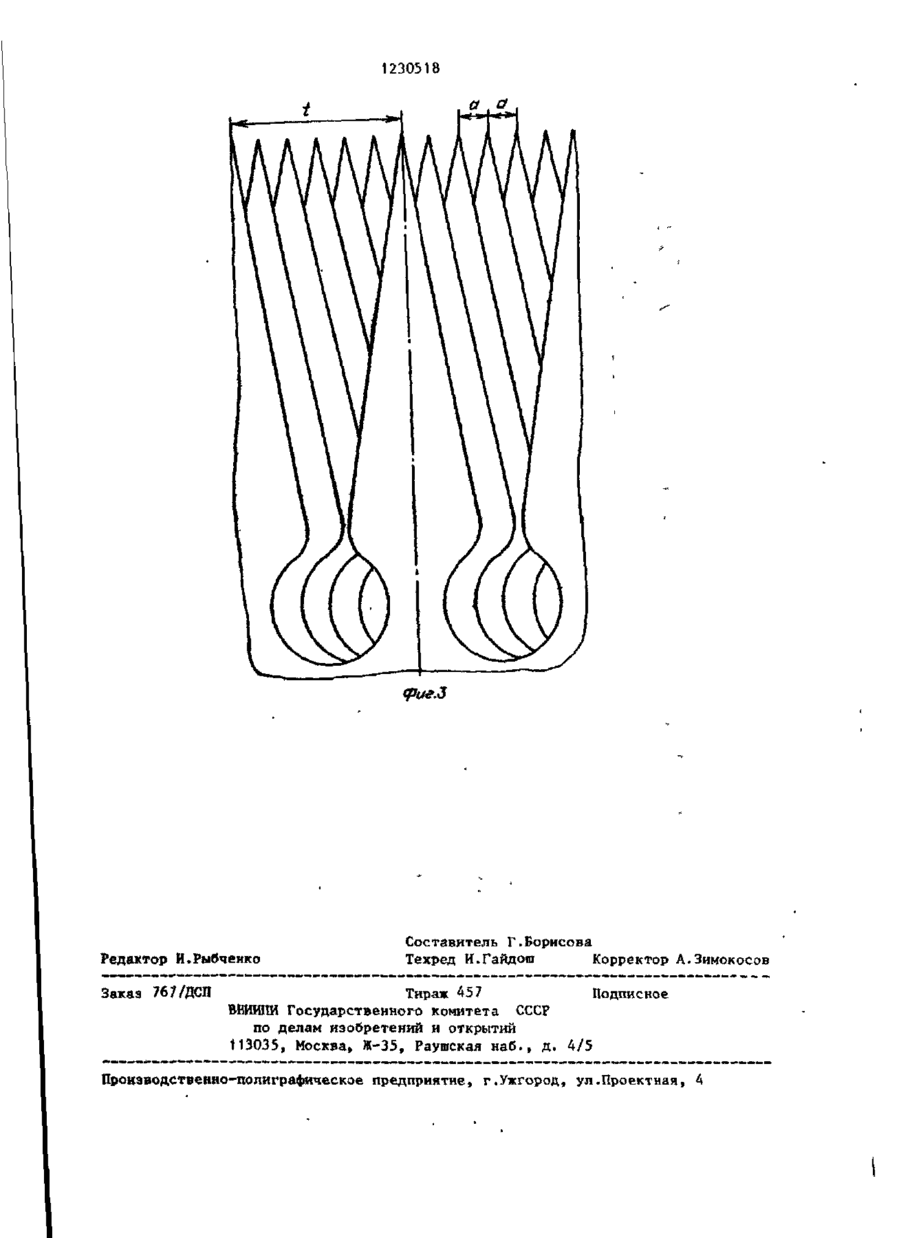

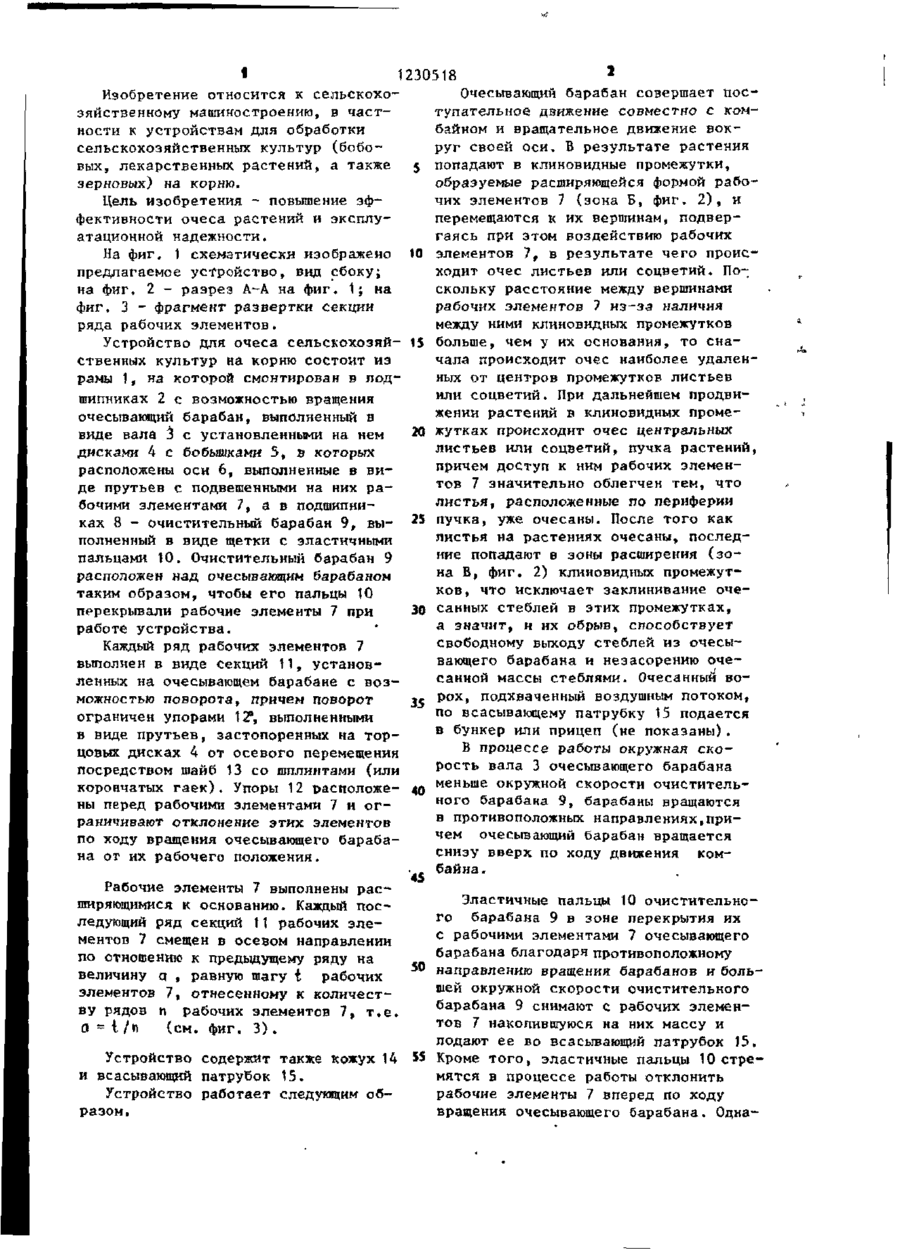

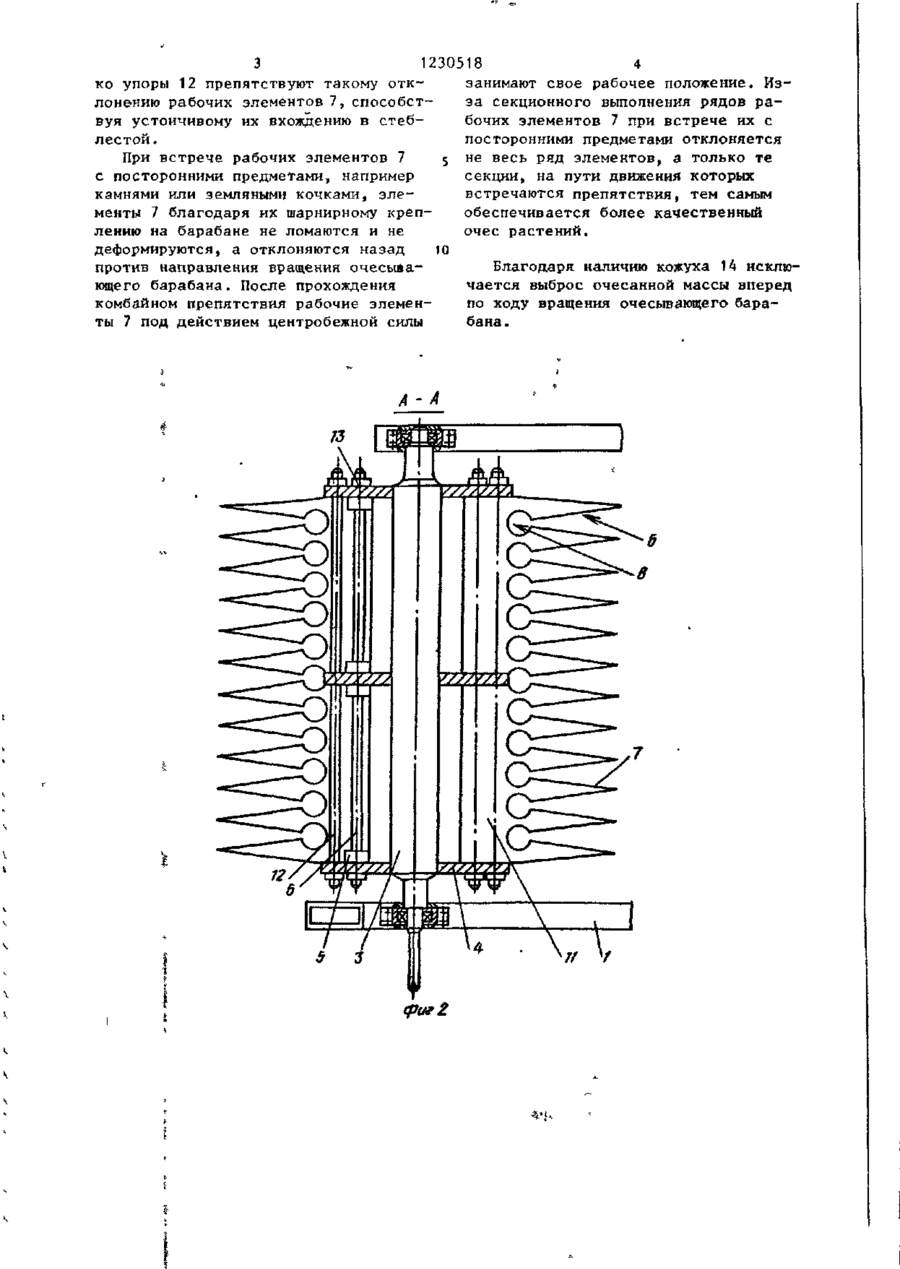

1. УСТРОЙСТВО ДЛЯ ОЧЕСА СЕЛЬСКОХОЗЯЙСТВЕННЫХ КУЛЬТУР НА КОРНЮ, содержащее очесывающий барабан с рабочими элементами, выполненными расширяющимися к основанию, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности очеса растений, каждый последующий ряд рабочих элементов смещен в осевом направлении барабана по отношению к предыдущему на величину, равную шагу рабочих элементов,отнесенному к количеству рядов этих элементов. 2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что, с целью повышения эксплуатационной надежности, каждый ряд рабочих элементов выполнен в виде секций, установленных на очесывающем барабане с возможностью ограниченного поворота. § (Л со о СП Putt 1 1230518 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для обработки сельскохозяйственных культур (бобовых, лекарственных растений, а также зерновых) на корню. Цель изобретения - повышение эффективности очеса растений и эксплуатационной надежности. На фиг. 1 схематически изображено предлагаемое устройство, вид сбоку; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - фрагмент развертки секции ряда рабочих элементов. Устройство для очеса сельскохозяйственных культур на корню состоит из рамы 1, на которой смонтирован в подшипниках 2 с возможностью вращения очесывающий барабан, выполненный в виде вала 5 с установленными на нем дисками 4 с бобышками 5, в которых расположены оси 6, выполненные в виде прутьев с подвешенными на них рабочими элементами 7, а в подшипниках 8 - очистительный барабан 9, выполненный в виде щетки с эластичными пальцами 10. Очистительный барабан 9 расположен над очесывающим барабаном таким образом, чтобы его пальцы 10 перекрывали рабочие элементы 7 при работе устройства. Каждый ряд рабочих элементов 7 выполнен в виде секций 11, установленных на очесывающем барабане с возможностью поворота, причем поворот ограничен упорами 1?, выполненными в виде прутьев, застопоренных на торцовых дисках 4 от осевого перемещения посредством шайб 13 со шплинтами (или корончатых гаек). Упоры 12 расположены перед рабочими элементами 7 и ограничивают отклонение этих элементов по ходу вращения очесывающего барабана от их рабочего положения. 2 Очесывающий барабан совершает поступательное движение совместно с комбайном и вращательное движение вокруг своей оси. В результате растения 5 попадают в клиновидные промежутки, образуемые расширяющейся формой рабочих элементов 7 (зона Б, фиг. 2 ) , и перемещаются к их вершинам, подвергаясь при этом воздействию рабочих 10 элементов 7, в результате чего происходит очес листьев или соцветий. Поскольку расстояние между вершинами рабочих элементов 7 из-за наличия между ними клиновидных промежутков 15 больше, чем у их основания, то сначала происходит очес наиболее удаленных от центров промежутков листьев или соцветий. При дальнейшем продвижении растений в клиновидных проме20 жутках происходит очес центральных листьев или соцветий, пучка растений, причем доступ к ним рабочих элементов 7 значительно облегчен тем, что листья, расположенные по периферии 25 пучка, уже очесаны. После того как листья на растениях очесаны, последние попадают в зоны расширения (зона В, фиг. 2) клиновидных промежутков, что исключает заклинивание оче30 санных стеблей в этих промежутках, а значит, н их обрыв, способствует свободному выходу стеблей из очесывающего барабана и незасорению очесанной массы стеблями. Очесанный воj- pox, подхваченный воздушным потоком, по всасывающему патрубку 15 подается в бункер или прицеп (не показаны). В процессе работы окружная скорость вала 3 очесывающего барабана -. меньше окружной скорости очистительного барабана 9, барабаны вращаются в противоположных направлениях,причем очесывающий барабан вращается снизу вверх по ходу движения ком. _ байна. Рабочие элементы 7 выполнены расЭластичные пальцы 10 очистительноширяющимися к основанию. Каждый посго барабана 9 в зоне перекрытия их ледующий ряд секций t1 рабочих элес рабочими элементами 7 очесывающего ментов 7 смещен в осевом направлении барабана благодаря противоположному по отношению к предыдущему ряду на 30 направлению вращения барабанов и больвеличину а > равную шагу t рабочих шей окружной скорости очистительного элементов 7, отнесенному к количестбарабана 9 снимают с рабочих элеменву рядов п рабочих элементов 7, т.е. тов 7 накопившуюся на них массу и 0 - Ї /и (см. фиг. 3 ) . подают ее во всасывающий патрубок 15. Устройство содержит также кожух 14 55 Кроме того, эластичные пальцы 10 стреи всасывающий патрубок 15. мятся в процессеработы отклонить рабочие элементы 7 вперед по ходу Устройство работает следующим обвращения очесывающего барабана. Однаразом. З 1 230518 4 занимают свое рабочее положение. Изко упоры 12 препятствуют такому отклонению рабочих элементов 7, способстза секционного выполнения рядов равуя устойчивому их вхождению в стеббочих элементов 7 при встрече их с лестой. посторонними предметами отклоняется 5 не весь ряд элементов, а только те При встрече рабочих элементов 7 секции, на пути движения которых с посторонними предметами, например камнями или земляными кочками, элевстречаются препятствия, тем самым менты 7 благодаря их шарнирному крепобеспечивается более качественный лению на барабане не ломаются и не очес растений. деформируются, а отклоняются назад 10 против направления вращения очесываБлагодаря наличию кожуха 14 исклюющего барабана. После прохождения чается выброс очесанной массы вперед комбайном препятствия рабочие элеменпо ходу вращения очесывающего бараты 7 под действием центробежной силы бана. А -А 73 (риг 2 Редактор И.Рыбченко Заказ 767/ДСП Составитель Г.Борисова Техред И.Гайдош Корректор А.Зимокосов Тираж 457 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий t13035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4
