Пристрій для обмолоту сільськогосподарських культур на корню

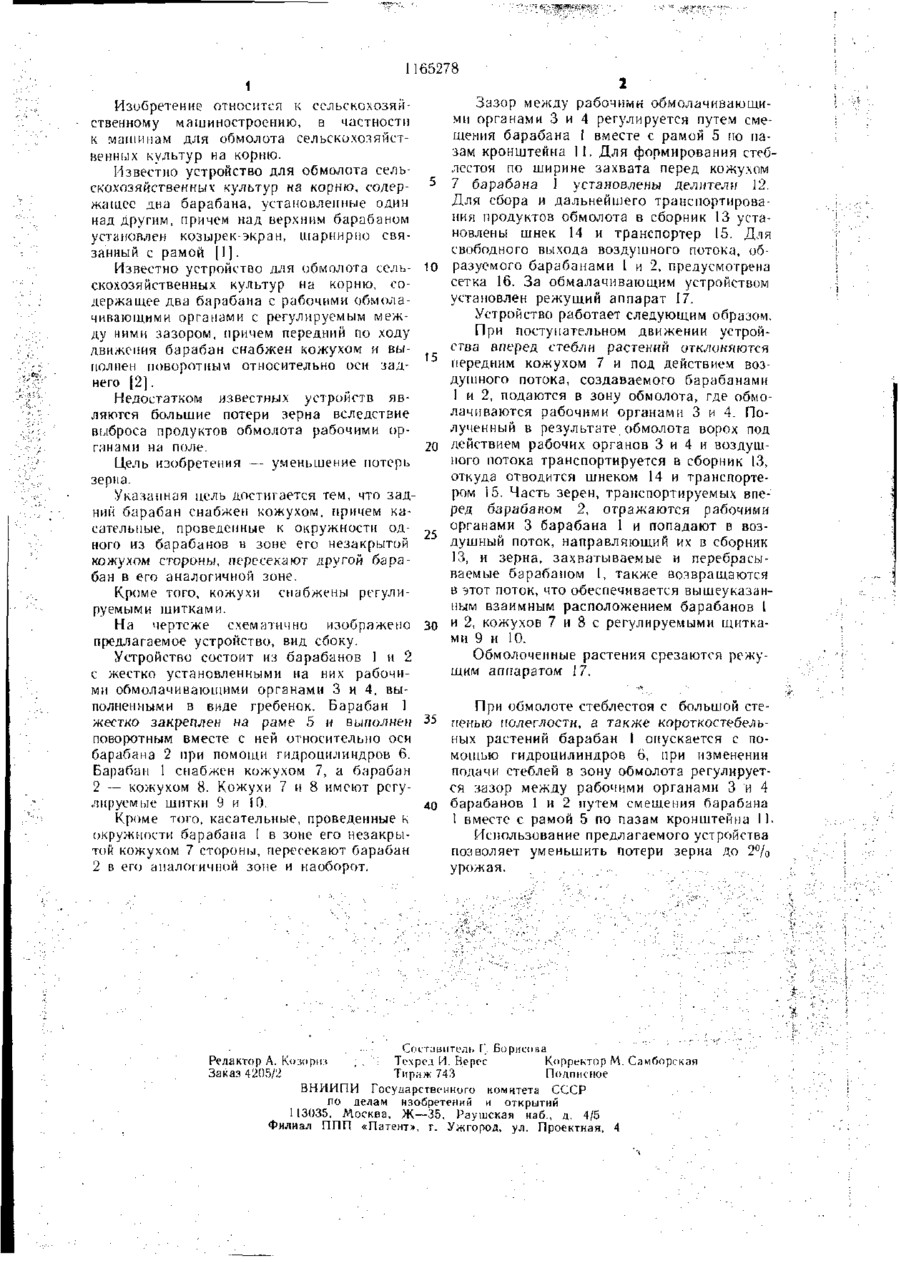

1. УСТРОЙСТВО ДЛЯ ОБМОЛО ТА СЕЛЬСКОХОЗЯЙСТВЕННЫХ КУЛЬ ТУР НА КОРНЮ, содержащее два барабана с рабочими обмолачивающими орга нами с реї ^лируемым между ними зазором, причем передний по ходу движения барабан снабжен кожухом и выполнен поворотным относительно заднего, отличающееся іем, т о , с целью уменьшения потерь зерна, та j-шй барабан снабжен кожухом, причем кчсагельные, проведенные к окружности одной из барабанов в зоне его позакрытой кожухом стороны пересекают другой барабан в его аналогичной зоне 2 Устройство по п 1, отличающееся тем, что кожухи барабанов снабжены регулируемыми щитками J 7 СП to GO тлт ' iff 1165278 Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для обмолота сельскохозяйственных культур на корню. Известно устройство для обмолота сель- 5 скохозяйственных культур на корню, содержащее два барабана, установленные один над другим, причем над верхним барабаном установлен козырек-экран, шарнирію связанный с рамой [1 ]. Известно устройство для обмолота сель- 10 скохозяйственных культур на корню, содержащее два барабана с рабочими обмолачивающими органами с регулируемым между ними зазором, причем передний по ходу движения барабан снабжен кожухом и вы- 1 5 полнен поворотным относительно оси заднего [2]. Недостатком известных устройств являются большие потери зерна вследствие выброса продуктов обмолота рабочими ор20 ганами на поле. Цель изобретения -- уменьшение потерь зерна. Указанная цель достигается тем, что задний барабан снабжен кожухом, причем касательные, проведенные к окружности од- 25 ного из барабанов в зоне его незакрытой кожу лом стороны, пересекают другой барабан в его аналогичной зоне. Кроме того, кожухи снабжены регулируемыми щитками. На чертеже схематично изображено Зо предлагаемое устройство, вид сбоку. Устройство состоит из барабанов 1 и 2 с жестко установленными на них рабочими обмолачивающими органами 3 и 4, выполненными в виде гребенок. Барабан 1 жестко закреплен на раме 5 и выполнен 3 5 поворотным вместе с ней относительно оси барабана 2 при помощи гидроцилиндров 6. Барабан 1 снабжен кожухом 7, а барабан 2 — кожухом 8. Кожухи 7 и 8 имеют регулируемые щитки 9 и 10. 40 Кроме того, касательные, проведенные к окружности барабана І в зоне его незакрытой кожухом 7 стороны, пересекают барабан 2 в его аналогичной зоне и наоборот. Зазор между рабочими обмолачивающими органами 3 и 4 регулируется путем смещения барабана і вместе с рамой 5 по пазам кронштейна II. Для формирования стеблестоя по ширине захвата перед кожухом 7 барабана І установлены делители 12. Для сбора и дальнейшего транспортирования продуктов обмолота в сборник 13 установлены шнек 14 и транспортер 15. Для свободного выхода воздушного потока, образуем ого барабанами 1 и 2, предусмотрена сетка 16. За обмалачивающим устройством установлен режущий аппарат 17. Устройство работает следующим образом. При поступательном движении устройства вперед стебли растений отклоняются передним кожухом 7 и под действием воздушного потока, создаваемого барабанами 1 и 2, подаются в зону обмолота, где обмолачиваются рабочими органами 3 и 4. Полученный в результате, обмолота ворох под действием рабочих органов 3 и 4 и воздушного потока транспортируется в сборник 13, откуда отводится шнеком 14 и транспортером 15. Часть зерен, транспортируемых вперед барабаном 2, отражаются рабочими органами 3 барабана 1 и попадают в воздушный поток, направляющий их в сборник 13, и зерна, захватываемые и перебрасываемые барабаном 1, также возвращаются в этот поток, что обеспечивается вышеуказанным взаимным расположением барабанов 1 и 2, кожухов 7 и 8 с регулируемыми щитками 9 и 10. Обмолоченные растения срезаются режущим аппаратом 17. При обмолоте стеблестоя с большой степенью полегтюсти, а также короткостебельных растений барабан 1 опускается с помощью гидроцилиндров 6, при изменении подачи стеблей в зону обмолота регулируется зазор между рабочими органами 3 и 4 барабанов 1 и 2 путем смещения барабана 1 вместе с рамой 5 по пазам кронштейна 11. Использование предлагаемого устройства позволяет уменьшить потери зерна до 2% урожая. . . ОНТ;ІВИТСЛІІ Г. Борисова Редактор А. Козирю ,, Техред И. Re рее Корректор М. Самборская Заказ 4205/2 Тираж 743 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 13035, Москва, Ж —35, Раушская наб., д. 4/5 Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
