Спосіб багатоступеневого випарювання розчинів з використанням екстрапарів та запобігання накипотворення

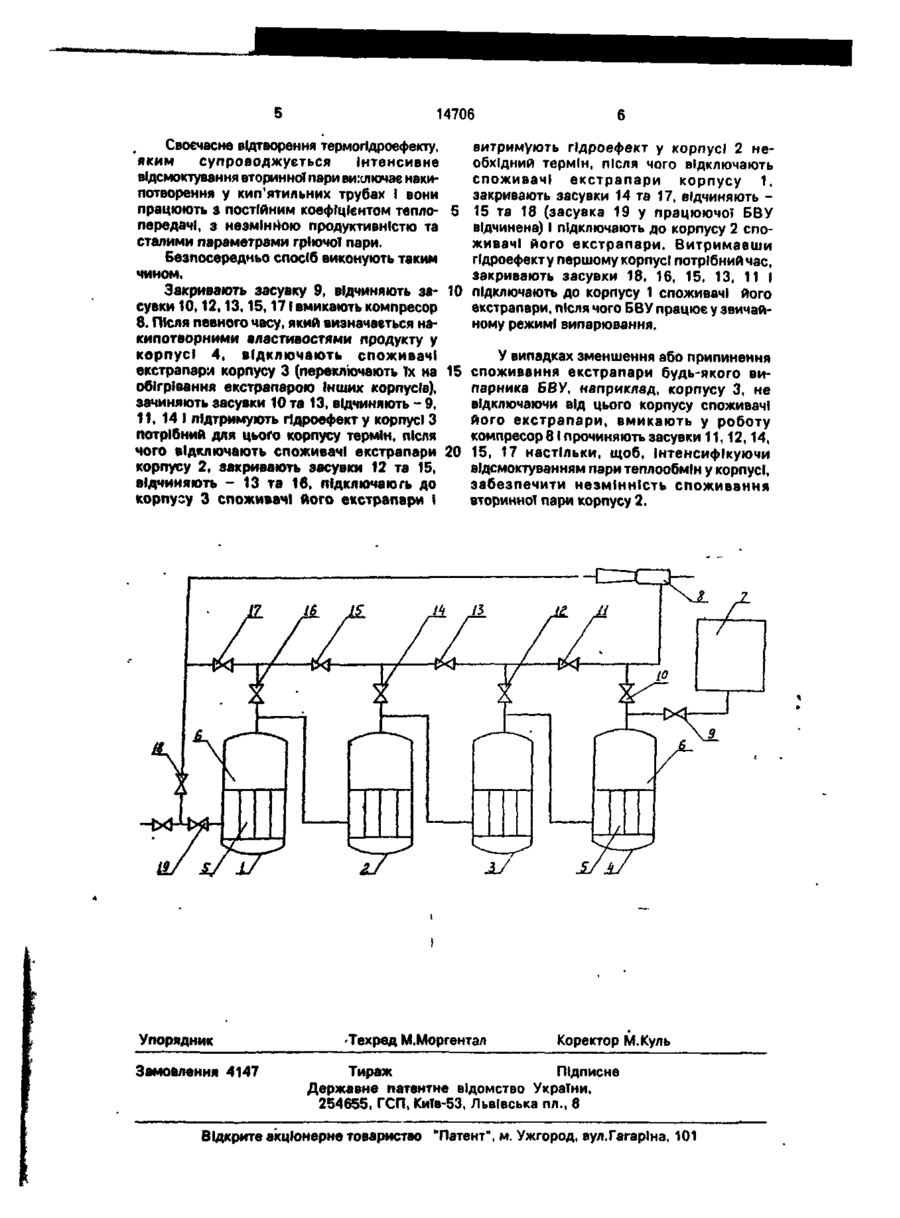

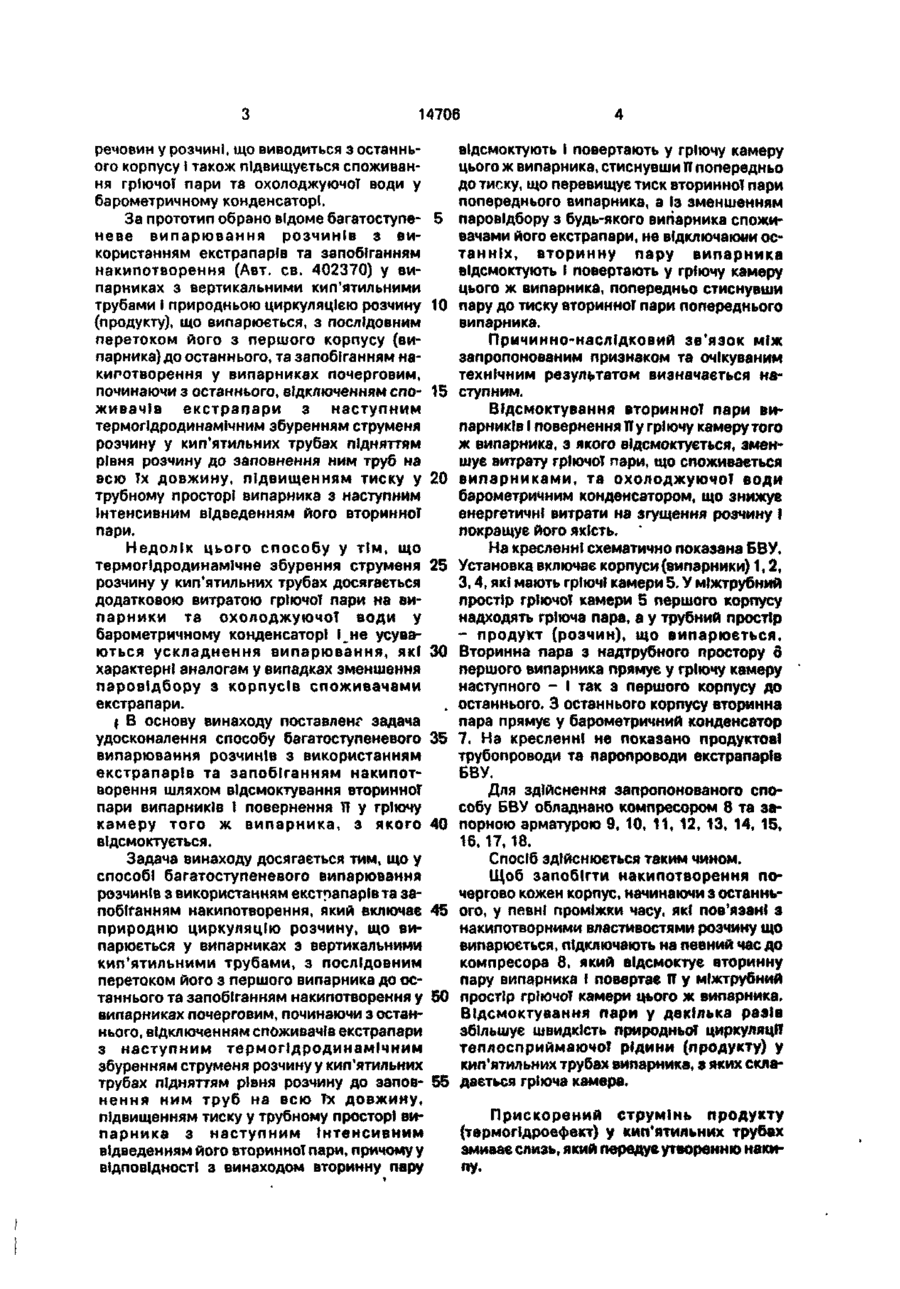

Спосіб багатоступеневого випарювання розчинів з використанням екстрапарівта запобіганням накипотворення, який включає природню циркуляцію розчину, що ви* парюеться у випарниках з вертикальними кип'ятильними трубами, з послідовним перетоком цього розчину з першого випарника до останнього та запобіганням накипотворення у випарниках почерговим, починаючи з останнього, відключенням спо живачів екстрапари з наступним термогідродинамічним збуренням струменя розчину у кип'ятильних трубах підняттям рівня розчину до заповнення ним труб на всю їх довжину, підвищенням тиску у трубному просторі випарника з наступним Інтенсивним відведенням його вторинної пари, який в і д р і з н я є т ь с я тим, що вторинну пару відсмоктують І повертають у гріючу камеру цього ж випарника, стиснувши її попередньо до тиску, що перевищує тиск вторинної пари попереднього випарника, а Із зменшенням паровідбору з будь-якого випарника споживачами його екстрапари, не відключаючи останніх, вторинну пару випарника відсмоктують І повертають у гріючу камеру цього ж випарника, попередньо стиснувши пару до тиску вторинної пари попереднього випарника. Винахід стосується згущення розчинів у багатокорпусних випарних установках (БВУ) І може бути використаний у ХІМІЧНІЙ та харчовій промисловості. Відоме багатоступеневе випарювання розчину (продукту) у випарниках з вертикальними кип'ятильними трубами, з природньою циркуляцією розчину у кип'ятильних трубах, з послідовним перетоком його з першого "корпусу (випарника) до останнього з віддачею екстрапарів (вторинної пари) корпусів Іншим теплоспоживачам (Колесников В.А., Нечаев Ю.Г. Теплосиловое хозяйство сахарных заводов. М м Пищевая промышленность, ON 1980). Недоліками такого випарювання є те, що у кип'ятильних трубах утворюється накип, який збільшує термічний опір теплообмінної поверхні І випарювання потребує підвищення тиску та витрати гріючої пари, збільшення витрати охолоджуючої води у барометричному конденсаторі. V випадках зменшення паровідбору з корпусів споживачами екстрапари падає продуктивність випарювання, зменшується вміст сухих (22) 27.04.95 (24)04.02.97 (46)30.06.97. Бюл. № З (47)04.02.97 С > 1 > 14706 речовин у розчині, що виводиться з останнього корпусу І також підвищується споживання гріючої пари та охолоджуючої води у барометричному конденсаторі. За прототип обрано відоме багатоступеневе випарювання розчинів з використанням екстрапарів та запобіганням накипотворення (Авт. св. 402370) у випарниках з вертикальними кип'ятильними трубами і природньою циркуляцією розчину (продукту), що випарюється, з послідовним перетоком його з першого корпусу (випарника) до останнього, та запобіганням накипотворення у випарниках почерговим, починаючи з останнього, відключенням споживачів екстрапари з наступним термогідродинамічним збуренням струменя розчину у кип'ятильних трубах підняттям рівня розчину до заповнення ним труб на всю їх довжину, підвищенням тиску у трубному просторі випарника з наступним інтенсивним відведенням його вторинної пари. 5 10 15 20 відсмоктують і повертають у гріючу камеру цього ж випарника, стиснувши П попередньо до тиску, що перевищує тиск вторинної пари попереднього випарника, а Із зменшенням паровідбору з будь-якого випарника споживачами його екстрапари, не відключаючи останніх, вторинну пару випарника відсмоктують І повертають у гріючу камеру цього ж випарника, попередньо стиснувши пару до тиску вторинної пари попереднього випарника. Причинно-наслідковий зв'язок між запропонованим признаком та очікуваним технічним результатом визначається наступним. Відсмоктування вторинної пари випарників І повернення її у гріючу камеру того ж випарника, з якого відсмоктується, зменшує витрату гріючої пари, що споживається випарниками, та охолоджуючої води барометричним конденсатором, що знижує енергетичні витрати на згущення розчину І покращує його якість. На кресленні схематично показана БВУ, Установка включає корпуси (випарники) 1,2, 3,4, які мають гріючі камери 5. У міжтрубний простір гріючої камери 5 першого корпусу надходять гріюча пара, а у трубний простір - продукт (розчин), що випарюється. Вторинна лара з надтрубного простору 6 першого випарника прямує у гріючу камеру наступного - І так з першого корпусу до останнього. З останнього корпусу вторинна пара прямує у барометричний конденсатор 7. На кресленні не показано продуктові трубопроводи та паропроводи екстрапарів БВУ. Для здійснення запропонованого способу БВУ обладнано компресором 8 та запорною арматурою 9, 10, 11, 12, 13, 14, 15, 16,17,18. Спосіб здійснюється таким чином. Щоб запобігти накипотворення почергово кожен корпус, начинаючи з останнього, у певні проміжки часу, які пов'язані з накипотворними властивостями розчину що випарюється, підключають на певний час до компресора 8, який відсмоктує вторинну пару випарника І повертає її у міжтрубний простір гріючої камери цього ж випарника. Відсмоктування пари у декілька разів збільшує швидкість природньої циркуляції теплослриймаючої рідини (продукту) у кип'ятильних трубах випарника, з яких складається гріюча камере. Недолік цього способу у тім, що термогідродинамічне збурення струменя 25 розчину у кип'ятильних трубах досягається додатковою витратою гріючої пари на випарники та охолоджуючої води у барометричному конденсаторі І не усуваються ускладнення випарювання, які 30 характерні аналогам у випадках зменшення паровідбору з корпусів споживачами екстрапари. І В основу винаходу поставленг задача удосконалення способу багатоступеневого 35 випарювання розчинів з використанням екстрапарів та запобіганням накипотворення шляхом відсмоктування вторинної пари випарників 1 повернення її у гріючу камеру того ж випарника, з якого 40 відсмоктується. Задача винаходу досягається тим, що у способі багатоступеневого випарювання розчинів з використанням екстрапарів та запобіганням накипотворення, який включає 45 природню циркуляцію розчину, що випарюється у випарниках з вертикальними кип'ятильними трубами, з послідовним перетоком його з першого випарника до останнього та запобіганням накипотворення у 50 випарниках почерговим, починаючи з останнього, відключенням споживачів екстрапари з наступним термогідродинамічним збуренням струменя розчину у кип'ятильних трубах підняттям рівня розчину до запов- 55 нення ним труб на всю їх довжину, підвищенням тиску у трубному просторі виПрискорений струмінь продукту парника з наступним Інтенсивним (термогідроефект) у кип'ятильних трубах відведенням його вторинної пари, причому у змиває слизь, який передує утворенню накивідповідності з винаходом вторинну пару пу. 14706 Своєчасне відтворення термогідроефекту, яким супроводжується Інтенсивне відсмоктування вторинної пари виключає накипотворення у кип'ятильних трубах І вони працюють з постійним коефіцієнтом теплопередачі, з незмінйою продуктивністю та сталими параметрами гріючої пари. Безпосередньо спосіб виконують таким чином. Закривають засувку 9, відчиняють засувки 10,12,13,15,171 вмикають компресор 8. Після певного часу, який визначається накипотворними властивостями продукту у корпусі 4, відключають споживачі екстрапари корпусу 3 (переключають Тх на обігрівання екстрапарою Інших корпусів), зачиняють засувки 10 та 13, відчиняють - 9, I I , 14 І підтримують гідроефект у корпусі З Потрібний для цього корпусу термін, після чого відключають споживачі екстрапари корпусу 2, закривають засувки 12 та 15, відчиняють - 13 та 16, підключають до корпусу 3 споживачі його екстрапари і витримують гідроефект у корпусі 2 необхідний термін, після чого відключають споживачі екстрапари корпусу 1, закривають засувки 14 та 17, відчиняють 5 15 та 18 (засувка 19 у працюючої БВУ відчинена) І підключають до корпусу 2 споживачі його екстрапари. Витримавши гідроефект у першому корпусі потрібний час, закривають засувки 18, 16, 15, 13, 11 І 10 підключають до корпусу 1 споживачі його екстрапари, після чого БВУ працює у звичайному режимі випарювання. У випадках зменшення або припинення 15 споживання екстрапари будь-якого випарника БВУ, наприклад, корпусу 3, не відключаючи від цього корпусу споживачі його екстрапари, вмикають у роботу компресор 81 прочиняють засувки 11,12,14, 20 15, 17 настільки, щоб, Інтенсифікуючи відсмоктуванням пари теплообмін у корпусі, забезпечити незмінність споживання вторинної пари корпусу 2. JIT Упорядник Замовлення 4147 Техред М.Моргентал Коректор М.Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
