Ваговий гігрометр, що містить терези, який відрізняється тим, що він додатково оснащений розміщеними на плечах терезів реверсивними тепловими насосами, наприклад, термоелектричними батареями, з поверхнями для конденсації вологи, принаймні одним датчиком відхилення терезів, під'єднаним до реверсивного теплового насосу та блоку обробки інформації, з яким зв'язані таймер і датчик температури, а терези обладнані демпфером.

Текст

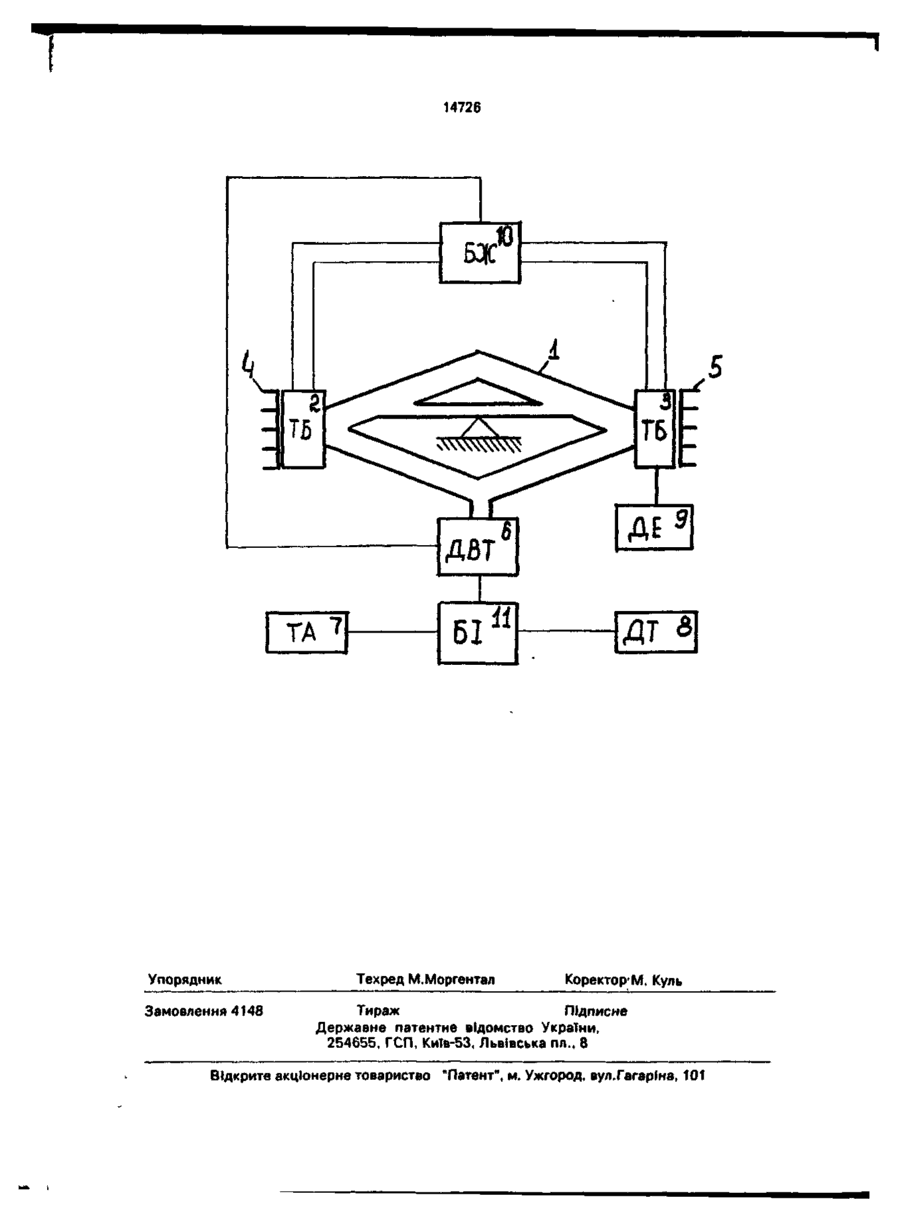

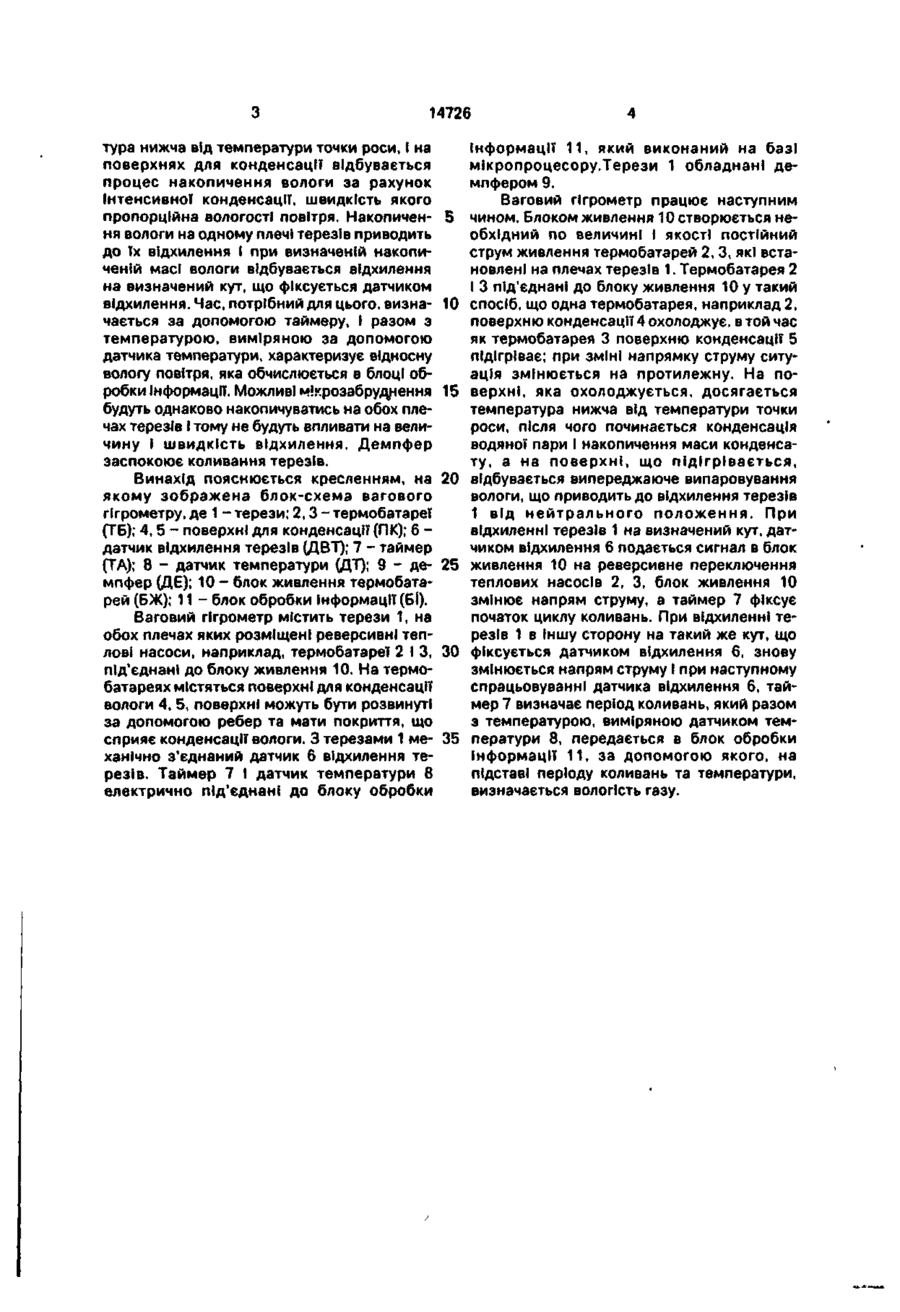

Ваговий гігрометр, що містить терези, який в і д р і з н я є т ь с я тим, що він додатково оснащений розміщеними на плечах терезів реверсивними тепловими насосами, наприклад, термоелектричними батареями, з поверхнями для конденсації вологи, принаймні одним датчиком відхилення терезів, під'єднаним до реверсивного теплового насосу та блоку обробки Інформації, з яким зв'язані таймер І датчик температури, а терези обладнані демпфером. Винахід відноситься до вимірювальної техніки, зокрема до вагового методу вимірювання відносної вологості газів. Відомий ваговий гігрометр, що включає терези з вологочутливим елементом та противагу, яка також виготовлена з вологочутливого матеріалу (авт. св. 572739. кл. G 01 N 1/11, Бюл. №34,1977). Вимірюють величину відхилення терезів, яке виникає після встановлення рівноваги вологопоглинаючої речовини з вологою навколишнього середовища. Проте, відомий пристрій придатний для вимірювання лише в незапилених середовищах, на результати вимірювання в промислових умовах впливає забруднення вологочутливого елементу, крім того, рівноважне насичення вологочутливого елементу водою відбувається, згідно законів дифузії, за безмежно великий час, що не дає можливості використати його для керування технологічними процесами. В основу винаходу поставлене завдання створення такого вагового гігрометру, у якому генерування коливань терезів, частота яких залежить від концентрації води в газі І температури газу, дозволяє визначати відносну вологість f позбутись впливу мікрозабруднень та зменшити Інерційність приладу. Поставлене завдання вирішується тим, що ваговий гігрометр, що містить терези, з г і д н о винаходу, додатково оснащений розміщеними на плечах терезів реверсивними тепловими насосами, наприклад, термоелектричними батареями, з поверхнями для конденсації вологи, принаймі одним датчиком відхилення терезів, під'єднаним до реверсивного теплового насосу та блоку обробки Інформації, з яким зв'язані таймер І датчик температури, а терези обладнані демпфером. За допомогою теплових насосів на плечах терезів почергово досягається темпера ON 14726 тура нижча від температури точки роси, І на інформації 11, який виконаний на базі поверхнях для конденсації відбувається мікропроцесору.Терези 1 обладнані депроцес накопичення вологи за рахунок мпфером 9. інтенсивної конденсації, швидкість якого Ваговий гігрометр працює наступним пропорційна вологості повітря. Накопичен- 5 чином. Блоком живлення 10 створюється неня вологи на одному плечі терезів приводить обхідний по величині і якості постійний до їх відхилення і при визначеній накопиструм живлення термобатарей 2, 3, які встаченій масі вологи відбувається відхилення новлені на плечах терезів 1. Термобатарея 2 на визначений кут, що фіксується датчиком І 3 під'єднані до блоку живлення 10 у такий відхилення. Час, потрібний для цього, визна- 10 спосіб, що одна термобатарея, наприклад 2, чається за допомогою таймеру, і разом з поверхню конденсації 4 охолоджує, в той час температурою, виміряною за допомогою як термобатарея 3 поверхню конденсації 5 датчика температури, характеризує відносну підігріває; при зміні напрямку струму ситувологу повітря, яка обчислюється в блоці обація змінюється на протилежну. На поробки інформації. Можливі мікрозабруднення 15 верхні, яка охолоджується, досягається будуть однаково накопичуватись на обох плетемпература нижча від температури точки чах терезів і тому не будуть впливати на велироси, після чого починається конденсація чину і швидкість відхилення. Демпфер водяної пари і накопичення маси конденсазаспокоює коливання терезів. ту, а на поверхні, що підігрівається, Винахід пояснюється кресленням, на 20 відбувається випереджаюче випаровування вологи, що приводить до відхилення терезів якому зображена блок-схема вагового 1 від нейтрального положення. При гігрометру, де 1 - терези; 2 , 3 - термобатареї відхиленні терезів 1 на визначений кут, дат(ТБ); 4,5 - поверхні для конденсації (ПК); 6 чиком відхилення 6 подається сигнал в блок датчик відхилення терезів (ДВТ); 7 - таймер (ТА); 8 - датчик температури (ДТ); 9 - де- 25 живлення 10 на реверсивне переключення теплових насосів 2, 3, блок живлення 10 мпфер (ДЕ); 10 - блок живлення термобатазмінює напрям струму, а таймер 7 фіксує рей (БЖ); 11 - блок обробки Інформації (Бі). початок циклу коливань. При відхиленні теВаговий гігрометр містить терези 1, на резів 1 в іншу сторону на такий же кут, що обох плечах яких розміщені реверсивні теплові насоси, наприклад, термобатареї 2 і З, ЗО фіксується датчиком відхилення 6, знову змінюється напрям струму І при наступному під'єднані до блоку живлення 10. На термоспрацьовуванні датчика відхилення 6, тайбатареях містяться поверхні для конденсації мер 7 визначає період коливань, який разом вологи 4, 5, поверхні можуть бути розвинуті з температурою, виміряною датчиком темза допомогою ребер та мати покриття, що сприяє конденсації вологи. З терезами 1 ме- 35 ператури 8, передається в блок обробки Інформації 11, за допомогою якого, на ханічно з'єднаний датчик 6 відхилення тепідставі періоду коливань та температури, резів. Таймер 7 І датчик температури 8 визначається вологість газу. електрично під'єднані до блоку обробки 14726 Упорядник Замовлення 4148 Техред М.Моргентал Коректор'М. Куль Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
