Ваговий пристрій

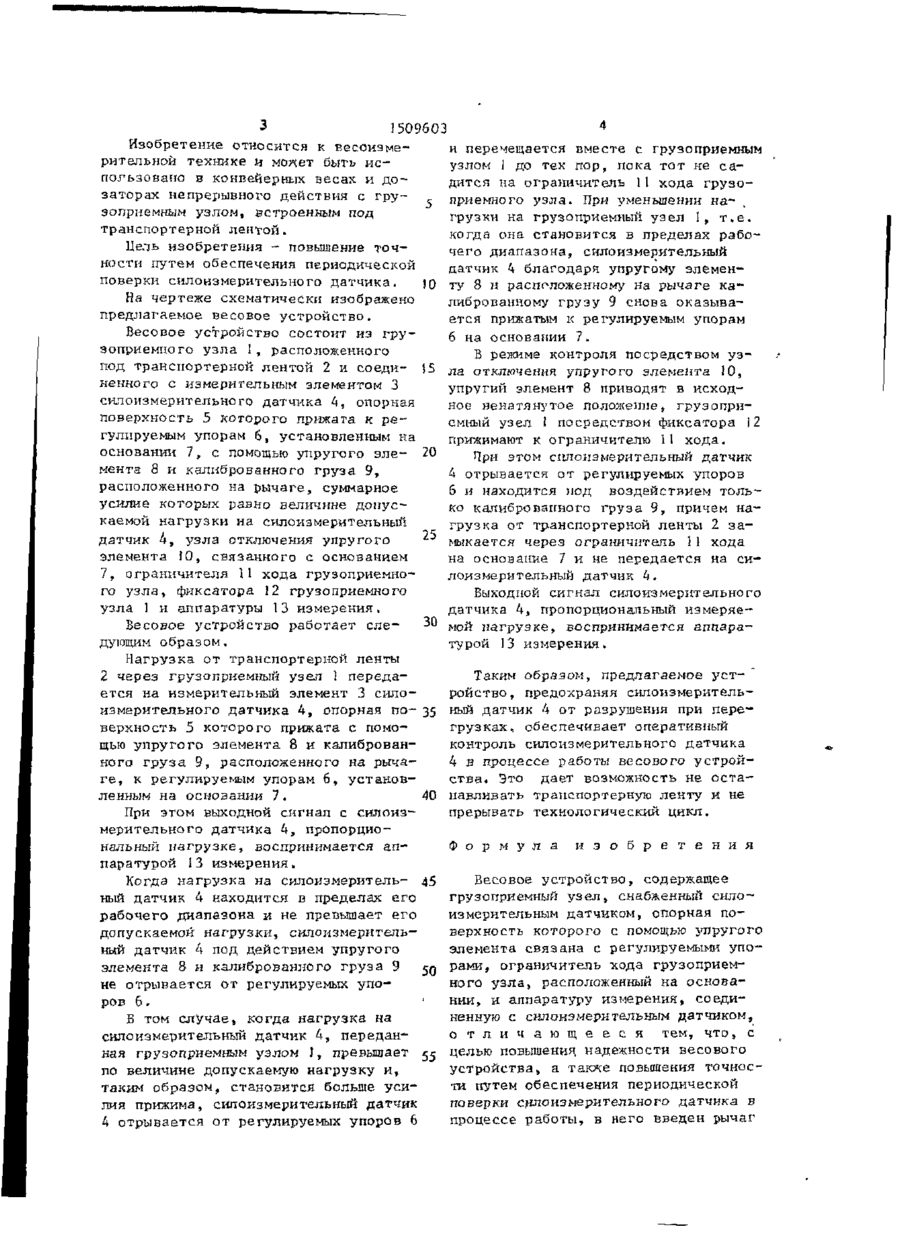

Изобретение относится к силоизмерительной технике и может быть использовано в конвейерных весах и дозаторах непрерывного действия с грузоприемным узлом, встроенным под транспортерной лентой. Цель изобретения - повышение метрологической надежности и точности за счет осуществления оперативной поверки силоизмерительного датчика. Нагрузка от транспортерной ленты 2 через грузоприемный узел 1 передается на измерительный элемент 3 силоизмерительного датчика 4, опорная поверхность 5 которого прижата с помощью упругого элемента 8 и калиброванного груза 9, расположенного на рычаге, к регулируемым упорам 6, установленным на основании 7. При этом выходной сигнал с датчи ка 4 воспринимается аппаратурой' измерения 13. Когда нагрузка находится в рабочем диапазоне и не превышает допустимой, датчик 4 под действием упругого элемента 8 и калиброванного груза 9 не будет отрываться от регулируемых упоров 6. При превышении нагрузки силоизмерительный датчик 4 отведется от регулируемых упоров 6 и переместится вместе с грузоприемным узлом 1 до тех пор, пока тот не сядет на ограничитель хода 11. При уменьшении нагрузки на грузоприемный узел I, силоизмерительный датчик 4 благодаря упругому элементу 8 и калиброванному грузу 9, снова окажется прижатым к регулируемым упорам 6 на основании 7. При контроле упругий элемент 8 с помощью узла отключения приводят в ненатянутое положение и грузоприемный узел 1 посредством фиксатора I2 прижимают к ограничителю хода I1. При этом датчик 4 отрывается от регулируемых упоров 6 и находится только под воздействием калиброванного груза 9, а нагрузка от транспортерной ленты 2 замыкается через ограничитель хода 11 на основании 7 и не передается на датчик 4. 1 ил. .6 \a О со о OS З 1509603 Изобретение относится к весоизмеи перемещается вместе с грузоприемным рительной технике и может быть н с узлом I до тех пор, пока тот не сапогьзовапо в конвейерных весах и д о дится на ограничитель 11 хода грузозаторах непрерывного действия с груприемного узла. При уменьшении на* зоприемным узлом, встроенным под грузки на грузоприемный узел I, т . е . транспортерной лентой. когда она становится в пределах рабоЦель изобретения - повышение точчего диапазона, снлоизмерительный ности путем обеспечения периодической датчик 4 благодаря упругому элеменповерки силоизмерительного датчика. )Q ту 8 и расположенному на рычаге к а На чертеже схематически изображено либрованному грузу 9 снова оказывапредлагаемое весовое устройство. ется прижатым к регулируемым упорам Весовое устройство состоит из гру6 на основании 7. зоприемного узла J, расположенного Б режиме контроля посредством узпод транспортерной лентой 2 и соеди- 15 ла отключения упругого элемента 10, ненного с измерительным элементом 3 упругий элемент 8 приводят в исходсилоизмерительного датчика 4, опорная ное ненатянутое положение, грузоприповерхность 5 которого прижата к р е емный узел І посредством фиксатора 12 гулируемым упорам 6, установленным на прижимают к ограничителю 11 хода. основании 7, с помощью упругого э л е - 20 Яри этом сшюнзмерительный датчик мента 8 и калиброванного груза 9, 4 отрывается от регулируемых упоров расположенного на рычаге, суммарное 6 и находится под воздействием тольусилие которых равно величине допуско калиброванного груза 9, причем накаемой нагрузки на силоизмерительный грузка от транспортерной ленты 2 з а датчик 4, узла отключения упругого " мыкается через ограничитель 11 хода элемента 10, связанного с основанием на основание 7 и не передается на си7, ограничителя 11 хода грузолриемнолоизмерительный датчик 4. го узла, фиксатора 12 грузоприемного Выходной сигнал силоизмерительного узла 1 и аппаратуры 13 измерения. датчика 4, пропорциональный измеряеВесовое устройство работает еле30 мой нагрузке, воспринимается аппарадующим образом. турой 13 измерения. Нагрузка от транспортерной ленты Таким образом, предлагаемое уст2 через грузоприемный узел І передаройство , предохраняя силоизмерительется на измерительный элемент 3 силоизмерительного датчика 4, опорная по- 35 ный датчик 4 от разрушения при перегрузках, обеспечивает оперативный верхиость 5 которого прижата с помоконтроль силоизмерительного датчика щью упругого элемента 8 и калиброван4 в процессе работы весового устройного груза 9, расположенного на рычаства. Это дает возможность не остаг е , к регулируемым упорам 6, установленным на основании 7. 40 навливать транспортерную ленту и не прерывать технологический цикл. При этом выходной сигнал с силоизмерительного датчика 4, пропорциоФ о р м у л а и з о б р е т е н и я нальный нагрузке, воспринимается аппаратурой 13 измерения, Весовое устройство, содержащее Когда нагрузка на силонзмеритель- 45 грузоприемный узел, снабженный енлоный датчик 4 находится в пределах его измерительным датчиком, опорная порабочего диапазона и не превышает его верхность которого с помощью упругого допускаемой нагрузки, силоизмерительэлемента связана с регулируемыми упоный датчик 4 под действием упругого элемента 8 и калиброванного груза 9 50 рами, ограничитель хода грузоприемного узла, расположенный на основане отрывается от регулируемых упонии, и аппаратуру измерения, соедиров 6. ' ненную с сипонэмерительным датчиком, Б том случае 4 когда нагрузка на о т л и ч а ю щ е е с я тем, что, с силоизмерительный датчик 4, переданная грузоприемным узлом I, превышает 55 целью повышения, надежности весового устройства, а также повышения точноспо величине допускаемую нагрузку и, ти путем обеспечения периодической таким образом, становится больше усиповерки силоизмерительного датчика в лия прижима, силоизмерительный датчик процессе работы, в него введен рычаг 4 отрывается от регулируемых упоров 6 5 1509603 * с расположенным на нем калиброванным этом рычаг с одной стороны с вязам г грузом и узел отключения упругого силоизмерительным датчиком, а с друэлемента, скрепляющий один конец упгой стороны - с вторым концом упруг оругого элемента с основанием, при го элемента. Редактор С.Патрушева Составитель Т.Ишкова Техред М.Ходанич Корректор М.Шароши Заказ 5790/32 Тираж 660 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям пои ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
