Пристрій для моделювання нестаціонарних електромагнітних процесів

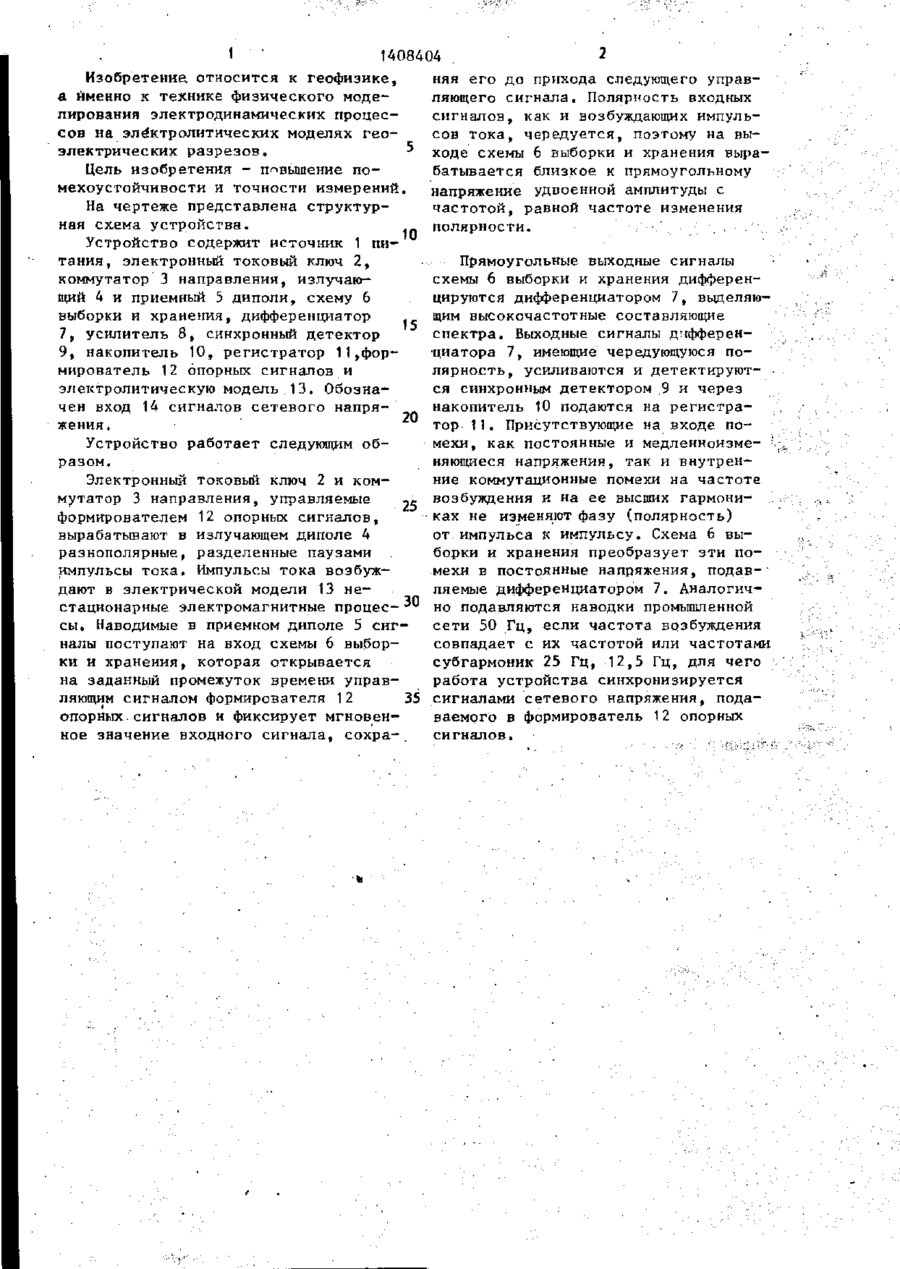

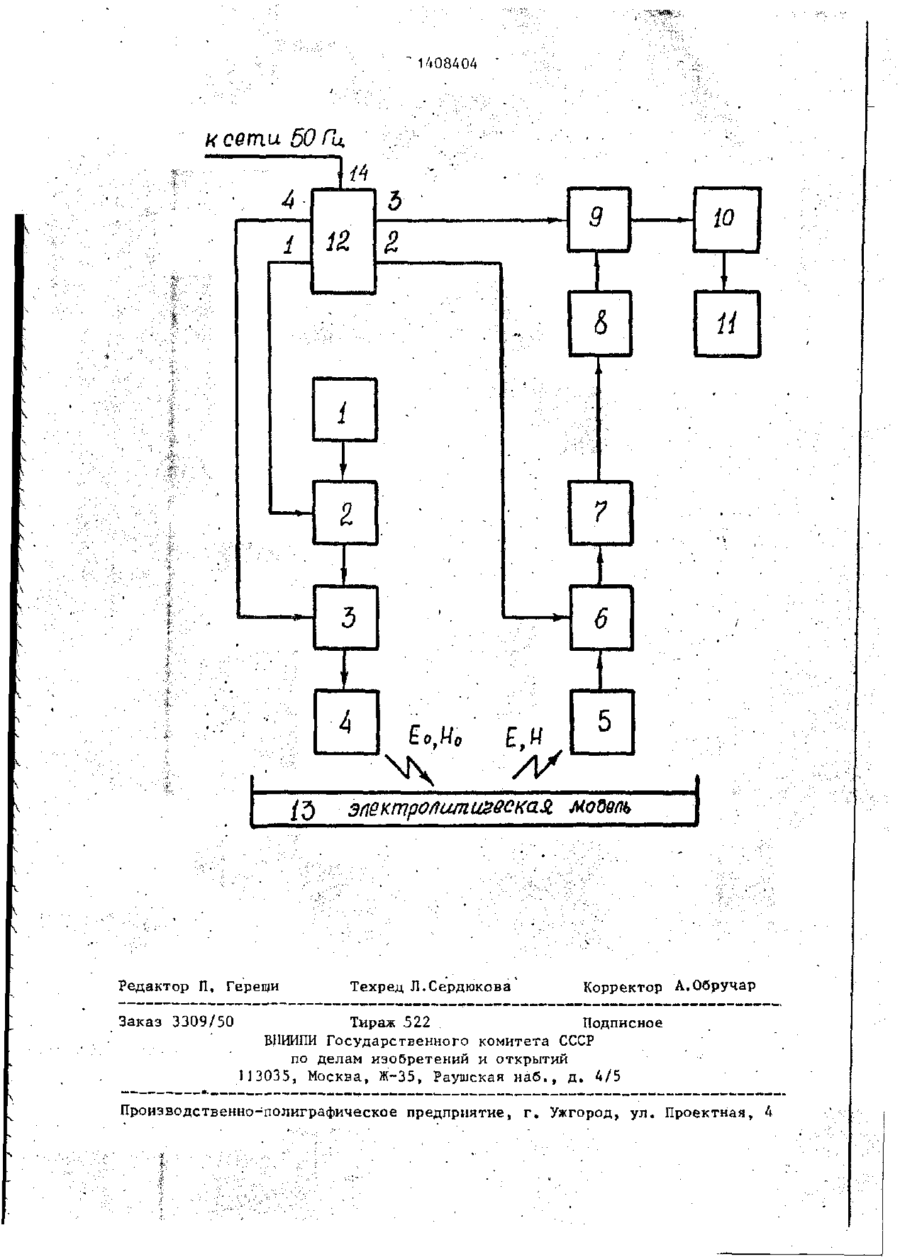

УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ НЕСТАЦИОНАРНЫХ ЭПЕКТРОМАГНИТНЫХ ПРОЦЕССОВ , содержащее электролитическую модель, а также последовательно соединенные источник питания, электронный токовый.ключ, коммутатор направления и излучающий диполь, содержащее приемный диполь и соединенные последовательно усилитель, синхронный детектор, накопитель и регистратор, а также содержащее формирователь опорных сигналов, выход которого подключен к управляющим входам электронного токового ключа коммутатора направления и синхронного детектора, о т л и ч а ю щ е е с я тем, что, с целью повышения помехоустойчивости и "точности измерений, содержит схему выборки и хранения, а также дифференциатор, причем вход схемы выборки и хранения подключен к приемному диполю, ее управляющий вход соединен с выходом формирователя опорных сигналов, а выход соединен с входом усилителя через дифференциатор, при этом вход синхронизации формирователя опорных сигналов подключен к питающей сети. о 00 Ф—г 1 ' 1408404 Изобретение, относится к геофизике, няя его до прихода следующего управа именно к технике физического моделяющего сигнала. Полярность входных лирования электродинамических процессигналов, как и возбуждающих импульсов на электролитических моделях геосов тока, чередуется, поэтому на выэлектрических разрезов. ходе схемы 6 выборки и хранения выраЦель изобретения - повышение побатывается близкое к прямоугольному мехоустойчивости и точности измерений напряжение удвоенной амплитуды с На чертеже представлена структурчастотой, равной частоте изменения ная схема устройства. • 10 полярности. Устройство содержит источник 1 питания, электронный токовый ключ 2, Прямоугольные выходные сигналы коммутатор 3 направления, излучаюсхемы 6 выборки и хранения дифференщий 4 и приемный 5 диполи, схему 6 цируются дифференциатором 7, выделяювыборки и хранения, дифференциатор щим высокочастотные составляющие 15 спектра. Выходные сигналы дифферен7, усилитель 8, синхронный детектор 9, накопитель 10, регистратор 11,форциатора 7, имеющие чередующуюся помирователь 12 опорных сигналов и лярность, усиливаются и детектируютэлектролитическую модель 13. Обознася синхронным детектором 9 и через чен вход 14 сигналов сетевого напрянакопитель Ю подаются на регистра20 тор 11. Присутствующие на входе пожения. мехи, как постоянные и медленноизме- * Устройство работает следующим обняющиеся напряжения, так и внутренразом. ние коммутационные помехи на частоте Электронный токовый ключ 2 и комвозбуждения и на ее высших гармонимутатор 3 направления, управляемые 25 ках не изменяют фазу (полярность) формирователем 12 опорных сигналов, от импульса к импульсу. Схема 6 вывырабатывают в излучающем диполе 4 борки и хранения преобразует эти поразнополярные, разделенные паузами мехи в постоянные напряжения, подавимпульсы тока. Импульсы тока возбужляемые дифференциатором 7. Аналогичдают в электрической модели 13 не ._30 но подавляются наводки промышленной стационарные электромагнитные процес сети 50 Гц, если частота возбуждения сы. Наводимые в приемном диполе 5 сигсовпадает с их частотой или частотами налы поступают на вход схемы 6 выборсубгармоник 25 Гц, 12,5 Гц, для чего ки и хранения, которая открывается работа устройства синхронизируется на заданный промежуток времени управляющим сигналом формирователя 12 35 сигналами сетевого напряжения, подаваемого в формирователь 12 опорных опорных-сигналов и фиксирует мгновенсигналов. ное значение входного сигнала, сохра-. 1408404 и сети 50 Гц /3 Редактор П, Герещи Заказ 3309/50 эпектро/tumueecKaSL модель Техред Л.Сердюкова Корректор А.Обручар Тираж 522 Подписное ВПИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 . , , ...
