Система захисного вимикання об’єкта

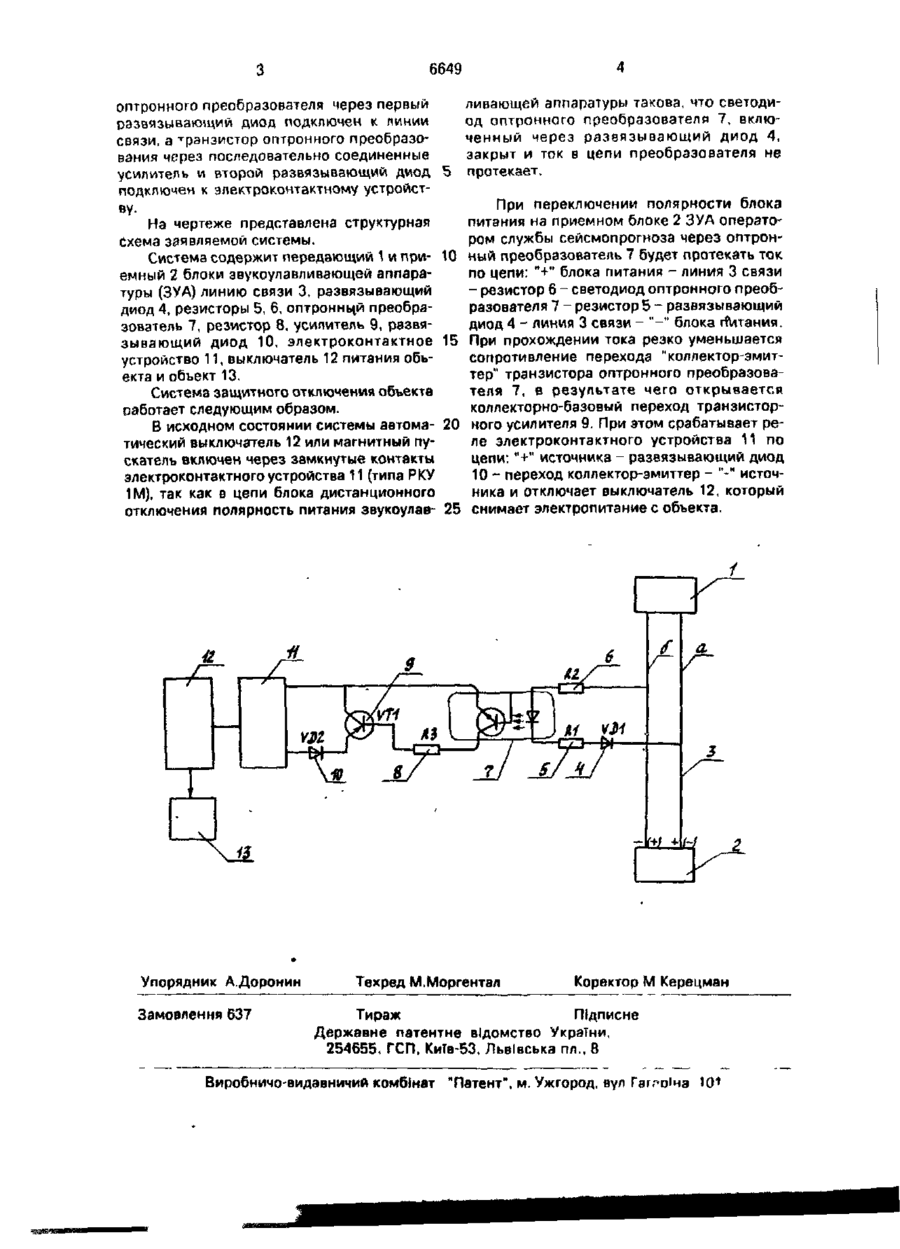

„*UA,,,, УКРАЇНА 6649 СІ (5D5 E21 С 35/24 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПЛГРНТНЁ ВІДОМСТВО НА ВИНАХІД (54) СИСТЕМА ЗАХИСНОГО ВИМИКАННЯ ОБ'ЄКТА 1 (20)94301111,02.04 93 (21)4910035/03 (22) 12.02 9 t . S U (46)29 12 94 Бюл № 8-І (56) 1. В П. Колосюк и др "О повышении взрывобезопасности систем электроснабжения на крутых опасных по выбросам пластах", Журнал "Уголь Украины", № 12, 1988. 2. Инструкция по безопасному ведению горных работ на пластах, опасных по внезапным выбросам угля, породы и газа, М., 1989(прототип) (71) Комплексний науково-дослідний та проектно-конструкторський Інститут з проблем центрильного району Донбасу (72) Доронін Олександр Дмитрович, Іванов Валентин Серафимович, Мурадін Валентин Васильович (73) Доронін Олександр Дмитрович (UA) (57) Система ззщитного отключения объекта по интенсивности акустической эмиссии горного массива, содержащая приемный и передающий блоки звукоулавливающей аппаратуры, соединенные между собой линией связи, и соединенные между собой электроконтактное устройство и о 6649 оптронного преобразователя через первый развязывающий диод подключен к пинии связи, а т ранзистор оптронного преобразования через последовательно соединенные усилитель и второй развязывающий диод подключен к электроконтактному устройству. На чертеже представлена структурная Схема заявляемой системы. Система содержит передающий 1 и приемный 2 блоки звукоулавливающей аппаратуры (ЗУА) линию связи 3, развязывающий диод 4, резисторы 5, 6, оптроннцй преобразователь 7, резистор 8, усилитель 9, развязывающий диод 10, электроконтактное устройство 11, выключатель 12 питания объекта и объект 13. Система защитного отключения объекта работает следующим образом. В исходном состоянии системы автоматический выключатель 12 или магнитный пускатель включен через замкнутые контакты электроконтактного устройства 11 (типа РКУ 1М), так как в цепи блока дистанционного отключения полярность питания звукоулав Упорядник А.Доронин Замовлення 637 5 10 15 20 25 ливающей аппаратуры такова, что светодиод оптронного преобразователя 7, включенный через развязывающий диод 4, закрыт и ток в цепи преобразователя не протекает. При переключении полярности блока питания на приемном блоке 2 ЗУА оператором службы сейсмопрогноза через оптронный преобразователь 7 будет протекать ток по цепи: "+" блока питания - линия 3 связи - резистор 6 - светодиод оптронного преобразователя 7 - резистор 5 - развязывающий диод 4 - линия 3 связи - "-" блока ітитания. При прохождении тока резко уменьшается сопротивление перехода "коллектор-эмиттер" транзистора оптронного преобразователя 7, в результате чего открывается коллекторно-базовый переход транзисторного усилителя 9. При этом срабатывает реле электроконтактного устройства 11 по цепи:"+" источника - развязывающий диод 10 - переход коллектор-эмиттер - "-" источника и отключает выключатель 12, который снимает электропитание с объекта. Техред М.Моргентал Коректор М Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП. КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул ГатпоЫа
