Пристрій для кліматотерапії
Номер патенту: 15656
Опубліковано: 30.06.1997
Автори: Лєвашов Михайло Іванович, Рожанчук Вячеслав Миколайович, Пух Микола Миколайович, Березовський Вадим Акимович
Формула / Реферат
(57) Устройство для климатотерапии, содержащее воздухоразделительную установку в виде мембранного аппарата с компрессором, систему регулирования состава, темпе ратуры, влажности газовой смеси, систему контроля состояния пациента, связанную с системой регулирования, отличающееся тем, что оно снабжено системой индивидуальной подачи газовой смеси, состоящей из изолирующего фонаря, к которому подведены каналы подачи газовой смеси и который снабжен приводом с исполнительным механизмом, связанным с системой контроля состояния пациента.
Текст

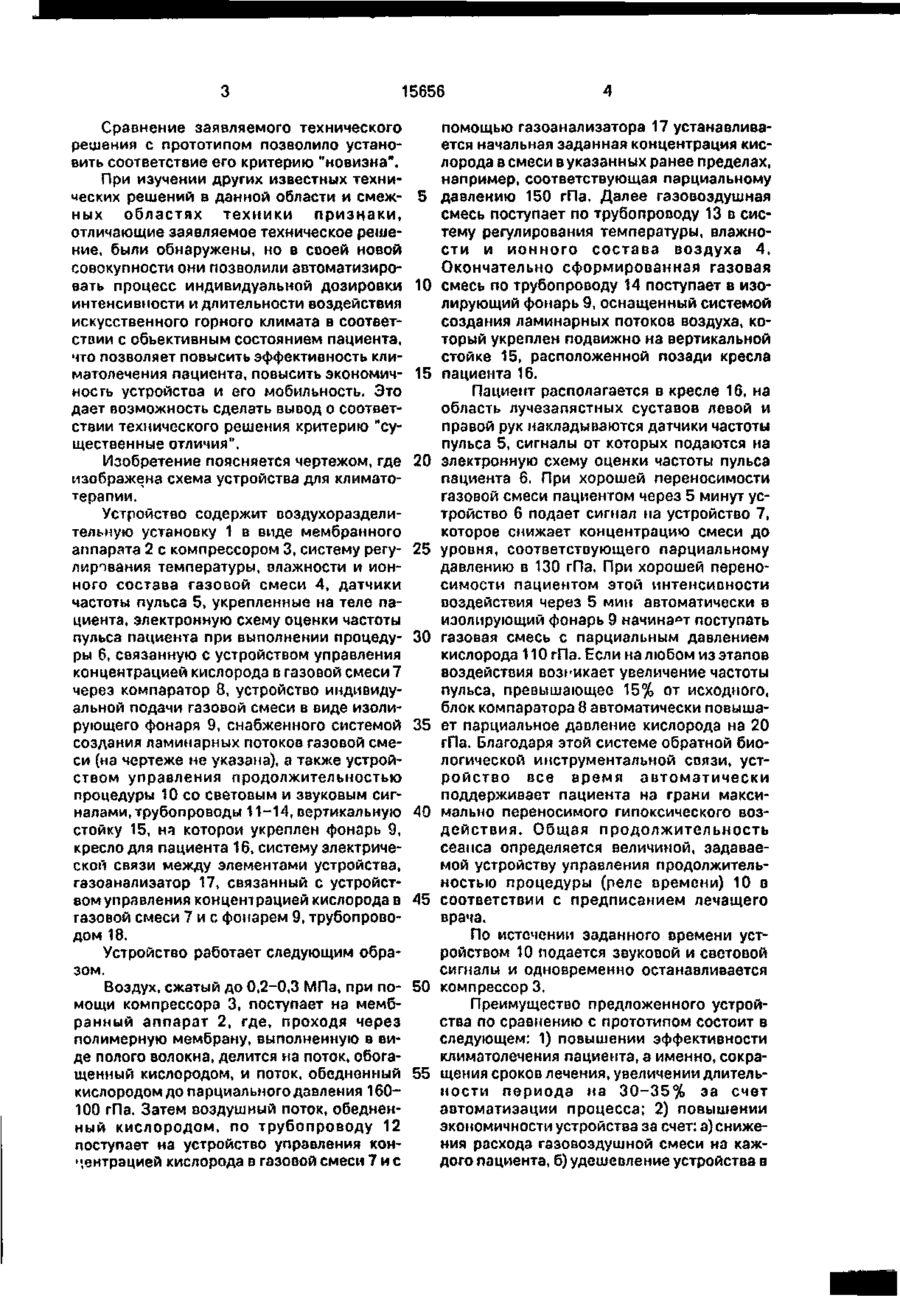

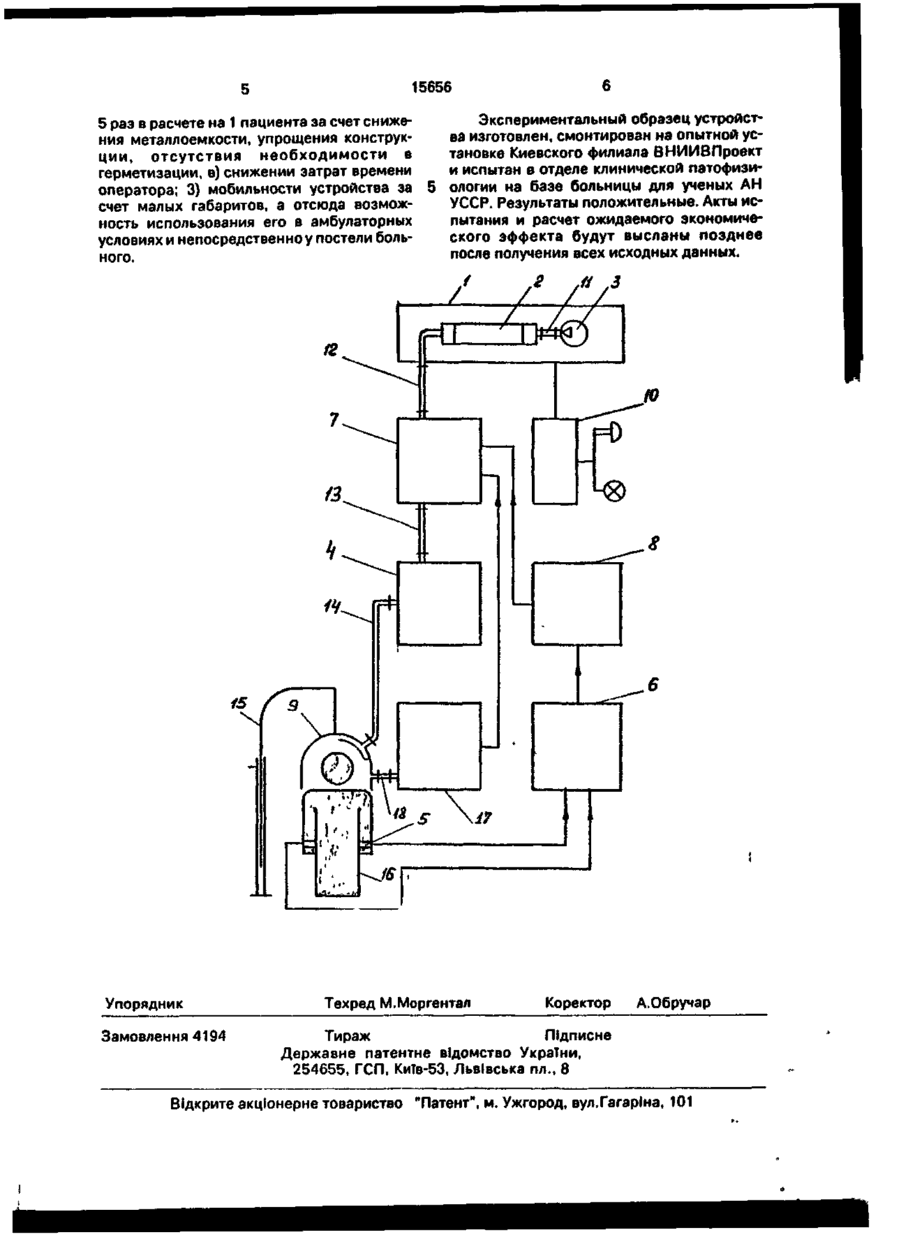

УКРАЇНА (19) UA,n, 15656 (13) С1 (5і)5 Л 61 G 10/00 ДЕРЖАВНЕ ПАТЕНТНЕ* ВІДОМСТВО ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) ПРИСТРІЙ ДЛЯ КЛІМАТОТЕРАПІЇ 1 (20)94321617, 11.05.93 (21)4848874/SU .(22) 09.07.90 (24)30.06.97 (46) 30.06.97. Бюл. N? З (56) Авторское свидетельство СССР № 1526688, кл. А 61 G 10/00. 1907 (прототип). (72) Березовський Вадим Акімович, Романчук Вячеслав Миколайович, Пух Микола Миколайович, Левашов Михайло Іванович (73) Український науково-дослідний інституг штучного волокна з дослідним виробництвом (УкрНДІШВ з ДВ) (UA), Державний науковий медично-інженерний центр Изобретение относится к медицинской технике и может быть использовано для лечения легочных, сердечно-сосудистых и других заболеваний. Известно устройство дня климатотерапии, содержащее основную и дополнительную герметизируемые камеры, системы регулирования температуры, влажности и ионного состава, рециркуляции воздуха, контроля состояния пациента, систему регулирования газового состава воздуха, выполненную в виде мембранного гипоксикатора и связанную с системой контроля состояния пациента [1]. Недостатком устройства является то, что камера рассчитана на несколько пациентов, а потому невозможно создать индивидуальные основные параметры горного климата для каждого пациента, что снижает немедикаментозного оздоровлення, реабілітації, тарапії (НМІЦ "Норт") (UA) (57) Устройство для климатотерапии, содержащее воздухоразделительную установку в виде мембранного аппарата с компрессором, систему регулирования состава, температуры, влажности газовой смеси, систему контроля состояния пациента, связанную с системой регулирования, о т л и ч а ю щ е е с я тем, чго оно снабжено системой индивидуальной подачи газовой смеси, состоящей из изолирующего фонаря, к которому подведены каналы подачи газовой смеси и который снабжен приводом с исполнительным механизмом, связанным с системой контроля состояния пациента. эффективность лечения каждого пациента; необходимость в постоянном визуальном наблюдении за состоянием пациента при осуществлении процедуры требует больших затрат времени оператора, громоздкость, металлоемкость камеры, большой расход воздуха, необходимость герметизации камеры, ссе это снижает экономичность ее, делает невозможным использование в малых помещениях, а также затрудняет перемещение ее из одного помещения в другое. Задачей изобретения является повышение эффективности климатолечения пациента за счет автоматизации процесса индивидуальной дозировки интенсивности и длительности воздействия искусственного горного климата на организм пациента, повышение экономичности устройства и его мобильности. С ел о (Л ON 15656 Сравнение заявляемого технического решения с прототипом позволило установить соответствие его критерию "новизна". При изучении других известных технических решений в данной области и смежных областях техники признаки, отличающие заявляемое техническое решение, были обнаружены, но в своей новой совокупности они позволили автоматизировать процесс индивидуальной дозировки интенсивности и длительности воздействия искусственного горного климата в соответствии с объективным состоянием пациента, что позволяет повысить эффективность климатолечения пациента, повысить экономичность устройства и его мобильность. Это дает возможность сделать вывод о соответствии технического решения критерию "существенные отличия". Изобретение поясняется чертежом, где изображена схема устройства для климатотерапии. Устройство содержит воздухоразделительную установку 1 в виде мембранного аппарата 2 с компрессором 3, систему регулирования температуры, влажности и ионного состава газовой смеси 4, датчики частоты пульса 5, укрепленные на теле пациента, электронную схему оценки частоты пульса пациента при выполнении процедуры 6, связанную с устройством управления концентрацией кислорода в газовой смеси 7 через компаратор 8, устройство индивидуальной подачи газовой смеси в виде изолирующего фонаря 9, снабженного системой создания ламинарных потоков газовой смеси (на чертеже не указана), а также устройством управления продолжительностью процедуры 10 со световым и звуковым сигналами, трубопроводы 11-14, вертикальную стойку 15, нч которой укреплен фонарь 9, кресло для пациента 16, систему электрической связи между элементами устройства, газоанализатор 17, связанный с устройством управления концентрацией кислорода в газовой смеси 7 и с фонарем 9, трубопроводом 18. Устройство работает следующим образом. Воздух, сжатый до 0,2-0,3 МПа, при помощи компрессора 3, поступает на мембранный аппарат 2, где, проходя через полимерную мембрану, выполненную в виде полого волокна, делится на поток, обогащенный кислородом, и поток, обедненный кислородом до парциального давления 160100 гПа. Затем воздушный поток, обедненный кислородом, по трубопроводу 12 поступает на устройство управления концентрацией кислорода в газовой смеси 7 и с 5 10 15 20 25 30 35 40 45 50 55 помощью газоанализатора 17 устанавливается начальная заданная концентрация кислорода в смеси в указанных ранее пределах, например, соответствующая парциальному давлению 150 гПа. Далее газовоздушная смесь поступает по трубопроводу 13 в систему регулирования температуры, влажности и ионного состава воздуха 4. Окончательно сформированная газовая смесь по трубопроводу 14 поступает в изолирующий фонарь 9, оснащенный системой создания ламинарных потоков воздуха, который укреплен подвижно на вертикальной стойке 15, расположенной позади кресла пациента 16. Пациент располагается в кресле 16, на область лучезапястных суставов левой и правой рук накладываются датчики частоты пульса 5, сигналы от которых подаются на электронную схему оценки частоты пульса пациента 6. При хорошей переносимости газовой смеси пациентом через 5 минут устройство б подает сигнал на устройство 7, которое снижает концентрацию смеси до уровня, соответствующего парциальному давлению в 130 гПа. При хорошей переносимости пациентом этой интенсивности воздействия через 5 мин автоматически в изолирующий фонарь 9 начинает поступать газовая смесь с парциальным давлением кислорода 110 гПа. Если на любом из этапов воздействия возникает увеличение частоты пульса, превышающее 15% от исходного, блок компаратора 8 автоматически повышает парциальное давление кислорода на 20 гПа. Благодаря этой системе обратной биологической инструментальной связи, устройство все время автоматически поддерживает пациента на грани максимально переносимого гипоксического воздействия. Общая продолжительность сеанса определяется величиной, задаваемой устройству управления продолжительностью процедуры (реле времени) 10 о соответствии с предписанием лечащего врача. По истечении заданного времени устройством 10 подается звуковой и световой сигналы и одновременно останавливается компрессор 3. Преимущество предложенного устройства по сравнению с прототипом состоит в следующем: 1) повышении эффективности климатолечения пациента, а именно, сокращения сроков лечения, увеличении длительности периода на 30-35% за счет автоматизации процесса; 2) повышении экономичности устройства за счет: а) снижения расхода газовоздушной смеси на каждого пациента, б) удешевление устройства в 15656 5 раз в расчете на 1 пациента за счет снижения металлоемкости, упрощения конструкции, отсутствия необходимости в герметизации, в) снижении затрат времени оператора; 3) мобильности устройства за счет малых габаритов, а отсюда возможность использования его в амбулаторных условиях и непосредственно у постели больного. Упорядник Замовлення 4194 Экспериментальный образец устройства изготовлен, смонтирован на опытной ус* тановке Киевского филиала ВНИИВПроект и испытан в отделе клинической патофизиологии на базе больницы для ученых АН УССР. Результаты положительные. Акты испытания и расчет ожидаемого экономического эффекта будут высланы позднее после получения всех исходных данных. Техред М.Моргентал Коректор А.Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
ДивитисяДодаткова інформація
МПК / Мітки
МПК: A61G 10/00
Мітки: кліматотерапії, пристрій
