Гідропривод землерийної машини

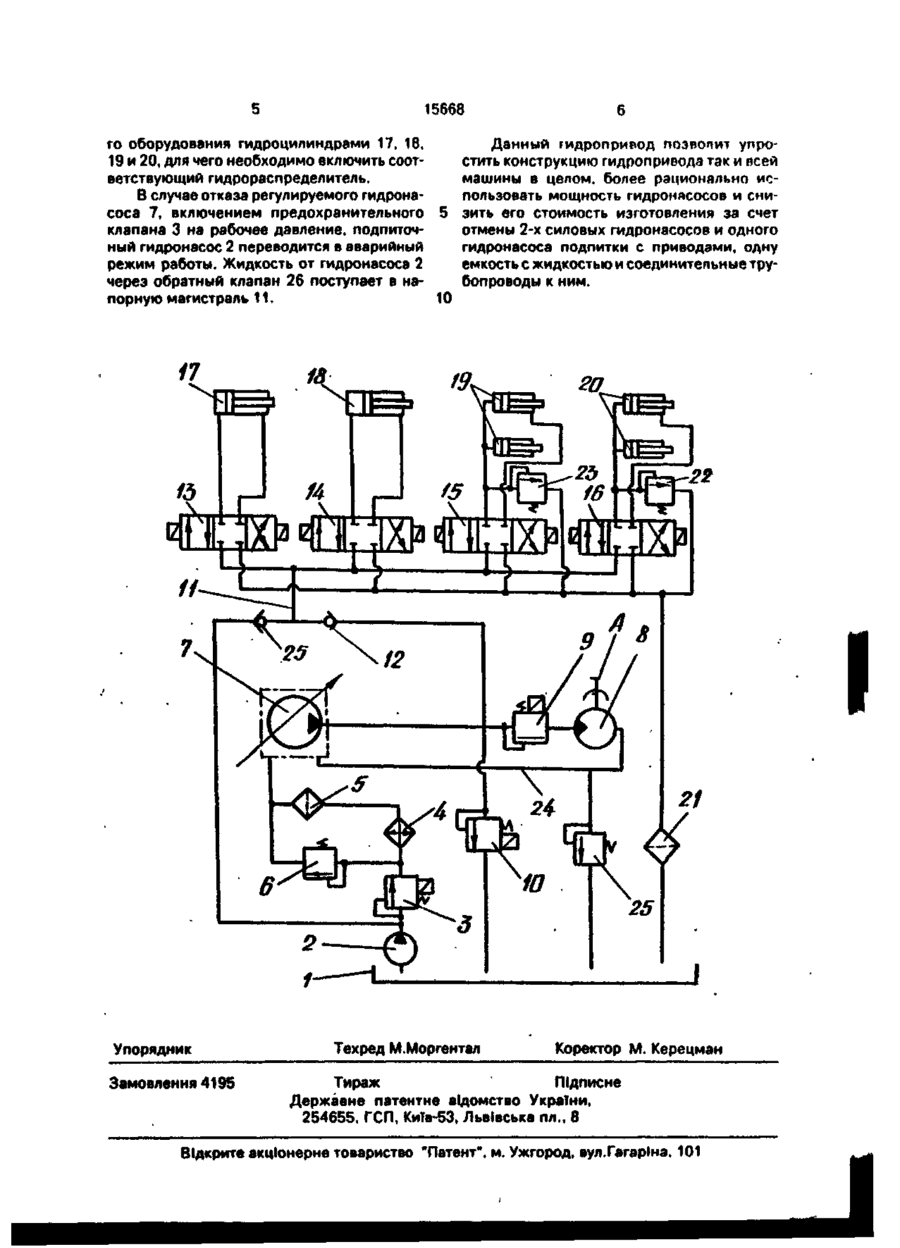

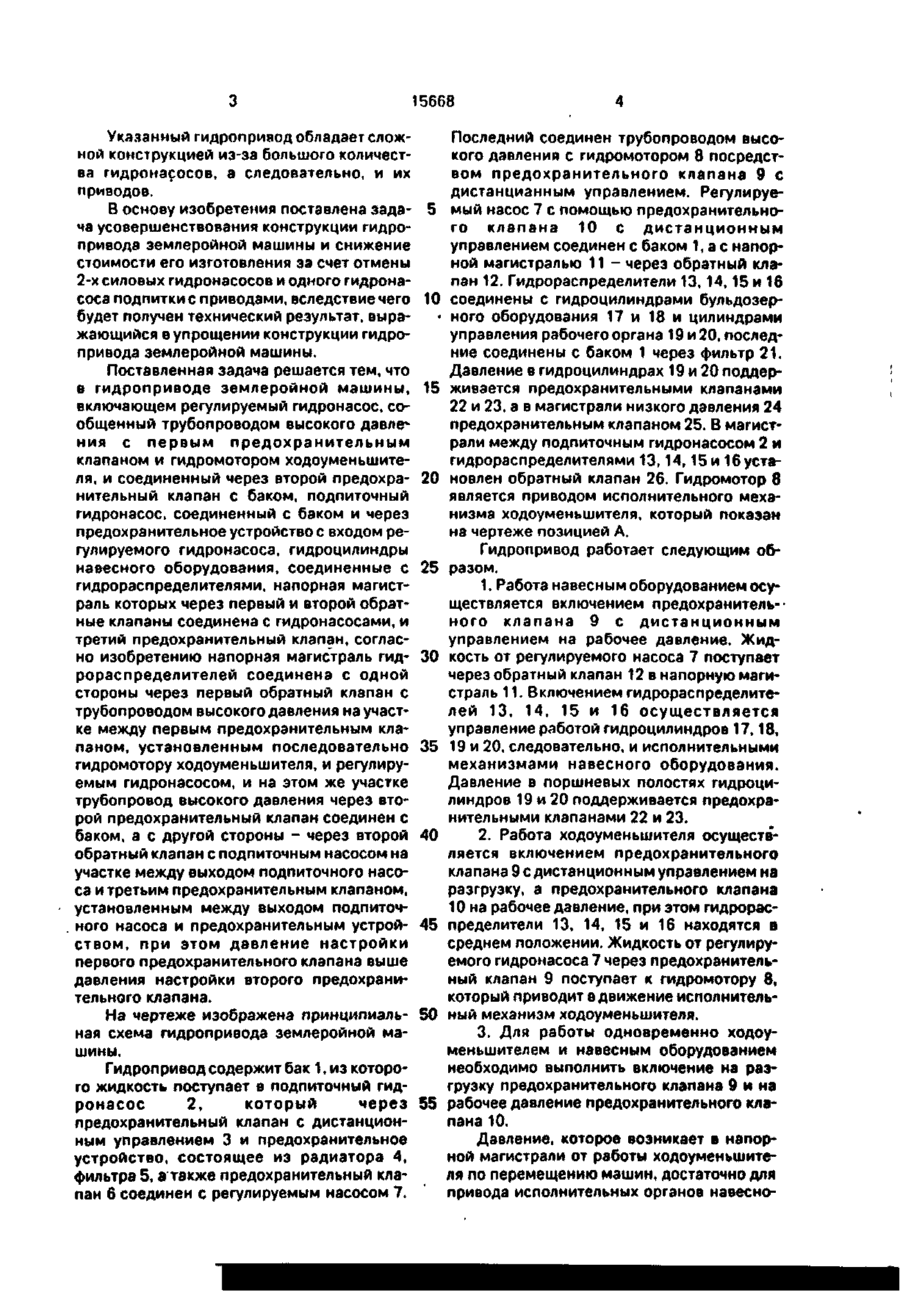

Гидропривод землеройной машины, включающий регулируемый гидронасос, сообщенный трубопроводом высокого давления с первым предохранительным клапаном и гидромотором ходоуменыиителя, и соединенный через второй предохранительный кпапан с баком подпиточный гидронасос, соединенный с баком и через предохранительное устройство с входом регулируемого гидронасоса, гидроцилиндры навесного оборудования, соединенные с гидрораспределителями, напорная магистраль которых через первый и второй обратные клапаны соединена с гидронасосами, и третий предохранительный клапан, о т л и ч а ю щ и й с я тем, что напорная магистраль гидрораспределителей соединена с одной стороны через первый обратный клапан с трубопроводом высокого давления на участке между первым предохранительным клапаном, установленным последовательно гидромотору ходоуменьшителя, и регулируемым гидронасосом, и на этом же участке трубопровод высокого давления через второй предохранительный клапан соединен с баком, а с другой стороны - через второй обратный клапан с подпиточным насосом на участке между выходом подпиточного насоса и третьим предохранительным клапаном, установленным между выходом подпиточного насоса и предохранительным устройством, при этом давление настройки первого предохранительного клапана выше давления настройки второго предохранительного клапана. С > ел ON ON 00 Изобретение относится к землеройным машинам и может быть использовано в других областях транспортного машиностроения. Известен гидропривод ходоуменьшителя землеройной машины и гидропривод навесного оборудования. Гидропривод ходоуменьшителя содержит основной регулируемый гидронасос подпитки, гидромо тор, предохранительные клапаны, магистрали высокого и низкого давления. Гидропривод навесного оборудования, в свою очередь состоит из гидронасосов - основных и аварийного, гидрораспределителей, соединенных между собой напорной и сливной магистралями, предохранительных и обратных клапанов, [2]. рабочих цилиндров О 15668 Указанный гидропривод обладает сложной конструкцией из-за большого количества гидронасосов, а следовательно, и их приводов. В основу изобретения поставлена задача усовершенствования конструкции гидропривода землеройной машины и снижение стоимости его изготовления за счет отмены 2-х силовых гидронасосов и одного гидронасоса подпитки с приводами, вследствие чего будет получен технический результат, выражающийся в упрощении конструкции гидропривода землеройной машины. Поставленная задача решается тем, что в гидроприводе землеройной машины, включающем регулируемый гидронасос, сообщенный трубопроводом высокого давле^ ния с первым предохранительным клапаном и гидромотором ходоуменьшителя, и соединенный через второй предохранительный клапан с баком, подпиточный гидронасос, соединенный с баком и через предохранительное устройство с входом регулируемого гидронасоса, гидроцилиндры навесного оборудования, соединенные с гидрораспределителями, напорная магистраль которых через первый и второй обратные клапаны соединена с гидронасосами, и третий предохранительный клапан, согласно изобретению напорная магистраль гидрораспределителей соединена с одной стороны через первый обратный клапан с трубопроводом высокого давления на участке между первым предохранительным клапаном, установленным последовательно гидромотору ходоуменьшителя, и регулируемым гидронасосом, и на этом же участке трубопровод высокого давления через второй предохранительный клапан соединен с баком, а с другой стороны - через второй обратный клапан с подпиточным насосом на участке между выходом подпиточного насоса и третьим предохранительным клапаном, установленным между выходом подпиточного насоса и предохранительным устройством, при этом давление настройки первого предохранительного клапана выше давления настройки второго предохранительного клапана. Иа чертеже изображена принципиальная схема гидропривода землеройной машины. Гидропривод содержит бак 1, из которого жидкость поступает в подпиточный гидронасос 2, который через предохранительный клапан с дистанционным управлением 3 и предохранительное устройство, состоящее из радиатора 4, фильтра 5, а также предохранительный клапан 6 соединен с регулируемым насосом 7. Последний соединен трубопроводом высокого давления с гидромотором 8 посредством предохранительного клапана 9 с дистанцианным управлением. Регулируе5 мый насос 7 с помощью предохранительного клапана 10 с дистанционным управлением соединен с баком 1, а с напорной магистралью 11 - через обратный клапан 12. Гидрораспределители 13,14,15 и 16 10 соединены с гидроцилиндрами бульдозер• ного оборудования 17 и 18 и цилиндрами управления рабочего органа 19 и 20, последние соединены с баком 1 через фильтр 21. Давление в гидроцилиндрах 19 и 20 поддер15 живается предохранительными клапанами 22 и 23, а в магистрали низкого давления 24 предохранительным клапаном 25. В магистрали между подпиточным гидронасосом 2 и гидрораспределителями 13,14,15 и 16уста20 новлен обратный клапан 26. Гидромотор 8 является приводом исполнительного механизма ходоуменьшителя, который показан на чертеже позицией А. Гидропривод работает следующим об25 разом. 1. Работа навесным оборудованием осуществляется включением предохранительного клапана 9 с дистанционным управлением на рабочее давление. Жид30 кость от регулируемого насоса 7 поступает через обратный клапан 12 в напорную магистраль 11. Включением гидрораспределителей 13, 14, 15 и 16 осуществляется управление работой гидроцилиндров 17,18, 35 19 и 20, следовательно, и исполнительными механизмами навесного оборудования. Давление в поршневых полостях гидроцилиндров 19 и 20 поддерживается предохранительными клапанами 22 и 23. 40 2. Работа ходоуменьшителя осуществляется включением предохранительного клапана 9 с дистанционным управлением на разгрузку, а предохранительного клапана 10 на рабочее давление, при этом гидрорас45 пределители 13, 14, 15 и 16 находятся в среднем положении. Жидкость от регулируемого гидронасоса 7 через предохранительный клапан 9 поступает к гидромотору 8, который приводит в движение исполнитель* 50 ный механизм ходоуменьшителя. 3. Для работы одновременно ходоуменыиителем и навесным оборудованием необходимо выполнить включение на разгрузку предохранительного клапана 9 и на 55 рабочее давление предохранительного клапана 10. Давление, которое возникает в напорной магистрали от работы ходоуменьшителя по перемещению машин, достаточно для привода исполнительных органов навесно 15668 го оборудования гидроцилиндрами 17, 18, 19 и 20, для чего необходимо включить соответствующий гидрораспределитель. В случае отказа регулируемого гидронасоса 7, включением предохранительного клапана 3 на рабочее давление, подпиточный гидронасос 2 переводится в аварийный режим работы. Жидкость от гидронасоса 2 через обратный клапан 26 поступает в напорную магистраль 11. 10 Упорядник Замовлення 4195 Данный гидропривод позволит упростить конструкцию гидропривода так и всей машины в целом, более рационально использовать мощность гидронасосов и снизить его стоимость изготовления за счет отмены 2-х силовых гидронасосов и одного гидронасоса подпитки с приводами, одну емкость с жидкостью и соединительные трубопроводы к ним. Техред М. Морген тал Коректор М. Керецман Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
