Гідропривод

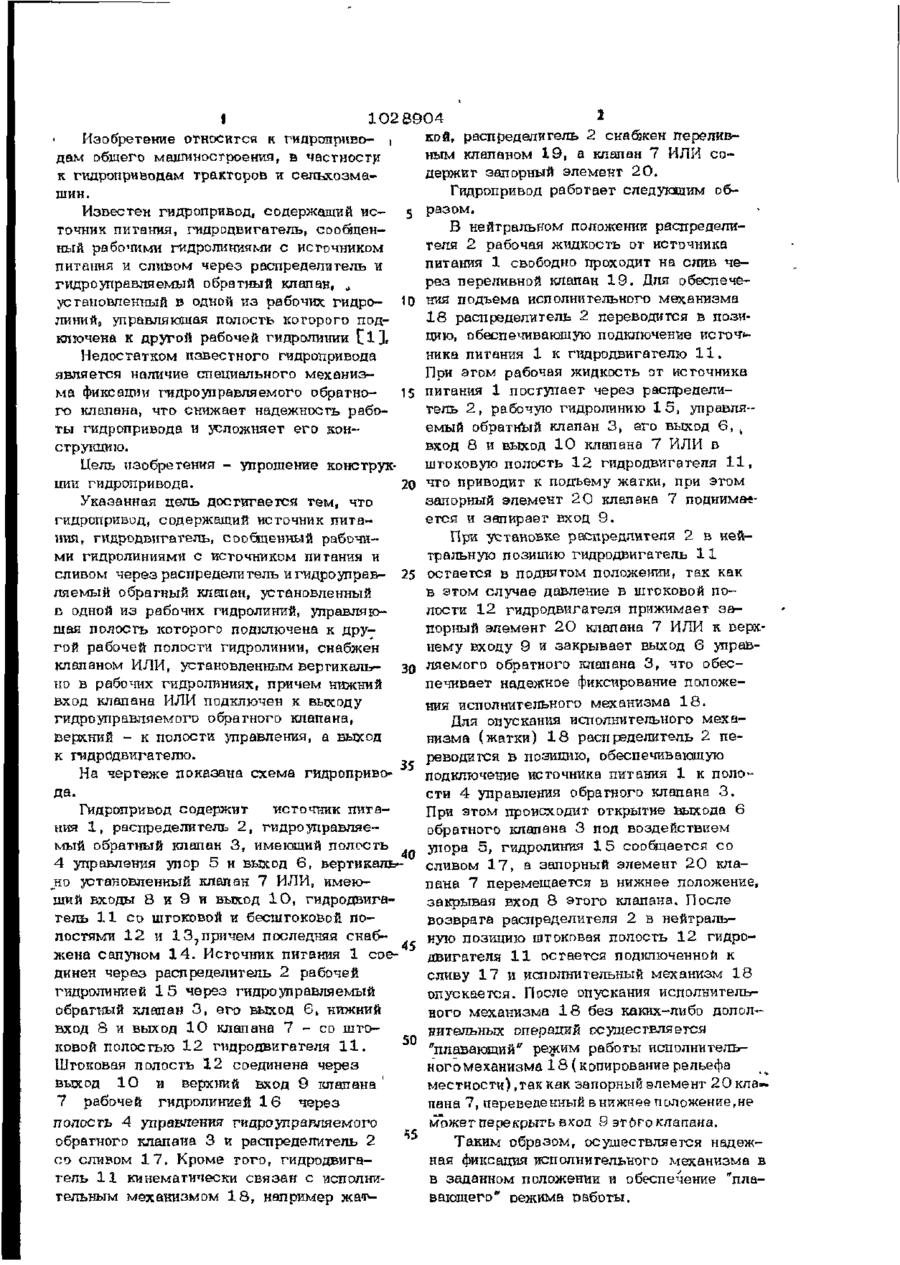

ГИДРОПРИВОД,, содержащий источник питания, гидродвигатель, сообщенный рабочими гидролиниями с источ ником питания и сливом через распредели; гель и гидроуправляемый обратный клапан, установленный в одной из рабочих гидролиний, управляющая полость которого подключена к другой рабочей полости гидролинии, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции, гидропривод снабжен клапаном ИЛИ, установленным вертикально в рабочих гидролиниях, причем нижний вход клапана ИЛИ подключен к выходу гидроугграв— ляемого обратного клапана, верхний - к полости управления, а выход - к гидродвигагелю. -...- • ; . С а 00 СО 1028904 гсой, распределитель 2 снабжен переливИзобретение относится к гидроприво- і ным клапаном 19, а клапан 7 ИЛИ содам общего машиностроения, в частности держит запорный элемент 2 0 . к гидроприводам тракторов и сельхозмашин. Гидропривод работает следующим обИзвестен гидропривод, содержащий ис- 5 разом. В нейтральном положении распределиточник питания, гидродвигагель, сообщенный рабочими гидролиниями с источником теля 2 рабочая жидкость от источника питания и сливом через распределитель и питания 1 свободно проходит на слив чегидроуправляемый обратный клапан, ., рез переливной клапан 1 9 . Для обеспечеустановленный в одной из рабочих гидро- Ю ния подъема исполнительного механизма литій, управляющая полость которого под1 8 распределитель 2 переводится в позиключена к другой рабочей гидролинии UlJ. цию, обеспечивающую подключение источи Недостатком известного гидропривода ника питания 1 к гидродвигателю 1 1 . является наличие специального механизПри этом рабочая жидкость ог источника ма фиксации гидроуправляемого обратно15 питания 1 поступает через распределиго клапана, что снижает надежность работель 2, рабочую гидролинию 1 5 , управляты гидропривода и усложняет его конемый обратный клапан 3, его выход 6, ^ струкцию. вход 8 и выход 1 0 клапана 7 ИЛИ в Цель изобретения - упрощение конструкштоковую полость 1 2 гидр о двигателя 1 1 , ции гидропривода. 20 что приводит к подъему жатки, при згом Указанная цель достигается тем, что запорный элемент 2 0 клапана 7 поднимагидропривод, содержащий источник питается и запирает вход 9 . ния, гидродвигагель, сообщенный рабочиПри установке распредлителя 2 в нейми гидролиниями с источником питания и тральную позицию гидродвигатель 1 1 сливом через распределитель и гидроуправ- 25 остается в поднятом положении, так как ляемый обратный клапан, установленный в этом случае давление в шгоковой пов одной из рабочих гидролиний, управляюлости 12 гидродвигателя прижимает защая полость которого подключена к друпорный элемент 2 0 клапана 7 ИЛИ к верхгой рабочей полости гидролинии, снабжен нему входу 9 и закрывает выход 6 управклапаном ИЛИ, установленным вертикаль- 30 ляемого обратного клапана 3, что обесно в рабочих гидролиниях, причем нижний печивает надежное фиксирование положевход клапана ИЛИ подключен к выходу ния исполнительного механизма 1 8 . гидроуправляемого обратного клапана, Для опускания исполнительного мехаверхний - к полости управления, а выход низма (жатки) 1 8 распределитель 2 пек гидродвигателю. реводится в позицию, обеспечивающую 35 На чертеже показана схема гидропривоподключение источника питания 1 к поло~ Да. сти 4 управления обратного клапана 3 . Гидропривод содержит источник питаПри этом происходит открытие выхода 6 ния 1, распределитель 2, гидроуправляеобратного клапана 3 под воздействием мый обратный клапан 3, имеющий полость упора 5, гидролиния 1 5 сообщается со 4 управления упор 5 и выход 6, вертикаль- сливом 1 7 , а запорный элемент 2 0 клано установленный клапан 7 ИЛИ, имеюпана 7 перемещается в нижнее положение, щий входы 8 и 9 и выход 1 0 , гидродвигазакрывая вход 8 этого клапана. После тель 11 со штоковой и бесшгоковой повозврата распределителя 2 в нейтральлостями 12 и 1 3 7 причем последняя снабную позицию штоковая полость 12 гидрожена сапуном 1 4 . Источник питания 1 соедвигателя 1 1 остается подключенной к динен через распределитель 2 рабочей сливу 1 7 и исполнительный механизм 1 8 гидролинией 1 5 через гидроуправляемый опускается. После опускания исполнительобратный клапан 3, его выход 6, нижний ного механизма 1 8 без каких-либо дополвход 8 и выход 1 0 клапана 7 - CD ШТОнительных операций осуществляется КОВОЙ полостью 12 гидродвигателя 1 1 . "плавающий" режим работы исполнительШтоковая полость 12 соединена через ного механизма 1 8 (копирование рельефа выход 1 0 и верхний вход 9 клапана ' местности),так как запорный элемент 2 0 кла7 рабочей гидролинией 1 6 через пана 7, переведенный в нижнее положение,не полость 4 управления гидроуправляемого может перекрыть вход 9 этого клапана. обратного клапана 3 и распределитель 2 Таким образом, осуществляется надежсо сливом 1 7 . Кроме того, гидродвиганая фиксация исполнительного механизма в гель 1 1 кинематически связен с исполнив заданном положении и обеспечение "плательным механизмом 1 8 , например жатвающего" режима работы. 1028904 Редактор М. Дылын Заказ 4927/33 Составитель В. Стесин Техред Т.Фанта Корректор А. Повх Тираж 717 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 1 3 0 3 5 , Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 *
