Амбразура фурменого приладу доменної печі

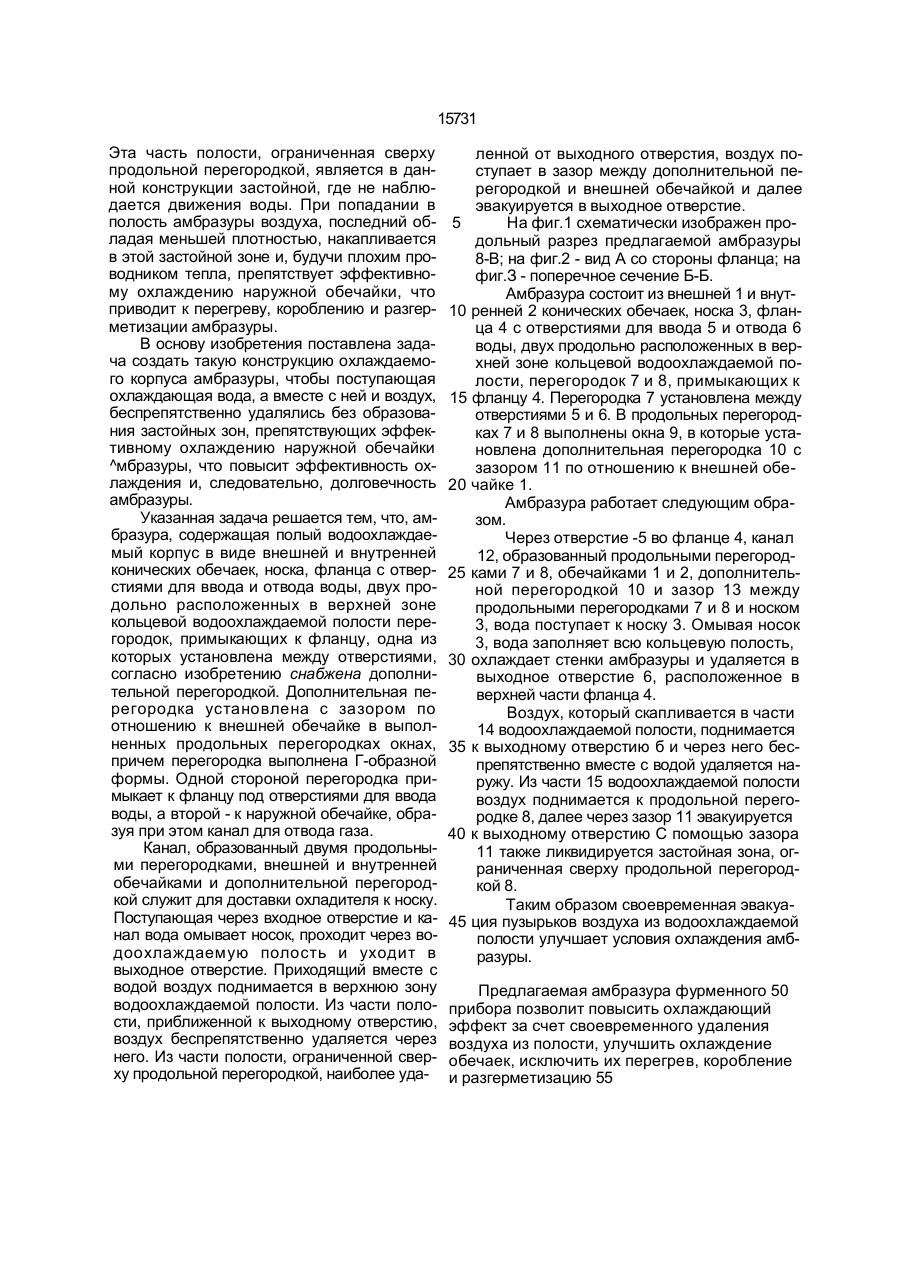

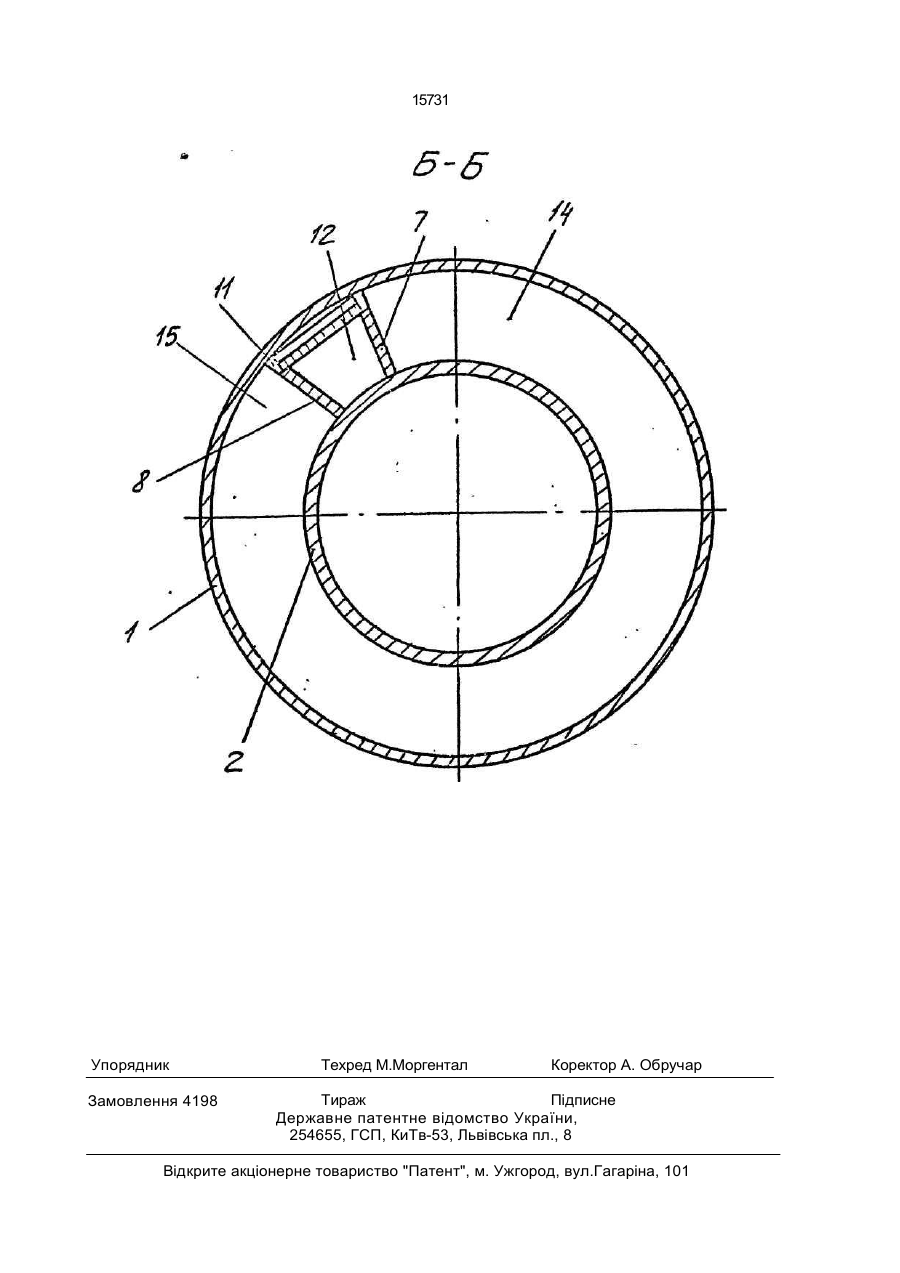

Амбразура фурменного прибора доменной печи, содержащая водоохладимый корпус в виде внешней и внутренней конических обечаек, носка, после фланца с отверстиями для ввода и отвода воды, двух продольно расположенных в верхней зоне кольцевой водоохлаждаемой полости перегородок, примыкающих к фланцу, одна из которых установлена между отверстиями, о т л и ч а ю щ а я с я тем, что она снабжена дополнительной перегородкой, установленной с зазором по отношению к внешней обечайке, выполненными в обеих продольных перегородках окнами, причем перегородка выполнена Г-образной формы, одной стороной она примыкает к фланцу под отверстием для ввода воды, а второй - к наружной обечайке, образуя при этом канал для отвода газа. Изобретение относится к черной металлургии, а именно, к фурменным приборам доменных печей. Известна амбразура фурменного прибора [1] в виде полого водоохлаждаемого корпуса, содержащего внешнюю и внутреннюю конические обечайки, носка, фланца с отверстиями для ввода и отвода воды, две продольно расположенные в верхней зоне кольцевой водоохлаждаемой полости перегородок, одна из которых установлена между отверстиями. Достоинством данной амбразуры является значительное снижение металлоемкости за счет выполнения ее полой, уменьшения расстояния между обечайками и выполнения корпуса сварным и тонко стенным (10 мм). В данной конструкции охладитель поступает в водоохлаждаемую полость прежде всего в наиболее теплонапряженной части (носку) через канал, образованный установленными по обе стороны от водоподводящего отверстия двумя продольными перегородками. Указанные перегородки одновременно являются упорами, увеличивающими жесткость амбразуры. Существенным недостатком амбразуры является отсутствие возможности эвакуации воздуха, поступающего в виде пузырьков с водой, который накапливается в верхней части охлаждаемой полости, примыкающей к продольной перегородке, наиболее удаленной от выходного отверстия. (20)95320172, 16.08.93 (21)4918098/SU (22)11.04.91 (24) 30.06.97 (46) 30.06.97. Бюл. № З (56) Чертеж амбразуры фурменного прибора № Д221591 -5СБ, Укргипромез, 1989. (72) Марченко Василь Іванович, Марголін Фелікс Михайлович, Ткаченко Євген Кос тянтинович, Решетніков Євген Костянтино вич, Яковчук Александр Ніколаєвіч (RU), Тюшняков Валерій Веніаміновіч (RU), Колмогорцев Сергей Андрєевіч (RU), Шмакова Тетяна Леонідовна С > ел -si со о 15731 Эта часть полости, ограниченная сверху продольной перегородкой, является в данной конструкции застойной, где не наблюдается движения воды. При попадании в полость амбразуры воздуха, последний обладая меньшей плотностью, накапливается в этой застойной зоне и, будучи плохим проводником тепла, препятствует эффективному охлаждению наружной обечайки, что приводит к перегреву, короблению и разгерметизации амбразуры. В основу изобретения поставлена задача создать такую конструкцию охлаждаемого корпуса амбразуры, чтобы поступающая охлаждающая вода, а вместе с ней и воздух, беспрепятственно удалялись без образования застойных зон, препятствующих эффективному охлаждению наружной обечайки ^мбразуры, что повысит эффективность охлаждения и, следовательно, долговечность амбразуры. Указанная задача решается тем, что, амбразура, содержащая полый водоохлаждаемый корпус в виде внешней и внутренней конических обечаек, носка, фланца с отверстиями для ввода и отвода воды, двух продольно расположенных в верхней зоне кольцевой водоохлаждаемой полости перегородок, примыкающих к фланцу, одна из которых установлена между отверстиями, согласно изобретению снабжена дополнительной перегородкой. Дополнительная перегородка установлена с зазором по отношению к внешней обечайке в выполненных продольных перегородках окнах, причем перегородка выполнена Г-образной формы. Одной стороной перегородка примыкает к фланцу под отверстиями для ввода воды, а второй - к наружной обечайке, образуя при этом канал для отвода газа. Канал, образованный двумя продольными перегородками, внешней и внутренней обечайками и дополнительной перегородкой служит для доставки охладителя к носку. Поступающая через входное отверстие и канал вода омывает носок, проходит через водоохлаждаемую полость и уходит в выходное отверстие. Приходящий вместе с водой воздух поднимается в верхнюю зону водоохлаждаемой полости. Из части полости, приближенной к выходному отверстию, воздух беспрепятственно удаляется через него. Из части полости, ограниченной сверху продольной перегородкой, наиболее уда ленной от выходного отверстия, воздух поступает в зазор между дополнительной перегородкой и внешней обечайкой и далее эвакуируется в выходное отверстие. 5 На фиг.1 схематически изображен продольный разрез предлагаемой амбразуры 8-В; на фиг.2 - вид А со стороны фланца; на фиг.З - поперечное сечение Б-Б. Амбразура состоит из внешней 1 и внут10 ренней 2 конических обечаек, носка 3, фланца 4 с отверстиями для ввода 5 и отвода 6 воды, двух продольно расположенных в верхней зоне кольцевой водоохлаждаемой полости, перегородок 7 и 8, примыкающих к 15 фланцу 4. Перегородка 7 установлена между отверстиями 5 и 6. В продольных перегородках 7 и 8 выполнены окна 9, в которые установлена дополнительная перегородка 10 с зазором 11 по отношению к внешней обе20 чайке 1. Амбразура работает следующим образом. Через отверстие -5 во фланце 4, канал 12, образованный продольными перегород25 ками 7 и 8, обечайками 1 и 2, дополнительной перегородкой 10 и зазор 13 между продольными перегородками 7 и 8 и носком 3, вода поступает к носку 3. Омывая носок 3, вода заполняет всю кольцевую полость, 30 охлаждает стенки амбразуры и удаляется в выходное отверстие 6, расположенное в верхней части фланца 4. Воздух, который скапливается в части 14 водоохлаждаемой полости, поднимается 35 к выходному отверстию б и через него беспрепятственно вместе с водой удаляется наружу. Из части 15 водоохлаждаемой полости воздух поднимается к продольной перегородке 8, далее через зазор 11 эвакуируется 40 к выходному отверстию С помощью зазора 11 также ликвидируется застойная зона, ограниченная сверху продольной перегородкой 8. Таким образом своевременная эвакуа45 ция пузырьков воздуха из водоохлаждаемой полости улучшает условия охлаждения амбразуры. Предлагаемая амбразура фурменного 50 прибора позволит повысить охлаждающий эффект за счет своевременного удаления воздуха из полости, улучшить охлаждение обечаек, исключить их перегрев, коробление и разгерметизацию 55 г Z 15731 Упорядник Замовлення 4198 Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
