Прилад для підтримування газової фази в термостаті

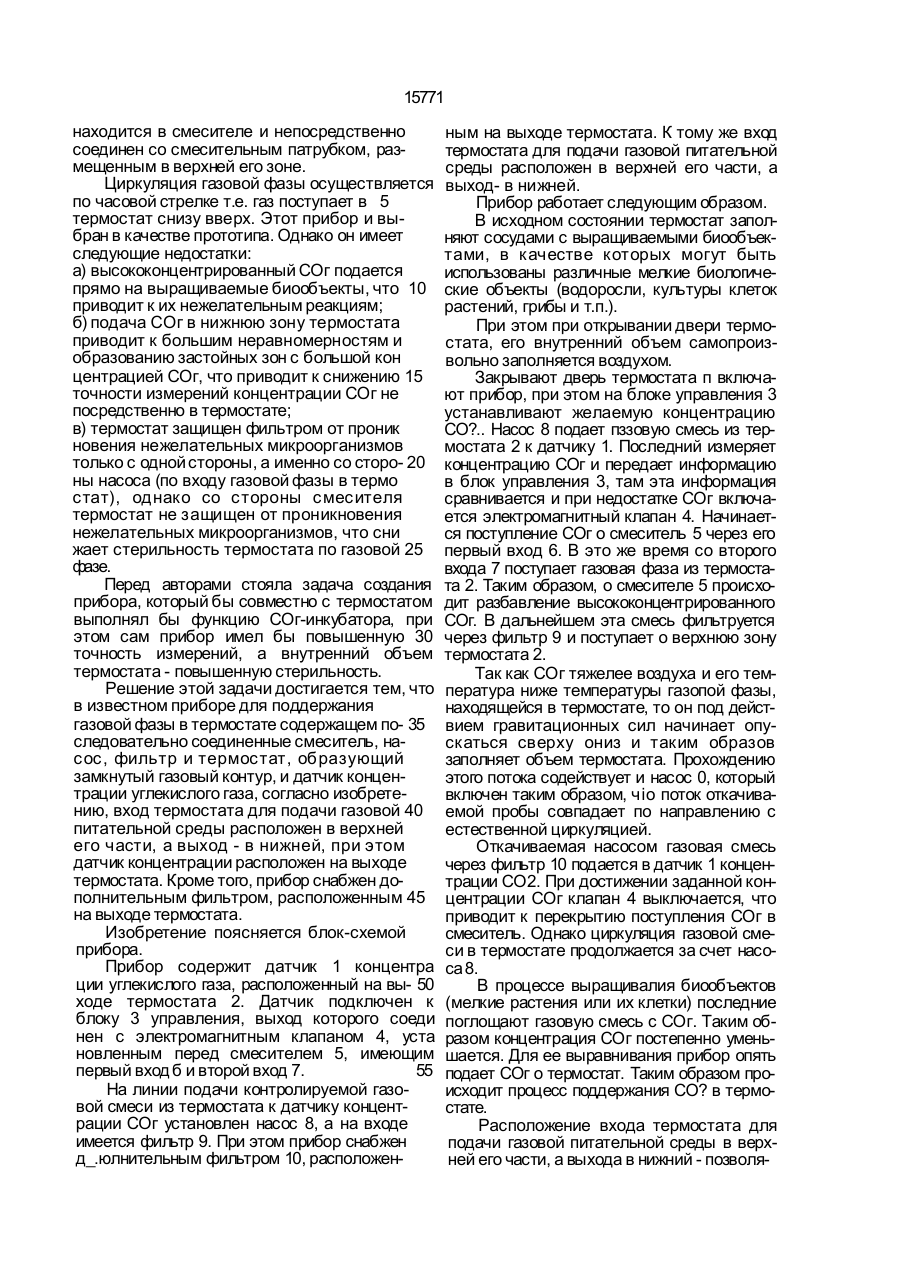

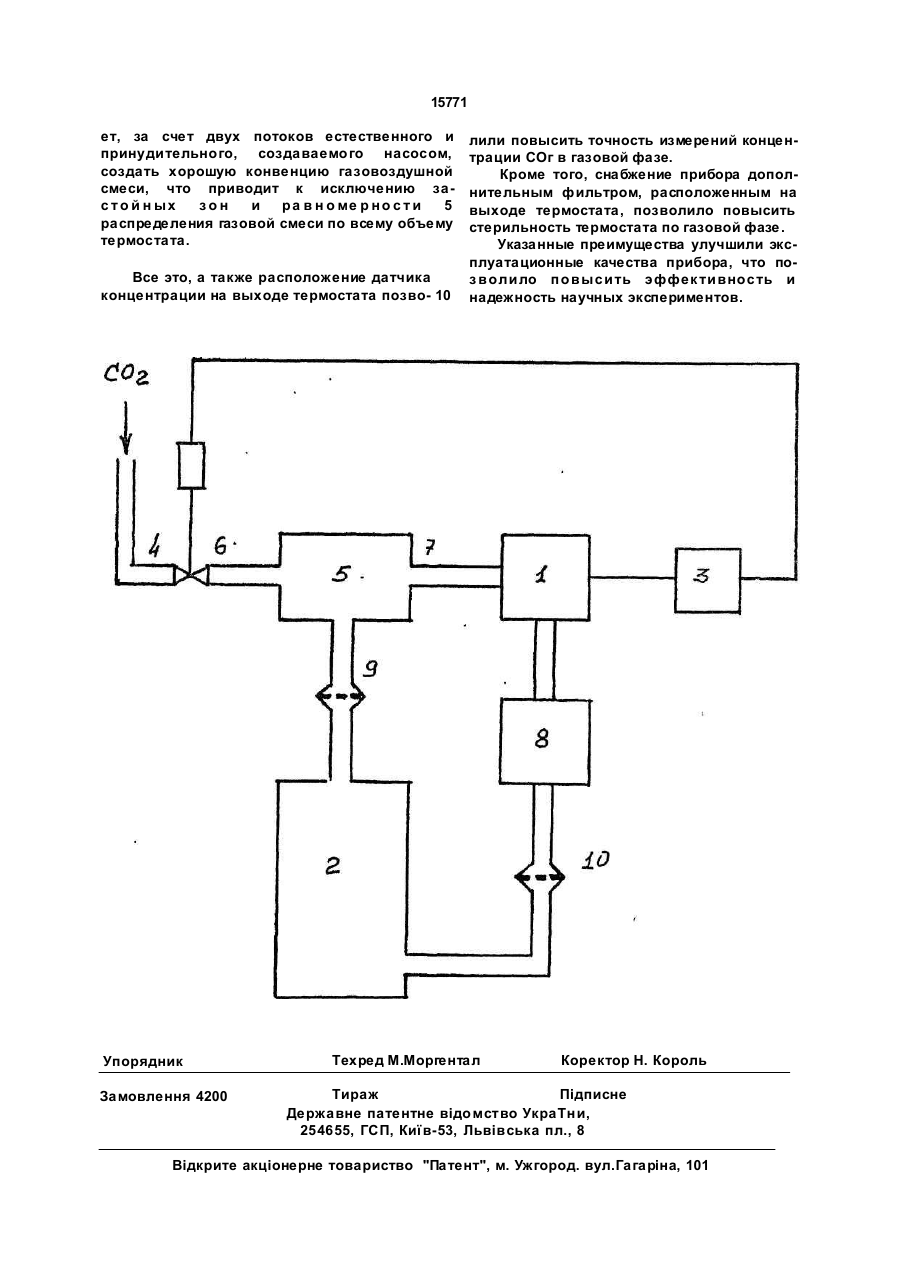

1. Прибор для поддержания газовой фазы в термостате, содержащий последовате льно соедине нные смесите ль, насос, фильтр и термостат, образующие замкнутый газовый контур и датчик концентрации углекислого газа, о т л и ч а ю щ и й с я тем, что вход термостата для подачи газовой питательной среды расположен в верхней его части, а выход - в нижней, при этом датчик концентрации расположен из выходе термостата. 2. Прибор по п. І . о т л и ч а ю щ и й с я тем, что он снабжен дополнительным фильтром, расположенным на выходе термостата. осуществляют через электромагнитный клапан. С помощью насоса ведут откачку пробы газовой смеси из термостата в датчик концентрации СОг [1J. Данный прибор имеет суще ственный недостаток, а именно, выброс в атмосферу газовой смеси из термостата, что нарушает экологию помещения, в котором эксплуатируется прибор. Кроме того, выброс некоторой части газовой смеси из термоста та, определенным образом нарушает его газовый и температурный режим, что ведет к повышенному расходу СОг. Известен и другой прибор [2] содержащий замкнутый газовый циркуляционный контур, который состоит из последовательно соединенных смесителя, отделителя влапи, на соса , ф ильтра, увла жните ля и термостата (культиватора) Сам термостат 15771 находится в смесителе и непосредственно соединен со смесительным патрубком, размещенным в верхней его зоне. Циркуляция газовой фазы осуществляется по часовой стрелке т.е. газ поступает в 5 термостат снизу вверх. Этот прибор и выбран в качестве прототипа. Однако он имеет следующие недостатки: а) высококонцентрированный СОг подается прямо на выращиваемые биообъекты, что 10 приводит к их нежелательным реакциям; б) подача СОг в нижнюю зону термостата приводит к большим неравномерностям и образованию застойных зон с большой кон центрацией СОг, что приводит к снижению 15 точности измерений концентрации СОг не посредственно в термостате; в) термостат защищен фильтром от проник новения нежелательных микроорганизмов только с одной стороны, а именно со сторо- 20 ны насоса (по входу газовой фазы в термо стат), однако со стороны смесителя термостат не защищен от проникновения нежелательных микроорганизмов, что сни жает стерильность термостата по газовой 25 фазе. Перед авторами стояла задача создания прибора, который бы совместно с термостатом выполнял бы функцию СОг-инкубатора, при этом сам прибор имел бы повышенную 30 точность измерений, а внутренний объем термостата - повышенную стерильность. Решение этой задачи достигается тем, что в известном приборе для поддержания газовой фазы в термостате содержащем по- 35 следовательно соединенные смеситель, насос , фильтр и термостат, образующий замкнутый газовый контур, и датчик концентрации углекислого газа, согласно изобретению, вход термостата для подачи газовой 40 питательной среды расположен в верхней его части, а выход - в нижней, при этом датчик концентрации расположен на выходе термостата. Кроме того, прибор снабжен дополнительным фильтром, расположенным 45 на выходе термостата. Изобретение поясняется блок-схемой прибора. Прибор содержит датчик 1 концентра ции углекислого газа, расположенный на вы- 50 ходе термостата 2. Датчик подключен к блоку 3 управления, выход которого соеди нен с электромагнитным клапаном 4, уста новленным перед смесителем 5, имеющим первый вход б и второй вход 7. 55 На линии подачи контролируемой газовой смеси из термостата к датчику концентрации СОг установлен насос 8, а на входе имеется фильтр 9. При этом прибор снабжен д_.юлнительным фильтром 10, расположен ным на выходе термостата. К тому же вход термостата для подачи газовой питательной среды расположен в верхней его части, а выход- в нижней. Прибор работает следующим образом. В исходном состоянии термостат заполняют сосудами с выращиваемыми биообъектами, в качестве которых могут быть использованы различные мелкие биологические объекты (водоросли, культуры клеток растений, грибы и т.п.). При этом при открывании двери термостата, его внутренний объем самопроизвольно заполняется воздухом. Закрывают дверь термостата п включают прибор, при этом на блоке управления 3 устанавливают желаемую концентрацию СО?.. Насос 8 подает пззовую смесь из термостата 2 к датчику 1. Последний измеряет концентрацию СОг и передает информацию в блок управления 3, там эта информация сравнивается и при недостатке СОг включается электромагнитный клапан 4. Начинается поступление СОг о смеситель 5 через его первый вход 6. В это же время со второго входа 7 поступает газовая фаза из термостата 2. Таким образом, о смесителе 5 происходит разбавление высококонцентрированного СОг. В дальнейшем эта смесь фильтруется через фильтр 9 и поступает о верхнюю зону термостата 2. Так как СОг тяжелее воздуха и его температура ниже температуры газопой фазы, находящейся в термостате, то он под действием гравитационных сил начинает опускаться сверху ониз и таким образов заполняет объем термостата. Прохождению этого потока содействует и насос 0, который включен таким образом, чіо поток откачиваемой пробы совпадает по направлению с естественной циркуляцией. Откачиваемая насосом газовая смесь через фильтр 10 подается в датчик 1 концентрации СО2. При достижении заданной концентрации СОг клапан 4 выключается, что приводит к перекрытию поступления СОг в смеситель. Однако циркуляция газовой смеси в термостате продолжается за счет насоса 8. В процессе выращивалия биообъектов (мелкие растения или их клетки) последние поглощают газовую смесь с СОг. Таким образом концентрация СОг постепенно уменьшается. Для ее выравнивания прибор опять подает СОг о термостат. Таким образом происходит процесс поддержания СО? в термостате. Расположение входа термостата для подачи газовой питательной среды в верхней его части, а выхода в нижний - позволя 15771 ет, за счет двух потоков естественного и принудительного, создаваемого насосом, создать хорошую конвенцию газовоздушной смеси, что приводит к исключению зас т о й н ых зо н и ра в н о ме р но с т и 5 распределения газовой смеси по всему объему термостата. Все это, а также расположение датчика концентрации на выходе термостата позво- 10 Упорядник Замовлення 4200 лили повысить точность измерений концентрации СОг в газовой фазе. Кроме того, снабжение прибора дополнительным фильтром, расположенным на выходе термостата, позволило повысить стерильность термостата по газовой фазе. Указанные преимущества улучшили эксплуатационные качества прибора, что поз волило повысить эффек тивность и надежность научных экспериментов. Техред М.Моргентал Коректор Н. Король Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, Киї в-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород. вул.Гагаріна, 101
