Пристрій для збудження сейсмічних коливань

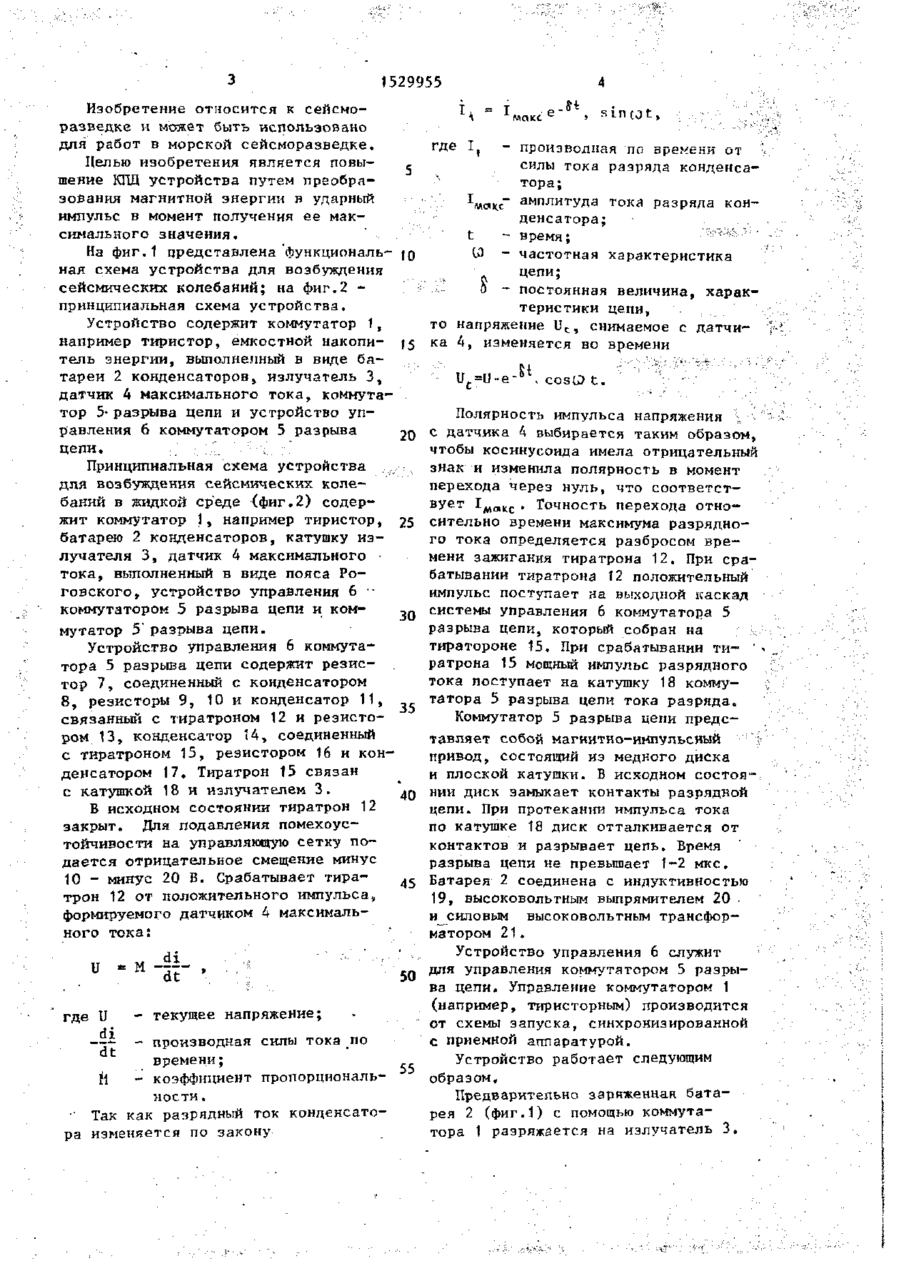

для СЛУЖН.НОЮ 0 P. СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИ* РЕСПУБЛИК rirti V131 (50 4 G 01 V 1/04 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР (21) 4291285/31-25 (22) 28.07.87 t (7О Харькове; ий политехнический институт им.Б-И«Ленина (72) А.Г.Гурии, В.ЯЛладченко, Ю„В„Михайлусь, Б.Г.Набоїз, Н„В.Вадиков и Ю.А„Бяков (53) 550.834 (088,8) (56) Авторское свидетельство СССР I 280900, кл. G 01 V 1/1 A3, 1966. » Авторское свидетельство СССР К 399809, кл. G 01 V 1/04, 1968. (54) УСТРОЙСТВО ДЛЯ ВОЗБУЖДЕНИЯ СЕЙСМИЧЕСКИХ КОЛЕБАНИЙ 46-89 (57) Изобретение относится к сейсморазведке и может быть использовано для работ в морской сейсморазведке» Целью изобретения является повышение КПД устройства для возбуждения сейсмических колебаний путем преобразования магнитной энергии в ударный импульс в момент ее максимального значения о Электрическая схема устройства для возбуждения сейсмических колебаний содержит коммутатор 1, например тиристор, батарею,конденсаторов, катушку излучателя 3, датчик А максимального тока, устройство управления коммутатора 5 разрыва цепи. 1 з.п, ф-лы, 2 ил. 1529955 Изобретение относится к сейсморазведке и может быть использовано для работ в морской сейсморазведке. Целью изобретения является повышение КПД устройства путем преобразования магнитной энергии в ударный импульс в момент получения ее максимального значения. На фиг.1 представлена функциональ- 10 ная схема устройства для возбуждения сейсмических колебаний; на фиг.2 принципиальная схема устройства. Устройство содержит коммутатор 1, например тиристор, емкостной накопи- 15 тель энергии, выполненный в виде батареи 2 конденсаторов, излучатель 3, датчик 4 максимального тока, коммутатор 5- разрыва цепи и устройство управления 6 коммутатором 5 разрыва 20 цепи. Принципиальная схема устройства для возбуждения сейсмических колебаний в жидкой среде (фиг.2) содержит коммутатор 1, например тиристор, 25 батарею 2 конденсаторов, катушку излучателя 3, датчик 4 максимального тока, выполненный в виде пояса Роговского, устройство управления 6 • коммутатором 5 разрыва цепи и ком30 мутатор 5' разрыва цепи. Устройство управления 6 коммутатора 5 разрыва цепи содержит резистор 7, соединенный с конденсатором 8, резисторы 9, 10 и конденсатор 11, 35 связанный с тиратроном 12 и резистором 13, конденсатор 14, соединенный с тиратроном 15, резистором 16 и конденсатором 17. Тиратрон 15 связан с катушкой 18 и излучателем 3. 40 В исходном состоянии тиратрон 12 закрыт. Для подавления помехоустойчивости на управляющую сетку подается отрицательное смещение минус 10 - минус 20 В. Срабатывает тира45 трон 12 от положительного импульса, формируемого датчиком 4 максимального тока: = I макс -fit sin COt, где I производная по времени от силы тока разряда конденсатора; амплитуда тока разряда конденсатора; ;; время; С О частотная характеристика цепи; постоянная величина, характеристики цепи, то напряжение U c , снимаемое с датчика 4, изменяется во времени І U c =U-e ( cosQ t. Полярность импульса напряжения с датчика 4 выбирается таким образом, чтобы косинусоида имела отрицательный знак и изменила полярность в момент перехода через нуль, что соответствует I /лаке Точность перехода относительно времени максимума разрядного тока определяется разбросом времени зажигания тиратрона 12. При срабатывании тиратрона 12 положительный импульс поступает на выходной каскад системы управления 6 коммутатора 5 разрыва цепи, который собран на тиратороне 15. При срабатывании ти- ратрона 15 мощный импульс разрядного тока поступает на катушку 18 коммутатора 5 разрыва цепи тока разряда. Коммутатор 5 разрыва цепи представляет собой магнитно-импульсный і привод, состоящий из медного диска и плоской катушки. В исходном состоя-, нии диск замыкает контакты разрядной цепи. При протекании импульса тока по катушке 18 диск отталкивается от контактов и разрывает цепь. Время разрыва цепи не превышает 1-2 мкс е Батарея 2 соединена с индуктивностью 19, высоковольтным выпрямителем 20 и силовым высоковольтным трансформатором 21 . Устройство управления 6 служит для управления коммутатором 5 разры50 ва цепи. Управление коммутатором 1 (например, тиристорным) производится текущее напряжение; где U от схемы запуска, синхронизированной di с приемной аппаратурой. производная силы тока по "dt Устройство работает следующим времени; 55 образом. ї ї - коэффициент пропорциональПредварительно заряженная батаности . рея 2 (фиг.1) с помощью коммутаТак как разрядный ток конденсатотора 1 разряжается на излучатель 3. ра изменяется по закону 5 1 529955 В момент протекания максимального тока ток датчика k максимального тока выдает импульс на устройство управления 6 коммутатора 5 разрыва цепи. При этом в начальный момент нарастания тока перемещения мембраны (не показана) излучателя 3 не происходит. Время начала движения зависит от соотношения частоты разрядного тока конденсаторной батареи 2 и собственной частоты колебаний мембраны излучателя . Так как собственная частота колебаний мембраны меньше частоты разрядного токл, ее движение запаэдвает по фазе относительно тока. Затем цепь ра?мыкаетсч. Энергия магнитного поля, накопленного в катушке излучателя 3, преобразуется в ударный импульс, который ускоряет мембрану, образуя кавитационный удар в жидкой среде^ и, распространяясь к исследуемой поверхности дна, получают отраженные колебания от границы дна и придонных осадков. ^ * чатель, зарядное устройство, емкостной накопитель энергии, включенные параллельно, и устройство коммутации, установленное последовательно в цепи излучателя, о т л и ч а ю щ е е с я тем, что, с целью повышения КПД устройства путем преобразования магнитной энергии в ударный импульс (Q в момент получения ее максимального значения, в него дополнительно введены коммутатор разрыва цепи тока разряда и датчик максимального тока, установленные последовательно с из15 лучателем, при этом датчик максимального тока связан через устройство управления коммутатором разрыва цепи тока с коммутатором разрыва цепи. 20 2. Устройство по п . 1 , о т л и ч а ю щ е е с я тем, что датчик максимального тока выполнен в виде дифференцирунлцего устройства. 25 3, Устройство по п . 1 , о т л и ч а ю щ е е с я тем, что устройство Ф о р м у л а и з о б р е т е н и я управления коммутатором разрыва цепи выполнено по двухка*кадной схеме, 1; Устройство для возбуждения сейс- '30 при этом первый его каскад выполнен в віще схемы сравнения. мических колебаний, содержащее излу фиш 2 1529955 Составитель О.Комаров Редактор В.Трубченко Техред Л.Олкйнык Корректор э.Лончакова Заказ 2422/ДСП Тираж 357 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-Ч5, Раушская наб., д. 4/5 Производитврнно-иэдательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
