Формула / Реферат

Источник сейсмических колебаний, содержащий транспортную базу, излучатель, выполненный в виде плит, каждая из которых снабжена плоской катушкой, подключенной к источнику тока, и инерционную массу, отличающийся тем, что, с целью повышения эффективности сейсморазведки путем создания фазоманипулированных импульсов давления, излучатель выполнен в виде разделенных инерционной массой двух пар плит, верхняя из которых с одной стороны скреплена с инерционной массой, а с другой стороны - с транспортным средством, при этом катушки верхней пары плит включены последовательно и согласно, а нижней пары плит - последовательно-встречно.

Текст

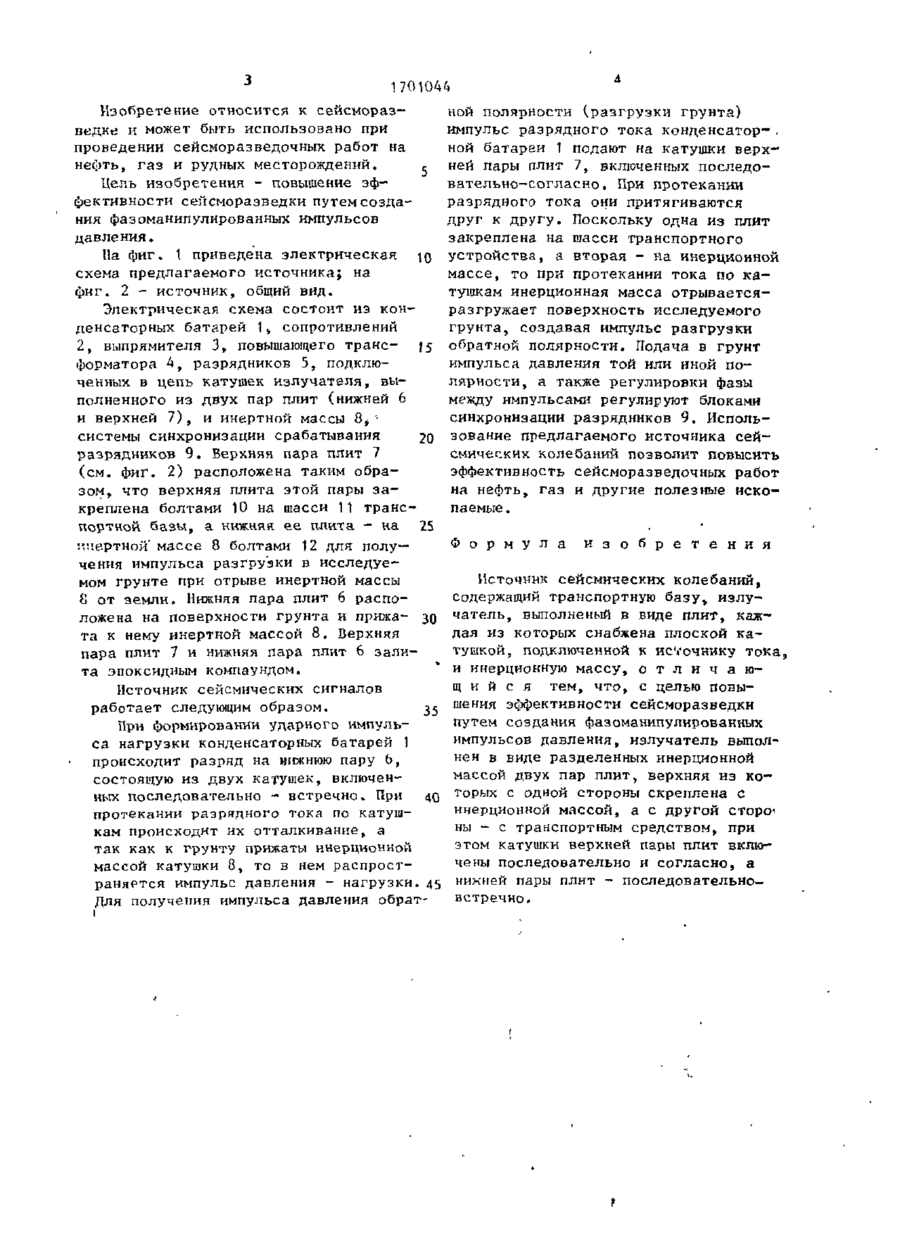

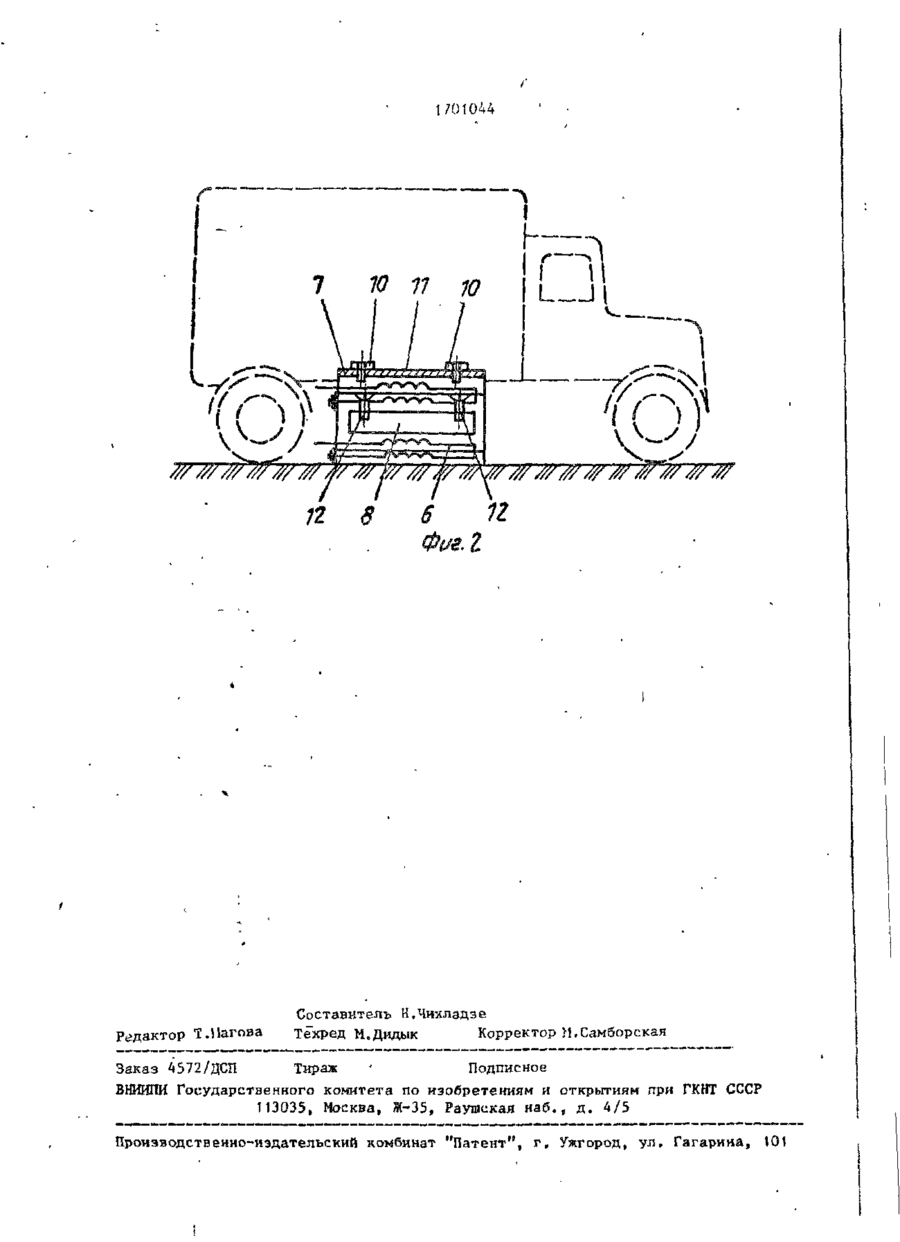

Изобретение относится к источникам волн и может быть использовано для сейсморазведки. Оно позволяет создать фазоманипулированные импульсы давления. Излучатель выполнен в виде 7-9 разделенных инерционной массой 8 двух пар плит: верхней 7 и нижней 6. При протекании разрядного тока по катушкам, прижатым инерционной массой 8 ' к грунту, происходит их расталкивание, и в грунте распространяется импульс давления. Для получения импульса о б ратной полярности (разгрузки) импульс разрядного тока батареи 1 подают на катушку верхней пары плит 7, включенных последовательно-согласно. При протекании тока верхняя пара плит притягивается друг к другу и тянут за собой инерционную массу 8 вверх. Грунт разгружается, создается импульс разгрузки. Создание фазоманипулированных импульсов позволяет повысить эффективность сейсморазведки. 2 ил. 1701044 Изобретение относится к сейсморазведке и может быть использовано при проведении сеисморазведочных работ на нефть, газ и рудных месторождений. Цель изобретения - повышение эффективности сейсморазведки путем создания фазоманипулированных импульсов давления. На фиг. 1 приведена электрическая 10 схема предлагаемого источника; на фиг. 2 - источник, общий вид. Электрическая схема состоит из конденсаторных батарей 1, сопротивлений 2, выпрямителя 3, повышающего транс- 15 форматора 4, разрядников 5, подключенных в цепь катушек излучателя, выполненного из двух пар плит (нижней 6 и верхней 7 ) , и инертной массы 8,• системы синхронизации срабатывания 20 разрядников 9. Верхняя пара плит 7 (см. фиг. 2) расположена таким образом, что верхняя плита этой пары закреплена болтами 10 на шасси 11 транспортной базы, а нижняя ее плита - на 25 инертной' массе 8 болтами 12 для получения импульса разгрузки в исследуемом грунте при отрыве инертной массы 8 от земли. Нижняя пара плит 6 расположена на поверхности грунта и прижа- 30 та к нему инертной массой 8. Верхняя пара плит 7 и нижняя пара плит 6 залита эпоксидным компаундом. ной полярности (разгрузки грунта) импульс разрядного тока конденсатор- ной батареи 1 подают на катушки верхней пары плит 7, включенных последовательно-согласно. При протекании разрядного тока они притягиваются друг к другу. Поскольку одна из плит закреплена на шасси транспортного устройства, а вторая - на инерционной массе, то при протекании тока по катушкам инерционная масса отрываетсяразгружает поверхность исследуемого грунта, создавая импульс разгрузки обратной полярности. Подача в грунт импульса давления той или иной полярности, а также регулировки фазы между импульсами регулируют блоками синхронизации разрядников 9. Использование предлагаемого источника сейсмических колебаний позволит повысить эффективность сеисморазведочных работ на нефть, газ и другие полезные ископаемые . Ф о р м у л а и з о б р е т е н и я Источник сейсмических колебаний, содержащий транспортную базу, излучатель, вылолненый в виде плит, каждая из которых снабжена плоской катушкой, подключенной к источнику тока, и инерционную массу, о т л и ч а ю щ и й с я тем, что, с целью повыИсточник сейсмических сигналов шения эффективности сейсморазведки работает следующим образом. 35 путем создания фазоманипулированных При формировании ударного импульимпульсов давления, излучатель выполса нагрузки конденсаторных батарей 1 нен в виде разделенных инерционной происходит разряд на нижнюю пару 6, массой двух пар плит, верхняя из косостоящую из двух катушек, включенторых с одной стороны скреплена с ных последовательно - встречно. При 40 инерционной массой, а с другой сторож протекании разрядного тока по катушны - с транспортным средством, при кам происходит их отталкивание, а этом катушки верхней пары плит вклютак как к грунту прижаты инерционной чены последовательно и согласно, а массой катушки 8, то в нем распространяется импульс давления - нагрузки. 45 нижней пары плит - последовательновстречно. Для получения импульса давления обрат 1/01044 Ґ 7 10 V Ю W •~7/ wwwwwwwwww 12 Редактор Т.Пагова 8 6 Составитель Н.Чихладзе Техред М.Дидык Корректор М-Самборская Заказ 4572/ДСП Тираж ' Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская иаб., д. 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Source of seismic vibrations

Автори англійською

Hurin Anatolii Hryhorovych, Lytvynenko Oleh Oleksandrovych, Chelombytko Hanna Viktorivna, Besprozvannykh Hanna Viktorivna, Skybyna Svvitlana Pavlivna, Shneerson Mykhail Borysovych

Назва патенту російською

Источник сейсмических колебаний

Автори російською

Гурин Анатолий Григорьевич, Литвиненко Олег Александрович, Челомбитько Анна Викторовна, Безпрозванных Анна Викторовна, Скибина Светлана Павловна, Шнеерсон Михаил Борисович

МПК / Мітки

МПК: G01V 1/02

Мітки: джерело, коливань, сейсмічних
