Спосіб збудження сейсмічних коливань

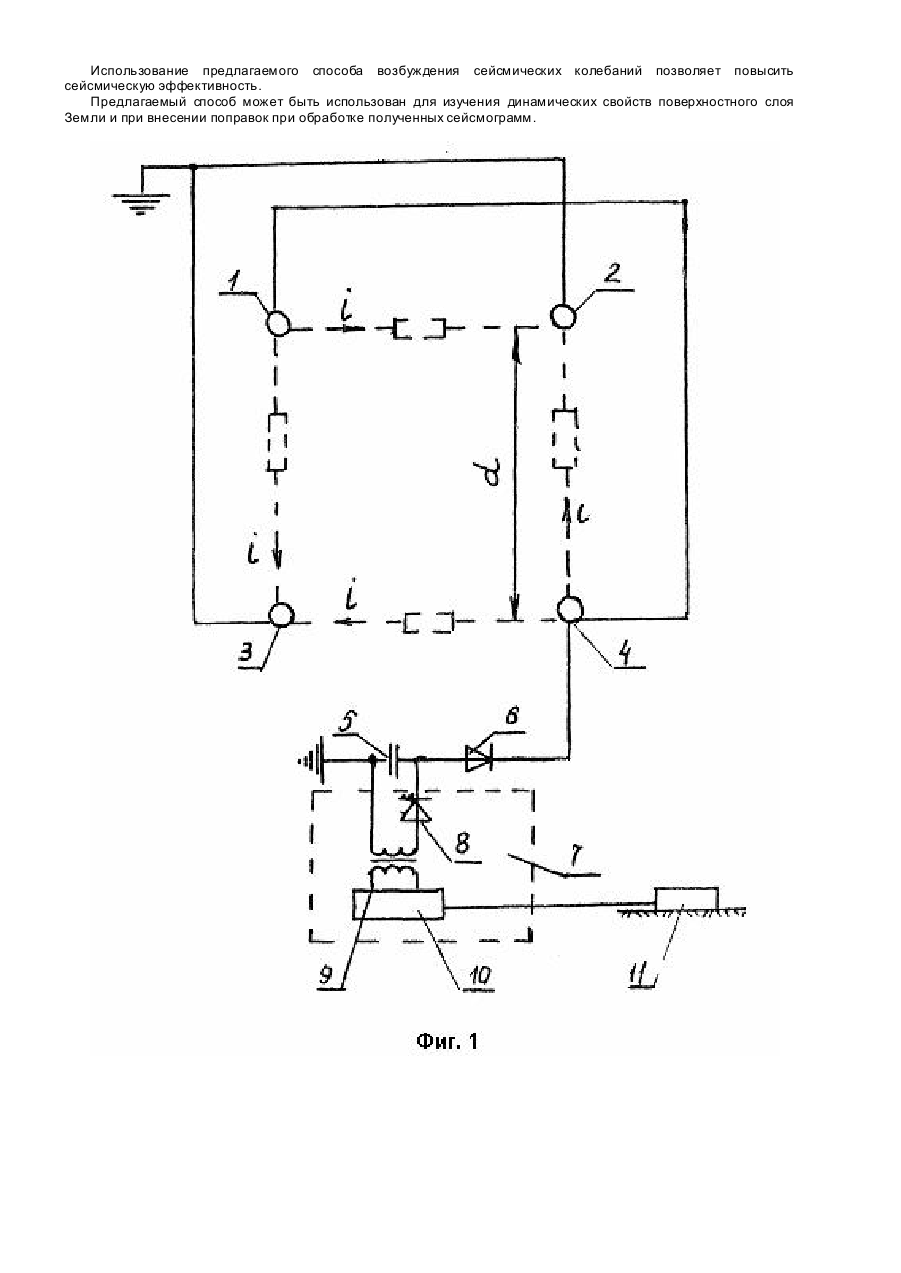

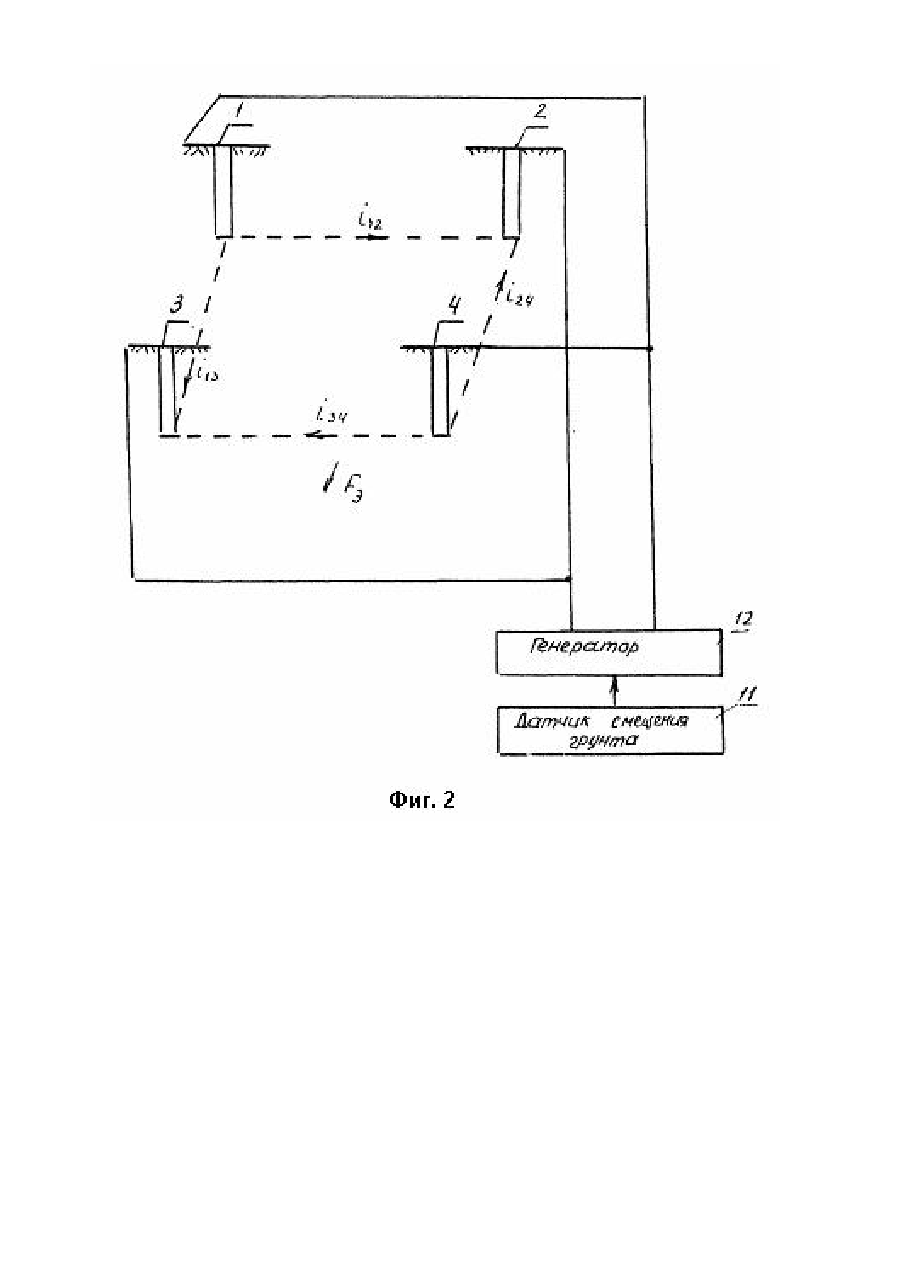

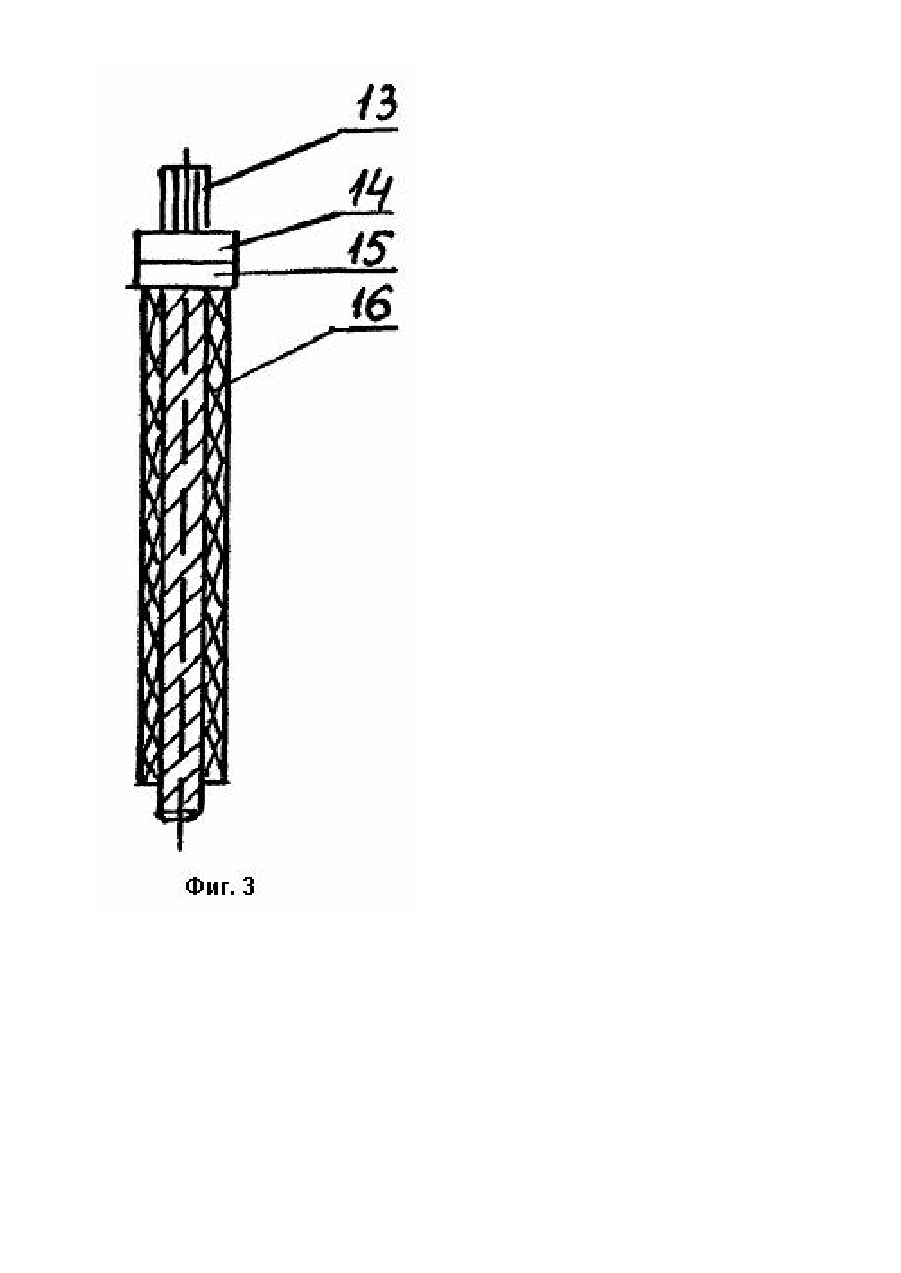

Изобретение относится к области сейсморазведки, а именно, к способам возбуждения сейсмических колебаний, и может быть использовано для работ в наземной сейсморазведке. Известен способ возбуждения сейсмических колебаний [1], основанный на использовании нелинейных явлений в грунте при воздействии на него двух относительно высокочастотных колебаний с резонансной частотой, находящейся в часто тном диапазоне полезного излучения. Однако способ малоэффективен, имеет низкую стабильность частоты полезного излучения при работе в различных средах, процесс модуляции несущей частоты сложен. Наиболее близким техническим решением является способ возбуждения сейсмических колебаний [2], включающий погружение электродов в гр унт и подачу на них электрического импульса от накопителя энергии. Электроды (первый вибратор), установлены в земле параллельно друг относительно друга на расстоянии, равном или превышающем размеры основного другого вибратора. Способ основан на использовании нелинейных явлений в грунте при воздействии на него двух относительно высокочастотных колебаний с резонансной частотой, совпадающей с частотным диапазоном полезного излучения. Этот способ возбуждения сейсмических колебаний имеет низкую стабильность частоты полезного излучения при работе в различных средах; процесс модуляции несущей частоты сложен. Способ имеет низкую сейсмическую эффективность. В основу изобретения поставлена задача создать такой способ возбуждения сейсмических колебаний, в котором новое расположение электродов в грунте позволяет расширить диапазон применения при разных электрических характеристиках гр унта и за счет этого повысить сейсмическую эффективность способа. Поставленная задача решается тем, что в способе возбуждения сейсмических колебаний, включающем погружение электродов в грунт и подачу на них электрического импульса от накопителя энергии, согласно изобретению, электроды располагают в гр унте в угла х квадрата, сторона которого выбрана из условия: где U - напряжение, приложенное к электродам; Еr - допустимое пробивное напряжение данного грунта. Это позволяет расширить диапазон применения по электрическим характеристикам грунта и, соответственно, повысить сейсмическую эффективность. Способ возбуждения сейсмических колебаний поясняется чертежами. На фиг. 1 приведена электрическая схема устройства, с помощью которого осуществляется способ возбуждения сейсмических колебаний; на фиг. 2 - расположение электродов в грунте; на фиг. 3 - конструкция электрода. Устройство (фиг. 1) содержит электроды 1, 2, 3, 4, расположенные в углах квадрата, сторона которого выбрана из условия: где U - напряжение, приложенное к электродам; Еr - допустимое пробивное напряжение данного грунта. Устройство содержит также емкостной накопитель энергии 5, соединенный с коммутатором 6, зарядное устройство 7, содержащее диод 8, трансформатор 9, блок регулируемого зарядного напряжения 10, датчик смещения грунта 11. Зарядное устройство 7 связано с накопителем энергии 5 и коммутатором 6 и с датчиком смещения грунта 11. Накопитель энергии 5 заряжается от источника постоянного тока. которым может служить генератор. На фиг. 2 показано расположение электродов в исследуемом грунте. Электроды 1, 2, 3, 4 расположены в грунте в угла х квадрата, связанные с датчиком смещения 11 и генератором 12. Fэ - электродинамическая сила. Электрод (фиг. 3) содержит стержень 13, на котором размещены гайки 14 и 15. Стержень 13 электрода покрыт слоем изоляции 16 на всю длину, кроме нижней торцевой части. Способ осуществляется следующим образом. На поверхности грунта располагают электроды в углах квадрата, сторону которого выбирают из условия: где U - напряжение, приложенное к электродам; Еr - допустимое пробивное напряжение данного грунта. Предварительно заряжают емкостной накопитель энергии 5 и подают пусковой импульс на коммутатор 6. Происходит разряд накопителя энергии 5 на электроды 3 и 4. При срабатывании коммутатора 6 в контуре возникают разрядные токи (встречные І13 и І24, а также І34 и I12), протекающие через исследуемый грунт. Вн утри исследуемой среды происходит взаимодействие токов между собой, возникают электродинамические силы Fэ, возбуждающие в среде сейсмические колебания. Амплитуду тока регулируют датчиком смещения грунта 11 и блоком регулирования зарядного напряжения 10, а глубин у протекания тока - глубиной погружения в грунт. Пример. Предлагаемый способ возбуждения сейсмических колебаний реализован следующим образом. На поверхности грунта электроды диаметром 10 мм располагают в углах квадрата, сторона которого 500 мм. К электродам прикладывают напряжение 50 кВ. Электроды погружены в грунт на глубину ~0,8-1,5 м. Допустимое пробивное напряжение грунта - 0,1 кВ/мм. Предварительно заряжают емкостной накопитель энергии 5. Подают пусковой импульс t = 2 × 10-3 с на коммутатор 6. Происходит разряд накопителя энергии 5 на электроды 3 и 4. При срабатывании коммутатора 6 в контуре возникают разрядные токи І13 и І24, а также І34 и l12, протекающие через исследуемый грунт (Imax = 5.102 А). Внутри исследуемой среды происходит взаимодействие токов между собой, возникают электродинамические силы, возбуждающие в среде сейсмические колебания. Амплитуду тока регулируют датчиком смещения грунта 11 и блоком регулирования зарядного напряжения 10, а глубину протекания тока - глубиной погружения в грунт. Использование предлагаемого способа возбуждения сейсмических колебаний позволяет повысить сейсмическую эффективность. Предлагаемый способ может быть использован для изучения динамических свойств поверхностного слоя Земли и при внесении поправок при обработке полученных сейсмограмм.
