Сигнальний патрон

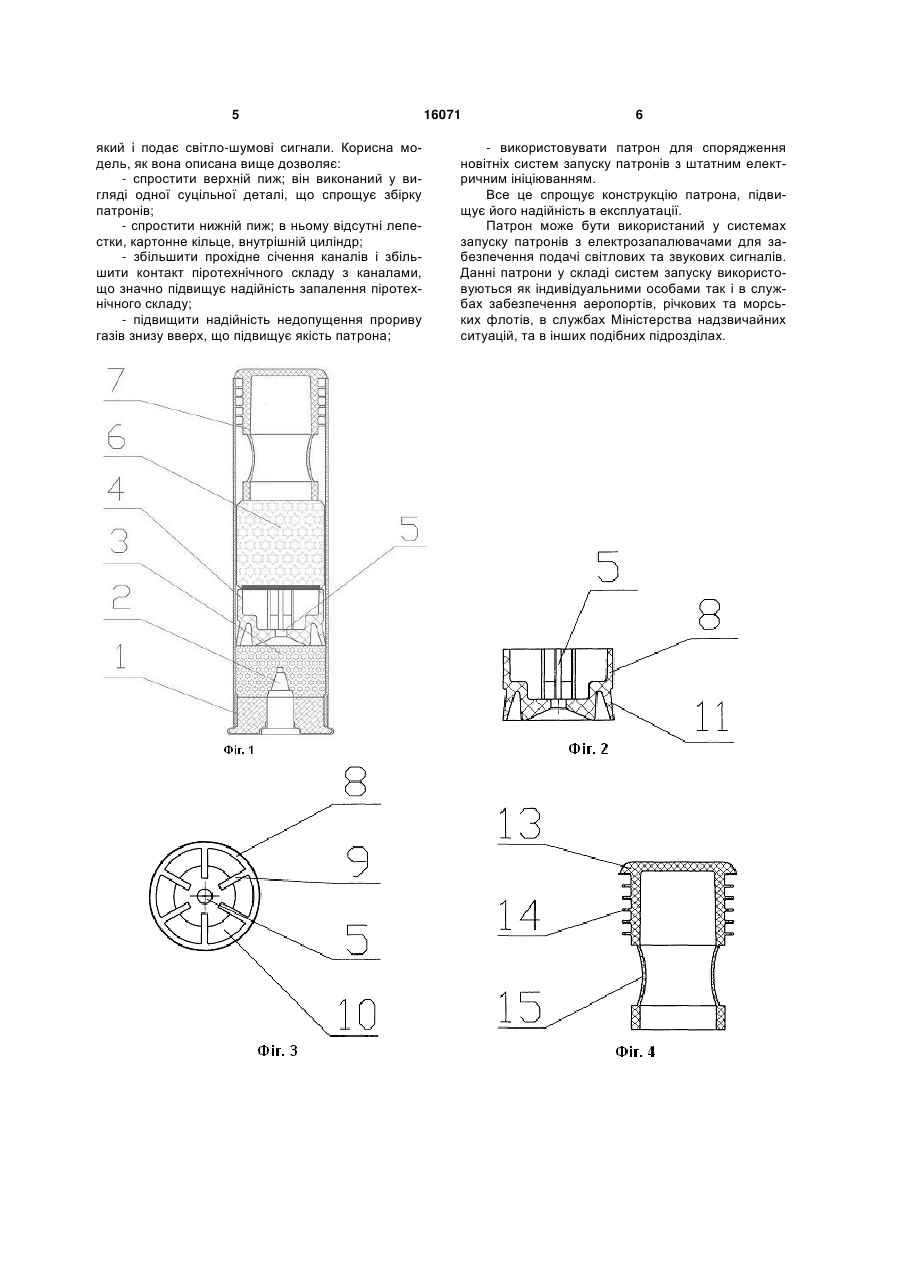

1. Сигнальний патрон, що складається з гільзи, всередині якої послідовно розміщені капсульзапальник, метальний заряд, нижній пиж з скрізним каналом з обтюратором, піротехнічний склад і верхній пиж, при цьому нижній пиж має зовнішній циліндр, всередині якого виконані ребра жорсткості, які утворюють канали, який відрізняється тим, що верхній пиж виконаний у вигляді однієї суціль 3 - піротехнічний склад розміщується на нижньому пижі. Цей пиж має картонне кільце на яке і встановлюється піротехнічний склад. Це кільце має центральний отвір, який з'єднаний з скрізним каналом нижнього пижа. Через цей отвір і канал і проходить запалення піротехнічного складу. Але цей отвір і канал мають мале прохідне січення. Тому в деяких випадках піротехнічний склад не запалюється, що знижує якість патрона по запалюванню піротехнічного складу; - в сигнальному патроні використовується ударний капсуль-запальник, що не дозволяє його використання в системах з засобами електричного ініціювання. Ці недоліки значно знижують надійність і якість патрона. В основу корисної моделі поставлено задачу створення сигнального патрону шляхом зміни його конструкції, що підвищує надійність і якість патрону, а також спрощує його конструкцію. Рішення цієї задачі досягається тим, що сигнальний патрон, що складається з гільзи, в середині якої послідовно розміщені капсуль-запальник, метальний заряд, нижній пиж з скрізним каналом з обтюратором, піротехнічний склад і верхній пиж, при цьому нижній пиж має зовнішній циліндр в середині якого виконані ребра жорсткості, які утворюють канали, згідно корисної моделі, верхній пиж виконаний у вигляді одної суцільної деталі, а піротехнічний склад безпосередньо розміщений на нижньому пижі, скрізний канал якого з'єднаний з каналами, які утворені ребрами жорсткості, при цьому зовнішня поверхня обтюратора нижнього пижа виконана у вигляді конуса. Крім того суцільна деталь має верхній буртик, а на її боковій поверхні виконані кругові контактні ребра для щільного закриття гільзи зверху, а нижня частина суцільної деталі виконана у вигляді гнучкого хвостовика для підпору піротехнічного складу зверху до нижнього пижа. А також як капсуль-запальник встановлений електрокапсуль-запальник. Саме ці ознаки необхідні і достатні для рішення поставленої задачі. Виконання верхнього пижа у вигляді одної суцільної деталі, яка має верхній буртик, а на її боковій поверхні виконані кругові контактні ребра для щільного закриття гільзи зверху, а нижня частина суцільної деталі виконана у вигляді гнучкого хвостовика для підбору піротехнічного складу зверху до нижнього пижа - дозволяє спростити конструкцію верхнього пижа і підвищити надійність його в роботі. Розміщення піротехнічного складу безпосередньо на нижньому пижі, а також з'єднання скрізного каналу з каналами, які утворені ребрами жорсткості - дозволяє збільшити прохідне січення каналів для запалення піротехнічного складу, що підвищує надійність і якість патрона по запалюванню піротехнічного складу. При цьому збільшується контакт піротехнічного складу з каналами, тому що картонне кільце відсутнє в конструкції і піротехнічний склад безпосередньо розміщений на нижньому пижі. А те, що зовнішня поверхня обтюратора нижнього пижа виконана у вигляді конуса - дозволяє 16071 4 утворити між зовнішньою поверхнею цього конуса і внутрішньою поверхнею гільзи повітряне ущільнення, яке підвищує надійність недопущення прориву газів знизу вверх, що підвищує якість патрона. Заміна ударного капсуля-запальника на електрокапсуль-запальник - дозволяє використовувати патрони для спорядження систем запуску патронів з електричним ініціюванням, що розширює функціональні можливості патрона. Суть корисної моделі пояснюється кресленнями: на Фіг.1 - зображено загальний вигляд патрона в розрізі; на Фіг.2 - зображено нижній пиж в розрізі; на Фіг.3 - зображено нижній пиж, вигляд зверху; на Фіг.4 - зображено верхній пиж в розрізі; на Фіг.5 - зображено верхній пиж, вигляд збоку; на Фіг.6 - зображено піротехнічний склад. Патрон складається (Фіг.1) з гільзи 1, в середині якої послідовно розміщені капсуль-запальник 2, метальний заряд 3, нижній пиж 4 з скрізним каналом 5, піротехнічний склад 6 і верхній пиж 7. Нижній пиж 4 (Фіг.2-3) має зовнішній циліндр 8 в середині якого виконані ребра 9 жорсткості, які утворюють канали 10. По центру нижнього пижа 4 (Фіг.3) виконаний скрізний канал 5, який з'єднаний з каналами 10. Нижній пиж 4 (Фіг.2-3) має обтюратор 11 зовнішня поверхня, якого виконана у вигляді конуса. Верхній пиж 7 виконаний у вигляді одної суцільної деталі 12 (Фіг.4-5). Ця деталь має верхній буртик 13 і кругові контактні ребра 14 для щільного закриття гільзи зверху. Нижня частина деталі 12 виконана у вигляді гнучкого хвостовика 15 для підпору піротехнічного складу зверху до нижнього пижа 4. Піротехнічний склад 6 (Фіг.6) в його нижній частині має запальну речовину 16, а сам піротехнічний склад 6 (Фіг.1) безпосередньо розміщений на нижньому пижі 4 таким чином, що його запальна речовина 16 безпосередньо контактує з скрізним каналом 5 і каналами 10. В якості капсуля-запальника 2 (Фіг.1) встановлений електрокапсуль-запальник. Робота патрону проводиться таким чином. При необхідності спрацювання патрону на його електрокапсуль-запальник 2 (Фіг.1) подають напругу від електричної схеми (схема на кресленнях не показана). При цьому відбувається запалювання метального заряду 3 і створюються гази, під тиском яких нижній пиж 4 і верхній пиж 7 разом з піротехнічним складом 6 починають рухатись вверх гільзи 1. При цьому через скрізний канал 5 і канали 10 відбувається запалення речовини 16 піротехнічного складу 6. Під дією згорання метального заряду 3 нижній 4 і верхній 7 пижі разом з піротехнічним складом 6 виштовхуються з гільзи 1 в повітря. На певній висоті пижі 4 і 7 відділяються від піротехнічного складу 6 і під дією запальної речовини 16 починає горіти сам піротехнічний склад 6, 5 який і подає світло-шумові сигнали. Корисна модель, як вона описана вище дозволяє: - спростити верхній пиж; він виконаний у вигляді одної суцільної деталі, що спрощує збірку патронів; - спростити нижній пиж; в ньому відсутні лепестки, картонне кільце, внутрішній циліндр; - збільшити прохідне січення каналів і збільшити контакт піротехнічного складу з каналами, що значно підвищує надійність запалення піротехнічного складу; - підвищити надійність недопущення прориву газів знизу вверх, що підвищує якість патрона; 16071 6 - використовувати патрон для спорядження новітніх систем запуску патронів з штатним електричним ініціюванням. Все це спрощує конструкцію патрона, підвищує його надійність в експлуатації. Патрон може бути використаний у системах запуску патронів з електрозапалювачами для забезпечення подачі світлових та звукових сигналів. Данні патрони у складі систем запуску використовуються як індивідуальними особами так і в службах забезпечення аеропортів, річкових та морських флотів, в службах Міністерства надзвичайних ситуацій, та в інших подібних підрозділах. 7 Комп’ютерна верстка Д. Шеверун 16071 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
