Патрон спеціального призначення для гідрогармати

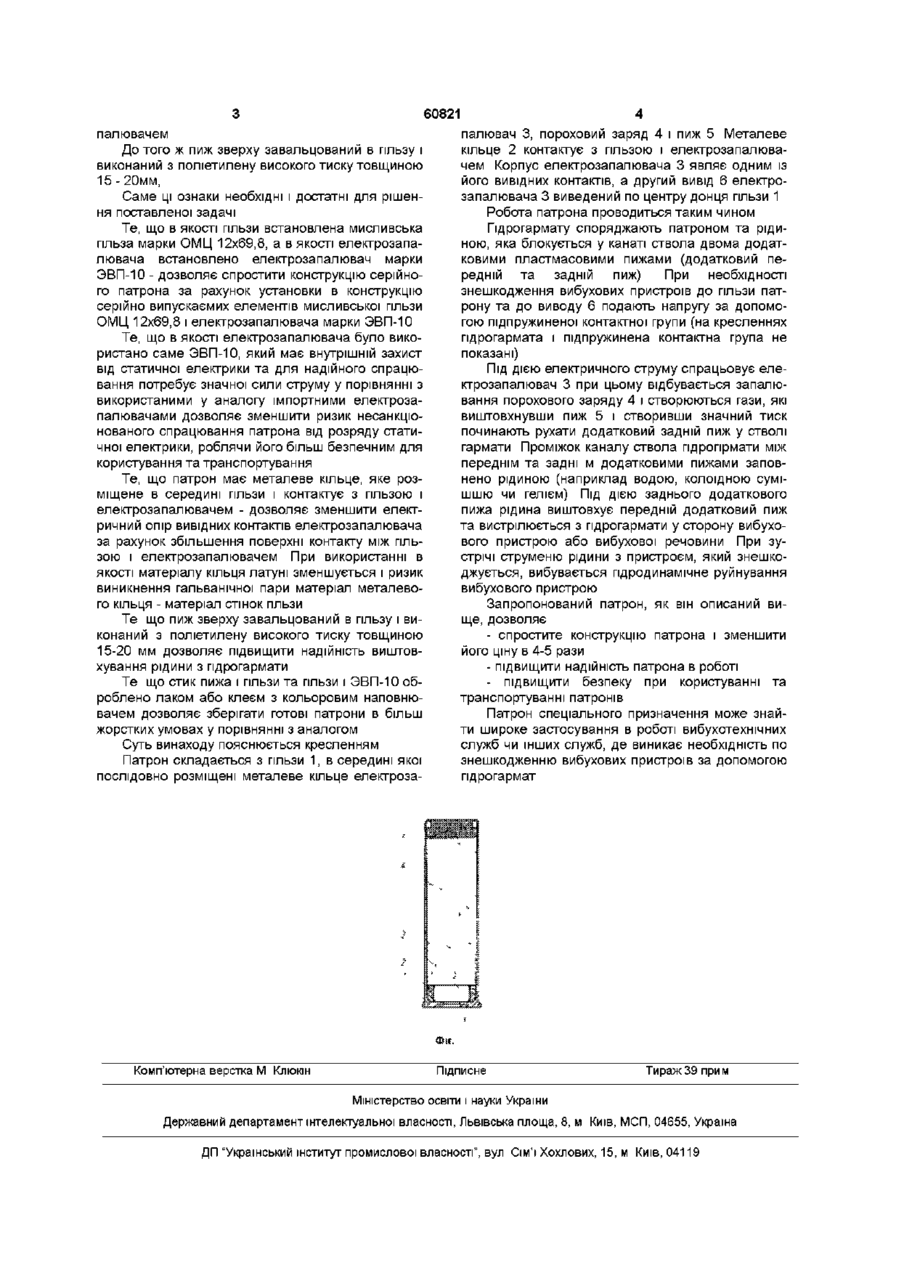

1 Патрон спеціального призначення для гідрогармати, що складається з гільзи електрозапа лювача, порохового заряду і пижа, який відрізняється тим, що як гільза встановлена мисливська гільза марки ОМЦ 12x69,8, а як електрозапалювач установлений електрозапалювач марки ЭВП-10 2 Патрон за п 1, який відрізняється тим, що він має металеве кільце, яке розміщене всередині гільзи і контактує з гільзою і електрозапалювачем 3 Патрон за п 1, який відрізняється тим, що пиж зверху завальцований в гільзу і виконаний з поліетилену високого тиску товщиною 15-20 мм Винахід відноситься до патронів спеціального призначення, які можуть бути використані у гідрогарматах призначених для знешкодження вибухової речовини та вибухових пристроїв Гідрогармата - це спрошена малогабаритна гладкоствольна гармата, принцип застосування якої ґрунтується на гідродинамічному руйнуванні вибухонебезпечного предмету чи речовини безпосередньо на МІСЦІ її встановлення Патрон, що заявляється і призначений для такої гармати Широко ВІДОМІ патрони спеціального призначення - пат РФ №2059191 кл F42B5/145, 1996р "Патрон спеціального призначення* - для нанесення фарби на ціль, - пат РФ №2060442 кл F42B5/145, 1996р "Патрон спеціального призначення" - для стрільби ампулами Але такі патрони прилаштовані для своїх спеціальних функцій і не можуть бути використані для гідрогармат Найбільш близьким до винаходу, що заявляється є патрон спеціального призначення для гідрогармати, що складається з гільзи, електрозапалювача, порохового заряду і пижа (рекламний проспект фірми RICHMOND Англія, на спеціальний патрон RE59PC 1996 р ) Недоліком цього патрона с складність його конструкції, а саме - гільза виконана короткою і мас діаметр який наближається до довжини гільзи, при цьому товщина донця гільзи дорівнює 15мм - така гільза складна, металоємната нетехнолопчна у виготовленні, - електрозапалювач має два вивідних контак ти, перший центральний виведений до центру, а другий контактує з гільзою і має малу контактну поверхню, що збільшує електричний опір контактів, до цього в донці гільзи необхідно свердлити додатковий отвір для другого контакту - пиж має малу товщину та діаметр, який значно перевищує калібр використовуємого ствола, що веде до його значної деформації під час здійснення пострілу і як наслідок, неможливості забезпечення необхідної обтюрації порохових газів у канаті ствола, - використання картону в якості пижа негативно позначається на умовах та термінах зберігання порохового заряду, - використання не спеціалізованого низькотокового електрозапалювача збільшує ризик несанкціонованого спрацювання патрона від зовнішнього розряду статичної електрики Все це не тільки ускладнює конструкцію патрона але і підвищує його вартість в 4-5 разів В основу винаходу поставлено задачу створення патрона спеціального призначення для гідрогармати шляхом зміни його конструкції, що спрощує конструкцію патрона зменшує його ціну і підвищує надійність його спрацювання, СТІЙКІСТЬ Рішення цієї задачі досягається тим, що в патроні спеціального призначення для гідрогармати, що складається з гільзи, електрозапалювача, порохового заряду і пижа згідно з винаходом, в якості гільзи установлена мисливська гільза марки ОМЦ 12x69,8, а в якості електрозапалювача установлений електрозапалювач марки ЭВП-10 Крім того, патрон має металеве кільце, яке розміщене у середині гільзи і контактує з гільзою і електроза 00 о (О 60821 палювачем До того ж пиж зверху завальцований в гільзу і виконаний з поліетилену високого тиску товщиною 15-20мм, Саме ці ознаки необхідні і достатні для рішення поставленої задачі Те, що в якості гільзи встановлена мисливська гільза марки ОМЦ 12x69,8, а в якості електрозапалювача встановлено електрозапалювач марки ЭВП-10 - дозволяє спростити конструкцію серійного патрона за рахунок установки в конструкцію серійно випускаємих елементів мисливської гільзи ОМЦ 12x69,8 і електрозапалювача марки ЭВП-10 Те, що в якості електрозапалювача було використано саме ЭВП-10, який має внутрішній захист від статичної електрики та для надійного спрацювання потребує значної сили струму у порівнянні з використаними у аналогу імпортними електрозапалювачами дозволяє зменшити ризик несанкціонованого спрацювання патрона від розряду статичної електрики, роблячи його більш безпечним для користування та транспортування Те, що патрон має металеве кільце, яке розміщене в середині гільзи і контактує з гільзою і електрозапалювачем - дозволяє зменшити електричний опір вивідних контактів електрозапалювача за рахунок збільшення поверхні контакту між гільзою і електрозапалювачем При використанні в якості матеріалу кільця латуні зменшується і ризик виникнення гальванічної пари матеріал металевого кільця - матеріал стінок гільзи Те що пиж зверху завальцований в гільзу і виконаний з поліетилену високого тиску товщиною 15-20 мм дозволяє підвищити надійність виштовхування рідини з гідрогармати Те що стик пижа і гільзи та гільзи і ЭВП-10 оброблено лаком або клеєм з кольоровим наповнювачем дозволяє зберігати готові патрони в більш жорстких умовах у порівнянні з аналогом Суть винаходу пояснюється кресленням Патрон складається з гільзи 1, в середині якої послідовно розміщені металеве кільце електроза Комп'ютерна верстка М Клюкш палювач 3, пороховий заряд 4 і пиж 5 Металеве кільце 2 контактує з гільзою і електрозапалювачем Корпус електрозапалювача 3 являє одним із його вивідних контактів, а другий вивід 6 електрозапалювача 3 виведений по центру донця гільзи 1 Робота патрона проводиться таким чином Гідрогармату споряджають патроном та рідиною, яка блокується у канаті ствола двома додатковими пластмасовими пижами (додатковий передній та задній пиж) При необхідності знешкодження вибухових пристроїв до гільзи патрону та до виводу 6 подають напругу за допомогою підпружиненої контактної групи (на кресленнях гідрогармата і підпружинена контактна група не показані) Під ДІЄЮ електричного струму спрацьовує електрозапалювач 3 при цьому відбувається запалювання порохового заряду 4 і створюються гази, які виштовхнувши пиж 5 і створивши значний тиск починають рухати додатковий задній пиж у стволі гармати Проміжок каналу ствола пдропрмати між переднім та задні м додатковими пижами заповнено рідиною (наприклад водою, колоїдною сумішшю чи гелієм) Під ДІЄЮ заднього додаткового пижа рідина виштовхує передній додатковий пиж та вистрілюється з гідрогармати у сторону вибухового пристрою або вибухової речовини При зустрічі струменю рідини з пристроєм, який знешкоджується, вибувається гідродинамічне руйнування вибухового пристрою Запропонований патрон, як він описаний вище, дозволяє - спростите конструкцію патрона і зменшити його ціну в 4-5 рази - підвищити надійність патрона в роботі - підвищити безпеку при користуванні та транспортуванні патронів Патрон спеціального призначення може знайти широке застосування в роботі вибухотехнічних служб чи інших служб, де виникає необхідність по знешкодженню вибухових пристроїв за допомогою гідрогармат Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
