Пристрій для транспортування сипучого матеріалу самопливом

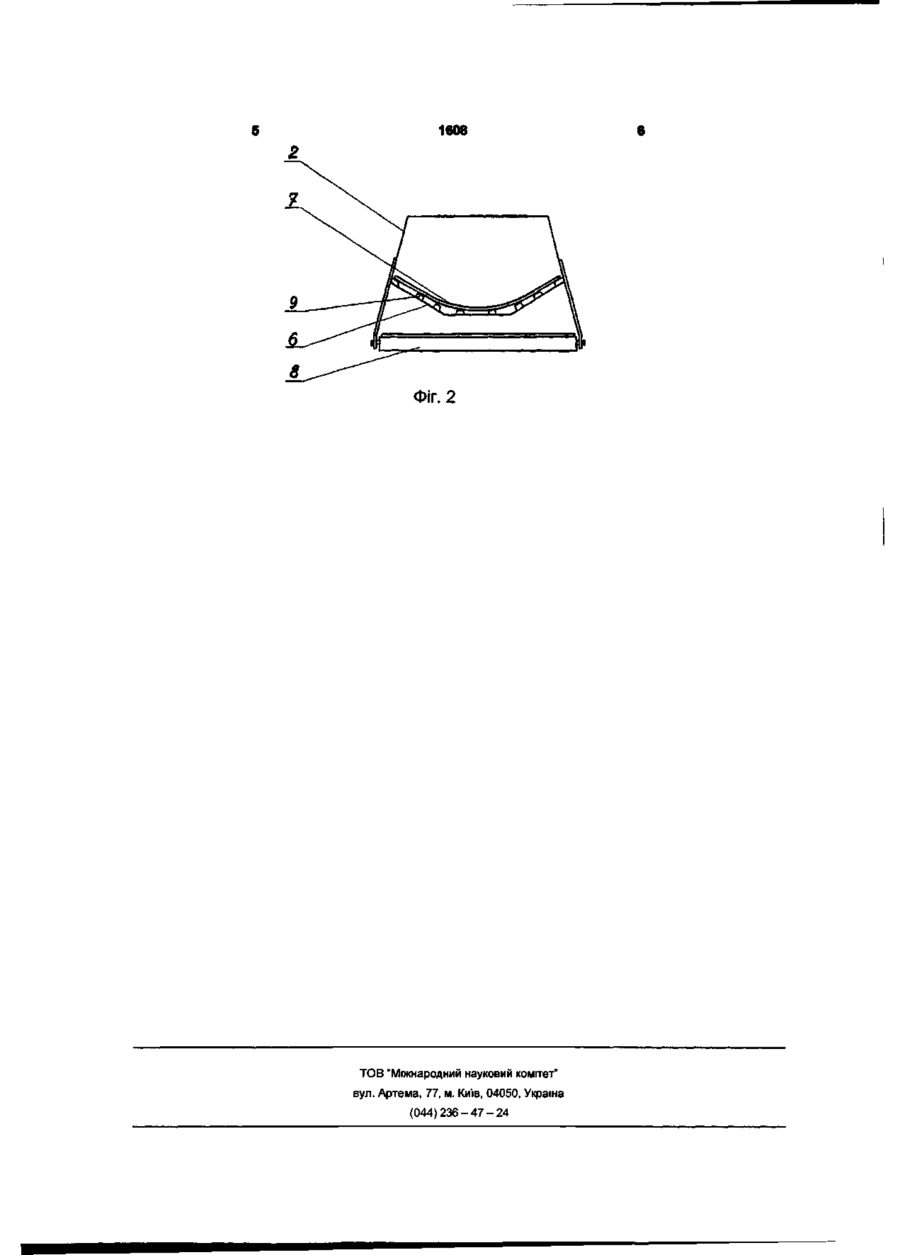

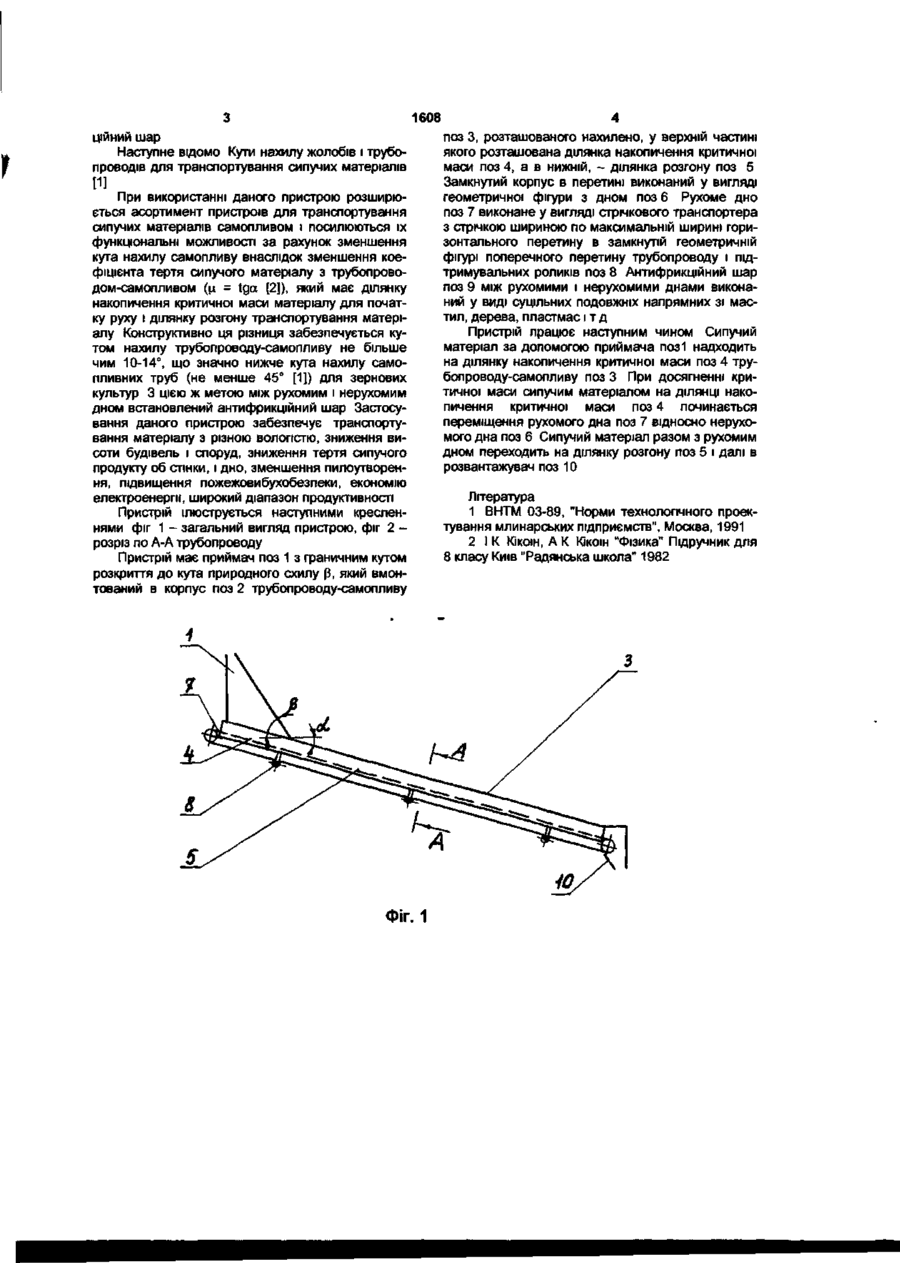

1 Пристрій для транспортування сипучого матеріалу самопливом, який має трубопровід, його дно виконано рухомим у вигляді безперервної стрічки з можливістю поступального переміщення, який відрізняється тим, що трубопровід з рухомим дном розташований нахилено, рухоме дно розташоване по максимальній ширині горизон Корисна модель відноситься до пристроїв самопливного транспорту, зокрема до трубопроводів-самопливів для транспортування сипучих матеріалів Відомо авторське свідоцтво СРСР № 1470632 "Спосіб транспортування пилу самопливом по трубопроводу" МПК В 65 G 53/00, 11/00, публ 07 04 89 , бюл № 13, автори Рибалко І І , Репп К Р Даний спосіб включає завантаження продукту в верхній кінець трубопроводу, переміщення продукту по трубопроводу від верхнього кінця до нижнього під дією сил гравітації і, додатково, збудником руху продукту У ролі збудника руху продукту в даному пристрої використовується повітря, що ефективно у відношенні розглянутого в даному винаході продукту, а саме пилу Відомо авторське свідоцтво СРСР № 686957, "Пристрій для транспортування волокнистої маси", МІЖ В 65 G 53/00, публ 25 09 79 , бюл № 35, автори Гущин А Є , Заводов Р В Цей пристрій має трубопровід, дно якого виконано рухомим у вигляді безперервної стрічки з можливістю поступального переміщення Рухоме дно вмонтоване в даному пристрої на горизонтальній ДІЛЯНЦІ трубопроводу і його поступальне переміщення здійснюється приводом, що забезпечує транспортування потоку волокнистої маси продукту в ламінарному режимі, тобто даний пристрій застосовується для транспортування продукту до якого пред'являються специфічні вимоги тального перерізу в замкнутій геометричній фігурі поперечного перерізу трубопроводу-самопливу і має ділянку накопичення критичної маси матеріалу на початку трубопроводу і ділянку розгону, рухоме дно встановлено над нерухомим дном з можливістю ковзання по ньому, а між рухомим і нерухомим дном встановлений антифрикційний шар 2 Пристрій для транспортування сипучого матеріалу самопливом по п 1, який відрізняється тим, що нерухоме дно виконане з хвилястого матеріалу Задача корисної моделі "Пристрій для транспортування сипучого матеріалу самопливом" полягає в наступному, - шляхом розташування самопливу з рухомим дном, яке розташоване по максимальній ширині горизонтального перетину в замкнутій геометричній фігурі поперечного перетину трубопроводу-самопливу, який має ділянку накопичення критичної маси матеріалу на початку трубопроводу-самопливу і ділянку розгону, рухоме дно встановлено над нерухомим дном з можливістю ковзання по ньому, - забезпечить розширення асортименту засобів для транспортування сипучих матеріалів самопливом з поліпшенням їх функціональних можливостей Суть корисної моделі полягає в наступному Наступне відомо Пристрій має трубопровідсамоплив, його дно виконане рухомим у вигляді безперервної стрічки з можливістю поступального переміщення Наступне являється новим Трубопровідсамоплив з рухомим дном розташований нахилено Рухоме дно розташоване по максимальній ширині горизонтального перетину в замкнутій геометричній фігурі поперечного перетину трубопроводу-самопливу Рухоме дно має ділянку накопичення критичної маси сипучого матеріалу на початку трубопроводу-самопливу і ділянку розгону Рухоме дно встановлено над нерухомим дном з можливістю ковзання по ньому Між рухомим і нерухомим дном встановлений антифрик 00 о (0 1608 цінний шар Наступне відомо Кути нахилу жолобів і трубопроводів для транспортування сипучих матеріалів [1] При використанні даного пристрою розширюється асортимент пристроїв для транспортування сипучих матеріалів самопливом і посилюються їх функціональні можливості за рахунок зменшення кута нахилу самопливу внаслідок зменшення коефіцієнта тертя сипучого матеріалу з трубопроводом-самопливом (ц = tga [2]), який має ділянку накопичення критичної маси матеріалу для початку руху і ділянку розгону транспортування матеріалу Конструктивно ця різниця забезпечується кутом нахилу трубопроводу-самопливу не більше чим 10-14°, що значно нижче кута нахилу самопливних труб (не менше 45° [1]) для зернових культур 3 цією ж метою між рухомим і нерухомим дном встановлений антифрикційний шар Застосування даного пристрою забезпечує транспортування матеріалу з різною вологістю, зниження висоти будівель і споруд, зниження тертя сипучого продукту об стінки, і дно, зменшення пилоутворення, підвищення пожежовибухобезпеки, економію електроенергії, широкий діапазон продуктивності Пристрій ілюструється наступними кресленнями фіг 1 - загальний вигляд пристрою, фіг 2 розріз по А-А трубопроводу Пристрій має приймач поз 1 з граничним кутом розкриття до кута природного схилу р, який вмонтований в корпус поз 2 трубопроводу-самопливу ФІГ. 1 поз 3, розташованого нахилено, у верхній частині якого розташована ділянка накопичення критичної маси поз 4, а в нижній, - ділянка розгону поз 5 Замкнутий корпус в перетині виконаний у вигляді геометричної фігури з дном поз 6 Рухоме дно поз 7 виконане у вигляді стрічкового транспортера з стрічкою шириною по максимальній ширині горизонтального перетину в замкнутій геометричній фігурі поперечного перетину трубопроводу і підтримувальних роликів поз 8 Антифрикційний шар поз 9 між рухомими і нерухомими днами виконаний у виді суцільних подовжніх напрямних зі мастил, дерева, пластмас і т д Пристрій працює наступним чином Сипучий матеріал за допомогою приймача позі надходить на ділянку накопичення критичної маси поз 4 трубопроводу-самопливу поз 3 При досягненні критичної маси сипучим матеріалом на ДІЛЯНЦІ накопичення критичної маси поз 4 починається переміщення рухомого дна поз 7 відносно нерухомого дна поз 6 Сипучий матеріал разом з рухомим дном переходить на ділянку розгону поз 5 і далі в розвантажувач поз 10 Література 1 ВНТМ 03-89, "Норми технологічного проектування млинарських підприємств", Москва, 1991 2 І К Кікоїн, А К Кікоїн "Фізика" Підручник для 8 класу Київ "Радянська школа" 1982 1608 Фіг. 2 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
