Постачальник для пневматичного транспортування сипучого матеріалу

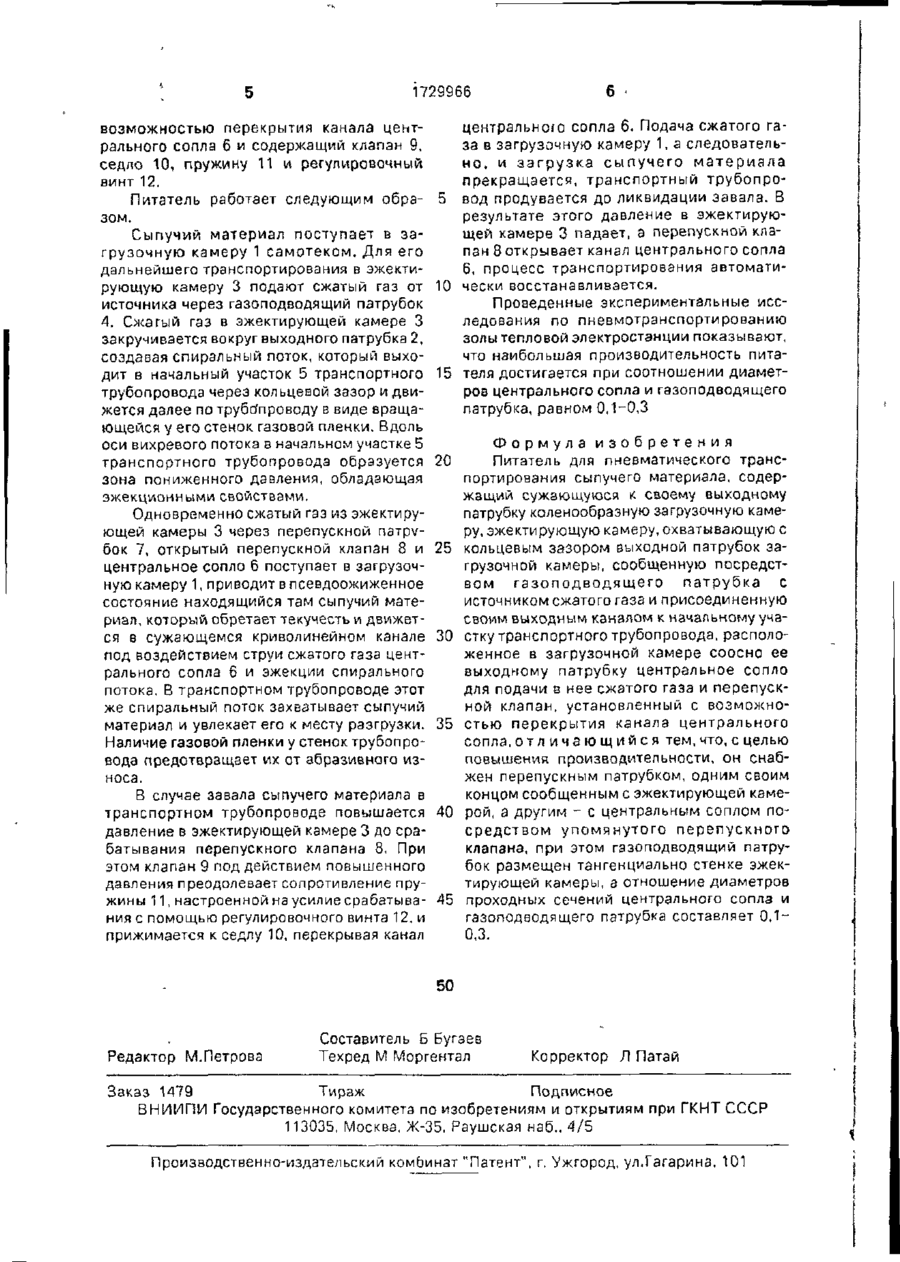

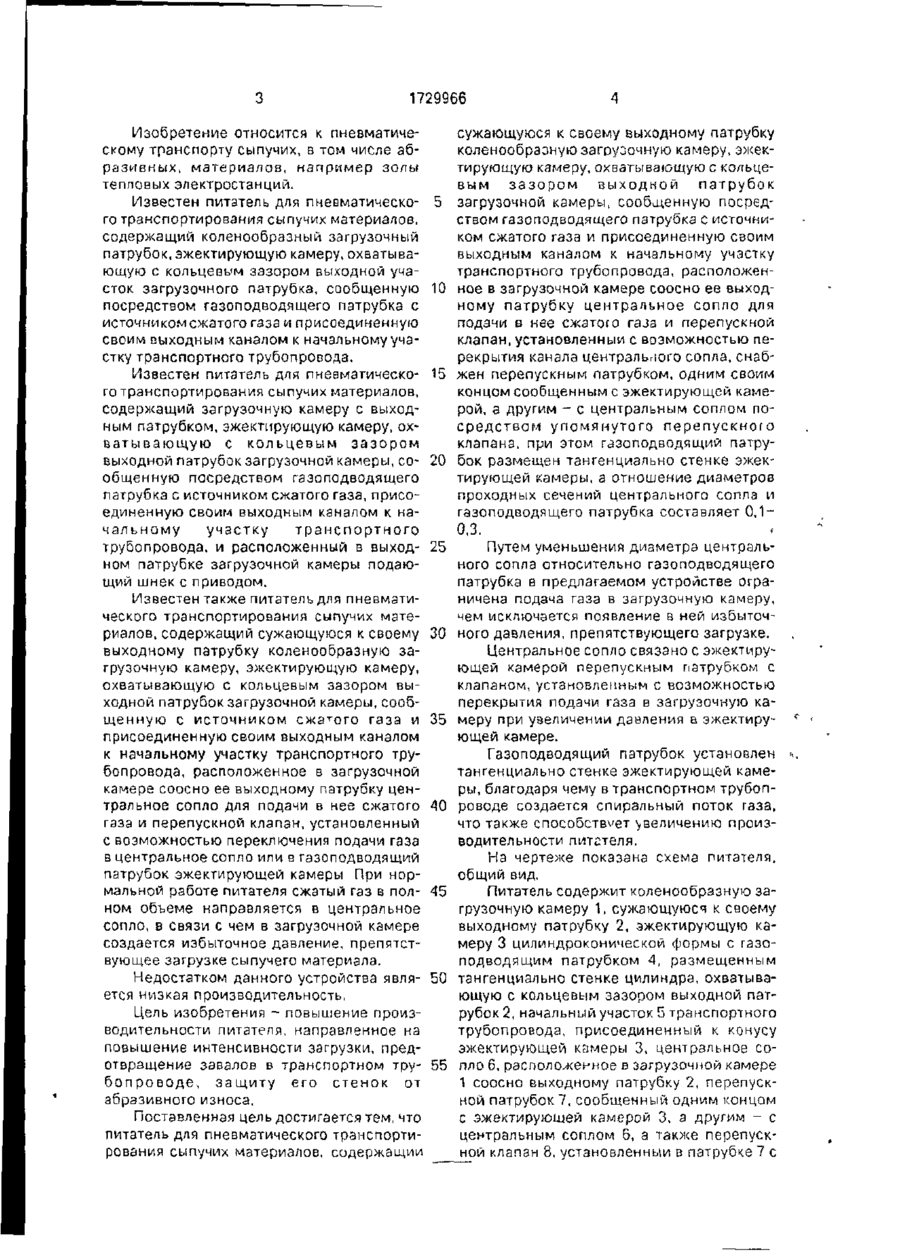

Изобретение относится к пневматическому транспортированию сыпучих матери алов, например золы электростанций Цель изобретения - повышение производительности. Питатель для пневматического транспортирования сыпучего материала содержит загрузочную камеру 1, эжектирующую камеру 3 с тангенциальным газоподводящим патрубком 4 и перепускным патрубком 7 сообщенным посредством перепускного клапана 8 с соплом 6. При подаче сжатого газа через патрубок 4 материал засасывается из камеры 1 и транспортируется по начальному участку 5 трубопровода. При повышении давления в трубопроводе открывается клапан 8, и газ поступает через сопло 6 в участок 5 трубопровода с малой концентрацией материала, чем ликвидируется завал трубопровода материалом. Питатель позволяет повысить производительность за счет снижения давления в загрузочной камере 1 ил • о CN . 1729966 Изобретение относится к пневматическому транспорту сыпучих, в том числе абразивных, материалов, например золы тепловых электростанций. Известен питатель для пнеоматическо- 5 го транспортирования сыпучих материалов, содержащий коленообразный загрузочный патрубок, эжектирующую камеру, охватывающую с кольцевым зазором выходной участок загрузочного патрубка, сообщенную 10 посредством газоподводящего патрубка с источником сжатого газа и присоединенную своим выходным каналом к начальному участку транспортного трубопровода. Известен питатель для пневматическо- 15 го транспортирования сыпучих материалов, содержащий загрузочную камеру с выходным патрубком, эжектирующую камеру, охватывающую с кольцевым зазором выходной патрубок загрузочной камеры, со- 20 общенную посредством газоподводящего патрубка с источником сжатого газа, присоединенную своим выходным каналом к начальному участку транспортного трубопровода, и расположенный в выход- 25 ном патрубке загрузочной камеры подающий шнек с приводом. Известен также питатель для пневматического транспортирования сыпучих материалов, содержащий сужающуюся к своему 30 выходному патрубку коленообразную загрузочную камеру, эжектирующую камеру, охватывающую с кольцевым зазором выходной патрубок загрузочной камеры, сообщенную с источником сжа т ого газа и 35 присоединенную своим выходным каналом к начальному участку транспортного трубопровода, расположенное в загрузочной камере соосно ее выходному патрубку центральное сопло для подачи в нее сжатого 40 газа и перепускной клапан, установленный с возможностью переключения подачи газа в центральное сопло или в газоподводящий патрубок эжектирующей камеры При нормальной работе питателя сжатый газ в пол- 45 ном объеме направляется в центральное сопло, в связи с чем в загрузочной камере создается избыточное давление, препятствующее загрузке сыпучего материала. Недостатком данного устройства явля- 50 ется низкая производительность. Цель изобретения - повышение производительности питателя, направленное на повышение интенсивности загрузки, предотвращение завалов в транспортном тру- 55 бопроводе, защиту его стенок от абразивного износа. Поставленная цель достигается тем, что питатель для пневматического транспортирования сыпучих материалов, содержащий сужающуюся к своему выходному патрубку коленообразную загрузочную камеру, эжектирующую камеру, охватывающую с кольцевым зазором выходной патрубок загрузочной камеры, сообщенную посредством газоподводящего патрубка с источником сжатого газа и присоединенную своим выходным каналом к начальному участку транспортного трубопровода, расположенное в загрузочной камере соосно ее выходному патрубку центральное сопло для подачи в нее сжатое о газа и перепускной клапан, установленный с возможностью перекрытия канала центрального сопла, снабжен перепускным патрубком, одним своим концом сообщенным с эжектирующей камерой, а другим - с центральным соплом посредством упомянутого перепускного клапана, при этом газоподводящий патрубок размещен тангенциально стенке эжектирующей камеры, а отношение диаметров проходных сечений центрального сопла и газоподводящего патрубка составляет О,!" 0,3. Путем уменьшения диаметра центрального сопла относительно газоподводящего патрубка в предлагаемом устройстве ограничена подача газа в загрузочную камеру, чем исключается появление в ней избыточного давления, препятствующего загрузке. Центральное сопло связано с эжектирующей камерой перепускным патрубком с клапаном, установленным с возможностью перекрытия подачи газа в загрузочную камеру при узеличении давления в зжектирующей камере. Газоподводящий патрубок установлен тангенциально стенке эжектирующей камеры, благодаря чему в транспортном трубопроводе создается спиральный поток газа, что также способств\'ет увеличению производительности питателя. На чертеже показана схема питателя, общий вид. Питатель содержит коленообразную загрузочную камеру 1, сужающуюся к своему выходному патрубку 2, эжектирующую камеру 3 цилиндроконической формы с гэзоподводящим патрубком 4, размещенным тангенциально стенке цилиндра, охватывающую с кольцевым зазором выходной патрубок 2, начальный участок 5 транспортного трубопровода, присоединенный к конусу эжектирующей камеры 3, центральное сопло 6, расположенное в загрузочной камере 1 соосно выходному патрубку 2, перепускной патрубок 7, сообщенный одним концом с эжектирующей камерой 3, а другим - с центральным соплом 6, а также перепускной клапан 8, установленный в патрубке 7 с 1729966 возможностью перекрытия канала центрального сопла б и содержащий клапан 9, седло 10, пружину 11 и регулировочный винт 12. Питатель работает следующим обра- 5 зом. Сыпучий материал поступает в загрузочную камеру 1 самотеком. Для его дальнейшего транспортирования в эжектирующую камеру 3 подают сжатый газ от 10 источника через газоподводящий патрубок 4. Сжатый газ в эжектирующей камере 3 закручивается вокруг выходного патрубка 2, создавая спиральный поток, который выходит в начальный участок 5 транспортного 15 трубопровода через кольцевой зазор и движется далее по трубопроводу в виде вращающейся у его стенок газовой пленки. Вдоль оси вихревого потока в начальном участке 5 транспортного трубопровода образуется 20 зона пониженного давления, обладающая ЗЖЄКЦИОННЬЇМИ свойствами. Одновременно сжатый газ из эжектирующей камеры 3 через перепускной патрубок 7, открытый перепускной клапан 8 и 25 центральное сопло 6 поступает а загрузочную камеру 1, приводит в псевдоожиженное состояние находящийся там сыпучий материал, который обретает текучесть и движется в сужающемся криволинейном канале 30 под воздействием струи сжатого газа центрального сопла 6 и эжекции спирального потока. В транспортном трубопроводе этот же спиральный поток захватывает сыпучий материал и увлекает его к месту разгрузки. 35 Наличие газовой пленки у стенок трубопровода предотвращает их от абразивного износа. В случае завала сыпучего материала в транспортном трубопроводе повышается 40 давление в эжектирующей камере 3 до срабатывания перепускного клапана 8. При этом клапан 9 под действием повышенного давления преодолевает сопротивление пружины 11, настроенной на усилие срабатыва- 45 ния с помощью регулировочного винта 12. и прижимается к седлу 10, перекрывая канал 6 центрального сопла 6. Подача сжатого газа в загрузочную камеру 1, а следовательно, и загрузка сыпучего материала прекращается, транспортный трубопровод продувается до ликвидации завала. В результате этого давление в эжектирующей камере 3 падает, а перепускной клапан 8 открывает канал центрального сопла 6, процесс транспортирования эвтоматически восстанавливается. Проведенные экспериментальные исследования по пневмотранспортированию золы тепловой электростанции показывают, что наибольшая производительность питателя достигается при соотношении диаметров центрального сопла и газоподводящего патрубка, равном 0,1-0,3 Формула изобретения Питатель для пневматического транспортирования сыпучего материала, содержащий сужающуюся к своему выходному патрубку коленообразную загрузочную камеру, эжектирующую камеру, охватывающую с кольцевым зазором выходной патрубок загрузочной камеры, сообщенную посредством газоподводящего патрубка с источником сжатого газа и присоединенную своим выходным каналом к начальному участку транспортного трубопровода, расположенное в загрузочной камере соосно ее выходному патрубку центральное сопло для подачи в нее сжатого газа и перепускной клапан, установленный с возможностью перекрытия канала центрального сопла, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности, он снабжен перепускным патрубком, одним своим концом сообщенным с эжектирующей камерой, а другим - с центральным соплом посредством упомянутого перепускного клапана, при этом газоподводящий патрубок размещен тангенциально стенке эжектирующей камеры, а отношение диаметров проходных сечений центрального соплз и газоподводящего патрубка составляет 0,1~ 0,3. 50 Редактор М.Петрова Составитель Б Бугаев Техред М Моргентал Корректор Л Патай Заказ 1479 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
