Активатор мінеральних в`яжучих

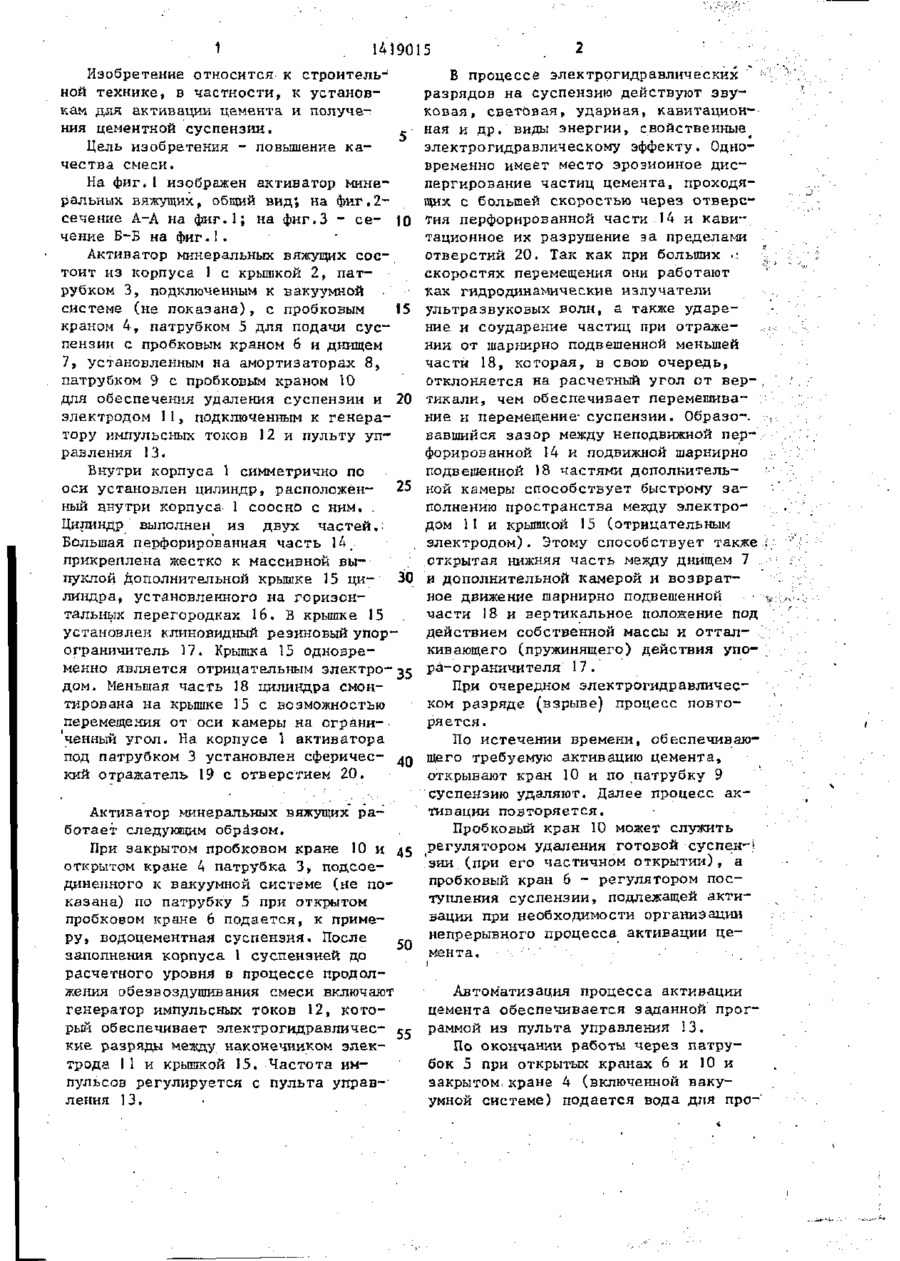

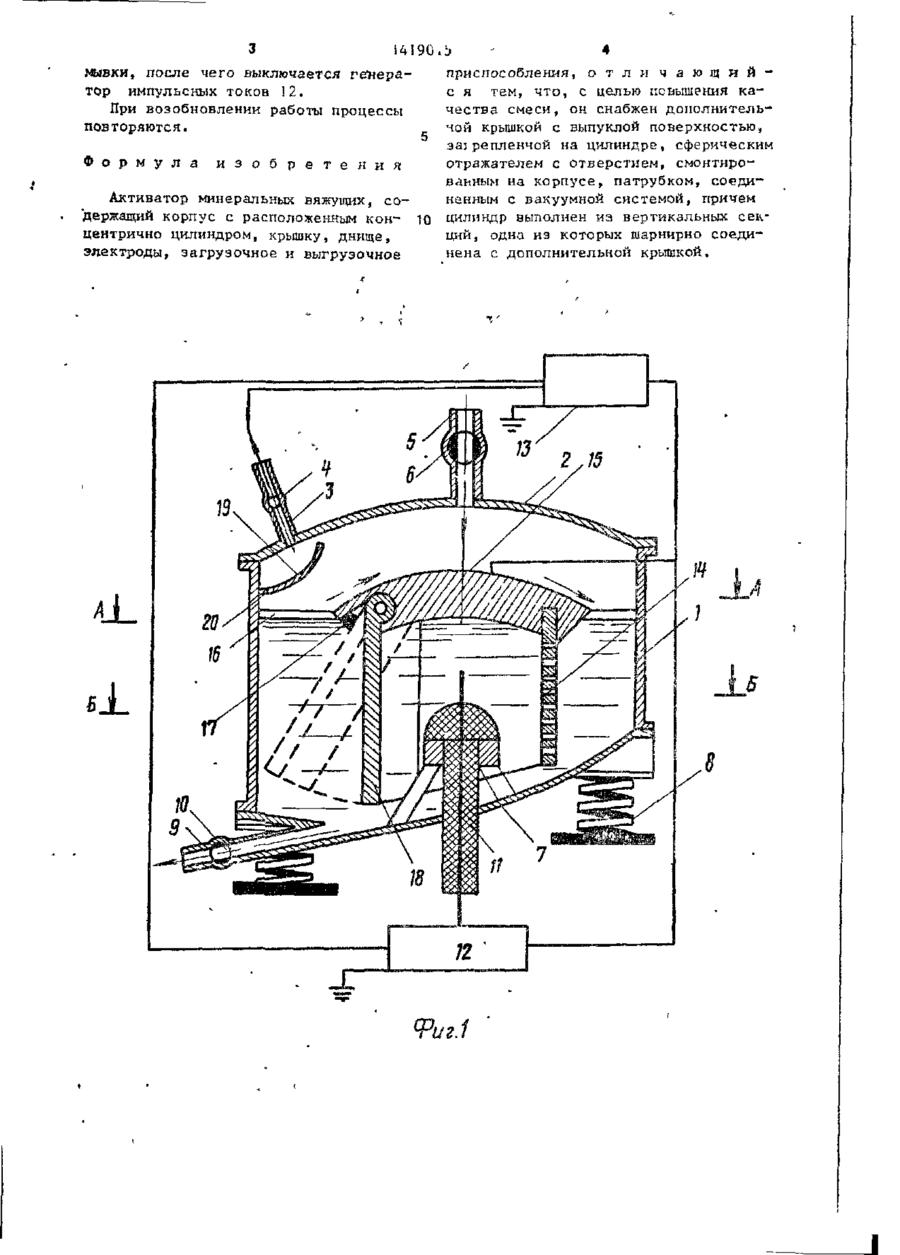

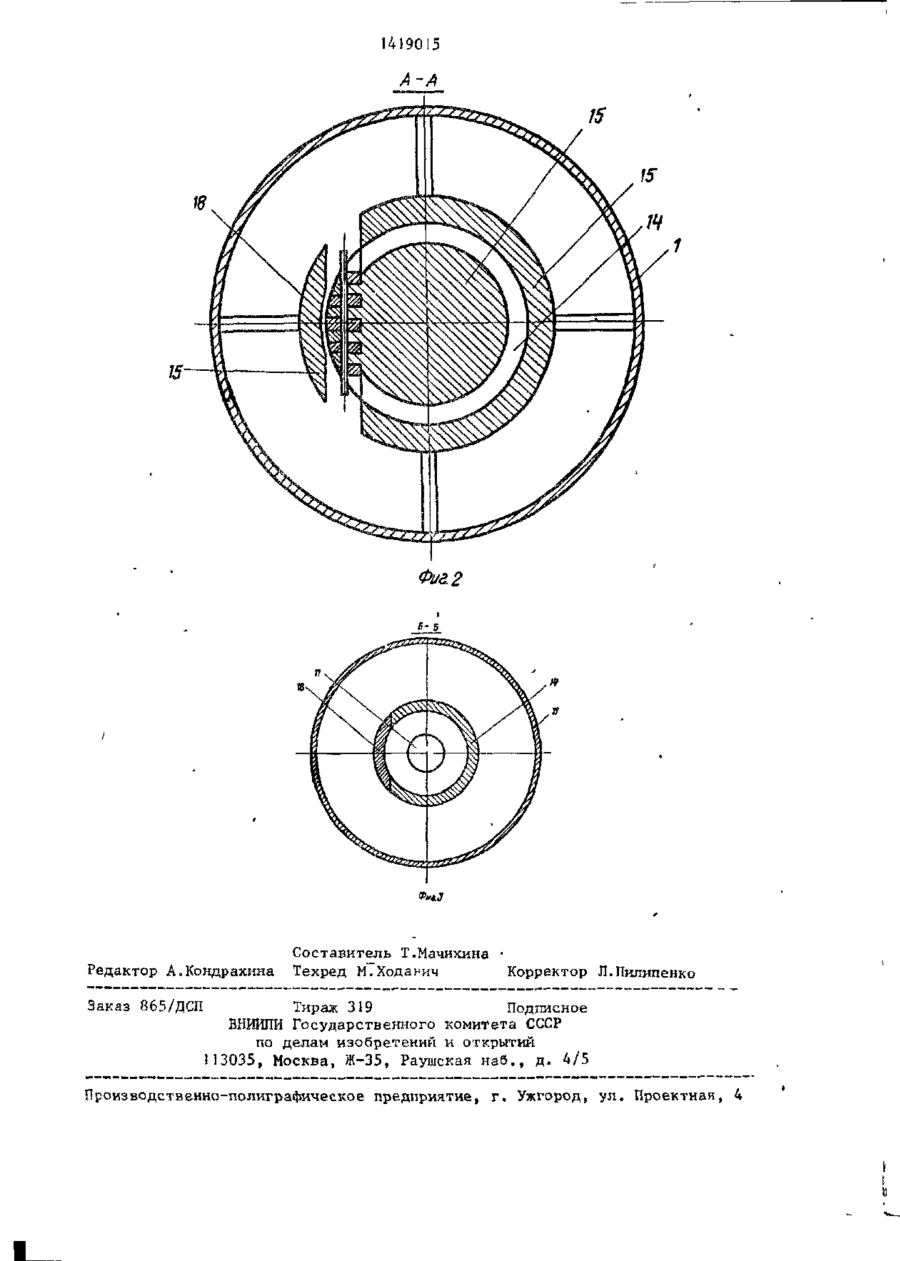

Изобретение относится к устройтей 14 и Ї8. Часть 18 шарнирно соеди ствам для активации цемента и пригонена с крышкой 15. 3 ил. товления цементной суспензии и позво 31-88 1;^ ,? 0 s l i а. і u 1 J 1 1419015 Изобретение относится к строительной технике, в частности, к установкам для активации цемента и получения цементной суспензии. ~ Цель изобретения - повышение качества смеси. На фиг.1 изображен активатор минеральных вяжущих, общий вид; на фиг.2сечение А-А на фиг.1; на фиг.З - се- 10 чение Б-Б на фиг.]. Активатор минеральных вяжущих состоит из корпуса 1 с крышкой 2, патрубком 3, подключенным к вакуумной системе (не показана), с пробковым 15 краном 4, патрубком 5 для подачи суспензии с пробковым краном 6 и днищем 7, установленным на амортизаторах 8, патрубком 9 с пробковым краном 10 для обеспечения удаления суспензии и 20 электродом 11, подключенным к генератору импульсных токов 12 и пульту управления 13. Внутри корпуса \ симметрично по оси установлен цилиндр, расположен- 25 ный внутри корпуса 1 соосно с ним. _ Цилиндр выполнен из двух частей.1. Большая перфорированная часть 14. прикреплена жестко к массивной выпуклой дополнительной крышке 15 ци30 линдра, установленного на горизонтальных перегородках 16. В крышке 15 установлен клиновидный резиновый упорограничитель 17. Крышка 15 одновременно является отрицательным электро- 35 дом. Меньшая часть 18 цилиндра смонтирована на крышке 15 с возможностью перемещения от оси камеры на ограни-, 'ченный угол. На корпусе 1 активатора под патрубком 3 установлен сферичес- ^п кий отражатель 19 с отверстием 20. В процессе электрргидравлнческих разрядов на суспензию действуют звуковая, световая, ударная, кавитационная и др. виды энергии, свойственные^ электрогидравлическому эффекту. Одновременно имеет место эрозионное диспергирование частиц цемента, проходящих с большей скоростью через отверстия перфорированной части 14 и кавитационное их разрушение за пределами отверстий 20. Так как при больших •. • скоростях перемещения они работают как гидродинамические излучатели ультразвуковых волн, а также ударение и соударение частиц при отражении от шарнирно подвешенной меньшей части 18, которая, в свою очередь, отклоняется на расчетный угол от вер- , тикали, чем обеспечивает перемешивание и перемещение- суспензии. Образо-. вавшийся зазор между неподвижной перфорированной 14 и подвижной шарнирно подвешенной 18 частями дополнительной камеры способствует быстрому заполнению пространства мевду электродом 11 и крышкой 3 5 (отрицательным электродом). Этому способствует также. открытая нижняя часть между днищем 7 и дополнительной камерой и возвратное движение шарнирно подвешенной -• части 18 и вертикальное положение под действием собственной массы и отталкивающего (пружинящего) действия упора-ограничителя 17 . При очередном электрогидравлическом разряде (взрыве) процесс повторяется. По истечении времени, обеспечивающего требуемую активацию цемента, открывают кран 10 и по патрубку 9 суспензию удаляют. Далее процесс активации повторяется. Активатор минеральных вяжущих раПробковый кран 10 может служить ботает следующим образом. При закрытом пробковом кране 10 и 45 регулятором удаления готовой суспен-1 'зии (при его частичном открытии), а открытом кране А патрубка 3, подсоепробковый кран 6 - регулятором посдиненного к вакуумной системе (не потупления суспензии, подлежащей актиказана) по патрубку 5 при открытом вации при необходимости организации пробковом кране 6 подается, к примеру, водоцементная суспензия. После „ непрерывного процесса активации це5 мента. • • - ' ' • ' • заполнения корпуса 1 суспензией до расчетного уровня в процессе продолжения обезвоздушивания смеси включают Автоматизация процесса активации генератор импульсных токов 12, котоцемента обеспечивается заданной прогрый обеспечивает электрогидравличес- гс раммой из пульта управления 33. кие разряды между наконечником элекПо окончании работы через патрутрода 11 и крышкой 15. Частота имбок 5 при открытых кранах 6 и 10 и пульсов регулируется с пульта управзакрытом:кране 4 (включенной вакуления 1 3 . умной системе) подается вода для про 14190 .Ь 4 приспособления, о т л и ч а ю щ н й мывки, после чего выключается генерас я тем, что, с целью повышения к а тор импульсных токов 12. чества смеси, он снабжен дополнительПри возобновлении работы процессы ной крышкой с выпуклой поверхностью, повторяются. эаз репленчой на цилиндре, сферическим отражателем с отверстием, смонтироФ о р м у л а и з о б р е т е н и я ванным на корпусе, патрубком, соединенным с вакуумной системой, причем Активатор минеральных вяжущих, социлиндр выполнен из вертикальных секдержащий корпус с расположенным конций, одна из которых шарнирно соедицентрично цилиндром, крышку, днище, нена с дополнительной крышкой. электроды, загрузочное и выгрузочное \L Б Фиг. 2 Б-Б Редактор А.Кондрахина Заказ 865/ДСП Составитель Т.Мачнхина • Техред М.Ходанич Корректор Л.Пилипенко Тираж 319 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
