Фільтр періодичної дії, який працює під тиском

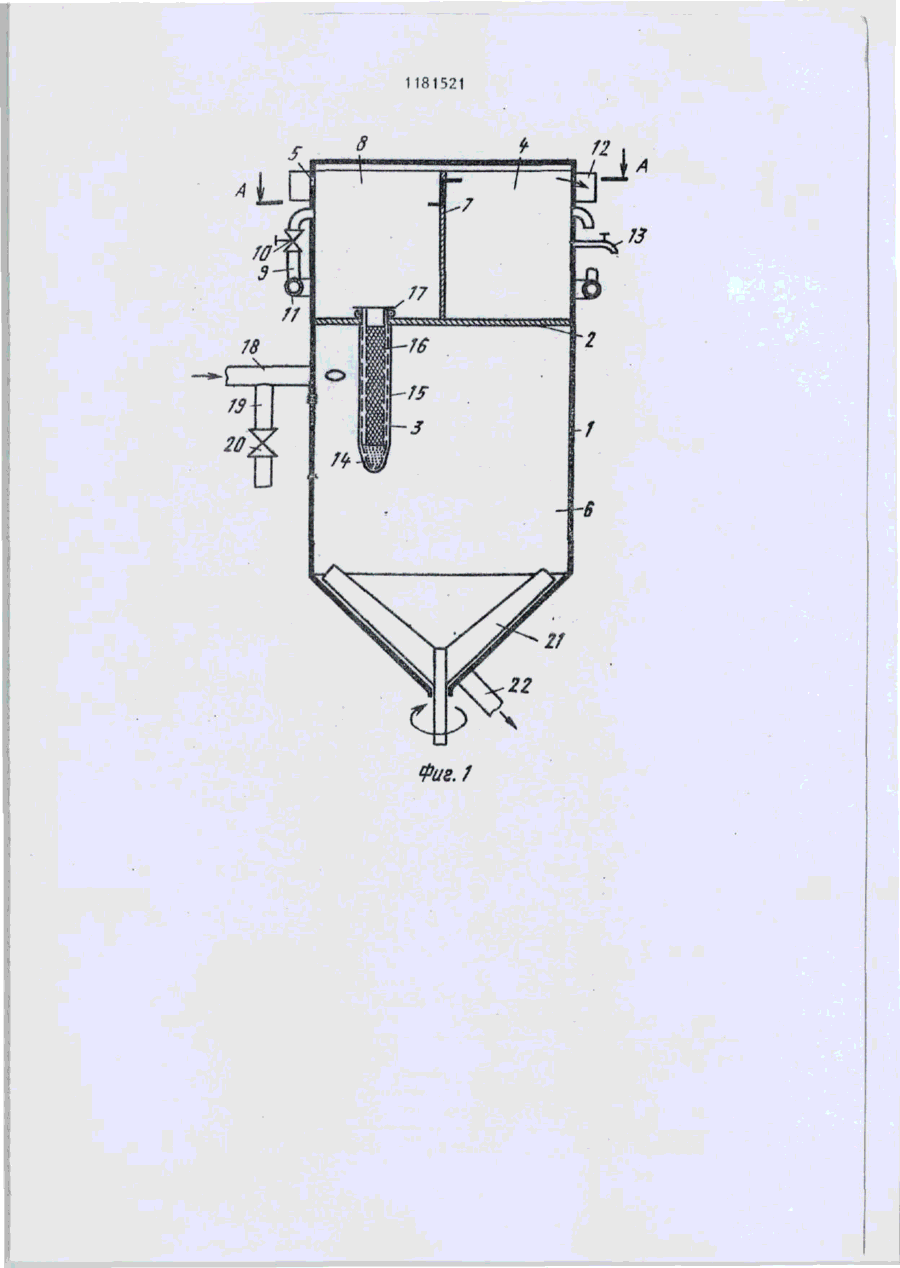

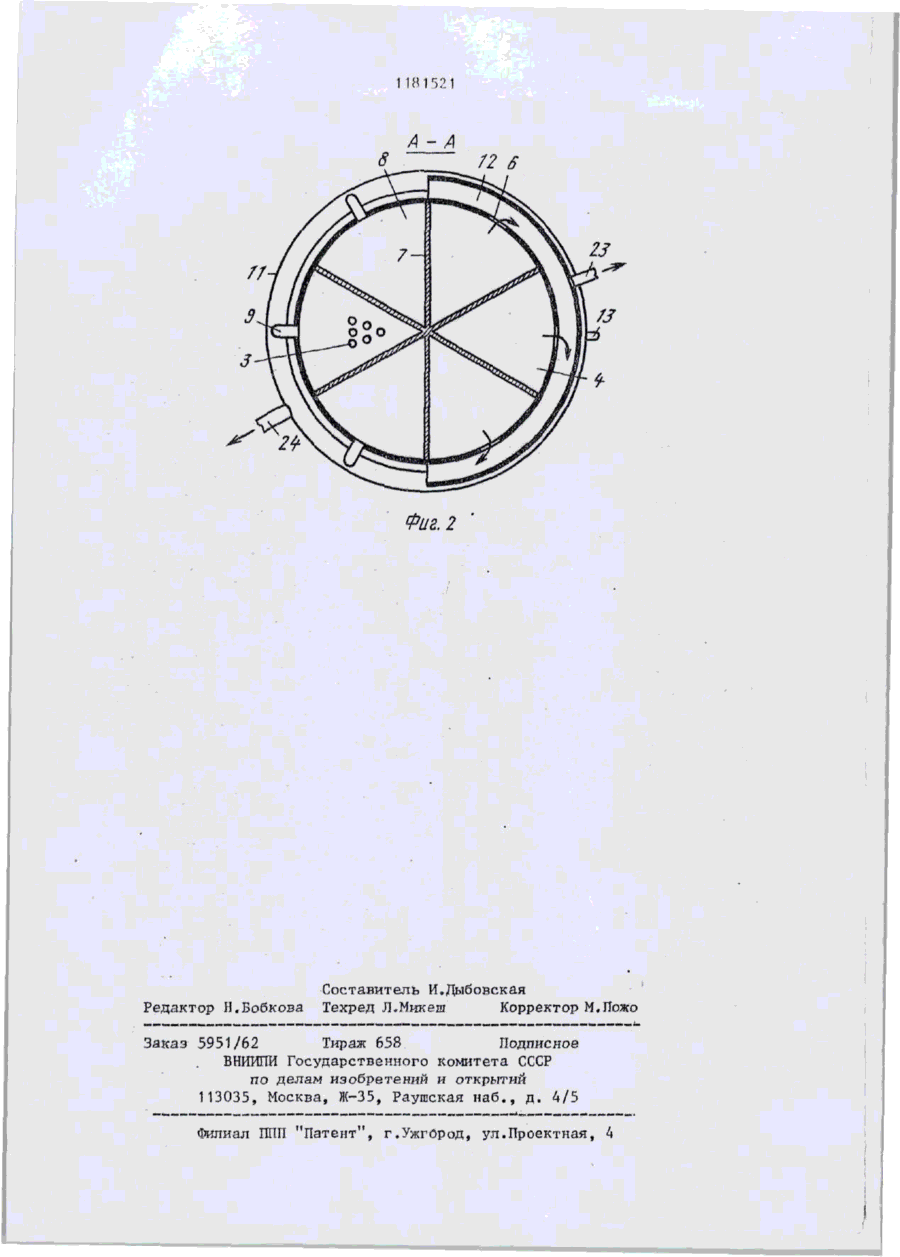

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (! ЧЇ (51)4 (П) В ОТ 1) 2 7 / 0 0 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ Н ПАТЕНТУ я*" ' ип'.' ЧІ^ЧИМИІ IT*— ™ ' ' М ' * * П Т Н И уцр" (21) 2738102/23-26 (22) 12,03.79 (31) 780792 (32) 13.03.78 (33) FJ (46) 2 3 . 0 9 . 8 5 . Віол. № 35 (72) Якко Саволайнен, Хольгер Энгдал, Ирьё Лууккайнен, Марти Тольванєн и Йорма Суракка (FJ) (71) Энсо-Гутцайт Осакейхтиё' (FJ) (53) 66.067.324(088.8) (56) Патент Финляндии № 44580, кл. В 01 ї) 29/32, огтублик. 1971. (54) (57) ФИЛЬТР ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ, РАБОТАЮЩИЙ ПОД ДАВЛЕНИЕМ, содержащий цилиндрический корпус, разделенный перегородкой с фильтрую 111 и пі і > і щими элементами с наружной поверхностью фильтрации на верхнюю камеру с отверстиями для отвода фильтрата и периодической подачи жидкости для регенерации фильтрующих элементов и нижнюю камеру фильтрации с входным трубопроводом, коллектор для отвода фильтрата, о т л и ч а ю щ и й с я тем 9 ч т о , с целью повышения эффективности фильтрата в работе, верхняя камера снабжена радиальными вертикальными перегородками с образованием секций, каждая иэ которых снабжена сливным трубопроводом с запорной арматурой, размещенным ниже отверстия для отвода фильтрата, при этом верхние кромки перегородок расположены . выше отверстия для отвода фильтрата. . щ 0ти 1 11815: Изобретение относится К фильтрам нюю полость фильтрующих элементов 3, периодического действия, работающим образуя на их наружной поверхности под давлением, предназначен для выдеслой осадка 15* а фильтрат проходит ления твердого вещества из суспензии во внутрь фильтрующих элементов 3. и может быть использовано для отфильт-5 Металлическая сетка 16 предотвращаровывания белой жидкости из и з в е с т н о ет от сдавливания фильтрующие элеменго молока при изготовлении искусстты 3. Из .внутренней полости группы венных удобрений на сульфатцеллюлозфильтрующих элементов 3 фильтрат ных заводах, а также в других отраспоступает в верхнюю камеру 4, разделях промышленности. 10 ленную перегородками 7 на секции 8. Так как перегородки 7 имеют большую Цель изобретения - повышение зфвысоту, чем нижняя кромка отверсфективности фильтра в работе. тия 5, то фильтрат, находящийся На фиг. 1 представлен фильтру в разных секциях, не может перемепродольное сечение; на фиг. 2 - разрез А-А на фиг. 1. Ї5 щаться до момента переливания. По мере сбора фильтрата в секциях 8 Фильтр содержит корпус 1, раздеон переливается через отверстия 5 ленный перегородкой 2 с фильтрующими в коллектор 12, откуда через труэлементами 3 на верхнюю камеру 4 с отбу 23 поступает потребителю. верстиями 5 для отвода фильтрата и нижнюю камеру 6 фильтрации. В верх- 20 Из каждой секции 8 периодически ней камере 4 установлены радиальные берут пробу через патрубок 13. Если вертикальные перегородки 7, которые проба показывает, что в данную секделят камеру 4 на секции 8, каждая цию поступает загрязненный фильтрат, из которых снабжена сливным трубопрот.е. повреждена какая-либо фильтруюводом 9 с запорной арматурой 10. 2S щая оболочка 14, то данная секция Трубопроводы 9 загрязненного фильтвыводится из процесса фильтрации. рата соединены общей кольцевой п о Для этого открывается запорная армалостью 11, расположенной снаружи тура 10 и загрязненный фильтрат по корпуса 1.. В верхней части камеры 4 трубопроводу 9 поступает в общую на ее наружной поверхности располо- 30 кольцевую полость 11 и далее по тружен коллектор 12 для отвода фильтрабе 24 на всасывающую линию насоса та. Каждая секция 8 имеет патру(не показано), откуда снова подается бок 13 для взятия проб фильтрата. во входной трубопровод 18. Фильтрующий элемент 3 состоит из Входное отверстие трубопровода 9 фильтрующей оболочки 14, на которой ,_ расположено ниже верхней кромки образуется слой осадка 15, а сама перегородок 7, но выше дна секции 8. фильтрующая оболочка 14 размещена Это всегда обеспечивает наличие на каркасе 16, выполненном из металфильтрата в секции 8, что необходилической сетки, приваренной к флаимо для удаления слоя осадка 15, нацу 17 фильтрующего элемента 3. Ниж- $0 копившегося на фильтрующей оболочняя камера 6 снабжена входным трубоке 14. проводом 18, от которого вниз отходит трубопровод 19 с клапаном 20» Для удаления слоя осадка 15 откоторый нормально закрыт, В нижней крывается клапан 20, вследствие чечасти камеры 6 расположены вращающая-^j го давление в камере 6 уменьшается ся лопасть 21, служащая для предоти гидростатическое давление жидкосвращения прилипания осадка к дну ти в секции 8 вынуждает загрязненкамеры 6, и спускной канал 22. Колный фильтрат протекать в обратном лектор 12 имеет трубу 23 для отвода направлении через фильтрующие элеменфильтрата потребителю, а кольцевая 5 Q ты 3. Вследствие этого слой осадполость 11 имеет трубу 24 для слива ка 15 Удаляется и падает на дно казагрязненного фильтрата. меры 6, Осадок выводится через спускной канал 22, а вращающаяся Фильтр работает следующим образом. лопасть 21 препятствует прилипанию Суспензия, предназначенная для осадка к дну камеры 6, Затем клафильтрации, поступает в камеру 6 55 пан 20 закрывается и фильтрация нафильтра под давлением по входному чинается снина. трубопроводу 18, проходит во внутрен 1181521 Zf 1181521 23 Фиг. 2 Редактор Н.Бобкова Составитель И.Дыбовская Техред Л.Микеш Корректор М. Ложо Заказ 5951/62 Тираж 658 Подписное ВНИШТИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4
