Пристрій для захвату довгомірного вантажу

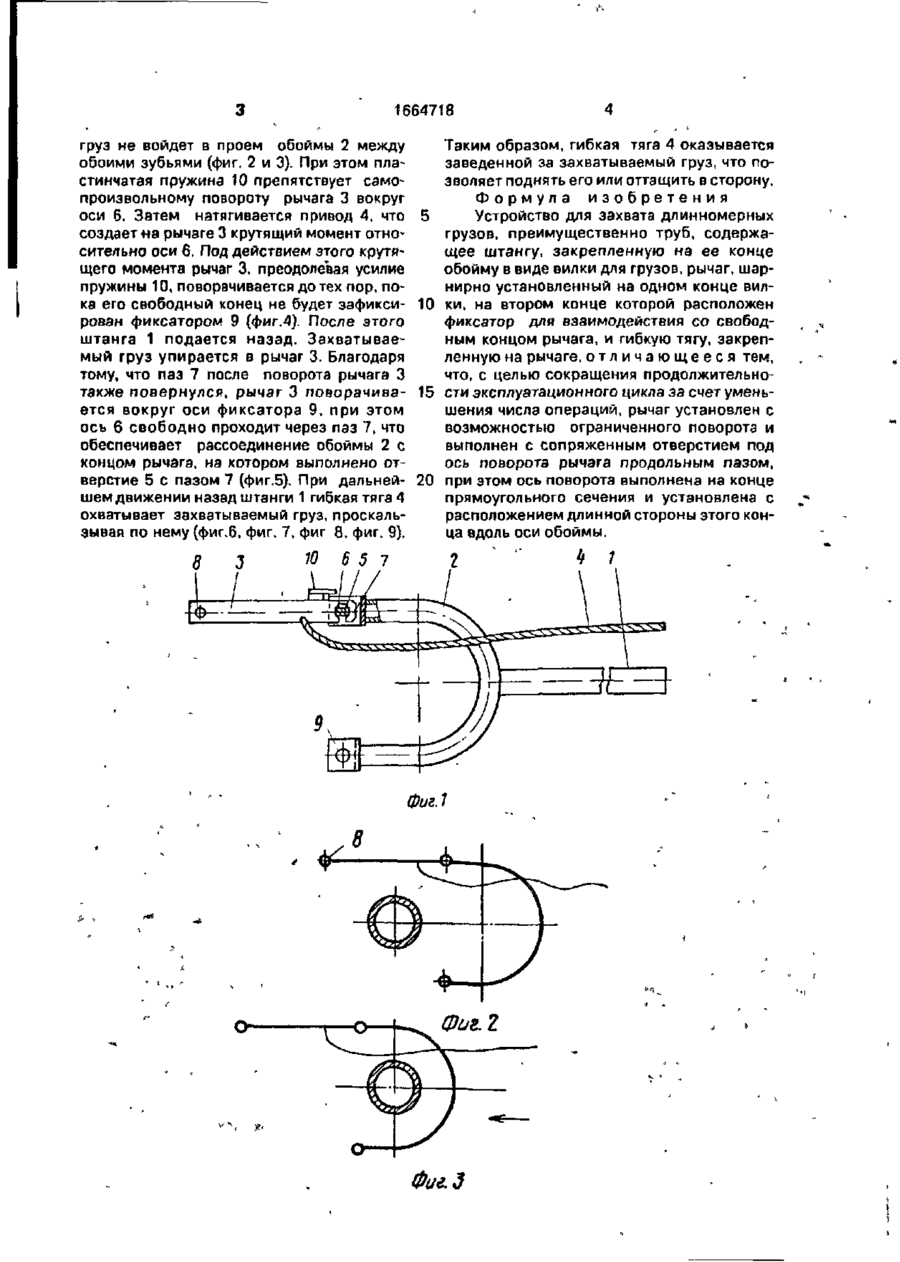

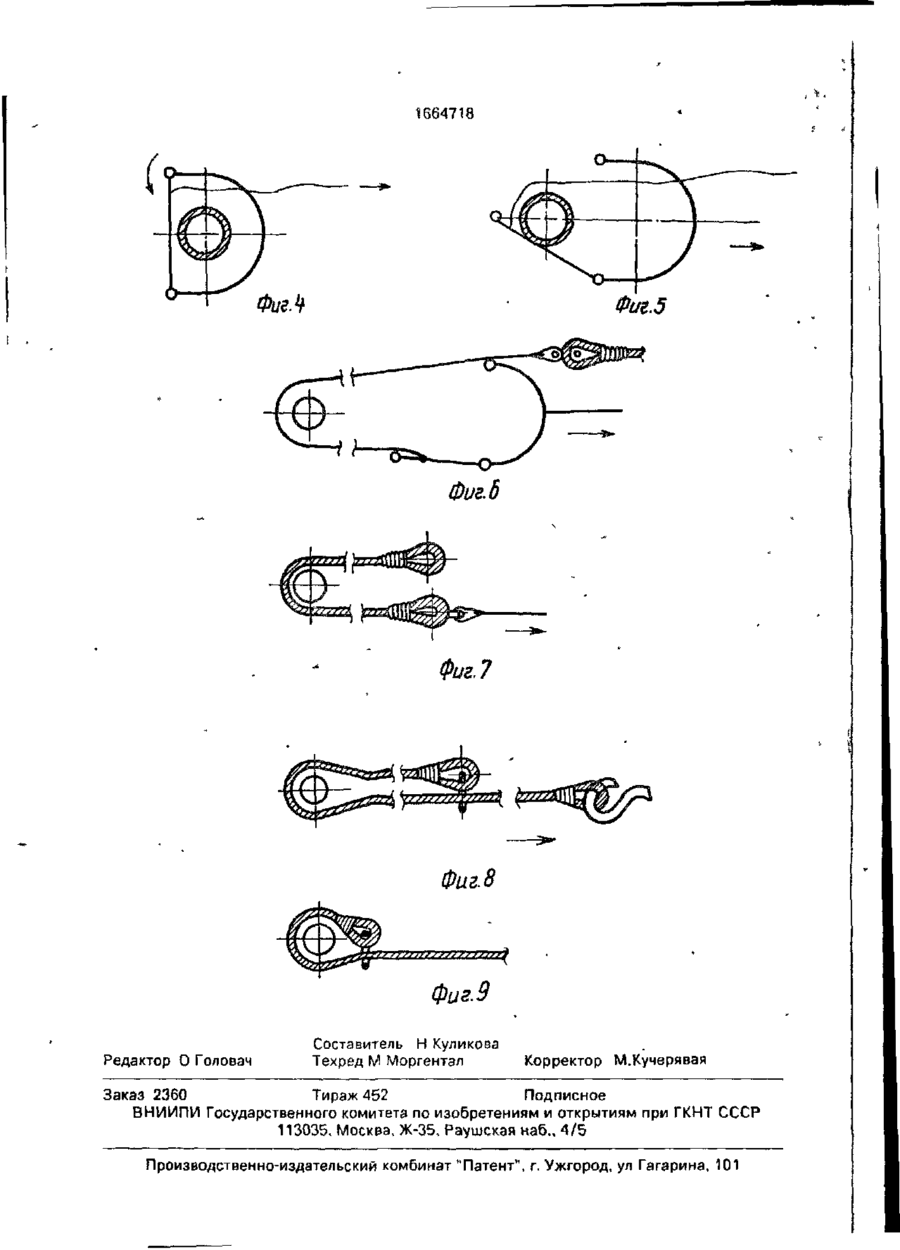

Изобретение относится к нефтяной и газовой отраслям промышленности и может быть использовано при ликвидации открытых нефтяных и газовых фонтанов. Цель изобретения - сокращение продолжительности эксплуатационного цикла за счет уменьшения числа операций. Рычаг 3 устройства установлен на одном конце вильчатой обоймы 2 с возможностью ограниченного поворота На втором конце этой обоймы размещен фиксатор 9 для взаимодействия со свободным концом рычага 3. Отверстие 5 под ось 6 поворота рычага 3 сопряжено с пазом 7, что позволяет освобождать этот конец рычага при зафиксированном втором конце, когда гибкая тяга 4 охватывает захватываемый груз 9 ил. Изобретение относится к нефтяной и газовой отраслям промышленности и может быть использовано при ликвидации открытых нефтяных и газовых фонтанов Цель изобретения - сокращение продолжительности эксплуатационного цикла за счет уменьшения числа операций схема образования затягиваемой вокруг груза петли. Устройство содержит штангу 1, закрепленную на ее конце обойму 2 в виде вилки, шарнирно установленный на одном конце обоймы 2 поворотный рычаг 3, привод 4, выполненный в виде гибкой тяги, например троса На одном конце рычага 3 выполнено круглое отверстие 5 под ось 6 с концом прямоугольного сечения, а также сопряженный с отверстием 5 паз 7, ширина которого больше толщины оси 6. На свободном конце рычага 3 выполнено отверстие 8. Второй конец обоймы снабжен фиксатором 9. На рычаге Зустановлена пластинчатая пружина Юдля ограничения его поворота. Устройство работает следующим образом. За штангу 1 обойма 2 с рычагом 3 подается впереддотехпор, пока захватываемый На фиг 1 изображено устройство, общий вид; на фиг 2 - схема расположения элементов устройства при охвате груза; на фиг, 3 - то же, при размещении груза между зубьями обоймы; на фиг. 4 - то же, при фиксации свободного конца рычага; на фиг. 5 то же, при отводе штанги назад; на фиг. 6 тоже, при вытягивании каната на безопасное расстояние; на фиг 7 - схема соединения петли каната со специальной скобой; на фиг. 8 - схема соединения каната с параллельной его ветвью, на фиг. 9 00 1664718 груз не войдет в проем обоймы 2 между обоими зубьями (фиг. 2 и 3). При этом пластинчатая пружина 10 препятствует самопроизвольному повороту рычага 3 вокруг оси 6. Затем натягивается привод 4, что создает «а рычаге 3 крутящий момент относительно оси 6. Под действием этого крутящего момента рычаг 3, преодолевая усилие пружины 10, поворачивается до тех пор. пока его свободный конец не будет зафиксирован фиксатором 9 (фиг.4). После этого штанга 1 подается назад. Захватываемый груз упирается в рычаг 3. Благодаря тому, что паз 7 после поворота рычага 3 также повернулся, рычаг 3 поворачивается вокруг оси фиксатора 9, при этом ось 6 свободно проходит через паз 7, что обеспечивает рассоединение обоймы 2 с концом рычага, на котором выполнено отверстие 5 с пазом 7 (фиг.5). При дальнейшем движении назад штанги 1 гибкая тяга 4 охватывает захватываемый груз, проскальзывая по нему (фиг.6, фиг. 7, фиг 8. фиг. 9). 5 10 15 20 Таким образом, гибкая тяга 4 оказывается заведенной за захватываемый груз, что позволяет поднять его или оттащить в сторону. Формула изобретения Устройство для захвата длинномерных грузов, преимущественно труб, содержащее штангу, закрепленную на ее конце обойму в виде вилки для грузов, рычаг, шарнирно установленный на одном конце вилки, на втором конце которой расположен фиксатор для взаимодействия со свободным концом рычага, и гибкую тягу, закрепленную на рычаге, о т л и ч а ю щ е е с я тем, что, с целью сокращения продолжительности эксплуатационного цикла за счет уменьшения числа операций, рычаг установлен с возможностью ограниченного поворота и выполнен с сопряженным отверстием под ось поворота рычага продольным пазом, при этом ось поворота выполнена ка конце прямоугольного сечения и установлена с расположением длинной стороны этого конца вдоль оси обоймы. • 7 8 Фиг.1 Фие.Э 1664718 ФигЛ Фиг.5 Фиг. 6 Фиг.7 Фиг. 8 Фиг. 9 Редактор О Головач Составитель Н Куликова Техред М Моргентал Корректор М.Кучерявая Заказ 2360 Тираж 452 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
