Завантажувальний пристрій для стрічкового вакуум-фільтра

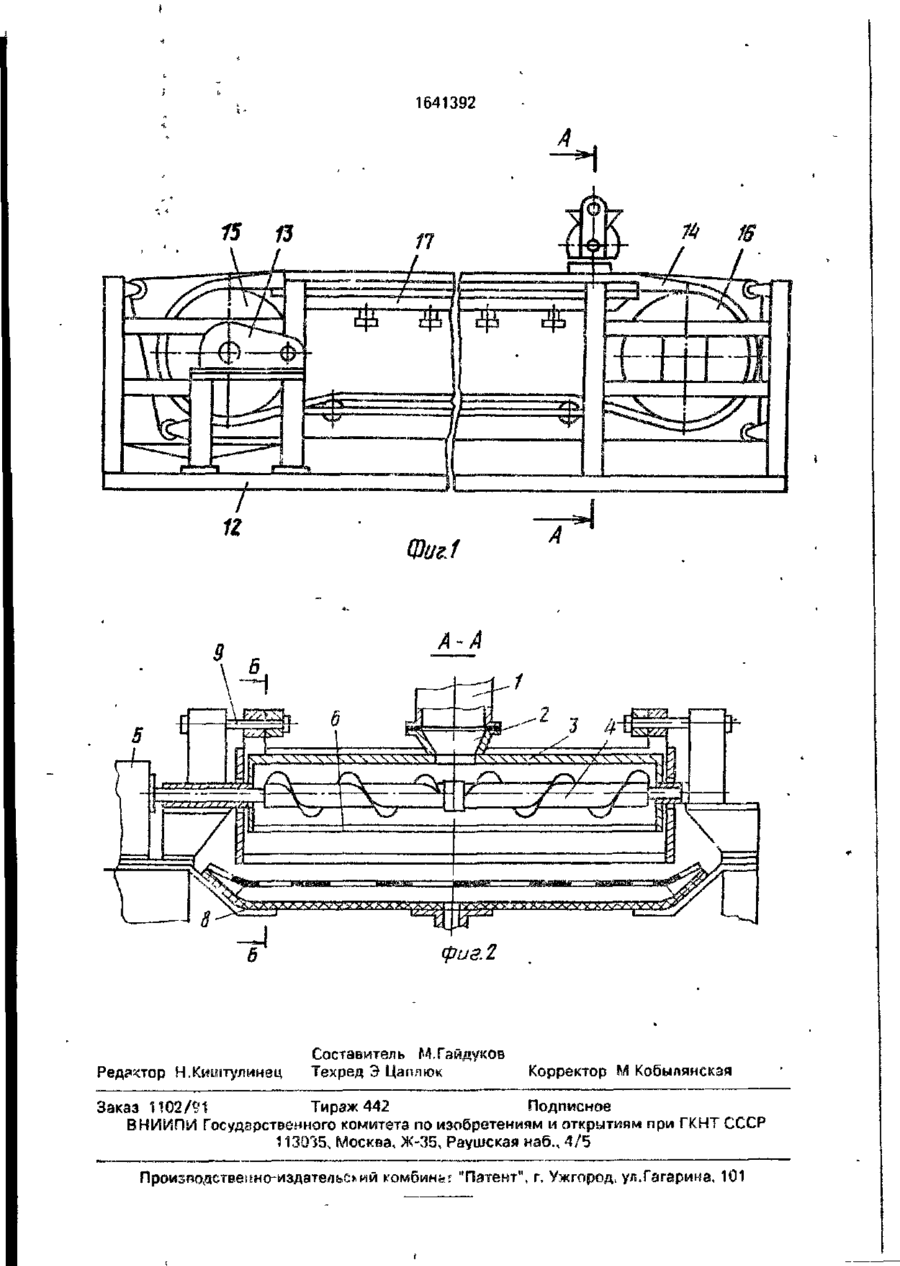

Изобретение относится к фильтрованию, может быть использовано в конструкциях ленточных вакуум-фильтров для обезвоживания суспензий в горной, металлургической и химической отраслях промышленности и позволяет повысить эффективность работы За грузочное устройство содержит подающую трубу, емкость 3 с распределительным шнеком, расположенным вдоль ее продольной оси, выпускное стационарное отверстие в виде щели 6 и шторки 7, закрепленные на общей оси 9. Концы 10 шторок 7 прижаты между собой пружинами 11 и расположены под щелью 6. При заполнении всего внутреннего объема емкости 3 вращающийся распределительный шнек, подавая новые порции сусгзн^ми, создает в суспензии дополнительно-* давление, передаваемое на концы 10 шторок 7, что способствует их открытию Исходная суспензия через образовавшийся зазор поступает на фильтровальную перегородку 14 и образует по всей ширине равномерный по толщине слой фильтруемого продукта а D Зил. ФигЗ 1641392 Изобретение относится к фильтрованию и может быть использовано Б конструкциях ленточчых вакуум-фильтров для обезвоживания суспензий в горной, металлургической и химической отраслях промышленности. Цель из'обретения - поаышение эффективности в работе. На фиг 1 изображено загрузочное устройство для ленточного вакуум-фильтра, общий вид; на фиг.2 - разрез А - А на фиг,1, на фиг.З - разрез Б - Б на фиг.2. Загрузочное устройство для ленточного вакуум-фильтра содержит трубу 1 дьч подачи суспензии в приемный бункер 2, цилиндрическую емкость 3, в которой установлен распределительный шнек 4 вдоль ее поодольной оси, приводимый в движение от привода 5. В нижней части емкости 3 выполнено выпускное стационарное отверстие в виде щели 6 на всю ширину дренажной поверхности фильтровальной ленты ленточного вакуум-фильтра Секторные шторки 7 укреплены на бортах 8 фильтра на общей оси 9, которая расположена над загрузочным устройством в плоскости его вертикальной оси симметрии. Концы 10 шторки 7 прижаты между собой регулировочными пружинами 11 и расположены под щелью б Загрузочное устройство установлено над ленточным вакуумфильтром, который имеет раму 12, привод 13, бесконечную фильтровальную перегородку 14, приводной 15 и натяжной 16 барабаны, вакуум-камеру 17 и дренажную ленту 18. 10 15 20 25 30 Загрузочное устройство работает сле- 35 дующим образом. Исходная суспензий через трубу 1 подается в приемный бунксо 2, из которого поступает на вращающийся распределительный шнек4, транспортируется вдоль горизонтальной продольной оси цилиндрической емкости 3 от центра к торцам, заполняет ее внутренний объем и через щель 6 попадает в желоб, образованный прижатыми под действием пружин 11 концами 10 шторок 7 По мере заполнения суспензией фильтруемого продукта свободного внутреннего объема емкости 3 возрастает давление на концы 10 шторок 7. При заполнении всего внутреннего объема емкости 3 вращающийся распределительный шнек 4, подавья новые порции суспензии, создает внутри нее дополнительное давление, передаваемое на концы 10 шторок 7. что способствует их открытию. Исходная суспензия через образовавшийся зазор поступает на фильтровальную перегородку 14 и образует по всей ширине равномерный по толщине слой фильтруемого продукта. Одновременно бесконечная фильтровальная перегородка 14 перемещается приводным барабаном 15 по поддерживающим бортам 8 и вакуум-камере 17, в результате ЧЄЕО филыоуемЕя суспензия покрывает всю поверхность перегородки 14, расположенной нзд вакуум-камерой 17, герметизируя при этом сверху дренажное пространство. Вследствие этого, внутри дренажного пространства, загерметизированного снизу дренажной лентой 18, отверстия которой соединены с вакуум-камерой 17, создается разрежение, обеспечивающее разность давлений над и под фильтровальной перегородкой 14. В результате перепада давлений происходит сі сое жидкой фазы фильтруемой суспензии, которая через дренажное пространство эвакуируется а вакуум-камеру 17 и далее - в ресивер (не показан). Остав-' шийся твердый осадок перемещается фильтровальной перегородкой 14, просушивается и а вщке осадка разгружается, после чего цикл повторяется. Формула изобретения Загрузочное устройство для ленточного вакуум-фильтра, і-одержащее подающие трубу, емкость с распределителем фильтруемого продукта вдоль ее продольной оси щ выпускным стационарным отверстием, о тл и ч г ю щ е е с я тем, что, с целью повышения эффективности в работе, устройство снабжено подпружиненными и установленными возможностью поворота шторками с прижатыми между собой концами, расположенными под выпускным отверстием. 1641392 A-A фиг.2 Редактор Н.Киштулинец Составитель М.Гайдуков Техред Э Цаплюк Корректор М Кобылянскзя Заказ 1102/91 Тираж 442 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производствеино-издательс^ий уамЫнк* "Патент", г, Ужгород, ул.Гагарина, 101
