Завантажувальний пристрій конвейєра

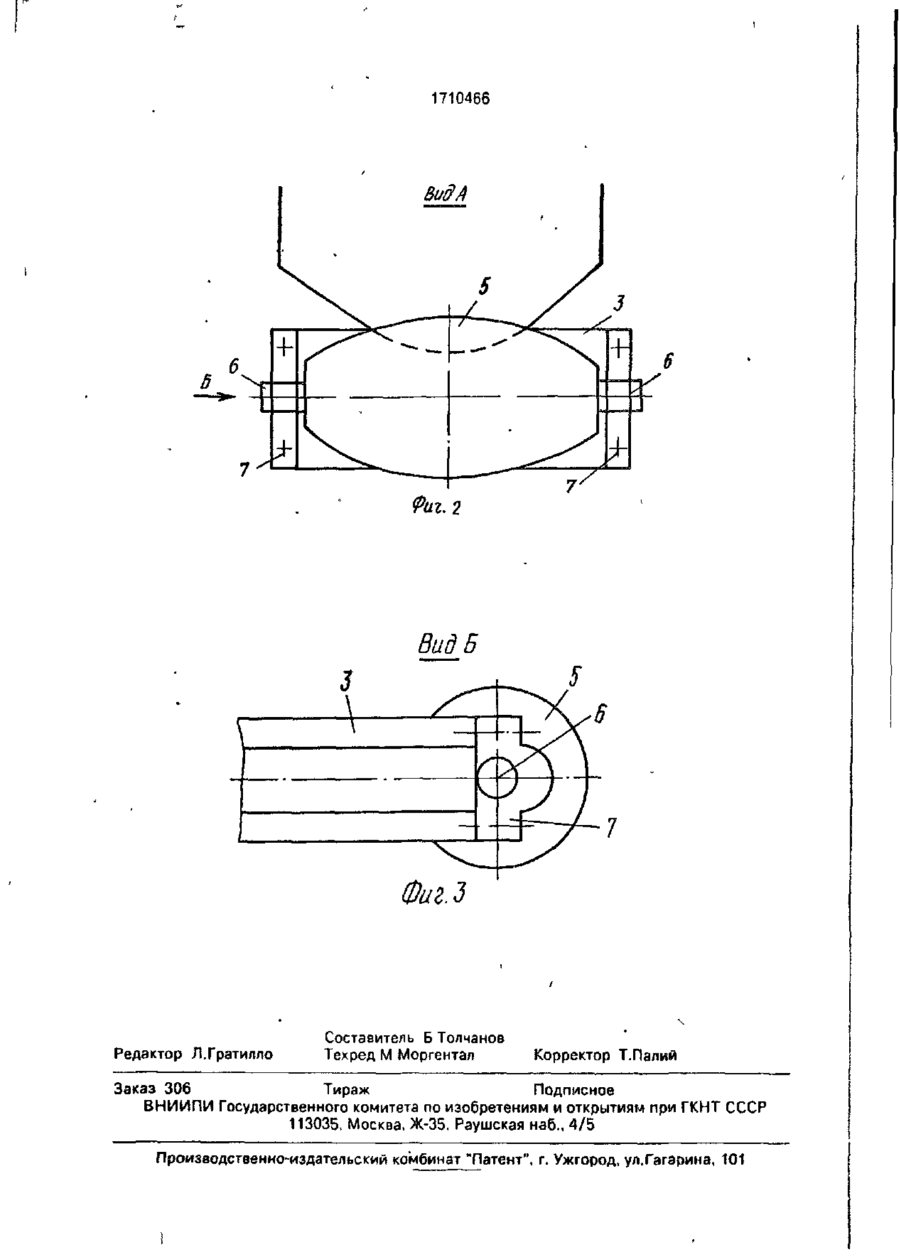

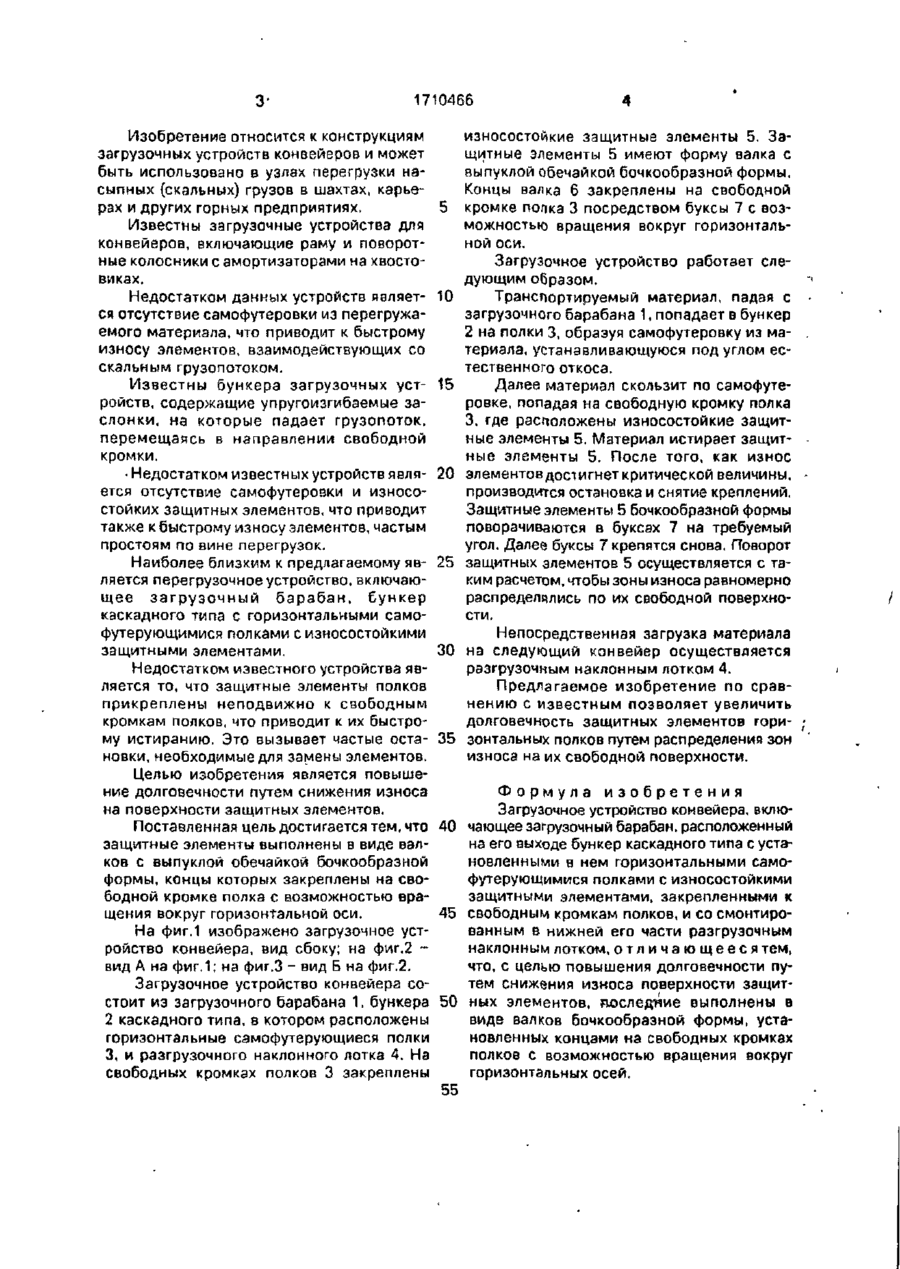

Изобретение относится к транспортной технмке и позволяет повысить долговечность путем снижения износа поверхности і Фиг Л защитных элементов. Устройство содержит загрузочный барабан 1. расположенный на его выходе бункер (Б) 2 каскадного типа с установленными в нем горизонтальными самофутерующимися полками (П) 2 и смонтированным в нижней его части разгрузочным наклонным лотком 4. К свободным кромкам ПЗ прикреплены износостойкие защитные элементы (Э) 5 в виде валков бочкообразной формы, установленные концами с возможностью вращения вокруг горизонтальных осей. Материал загружаемый в Б 2, попадая на П 3, образует самофутеровку, располагающуюся под углом естественного откоса. Скользя по самофутеровке, материал попадает на Э 5. После истирания части Э 5 их поворачивают на требуемый угол, а после износа их поверхности заменяют новыми. Из Б 2 материал поступает через лоток 4 на конвейер 3 ил 1710466 Изобретение относится к конструкциям загрузочных устройств конвейеров и может быть использовано в узлах перегрузки насыпных (скальных) грузов в шахтах, карьерах и других горных предприятиях. Известны загрузочные устройства для конвейеров, включающие раму и поворотные колосники с амортизаторами на хвостовиках. Недостатком данных устройств является отсутствие самофутеровки из перегружаемого материала, что приводит к быстрому износу элементов, взаимодействующих со скальным грузопотоком. Известны бункера загрузочных устройств, содержащие упругоизгибаемые заслонки, на которые падает грузопоток, перемещаясь в направлении свободной кромки. •Недостатком известных устройств является отсутствие самофутерозки и износостойких защитных элементов, что приводит также к быстрому износу элементов, частым простоям по вине перегрузок. Наиболее близким к предлагаемому является перегрузочное устройство, включающее загрузочный барабан, бункер каскадного типа с горизонтальными самофутерующимися полками с износостойкими защитными элементами. Недостатком известного устройства является то, что защитные элементы полков прикреплены неподвижно к свободным кромкам полков, что приводит к их быстрому истиранию. Это вызывает частые остановки, необходимые для замены элементов. Целью изобретения является повышение долговечности путем снижения износа на поверхности защитных элементов. Поставленная цель достигается тем, что защитные элементы выполнены в виде валков с выпуклой обечайкой бочкообразной формы, концы которых закреплены на свободной кромке полка с возможностью вращения вокруг горизонтальной оси. На фиг.1 изображено загрузочное устройство конвейера, вид сбоку; на фиг.2 вид А на фиг.1; на фиг.З - вид Б на фиг.2. Загрузочное устройство конвейера состоит из загрузочного барабана 1, бункера 2 каскадного типа, в котором расположены горизонтальные самофутерующиеся полки 3, и разгрузочного наклонного лотка 4. На свободных кромках полков 3 закреплены 5 10 15 20 25 30 35 износостойкие защитные элементы 5. Защитные элементы 5 имеют форму валка с выпуклой обечайкой бочкообразной формы. Концы валка 6 закреплены на свободной кромке попка 3 посредством буксы 7 с возможностью вращения вокруг горизонтальной оси. Загрузочное устройство работает следующим образом. Транспортируемый материал, падая с загрузочного барабана 1, попадает в бункер 2 на полки 3, образуя самофутеровку из ма- . териала, устанавливающуюся под углом естественного откоса. Далее материал скользит по самофутеровке, попадая на свободную кромку полка 3, где расположены износостойкие защитные элементы 5. Материал истирает защит- ные элементы 5. После того, как износ элементовдостигнеткритической величины, • производится остановка и снятие креплений. Защитные элементы 5 бочкообразной формы поворачиваются в буксах 7 на требуемый угол. Далее буксы 7 крепятся снова. Поворот защитных элементов 5 осуществляется с таким расчетом, чтобы зоны износа равномерно распределялись по их свободной поверхности. Непосредственная загрузка материала на следующий конвейер осуществляется разгрузочным наклонным лотком 4. Предлагаемое изобретение по сравнению с известным позволяет увеличить долговечность защитных элементов гори- ; зонтальных полков путем распределения зон износа на их свободной поверхности. Формула изобретения Загрузочное устройство конвейера, вклю40 чающее загрузочный барабан, расположенный на его выходе бункер каскадного типа с установленными в нем горизонтальными самофутерующимися полками с износостойкими защитными элементами, закрепленными к 45 свободным кромкам полков, и со смонтированным в нижней его части разгрузочным наклонным лотком, о т л и ч а ю щ е е с я тем, что, с целью повышения долговечности путем снижения износа поверхности защит50 ных элементов, пяследиие выполнены в виде валков бочкообразной формы, установленных концами на свободных кромках полков с возможностью вращения вокруг горизонтальных осей. 55 1710466 Фиг. 2 Вид Б Фа г. З Редактор Л.Гратилло Составитель Б Толчанов Техред М Моргентал Корректор Т.Палий Заказ 306 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
