Спосіб буріння свердловин
Номер патенту: 16187
Опубліковано: 29.08.1997
Автори: Гордон Зіновій Леонтійович, Купчинський Ігор Олександрович, Олійников Євгеній Семенович, Гільман Олександр Соломонович, Агарков Анатолій Кузьмич
Формула / Реферат

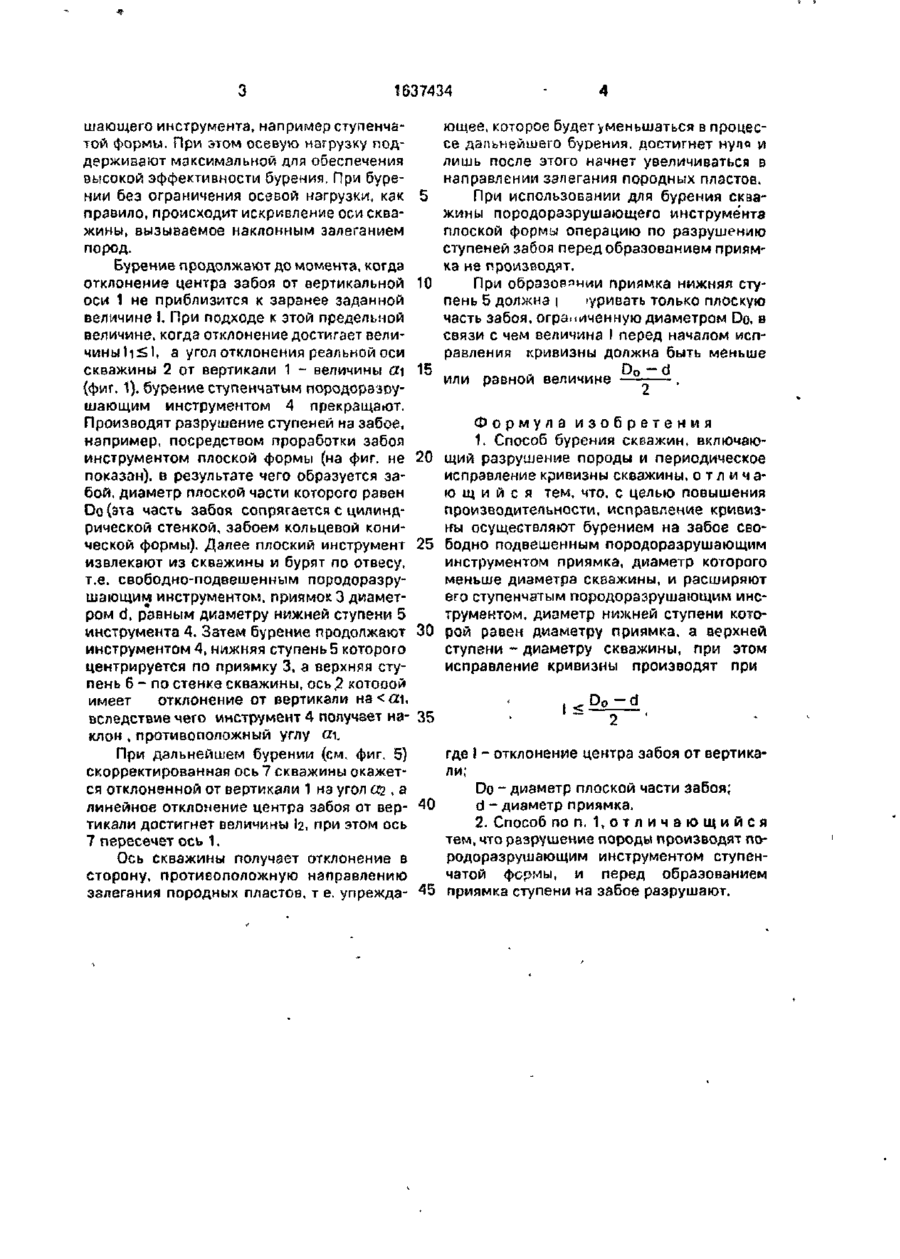

1. Способ бурения скважин, включающий разрушение породы и периодическое исправление кривизны скважины, отличающийся тем, что, с целью повышения производительности, исправление кривизны осуществляют бурением на забое свободно подветенным породоразрушающим инструментом приямка, диаметр которого меньше диаметра скважины, и расширяют его ступенчатым породоразрушающим инструментом, диаметр нижней ступени которой равен диаметру приямка, а верхней ступени - диаметру скважины, при этом исправление кривизны производят при
, ц,-^ 1^—^—
где 1 - отклонение центра забоя от вертикали; Од - диаметр плоской части забоя; й - диаметр приямка.
2. Способ по п. 1, отличающийся тем, что разрушение породы производят породоразрушающим инструментом ступенчатой формы, и перед образованием приямка ступени на забое разрушают.
Текст

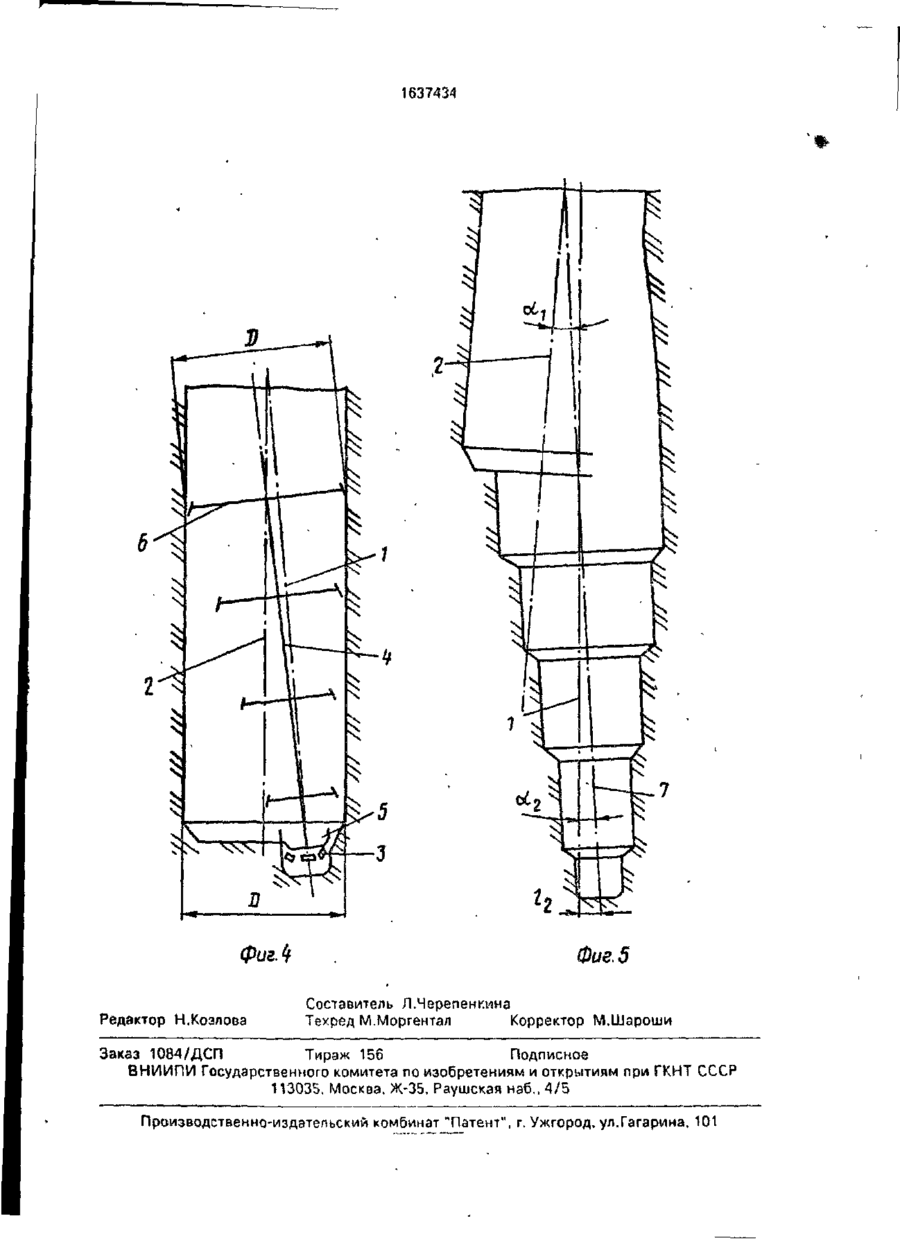

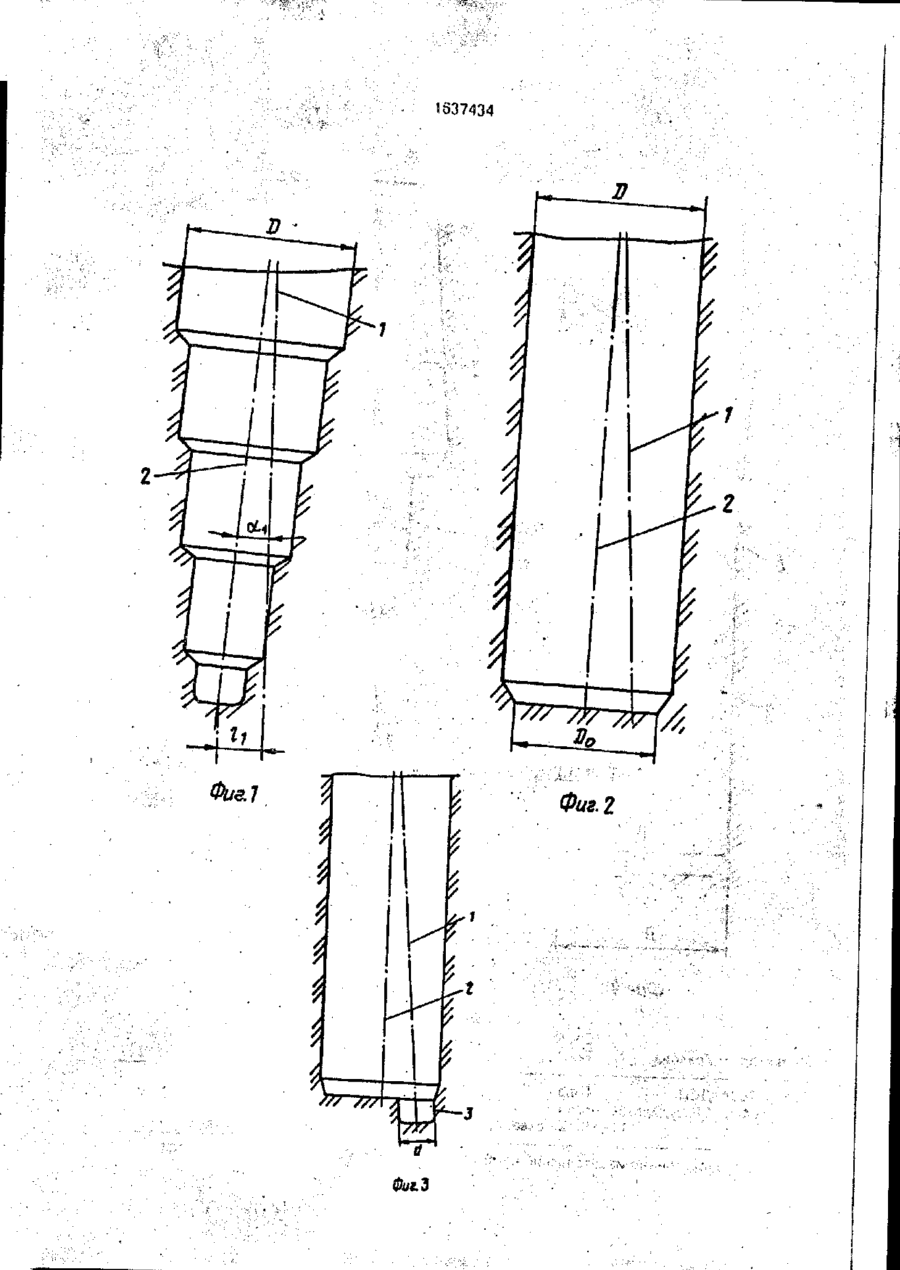

I, W V I. 1 ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ.Г* СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (П) (5D5 1 V Е 21 D 1/06 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4458712/03 (22)11.07.88 (71) Всесоюзный научно-исследовательский институт организации и механизации шахтного строительства (72) И.А.Купчинский, А.С.Гильман, Е С.Олейников, А.К.Агэрков и 3,Л.Гордон (53)622.251.002.5(088.8) (56) Авторское свидетельство СССР № 1503403, кл. Є 21 D 1/06, 1987, реш. поф. 1/9,04.1988 Патент Ф Р Г № 3219362, кл. Е 21 В 7/04, 1983. (54) СПОСОБ БУРЕНИЯ СКВАЖИН (57) Изобретение относится к бурению шахтных стволов и скважин (С) большого диаметра, в частности к технологии роторного бурения с исправлением кривизны буримой Изобретение относится к бурению шахтных стволов и скважин большого диаметра. в частности к технологии роторного бурения с исправлением кривизны буримо1?, скважины. Цель изобретения - повышение производительности. На фиг. 1 показан продольный разрез скважины со ступенчатым забоем перед операцией по исправлению кривизны; на фиг. 2 - то же, после проработки забоя породорззрушающим инструментом плоской формы; на фиг. 3 - то же, после бурения приямка; на фиг 4 - продольный разрез скважины перед исправлением кривизны; на фиг. 5 - забой скважины после исправления кривизны. 11-91 Гг, if) С. Цель - повышение производительности. Разрушение породы и образование С 2 проводят вращением плоского породораэрушающего инстурмента (ПРИ) без ограничения нагрузки на забой. Для исправления кривизны С 2 свободно подвешенным ПРИ бурят на забое приямок 3 диаметром 6. Прорабатывают забой ступенчатым ПРИ 4, диаметр нижней ступени 5 которого равен d, а диаметр верхней ступени 6 - диаметру буримой С, Ось 1 С при этом отклоняется в направлении, противоположном направлению искривлению С при бурении. При использовании для бурения ПРИ 4 перед образованием приямка 3 разрушают ступени на забое плоским ПРИ. Исправление кривизны производят при t < (Do - d)/2, где I - отклонение центра забоя от вертикали, а Do - диаметр плоской части забоя. 1 з.п. ф-лы. 5 ил. Проектная ось скважины совпадает с вертикальной осью 1 При бурении ось скважины 2 отклоняется от оси 1 на < а^. а отклонение центра забоя от вертикальной оси 1 при этом составляет h (см. фиг. 1). Диаметр буримой скважины D, диаметр плоской части забоя Do, а диаметр приямка З - d . Ступенчатый породорэзрушающий инструмент 4 имеет нижнюю ступень 5 диаметром d и верхнюю ступень 6 диаметром D. Ось скважины после исправления кривизны 7 составляет с вертикальной осью 1,
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for well drilling
Автори англійськоюKupchynskyi Ihor Oleksandrovych, Hilman Oleksandr Solomonovych, Oliinykov Yevhenii Semenovych, Aharkov Anatolii Kuzmych, Hordon Zinovii Leontiiovych
Назва патенту російськоюСпособ бурения скважин
Автори російськоюКупчинский Игорь Александрович, Гильман Александр Соломонович, Олийников Евгений Семенович, Агарков Анатолий Кузьмич, Гордон Зиновий Леонтьевич
МПК / Мітки
МПК: E21D 1/00
Мітки: свердловин, спосіб, буріння
