Спосіб транспортування і очищення коренебульбоплодів та пристрій для його здійснення

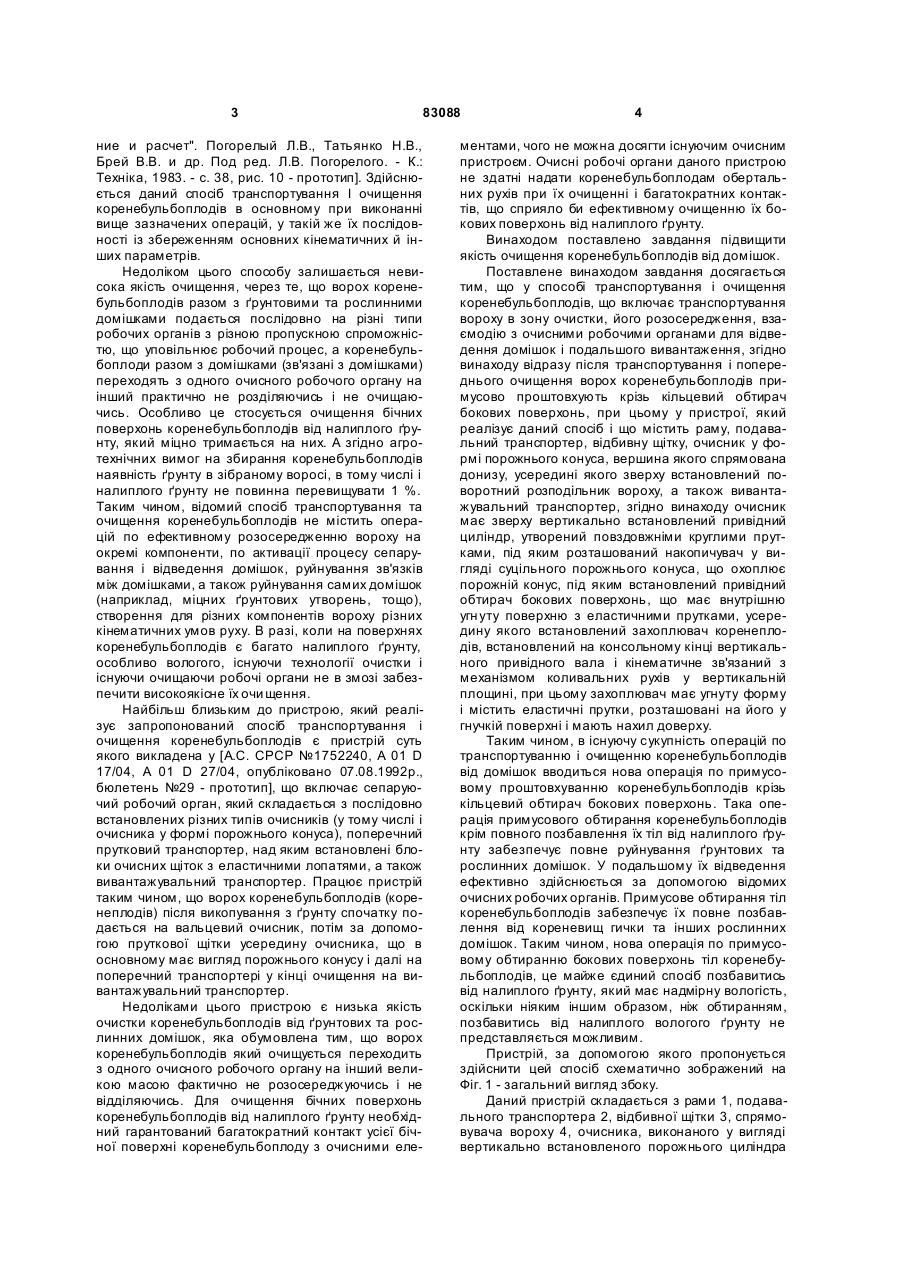

1. Спосіб транспортування і очищення коренебульбоплодів, що включає транспортування вороху в зону очистки, його розосередження, взаємодію з очисними робочими органами для відведення домішок і подальшого вивантаження, який відрізняє ться тим, що відразу після транспортування і попереднього очищення ворох коренебульбоплодів примусово проштовхують крізь кільцевий обтирач бокових поверхонь. C2 2 (19) 1 3 83088 ние и расчет". Погорелый Л.В., Татьянко Н.В., Брей В.В. и др. Под ред. Л.В. Погорелого. - К.: Техніка, 1983. - с. 38, рис. 10 - прототип]. Здійснюється даний спосіб транспортування І очищення коренебульбоплодів в основному при виконанні вище зазначених операцій, у такій же їх послідовності із збереженням основних кінематичних й інших параметрів. Недоліком цього способу залишається невисока якість очищення, через те, що ворох коренебульбоплодів разом з ґрунтовими та рослинними домішками подається послідовно на різні типи робочих органів з різною пропускною спроможністю, що уповільнює робочий процес, а коренебульбоплоди разом з домішками (зв'язані з домішками) переходять з одного очисного робочого органу на інший практично не розділяючись і не очищаючись. Особливо це стосується очищення бічних поверхонь коренебульбоплодів від налиплого ґрунту, який міцно тримається на них. А згідно агротехнічних вимог на збирання коренебульбоплодів наявність ґрунту в зібраному воросі, в тому числі і налиплого ґрунту не повинна перевищувати 1 %. Таким чином, відомий спосіб транспортування та очищення коренебульбоплодів не містить операцій по ефективному розосередженню вороху на окремі компоненти, по активації процесу сепарування і відведення домішок, руйнування зв'язків між домішками, а також руйнування самих домішок (наприклад, міцних ґрунтових утворень, тощо), створення для різних компонентів вороху різних кінематичних умов руху. В разі, коли на поверхнях коренебульбоплодів є багато налиплого ґрунту, особливо вологого, існуючи технології очистки і існуючи очищаючи робочі органи не в змозі забезпечити високоякісне їх очи щення. Найбільш близьким до пристрою, який реалізує запропонований спосіб транспортування і очищення коренебульбоплодів є пристрій суть якого викладена у [А.С. СРСР №1752240, A 01 D 17/04, А 01 D 27/04, опубліковано 07.08.1992р., бюлетень №29 - прототип], що включає сепаруючий робочий орган, який складається з послідовно встановлених різних типів очисників (у тому числі і очисника у формі порожнього конуса), поперечний прутковий транспортер, над яким встановлені блоки очисних щіток з еластичними лопатями, а також вивантажувальний транспортер. Працює пристрій таким чином, що ворох коренебульбоплодів (коренеплодів) після викопування з ґрунту спочатку подається на вальцевий очисник, потім за допомогою пруткової щітки усередину очисника, що в основному має вигляд порожнього конусу і далі на поперечний транспортері у кінці очищення на вивантажувальний транспортер. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від ґрунтових та рослинних домішок, яка обумовлена тим, що ворох коренебульбоплодів який очищується переходить з одного очисного робочого органу на інший великою масою фактично не розосереджуючись і не відділяючись. Для очищення бічних поверхонь коренебульбоплодів від налиплого ґрунту необхідний гарантований багатократний контакт усієї бічної поверхні коренебульбоплоду з очисними еле 4 ментами, чого не можна досягти існуючим очисним пристроєм. Очисні робочі органи даного пристрою не здатні надати коренебульбоплодам обертальних рухів при їх очищенні і багатократних контактів, що сприяло би ефективному очищенню їх бокових поверхонь від налиплого ґрунту. Винаходом поставлено завдання підвищити якість очищення коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у способі транспортування і очищення коренебульбоплодів, що включає транспортування вороху в зону очистки, його розосередження, взаємодію з очисними робочими органами для відведення домішок і подальшого вивантаження, згідно винаходу відразу після транспортування і попереднього очищення ворох коренебульбоплодів примусово проштовхують крізь кільцевий обтирач бокових поверхонь, при цьому у пристрої, який реалізує даний спосіб і що містить раму, подавальний транспортер, відбивну щітку, очисник у формі порожнього конуса, вершина якого спрямована донизу, усередині якого зверху встановлений поворотний розподільник вороху, а також вивантажувальний транспортер, згідно винаходу очисник має зверху вертикально встановлений привідний циліндр, утворений повздовжніми круглими прутками, під яким розташований накопичувач у вигляді суцільного порожнього конуса, що охоплює порожній конус, під яким встановлений привідний обтирач бокових поверхонь, що має внутрішню угн уту поверхню з еластичними прутками, усередину якого встановлений захоплювач коренеплодів, встановлений на консольному кінці вертикального привідного вала і кінематичне зв'язаний з механізмом коливальних рухів у вертикальній площині, при цьому захоплювач має угнуту форму і містить еластичні прутки, розташовані на його у гнучкій поверхні і мають нахил доверху. Таким чином, в існуючу сукупність операцій по транспортуванню і очищенню коренебульбоплодів від домішок вводиться нова операція по примусовому проштовхуванню коренебульбоплодів крізь кільцевий обтирач бокових поверхонь. Така операція примусового обтирання коренебульбоплодів крім повного позбавлення їх тіл від налиплого ґрунту забезпечує повне руйнування ґрунтових та рослинних домішок. У подальшому їх відведення ефективно здійснюється за допомогою відомих очисних робочих органів. Примусове обтирання тіл коренебульбоплодів забезпечує їх повне позбавлення від кореневищ гички та інших рослинних домішок. Таким чином, нова операція по примусовому обтиранню бокових поверхонь тіл коренебульбоплодів, це майже єдиний спосіб позбавитись від налиплого ґрунту, який має надмірну вологість, оскільки ніяким іншим образом, ніж обтиранням, позбавитись від налиплого вологого ґрунту не представляється можливим. Пристрій, за допомогою якого пропонується здійснити цей спосіб схематично зображений на Фіг. 1 - загальний вигляд збоку. Даний пристрій складається з рами 1, подавального транспортера 2, відбивної щітки 3, спрямовувача вороху 4, очисника, виконаного у вигляді вертикально встановленого порожнього циліндра 5 83088 5, що утворений закріпленими з зазорами вертикальними круглими прутками 6, знизу якого жорстко приєднаний порожній конус 7, вершина якого спрямована донизу, що складається з круглих концентричних, його повздовжній осі, поперечних прутків 8, які також встановлені з зазорами один до одного. Порожній циліндр 5 і порожній конус 7 таким чином утворюють єдиний очисний робочий орган і кінематично зв'язані з приводом 9 у обертальний рух, напрямок якого показаний стрілкою. Порожній конус 7 з зовні охоплює накопичувач 10, який також виконано у вигляді суцільного порож ньою конуса. Зверху, крізь порожній циліндр 5 і порожній конус 7, на їх повздовжніх осях проведений консольний привідний (привід не показаний) вал 11, на кінці якого встановлений захоплювач 12 коренебульбоплодів, який має угнуту форму і містить на усієї власній твірній угнутій поверхні еластичні прутки, що мають нахил доверху. Захоплювач 12 коренебульбоплодів знаходиться усередині обтирача 13 бокових поверхонь коренебульбоплодів, який також має угнуту поверхню, що містить еластичні прутки, напрямлені у його середину. Обтирач 13 кінематично зв'язаний з приводом 14 у обертальний рух. Консольний привідний вал 1 1 за допомогою кінематичних елементів 15 (поворотної втулки, шарнірів і шатуна) зв'язаний з приводом 16 коливальних рухів у вертикальній площині. Під нижнім вихідним отвором обтирача 13 розташований фігурний лоток 17, який містить зверху привідну циліндричну щітку 18 з еластичними прутками, а під його кінець підведена похило встановлена пальчаста очисна гірка 19. Під нижнім кінцем пальчастої очисної гірки 19 горизонтально розташований вивантажувальний транспортер 20. Зверху очисника, над накопичувачем 10 встановлені дугоподібні захисні екрани 21. Напрямки потоків коренебульбоплодів, а також обертальних рухів робочих органів пристрою для транспортування і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2 усередину очисника, що встановлений вертикально. При цьому відбивна щітка 3, так встановлена на рамі 1, що відбиває цей потік вороху коренебульбоплодів на спрямовувач 4, який подає ворох на бокову поверхню вертикально встановленого порожнього циліндра 5, що утворений закріпленими з зазорами круглими прутками 6. Ворох коренебульбоплодів при цьому ударяється об поверхню прутків 6, внаслідок обертання порожнього циліндра 5 завдяки приводу 9, а тому ворох значно подрібнюється розосереджується і значна частина дрібних ґрунтових домішок відразу просіюються крізь зазори між прутками 6 за межі пристрою. Далі, вже подрібнені і значно розосереджені частини вороху, під дією власної ваги, потрапляють у порожній конус 7, який також обертається завдяки приводу 9 і рухаються упоперек його прутків 8. Досягнувши нижнього вихідного отвору порожнього конуса 7 коренебульбоплоди опиняються усередині накопичувача 10, тобто у просторі, де розташовані захоплювач 12 коренебульбоплодів і 6 обтирач 13 бокових поверхонь коренебульбоплодів. За хоплювач 12, завдяки консольному привідному валу 11 обертається навколо власної осі і одночасно, завдяки кінематичним елементам 15 і приводу 16, здійснює зворотно поступальні рухи у вертикальній площині, а тому тіла коренебульбоплодів захоплюються і при русі привідного вала 11 донизу примусово проштовхуються донизу, тобто у середину обтирача 13. При цьому, напрямки обертання захоплювача 12 і обтирача 13 протилежні, а тому усередині обтирача 13 відбувається інтенсивне обтирання бокових поверхонь коренебульбоплодів від налиплого ґрунту. Якщо врахувати 7 поступальний рух захоплювача 12 зверху донизу і одночасне обертання і захоплювача 12 і обтирача 13, то тіла коренебульбоплодів фактично дуже інтенсивно обертаються навколо власних осей і з їх поверхонь гарантовано зчищається (обтирається) навіть і налиплий вологий ґрунт. Еластичні елементи, що містяться на угнутій внутрішній поверхні обтирача 13 гальмують (деякий проміжок часу) тіла коренебульбоплодів, але при рухові донизу захоплювача 12, його еластичні прутки, які відігнуті доверху, згинаються і проштовхують (при одночасному обертанні, разом з валом 11) тіла коренебульбоплодів донизу. Однак за цей час відбувається повне обтирання тіл коренебульбоплодів від налиплого, вологого ґрунту. При русі у зворотному напрямку, тобто доверху, коренебульбоплоди, які знаходяться у накопичувачі 10 також рухаються догори і, при подальшому підйомі захоплювача 12, заповнюють верхній простір у обтирачі 13. При русі донизу захоплювач проштовхує чергову порцію коренебульбоплодів донизу з виконанням нової технологічної операції по обтиранню тіл коренебульбоплодів від налиплого вологого ґрунту. Амплітуда коливальних рухів привідного вала 11, а разом з ним і захоплювача 12 повинні бути такими, при яких порції тіл коренебульбоплодів гарантовано проштовхувались крізь обтирач 13 і на мали значного нагромадження у накопичувачі 10. Остаточно потрапивши до нижнього вихідного отвору обтирача 13 коренебульбоплоди і деякі залишки, що до того часу ще не були відведена крізь зазори між прутками 6 і 8, потрапляють на фігурний лоток 17, який спрямовує їх у подальшому на полотно пальчастої очисної гірки 19. Привідна циліндрична щітка 18, що встановлена у верхній частині фігурного лотка 17 спрямовує потік коренебульбоплодів, які після перетирача 13 можуть мати хаотичний рух. Після цього коренебульбоплоди потрапляють на верхню частину полотна пальчастої очисної гірки 19. Далі, завдяки тому, що в переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді тіла, вони скочуються вниз по полотну пальчастої очисної гірки 19, ґрунтові ж домішки та рослинні рештки навпаки, не здатні до кочення, а тому захоплюються пальцями очисної гірки 19 і виносяться через верхній її кінець за межі пристрою. Повністю очищені від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер 20 і грузяться в бункер, або у транспортний засіб. Для запобігань втрат вороху коренебульбоплодів при завантажуванні накопичувача 10 коренебуль 7 83088 боплодів використовується фігурні екрани 21. Кутові швидкості обертання очисника, у вигляді порожнього циліндра 5 і порожнього конуса 7, привідного вала 11, а також амплітуда і частота коливальних рухів захоплювача 12 коренебульбоплодів повинні мати такі значення при яких відбудеться ефективне обтирання бокових поверхонь коренебульбоплодів, відповідна продуктивність пристрою, а також умова, за якою не будуть по Комп’ютерна в ерстка В. Клюкін 8 шкоджуватись тіла коренебульбоплодів. Це також стосується розмірів (довжина, діаметр) і жорсткостей еластичних прутків захоплювача 12 і обтирача 13. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 35-40%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
