Прилад для визначення реологічних властивостей дисперсних матеріалів

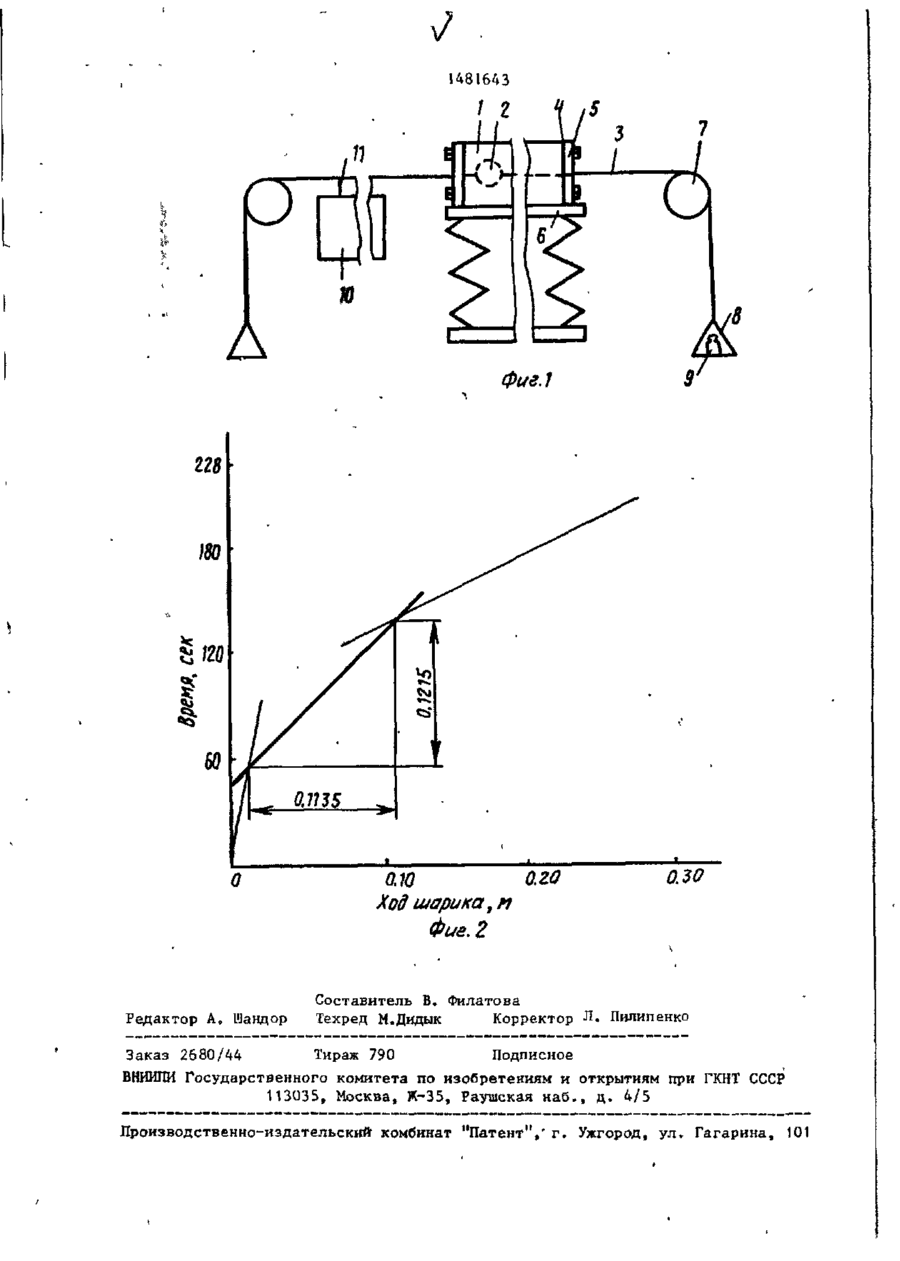

Изобретение относится к устройствам для измерения реологических свойств дисперсных материалов. Целью его является расширение функциональ ных возможностей устройства путем обеспечения измерения вязкости крупнодисперсных предельно концентрированных масс. Устройство содержит чувствительный элемент в виде шарика, жестко закрепленного на струне, пропущенной через центральные отверстия торцовых стенок горизонтально расположенного цилиндра. Каждый из концов струны связан с отдельной системой нагружения, причем регистрирующая система устанавливается со стороны менее нагружаемой стороны струны. Камера расположена с возмож- • ностью приложения вибрации перпендикулярно ее оси, а чувствительный элемент - с возможностью реверсивного движения вдоль оси каыары. 2 ил. Изобретение относится к устройствам для измерения реологических свойств различных сред' и, в частности, может быть использовано для определения вязкости крупнозернистых предельно концентрированных огнеупорных масс, являющихся, в том числе, жидкотекучими только при их вибрировании. Целью изобретения является рас- ширение функциональных возможностей устройства путем обеспечения измерения вязкости крупнозернистых предельно концентрированных масс. На фиг. 1 представлено предлагаемое устройство для измерения вязкости; на фиг. 2 - график движения шарика. Устройство содержит горизонтально расположенный цилиндрический сосуд 1 с-исследуемой средой. В сосуде расположен шарик 2, жестко насаженный на струну 3. Для герметизации сосуда служат резиновые прокладки 4 и крышки 5, Сосуд жестко закреппсн на виброплощадке 6о Узел нагружения шарика состоит из блочков 7, подвесок 8 и грузов 9„ Регистрирующая система состоит, например, из барабана самописца 10 и пера 11, жестко закрепленного на струне. * -Регистрирующая система устанавливается со стороны ненагружаемой ветви струны. Это обеспечивает исключение ошибки измерения, связанной с растя-L жением струны. Соотношение между максимальным размером зерна, диаметром шарика и диаметром цилиндрического сосуда принимается равным не менее 1:5:25. \/ 3 1481643 Устройство работает следующим обческом сосуде устразом. ройства, при котоИсследуемая среда помещается (при рых обеспечивается необходимости под воздействием вибривысокая точность рования) в цилиндрический сосуд І. из ме рения вя з ко сСосуд устанавливается на виброплощадти„ ку 6 и жестко закрепляется на ней. Верхний диапазон определения вязВключается барабан самописца 10. На Кости является неограниченным. подвеску 8 устанавливается необходи- 10 мый груз 9 (предварительно на обе Предлагаемое устройство может быть подвески 8 устанавливаются одинаковые использовано для измерения вязкости по весу грузы, например по 1,5-2 кг, крупнозернистых предельно концентрис целью натяжения струны). Шарик 2, рованных масс (вибролитых огнеупорвзаимодействуя со струной 3, блочка- (5 ных масс, бетонов, строительных растми 7, подвесками 8 и грузами 9, двиворов и др.) как без вибрирования, жется в исследуемой среде. С помощью так и в процессе вибрирования. По кипера I1, жестко закрепленного на нетике изменения вязкости, например струне 3, производится запись хода при вибрировании, возможно судить движения шарика во времени в исследу- 20 о характере разрушения структуры в емои среде. перечисленных массах, что является Для расчета вязкости с применением предлагаемого устройства используется формула Стокса с включением в нее константы устройства К (значение кон- 25 станты К устанавливается по высоковязкой стандартной жидкости с известной вязкостью, например, патоке), т . е . формула имеет следующий влд: F 30 = (Р-Р о )-9,81 . I ~ K»61T'r.V = К-біГ-r-V } где j? - вязкость исследуемой среды, Пс; У - сила, действующая на шарик, кг.м/с2; 35 Р - нагрузка, кг; Р - нагрузка, кг, при которой шарик начинает двигаться в пустом цилиндрическом сосуде устройства; 40 9,81 - ускорение силы тяжести в весьма важным для создания оптимизированных технологических процессов, обеспечивающих получение изделий с заданными высокими служебными свойствами при наименьших энерго- и трудозатратах. Формула и з о б р е т е н и я Устройство для определения реологических свойств дисперсных материалов, содержащий расположенную горизонтально цилиндрическую камеру с центральными отверстиями на торцо-3 вых стенках, установленные перед ними эластичные перегородки, расположенный вдоль оси камеры чувствительный элемент, связанный посредством струны, проходящей через отверстие, с системой нагружения, и систему регистрации, о т л и ч а ю щ е е с я м/с*; тем, что, с целью расширения функциоК - константа устройства; нальных возможностей устройства путем г - радиус шарика, м; обеспечения измерения вязкости крупV - скорость шарика, м/с. 45 нодисперсных предельно концентрироНижний диапазон определения вязванных масс, струна дополнительно кости с использованием разработанного закреплена в диаметрально противоустройства рассчитывается по формуле положной точке чувствительного элемента, выполненного в виде шарика, макс 50 пропущена через отверстие торцовой где Р м и н и - соответственно мистенки с возможностью реверсивного нимальная нагрузка, перемещения и связана с дополнителькг, и максимальной системой пагружения, а рабочая ная скорость двикамера расположена с возможностью жения шарика в 55 приложения перпендикулярно ее оси стандартной жидвибрации. кости в цилиндри а:1 о фиг.? ггь 180 0.10 Ходшарика\ Фиг. 2 Редактор Ао Шандор 0.20 0.30 Составитель В. Филатова Техред М.Дидык Корректор Л. Пилипенко Заказ 2680/44 Тираж 790 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва» К-35, Раушская наб,, д. 4/5 Производственно-издательский комбинат "Патент",' г. Ужгород, ул. Гагарина, 101
