Формула / Реферат

Система охлаждения приводного электродвигателя газоперекачивающего агрегата, содержащая блок очистки, вентилятор, регулятор расхода охлаждающего воздуха и подключенный к кожуху электродвигателя выпускной трубопровод, отличающая-с я тем, что, с целью повышения надежности, система снабжена ресивером, соединенным с блоком очистки при помощи нагнетательного трубопровода, вентилятор расположен на последнем, а регулятор расхода размещен перед блоком очистки, причем ресивер дополнительно соединен с блоком очистки при помощи возвратного трубопровода с регулирующим элементом и подсоединен к кожуху электродвигателя при помощи подводящего и байпасного трубопроводов с регулирующими элементами, а выпускной трубопровод сообщен при помощи байпасной линии с блоком очистки.

Текст

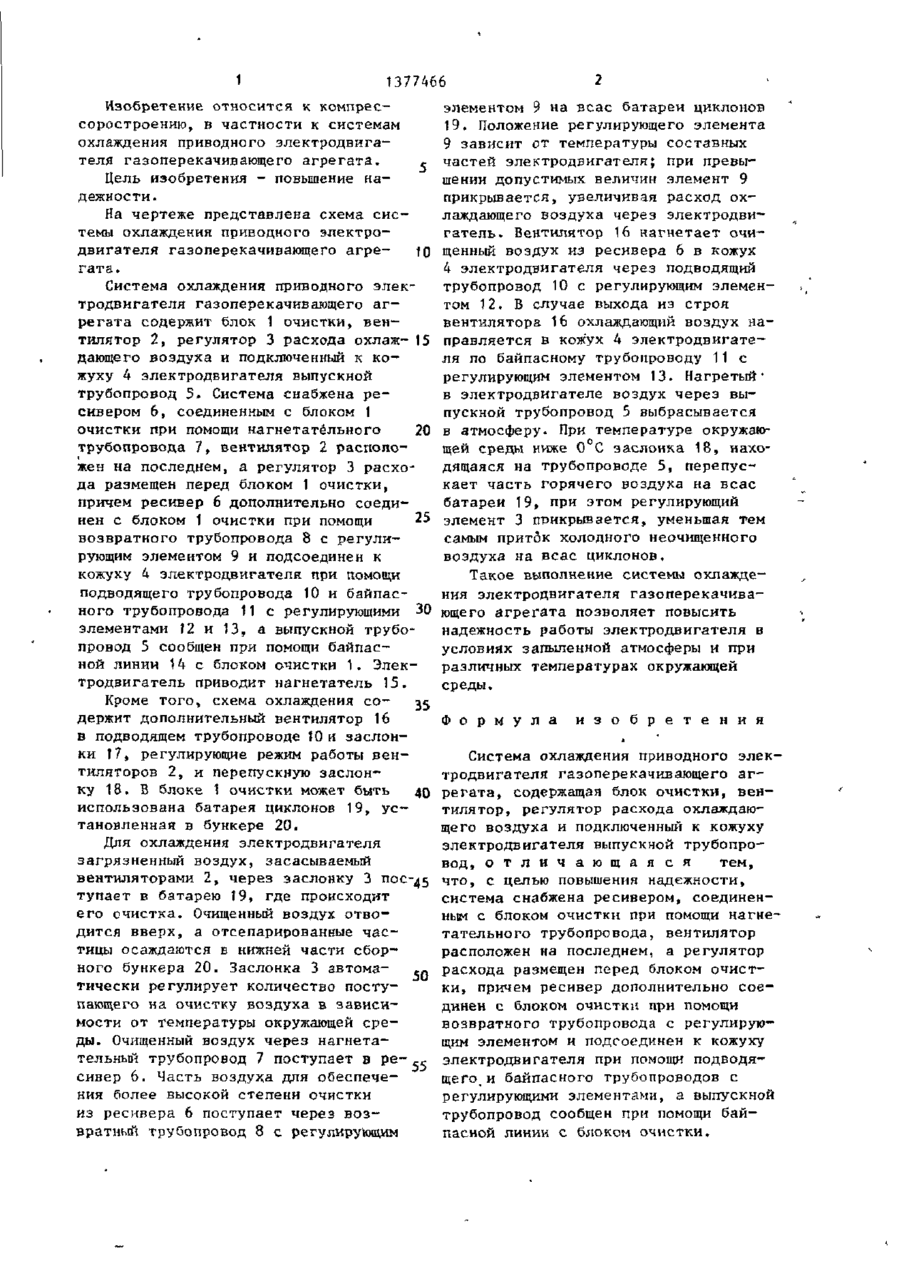

Изобретение относится к компрессоростроению и позволяет повысить надежность агрегата. Ресивер 6 нагнетательным и возвратным трубопроводами (ТП) 7 и 8 соединен с блоком очистки (БО) 1, а подводящим и байпасным ТП 10 и 11 - с регулирующими элементами (РЭ) 12.и 13, с кожухом А электродвигателя. Вентилятор 2 расположен на ТП 7, регулятор 3 расхода размещен перед БО, а выпускной ТП 5 байпасной линией 14 соединен с БО. Для обеспечения более высокой степени очистки часть воздуха через ТП 8 с РЭ 9 поступает на всас батареи циклонов 19. Положение РЭ 9 зависит от т-ры составных частей электродвигателя. Очищенный воздух вентилятором 16 нагнетается через ТП Ю в кожух. В случае выхода из строя вентилятора 16 охлаждающий воздух направляется по ТП 1 1 . 1 ил. СО О5 1 1377466 Изобретение относится к компрессоростроению, в частности к системам охлаждения приводного электродвигателя газоперекачивающего агрегата. Цель изобретения - повышение надежности. На чертеже представлена схема системы охлаждения приводного электродвигателя газоперекачивающего агреt o гата. Система охлаждения приводного электродвигателя газоперекачивающего агрегата содержит блок 1 очистки, вентилятор 2, регулятор 3 расхода охлаж 15 дающего воздуха и подключенный к кожуху 4 электродвигателя выпускной трубопровод 5. Система снабжена ресивером 6, соединенным с блоком 1 очистки при помощи нагнетательного 20 трубопровода 7, вентилятор 2 расположен на последнем, а регулятор 3 расхода размещен перед блоком 1 очистки, причем ресивер 6 дополнительно соединен с блоком 1 очистки при помощи 25 возвратного трубопровода 8 с регулирующим элементом 9 и подсоединен к кожуху 4 электродвигателя при помощи подводящего трубопровода 10 и байпасного трубопровода 11 с регулирующими 30 элементами 12 и 13, а выпускной трубопровод 5 сообщен при помощи байпасной линии 14 с блоком очистки 1. Электродвигатель приводит нагнетатель 15. Кроме того, схема охлаждения со35 держит дополнительный вентилятор 16 в подводящем трубопроводе 10 и заслонки 17, регулирующие режим работы вентиляторов 2, и перепускную заслонку 18. В блоке 1 очистки может быть 40 использована батарея циклонов 19, установленная в бункере 20. Для охлаждения электродвигателя загрязненный воздух, засасываемый вентиляторами 2, через заслонку 3 пос-45 тупает в батарею 19, где происходит его счистка. Очищенный воздух отводится вверх, а отсепарированные частицы осаждаются в нижней части сборного бункера 20. Заслонка 3 автома50 тически регулирует количество поступающего на очистку воздуха в зависимости от температуры окружающей среды. Очищенный воздух через нагнетательный трубопровод 7 поступает в ресивер 6. Часть воздуха для обеспече- 55 ния более высокой степени очистки из ресивера 6 поступает через возвратный трубопровод 8 с регулирующим элементом 9 на всас батареи циклонов 19. Положение регулирующего элемента 9 зависит от температуры составных частей электродвигателя; при превышении допустимых величин элемент 9 прикрывается, увеличивая расход охлаждающего воздуха через электродвигатель. Вентилятор 16 нагнетает очищенный воздух из ресивера 6 в кожух 4 электродвигателя через подводящий трубопровод 10 с регулирующим элементом 12. В случае выхода из строя вентилятора 16 охлаждающий воздух направляется в кожух 4 электродвигателя по байпасному трубопроводу 11 с регулирующим элементом 13. Нагретый' в электродвигателе воздух через выпускной трубопровод 5 выбрасывается в атмосферу. При температуре окружающей среды ниже 0 С заслонка 18, находящаяся на трубопроводе 5, перепускает часть горячего воздуха на всас батареи 19, при этом регулирующий элемент 3 прикрывается, уменьшая тем самым приток холодного неочищенного воздуха на всас циклонов. Такое выполнение системы охлаждения электродвигателя газоперекачивающего агрегата позволяет повысить надежность работы электродвигателя в условиях запыленной атмосферы и при различных температурах окружающей среды. Ф о р м у л а и з о б р е т е н и я Система охлаждения приводного электродвигателя газоперекачивающего агрегата, содержащая блок очистки, вентилятор, регулятор расхода охлаждающего воздуха и подключенный к кожуху электродвигателя выпускной трубопровод, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности, система снабжена ресивером, соединенным с блоком очистки при помощи нагнетательного трубопровода, вентилятор расположен на последнем, а регулятор расхода размещен перед блоком очистки, причем ресивер дополнительно соединен с блоком очистки при помощи возвратного трубопровода с регулирующим элементом и подсоединен к кожуху электродвигателя при помощи подводящего и байпасного трубопроводов с регулирующими элементами, а выпускной трубопровод сообщен при помощи байпасной линии с блоком очистки. 1377466 Редактор В. Ковтун Составитель Н. Огарко Техред А.Кравчук Корректоре. Шекмар Закаэ 853/26 Тираж 574 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Дивитися

Додаткова інформація

Назва патенту англійською

Cooling system of drive motor of gas-compressor plant

Автори англійською

Bykov Oleksandr Kostiantynovych, Klysenko Viktor Pavlovych, Koroliov Valentyn Semenovych, Samodai Oleksandr Mykhailovych, Fedorenko Mukola Dmytrovych

Назва патенту російською

Система охлаждения приводного электродвигателя газоперекачивающего агрегата

Автори російською

Быков Александр Константинович, Клисенко Виктор Павлович, Королев Валентин Семенович, Самодай Александр Михайлович, Федоренко Николай Дмитриевич

МПК / Мітки

МПК: F04D 29/58

Мітки: газоперекачувального, охолодження, система, агрегата, електродвигуна, привідного
