Електронна пушка для електроно-променевого нагріву

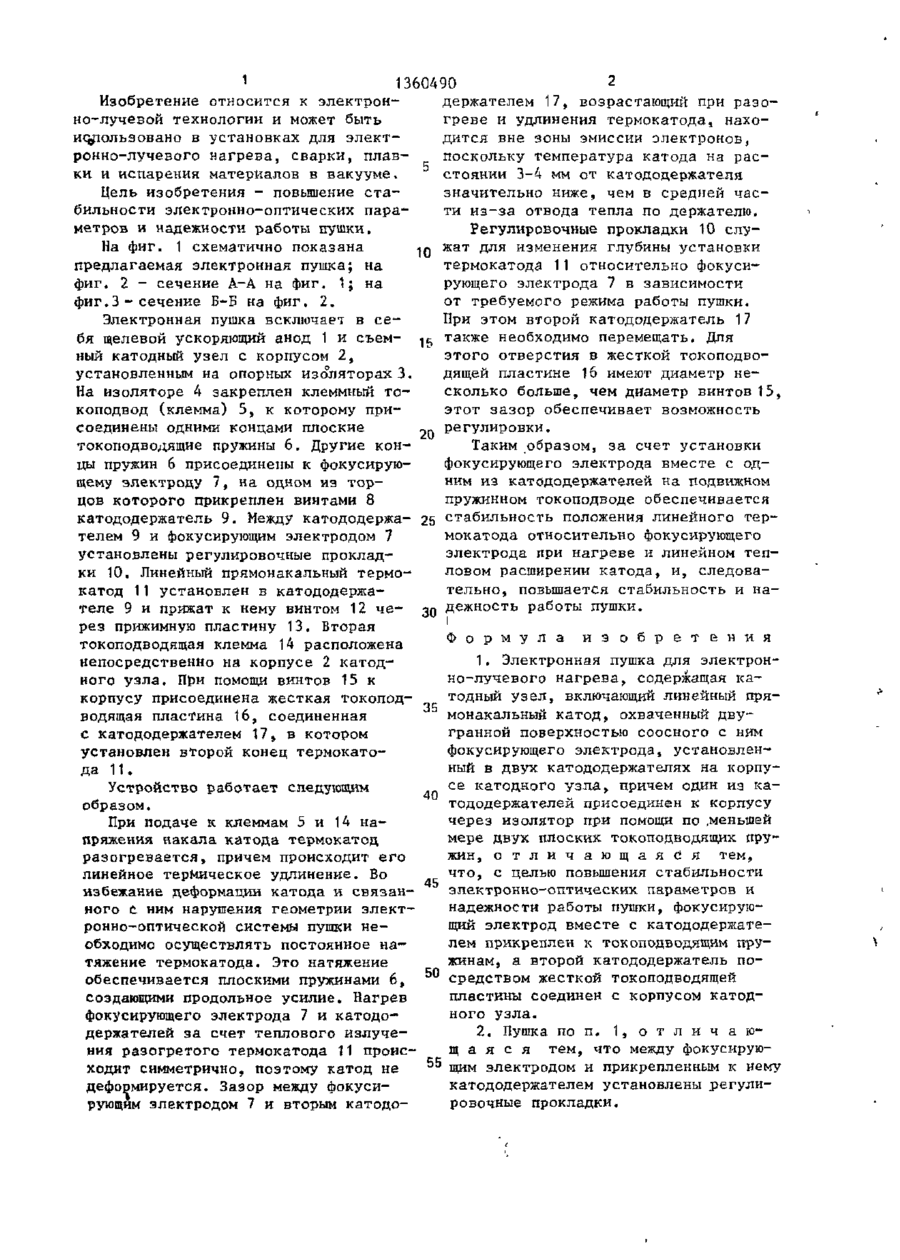

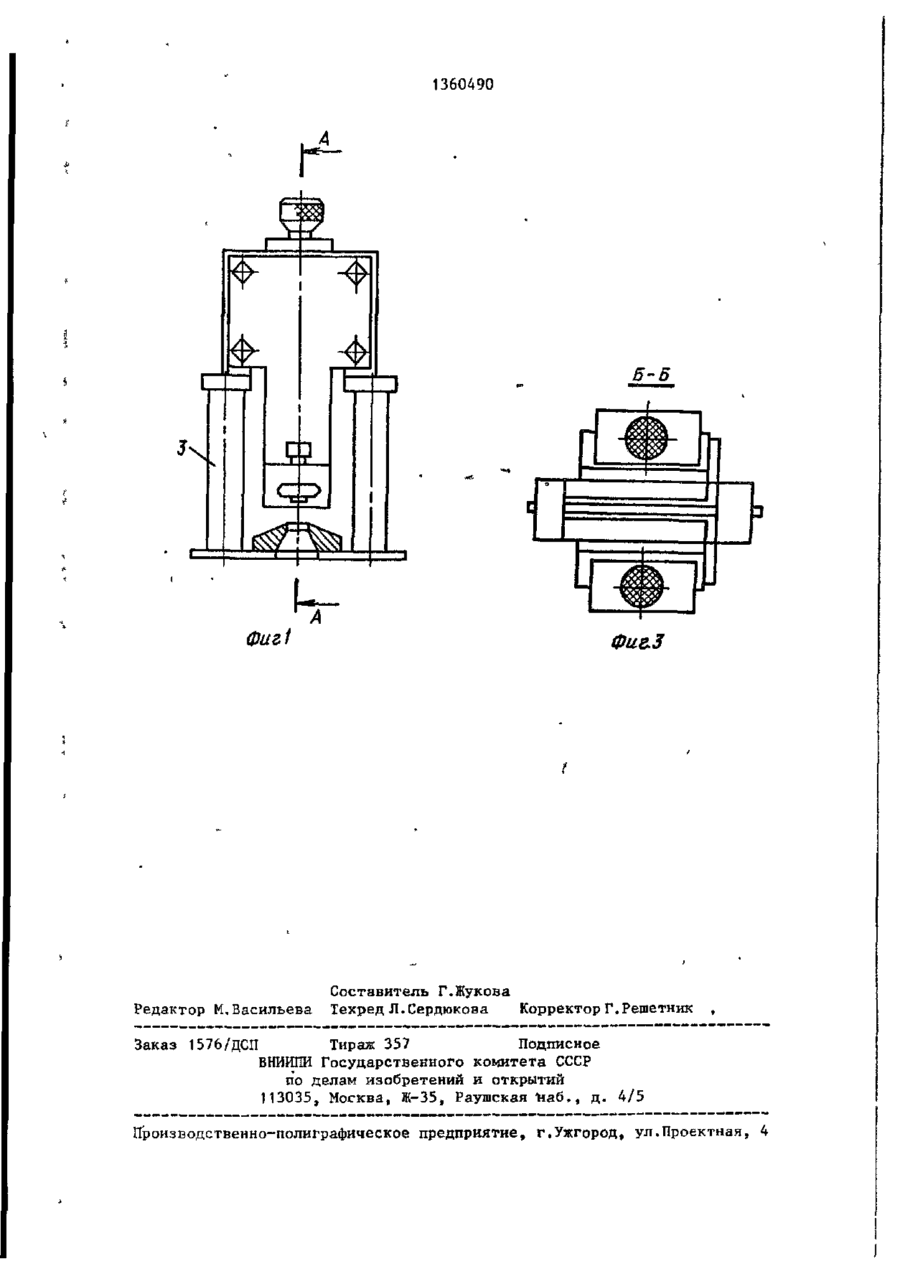

Изобретение относится к электронно-лучевой технологии и может быть использовано в установках для электронно-лучевого нагрева, сварки, плавки и испарения материалов в ваку уме. Целью изобретения является повышение стабильности электронно-оптических параметров и надежности работы пушки. Для достижения поставленной цели фокусирующий электрод 7 вместе с одним из катододержателей 9, 17 установлен на подвижном пружинном токопроводе 6. Это обеспечивает стабильность положения линейного термокатода 11 относительно фокусирующего электрода 7 при нагреве и линейном тепловом расширении катода и, следовательно, повышает стабильность н надежность работы пушки. Электронная пушка включает в себя щелевой ускоряющий анод 1, съемный катодный узел с корпусом 2, изолятор 4, регулировочные прокладки 10, прижимную пружину 13, жесткую токопроводящую пластину 16. 1 з.л. ф-лы, 3 ил. _А-А « 35 СО О Фи.г.1 46-87 1 1360490 Изобретение относится к электрондержателем 17, возрастающий при разоно-лучевой технологии и может быть греве и удлинения термокатода, нахоисуіользовано в установках для электдится вне зоны эмиссии электронов, ронно-лучевого нагрева, сварки, плавпоскольку температура катода на раски и испарения материалов в вакууме. стоянии 3-4 мм от катододержателя значительно ниже, чем в средней часЦель изобретения - повышение стати из-за отвода тепла по держателю. бильности электронно-оптических параметров и надежности работы пушки. Регулировочные прокладки 10 слуНа фиг. 1 схематично показана жат для изменения глубины установки 10 предлагаемая электронная пушка; на термокатода 11 относительно фокусифиг. 2 - сечение А-А на фиг. 1; на рующего электрода 7 в зависимости фиг.3 - сечение Б-Б на фиг. 2. от требуемого режима работы пушки. При этом второй катододержатель 17 Электронная пушка исключает в сетакже необходимо перемещать. Для бя щелевой ускоряющий анод 1 и съемэтого отверстия в жесткой токоподвоный катодный узел с корпусом 2, дящей пластине 16 имеют диаметр неустановленным на опорных изоляторах 3. сколько больше, чем диаметр винтов 15, На изоляторе 4 закреплен клеммный тоэтот зазор обеспечивает возможность коподвод (клемма) 5, к которому прирегулировки. соединены одними концами плоские 20 токоподводящие пружины 6. Другие конТаким образом, за счет установки цы пружин 6 присоединены к фокусируюфокусирующего электрода вместе с одщему электроду 7, на одном из торним из катододержателей на подвижном цов которого прикреплен винтами 8 пружинном токоподводе обеспечивается катододержатель 9. Между катододержа- 25 стабильность положения линейного тертелем 9 и фокусирующим электродом 7 мокатода относительно фокусирующего электрода при нагреве н линейном тепустановлены регулировочные прокладловом расширении катода, и, следоваки 10. Линейный прямонакальный термотельно, повышается стабильность и накатод 11 установлен в катододержадежность работы пушки. теле 9 и прижат к нему винтом 12 че- 30 I рез прижимную пластину 13. Вторая Ф о р м у л а и з о б р е т е н и я токоподводящая клемма 14 расположена 1. Электронная пушка для электроннепосредственно на корпусе 2 катодно-лучевого нагрева, содержащая каного узла. При помощи винтов 15 к тодный узел, включающий линейный прякорпусу присоединена жесткая токопод35 монакальный катод, охваченный двуводящая пластина 16, соединенная гранной поверхностью соосного с ним с катододержателем 17, в котором фокусирующего электрода, установленустановлен второй конец термокатоный в двух катододержателях на корпуда 1 1 . се катодного узла, причем один из каУстройство работает следующим 40 тод о держателей присоединен к корпусу образом. через изолятор при помощи по .меньшей При подаче к клеммам 5 и 14 намере двух плоских токоподводящих прупряжения накала катода термокатод жин, о т л и ч а ю щ а я с я тем, разогревается, причем происходит его что, с целью повышения стабильности линейное термическое удлинение. Во 45 электронно-оптических параметров и избежание деформации катода и связаннадежности работы пушки, фокусируюного с ним нарушения геометрии электщий электрод вместе с катододержатеронно-оптической системы пушки нелем прикреплен к токоподводящим пруобходимо осуществлять постоянное нажинам, а второй катододержатель потяжение термокатода. Это натяжение 50 средством жесткой токоподводящей обеспечивается плоскими пружинами 6, пластины соединен с корпусом катодсоздающими продольное усилие. Нагрев ного узла. фокусирующего электрода 7 и катодо2. Пушка по п. ^ о т л и ч а ю держателей за счет теплового излучещ а я с я тем, что между фокусируюния разогретого термокатода 11 происщим электродом и прикрепленным к нему ходит симметрично, поэтому катод не катододержателем установлены регулидеформируется. Зазор между фокусировочные прокладки. рующим электродом 7 и вторым катодо 1360490 Г Б-Б г Ц & г Фае і Редактор М. Васильева Заказ 1576/ДСП Фие.3 Составитель Г.Жукова Техред Л.Сердюкова Корректор Г.Решетник , Тираж 357 Подписное ВНИИЇЇИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская •наб., д. 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4 •* ,
