Полімерна композиція для сільськогосподарської плівки

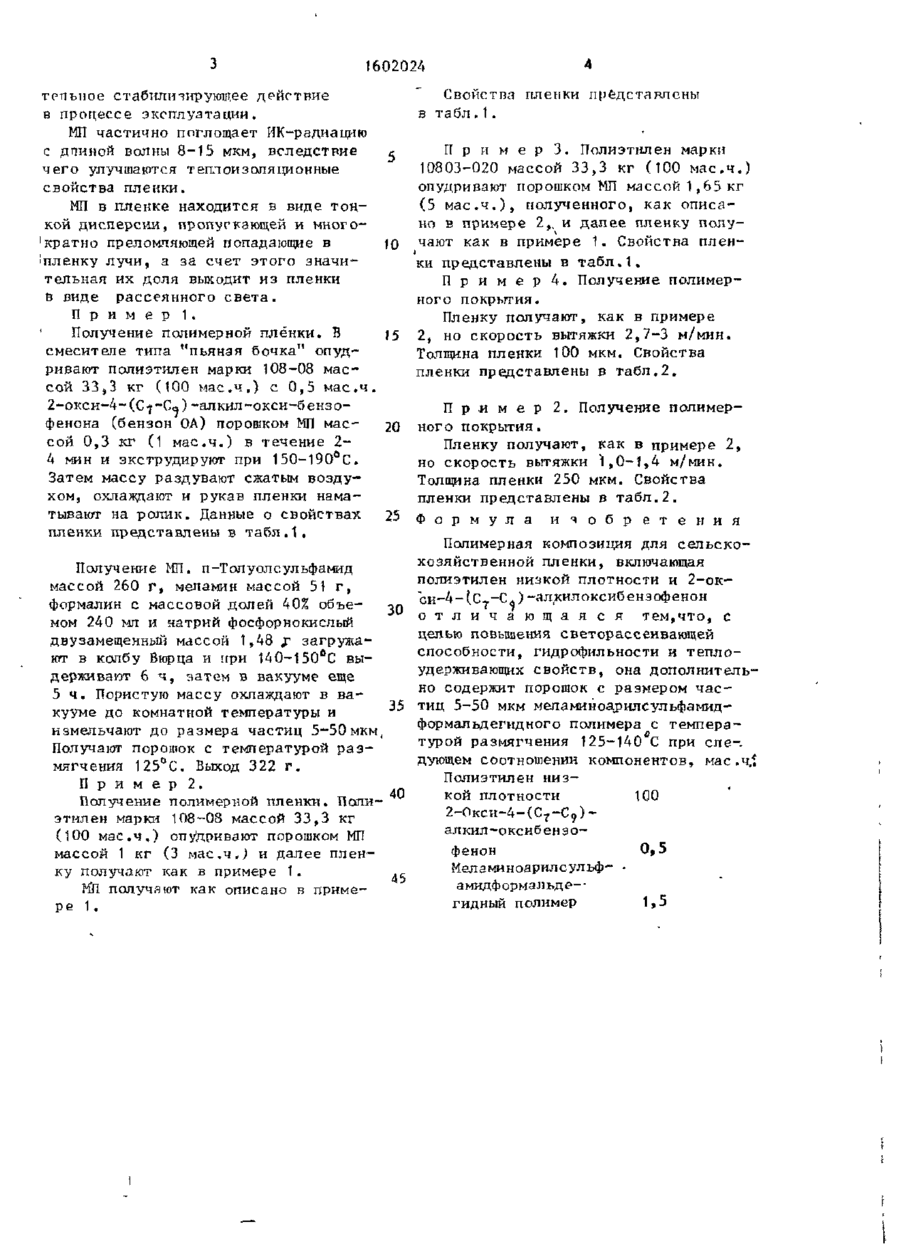

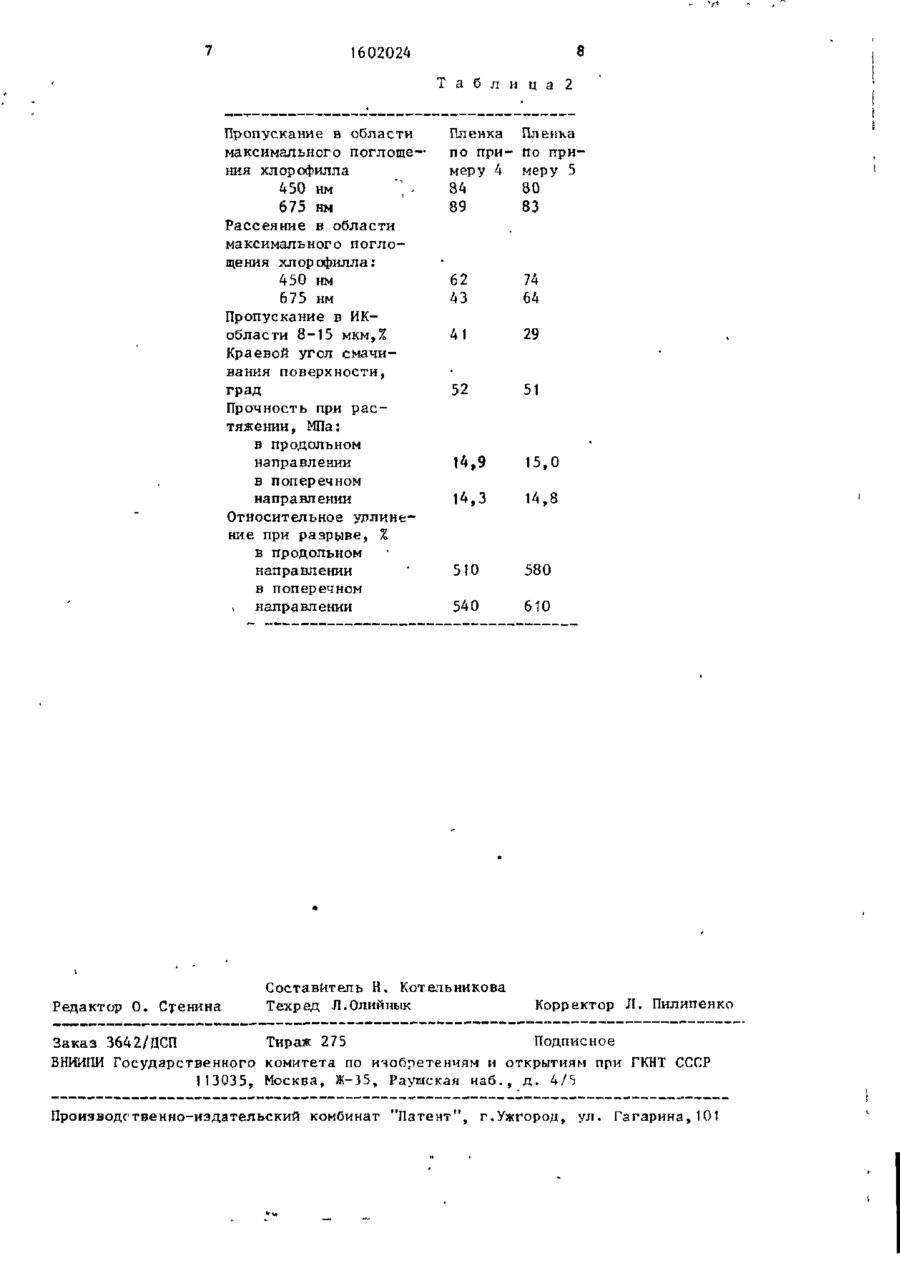

Изобретение относится к получению полиэтиленовых пленок, и с п о л ь з у емых в сельском х о з я й с т в е для покрытия теплиц. Изобретение позволяет повысить светорассвивающую с п о с о б ность, гкдрофильность и тедлоудерживающие свойства пленки за счет т о г о , что композиция для ее получения включает полиэтилен низкой плотности (100 м а с . ч , , ) , 2 - о к с и - 4 - ( С 7 - С „ ) - а л к и л оксибензофенон ( 0 , 5 м а с . ч . ) и п о р о аюк с размером частиц 5-50 мкм меламиноарилсульфамидформальдегидного полимера с температурой размягчения 125-140°С (1-5 м а с . ч . ) . 2 т а б л . (Л Изобретение относится к полимерным пленкам, используемым в качестве покрытий для теплиц. Целью изобретения является повышение светорассвивающей способности, гидрофильности и теплоудерживаюших свойств пленкіг!, Пленка на основе полиэтилена д о полнительно содержит меламиноарил-сульфамидформальдегидный полимер (МП) в количестве 1-5 м а е . ч . на 100 м а с . ч . полиэтилена. М получают конденсацией меламиП на с арилсул ьфамидом и формальдегидом. М представляет гобой порошки с П размером частиц 5-50 мкм, раствопи 39-90 I )ГЪ І * *| мые в ацетоне, не слипающиеся в воде. В качестве полимерной основы пленки используют полиэтилен низкой плотности. Пленку получают на зкетруэионной машине при 150—190**С. Полиэтиленовая пленка, содержащая МП, прозрачна в видимой и ближней УФ-областях и не снижает общей освещенности в теплице. В то же время М интенсивно поглощает свет П в области 200-290 нм, причем край полосы поглощения захватывает обл а с т ь наиболее агрессивной солнечной радиации (290-3 20 нм) , благодаря чему при введении его в полиэтиювую пленку проявляется дополни о ю о 1602024 тепыюе стабилизирующее действие в процессе эксплуатации. М частично поглощает ИК-радиацию П с дайной волны 8-15 мкм, вследствие чего улучшаются теплоизоляционные свойства пленки. М в пленке находится в виде тонП кой дисперсии, пропускающей и много1 кратно преломляющей попадающие в Іпленку лучи, а за счет этого значительная их доля выходит из пленки в виде рассеянного с в е т а . П р и м е р 1 . 1 Получение полимерной плёнки. В смесителе типа "пьяная бочка" опудривают полиэтилен марки 108-08 массой 33,3 кг (100 мас,ч.) с 0,5 мас.ч 2-окси-4-(С-7~Са)-алкил-окси--бензофенона (бензон ОА) порошком М масП сой 0,3 кг (1 мас.ч.) в течение 24 мин и экструдируют при 150—190°С. Затем массу раздувают сжатым воздухом, охлаждают и рукав пленки наматывают на ролик. Данные о свойствах пленки представлены в т а б л . 1 . Свойства пленки иредстаяпены в табл.1. 10 J5 20 П р и м е р З . Полиэтилен марки 10803-020 массой 33,3 кг (100 м а с . ч . ) опудривают порошком М массой 1,65 кг П (5 м а с . ч . ) , полученного, как описано в примере 2,, и далее пленку получают как в примере 1. Свойства пленки представлены в т а б л . 1 . П р и м е р 4 . Получение полимерного покрытия. Пленку получают, как в примере 2, но скорость вытяжки 2,7-3 м/мин. Толщина пленки 100 мкм. Свойства пленки представлены в т а б л . 2 . П р и м е р 2. Получение полимерного покрытия. Пленку получают, как в примере 2, но скорость вытяжки 1,0-1,4 м/мин. Толщина пленки 250 мкм. Свойства пленки представлены в т а б л . 2 . 25 Ф о р м у л а Получение МП. п-Толуолсульфамид массой 260 г, меламин массой 51 г, формалин с массовой долей 40% объе30 мом 240 мл и натрий фосфорнокислый двузамещенный массой 1,48 ,г загружают в колбу Вюрца и при 140-150йС выдерживают 6 ч , затем в вакууме еще 5 ч . Пористую массу охлаждают в ва35 кууме до комнатной температуры и измельчают до размера частиц 5-50 мкм( Получают порошок с температурой р а з мягчения 125°С. Выход 322 г . П р и м е р 2. 40 Получение полимерной пленки. Полиэтилен марки 108-08 массой 33,3 кг (100 мас.ч.) опудривают порошком М П массой 1 кг (3 мас.ч,) и далее пленку получают как в примере 1. 45 ffil получают как описано в примере 1 . и з о б р е т е н и я Полимерная композиция для сельскохозяйственной пленки, включающая полиэтилен низкой плотности и 2-окси-4-(С 7 -С q )-алкилоксибєнзофенон о т л и ч а ю щ а я с я тем,что, с целью повышения свєторассеивающєи способности, гидрофильности и теплоудерживающих свойств, она дополнительно содержит порошок с размером ч а с тиц 5-50 мкм меламиноарилсульфамидформальдегидного полимера с температурой размягчения 125-140 С при следующем соотношении компонентов, мае ,4.t Полиэтилен низкой плотности 100 2-Окси-4-(С т -С 9 )алкил-оксибензофенон 0,5 Меламиноарилсульф- • амидформальде-гидный полимер 1,5 Т а б л и ц а Пленка' Пропускание света в области максимального поглощения хлорофилла, X 450 нм 675 нм Рассеяние света в области максимального поглощения хлорофилла. і 50 нм Пропускание ИК-радаации в ' области 8-15 мкм 675 нм Краевой І Физико-механические характеристики пленки угол j смачнва-j после инсоляции в атмосферных условиях исходной кия п о в течение 4-5 месяцев верхносЦ тн. і Прочность при Прочность при р а с Относительное уллине* Относительное удлиград тяжении, МПа растяжении, МПа некие при разрыве, Z нение при разрыве,% в продольном напраи лекнн в поперечном направлении 16 ,4 14 ,1 15 ,7 13 ,8 15 .6 16 . 2 14 , 7 13 , 7 в продольном направлении в поперечном направлении в продольном направления в полеречном направлении в про— дольном направ— лении 14,1 '5,9 560 Г в попеj речном | направленни Изготовлена из полиэтилена марки 108-08 (известная) По примеру I По примеру Z По примеру 3 89 87 87 82 89 89 89' 84 Пленка имеет толщину 150-200 мкм. It 44 50 62 10 35 35 55 80 48 40 34 1 76 56 52 45' 550 590 680 690 603 620 590 640 О го О КЗ -О 602024 Т а б л и ц а Пропускание в обпасти максимального поглощения хлорофилла 450 нм 675 нм Рассеяние в области максимального поглощения хлорофилла: 450 нм 675 нм Пропускание в ИКобласти 8-15 мкм,% Краевой угол смачивания поверхности, град Прочность при р а с тяжении, МПа: в продольном направлении в поперечном направлении Относительное удлинение при разрыве, % в продольном направлении в поперечном направлении Редактор О. Стенина 2 Пленка по п р и меру 4 84 89 Пленка по при меру 5 80 83 62 43 74 64 41 29 52 51 14,9 15,0 14,3 14,8 510 580 540 610 Составитель Н. Котельникова Техред Л.Олийнык Корректор Л. Пилипенко Заказ 3642/ДСП Тираж 275 Подписное ВНИИІЇИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Пзтент", г.Ужгород, ул. Гагарина,101
