Шарошечне долото

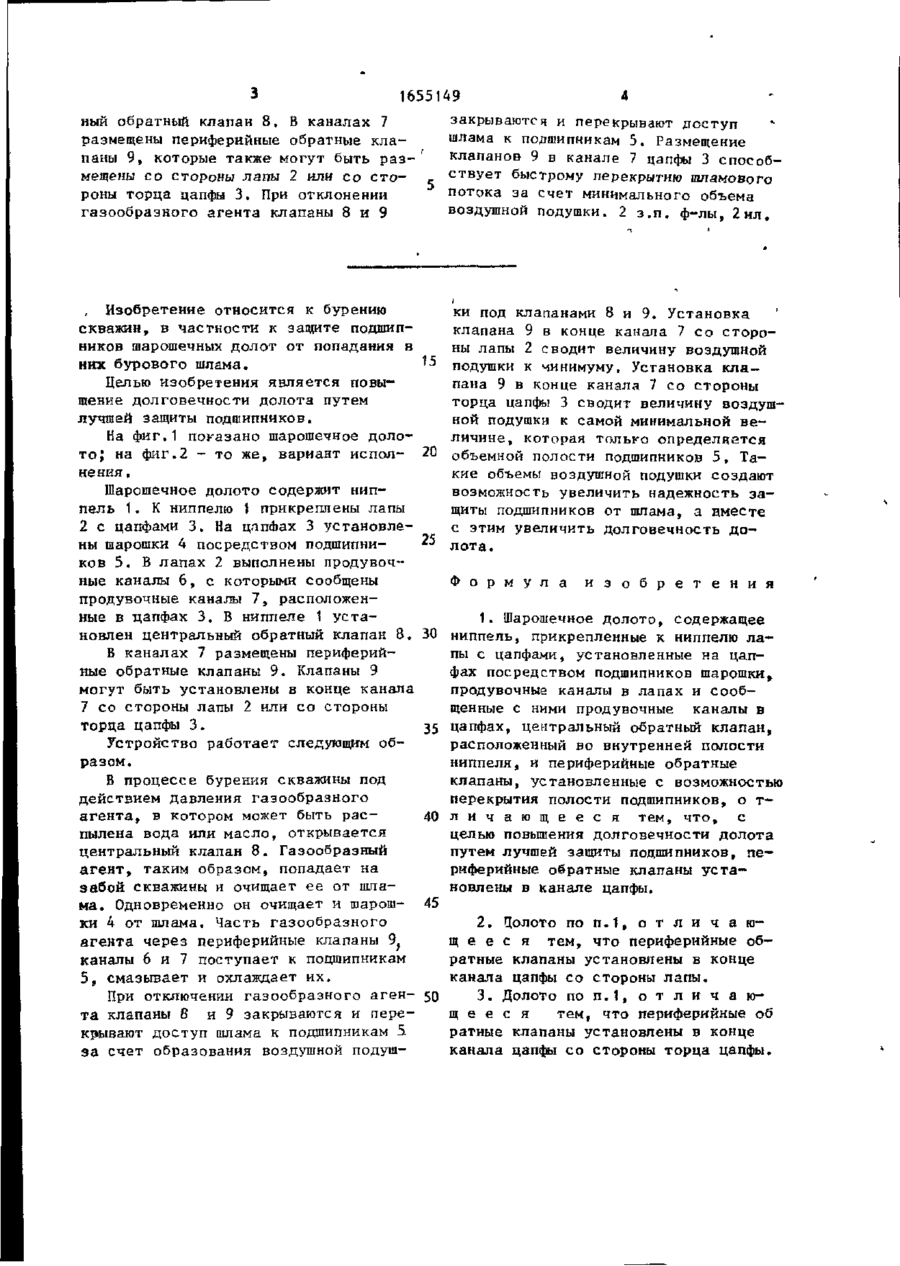

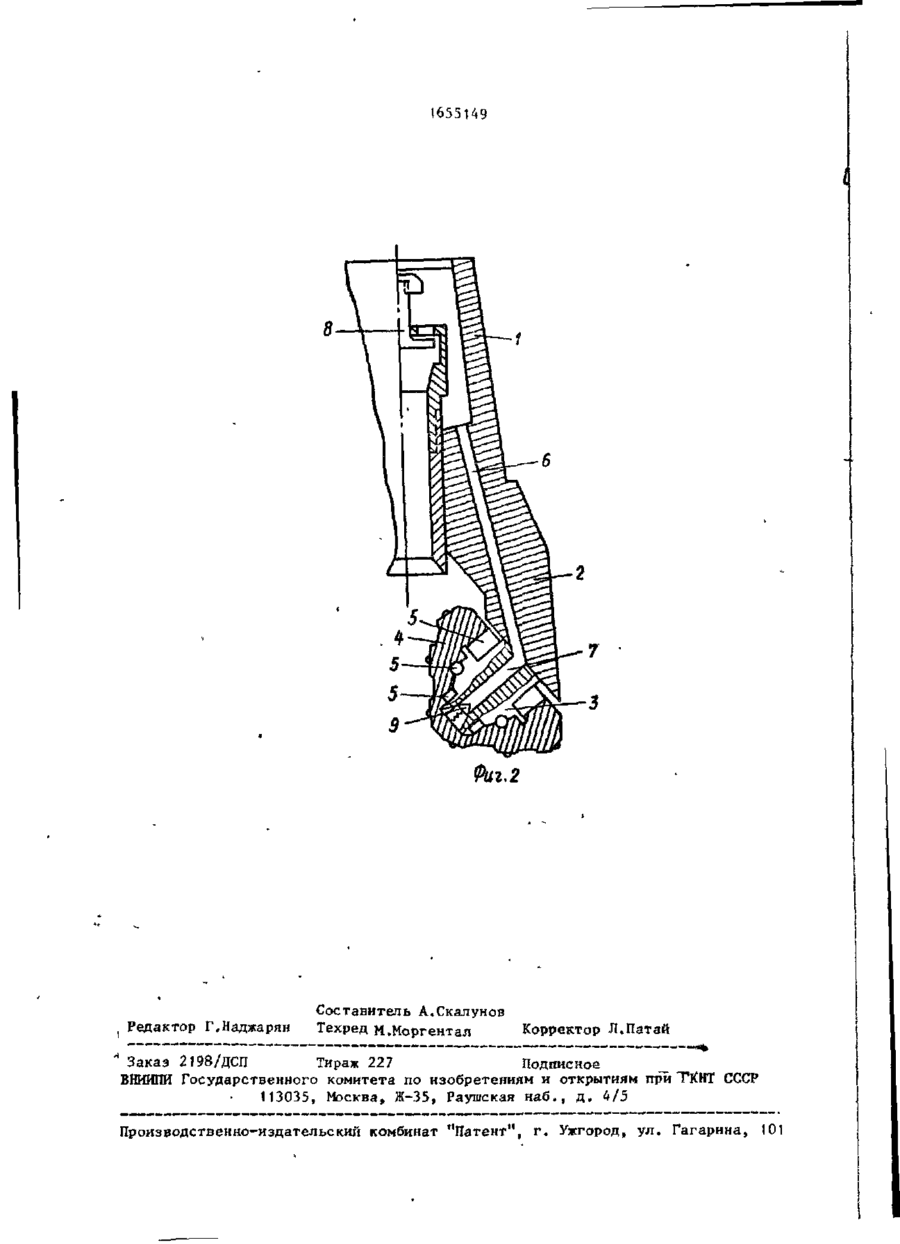

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ №> І СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН СС/і E 21 В 10/24 ГОСУДАРСТВЕННЫ? НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТИРЫТИЙМ ПРИ ГННТ СССР Н АВТОРСКОМУ CI 1 (21) 4488551/03 (22) 2 9 . 0 8 . 8 8 (71) Научно-исследовательский горнорудный институт (72) В.А.Литвиненко, Д.И.Малютааі Н.М.ПанчошныЙ, Ю.С.Мец, С.И.Хованец, У.Н.Якимчук, Н.В.Хильчекко, Ю.В.Литвиненко, В.И.Пахомов и Я.И.Герула (53) 6 2 2 . 2 4 . 0 5 1 . 5 5 (088.8) (56) Авторское свидетельство СССР * 303409; кл. Е 21 В 10/08, 1969. 21-91 U (54) Ш Р Ш Ч О ДОЛОТО АО Е Н Е (57) Изобретение относится к бурению скважин» в частности к защите подшипников шарошечных долот от г о падания в них бурового шіама, и Позволяет повысить долговечность долота путем лучшей защиты подшипниковс Долото содержит ниппель 1 s лапы 2, цапфы 2, шарошки h, подшипники 5, к а налы 6 в.лапах 2 и каналы 7 в цапфах 3. В ниппеле t установлен централь 1655149 ный обратный клапан 8 . В каналах 7 размещены периферийные обратные клапаны 9, которые также могут быть р а з - ' мещены с о стороны лапы 2 или с о с т о роны торца цапфы 3. При отклонении газообразного агента клапаны 8 и 9 Изобретение относится к бурению скважин, в частности к защите подшипников шарошечных долот от попадания в них бурового шлама. Целью изобретения является повышение долговечности долота путем лучшей защиты подшипников. На фиг.1 показано шарошечное долот о ; на фиг.2 - то же, вариант исполне ння, Шарошечное долото содержит ниппель 1. К ниппелю 1 прикреплены лапы 2 с цапфами 3 . На цлшЬах 3 установлены шарошки 4 посредством подшипников 5 . В лапах 2 выполнены продувочные каналы 6, с которыми сообщены продувочные каналы 7, расположенные в цапфах 3. В ниппеле 1 у с т а новлен центральный обратный клапан 8 . В каналах 7 размещены периферийные обратные клапаны 9. Клапаны 9 могут быть установлены в конце канала 7 со стороны лапы 2 или со стороны торца цапфы 3 . Устройство работает следующим образом. В процессе бурения скважины под действием давления газообразного а г е н т а , в котором может быть р а с пылена вода или масло, открывается центральный кдапан 8 . Газообразный а г е н т , таким образом, попадает на забой скважины и очищает ее от шлама. Одновременно он очищает и шарошки 4 от шлама. Часть газообразного агента через периферийные клапаны 9} каналы 6 и 7 поступает к подшипникам 5 , смазывает и охлаждает их. При отключении газообразного а г е н т а клапаны 8 и 9 закрываются и перекрывают доступ шлама к подшипникам 5 з а счет образования воздушной подуш закрываются и перекрывают доступ шлама к подшипникам 5. Размещение клапанов 9 в канале 7 цапфы 3 способствует быстрому перекрытию шламового потока за счет минимального объема воздушной подушки. 2 з . п . ф-лы, 2 и л . ки под клапанами 8 и 9. Установка клапана 9 в конце канала 7 со с т о р о ны лапы 2 сводит величину воздушной 5 * подушки к минимуму. Установка к л а пана 9 в конце канала 7 со стороны торца цапфы 3 сводит величину воздушной подушки к самой минимальной в е личине, которая только определяется 20 объемной полости подшипников 5, Такие объемы воздушной подушки создают возможность увеличить надежность з а щиты подшипников от шлама, а имеете с этим увеличить долговечность д о *5 л о т а . Ф о р м у л а и з о б р е т е н и я 1. Шарошечное долото, содержащее ниппель, прикрепленные к ниппелю л а пы с цапфами, установленные на цапфах посредством подшипников шарошки^ продувочные каналы в лапах и с о о б щенные с ними продувочные каналы в 35 цапфах, центральный обратный клапан, расположенный во внутренней полости ниппеля, и периферийные обратные клапаны, установленные с возможностью перекрытия полости подшипников, о т 40 л и ч а ю щ е е с я тем, ч т о , с целью повышения долговечности долота путем лучшей защиты подшипников, п е риферийные обратные клапаны у с т а новлены в канале цапфы. 45 2. Цолото по п . 1 , о т л и ч а ю щ е е с я тем, что периферийные обратные клапаны установлены в конце канала цапфы со стороны лапы. 50 3 . Долото по п . 1 , о т л и ч а ю щ е е с я тем, что периферийные об ратные клапаны установлены в конце канала цапфы со стороны торца цапфы. 30 (655149 Фиг.2 ( н Редактор Г.Наджарян Составитель А,Скалунов Техред М.Моргентал Корректор Л.Патай Заказ 2198/ДСП Тираж 227 Подгшсиое _ ВНИИПИ Государственного комитета по изобретениям и открытиям при ТКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д , 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина, 101
