Шарошкове долото

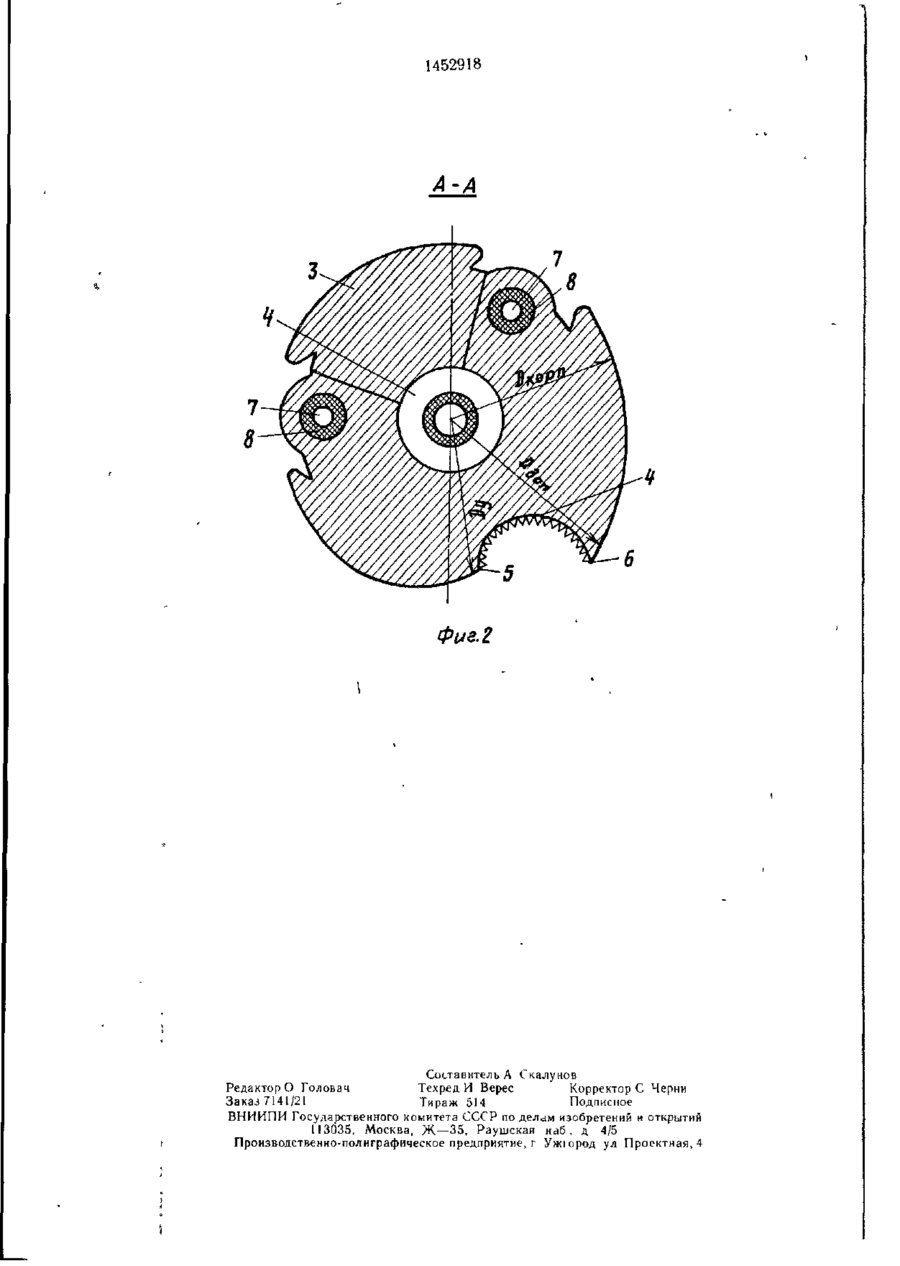

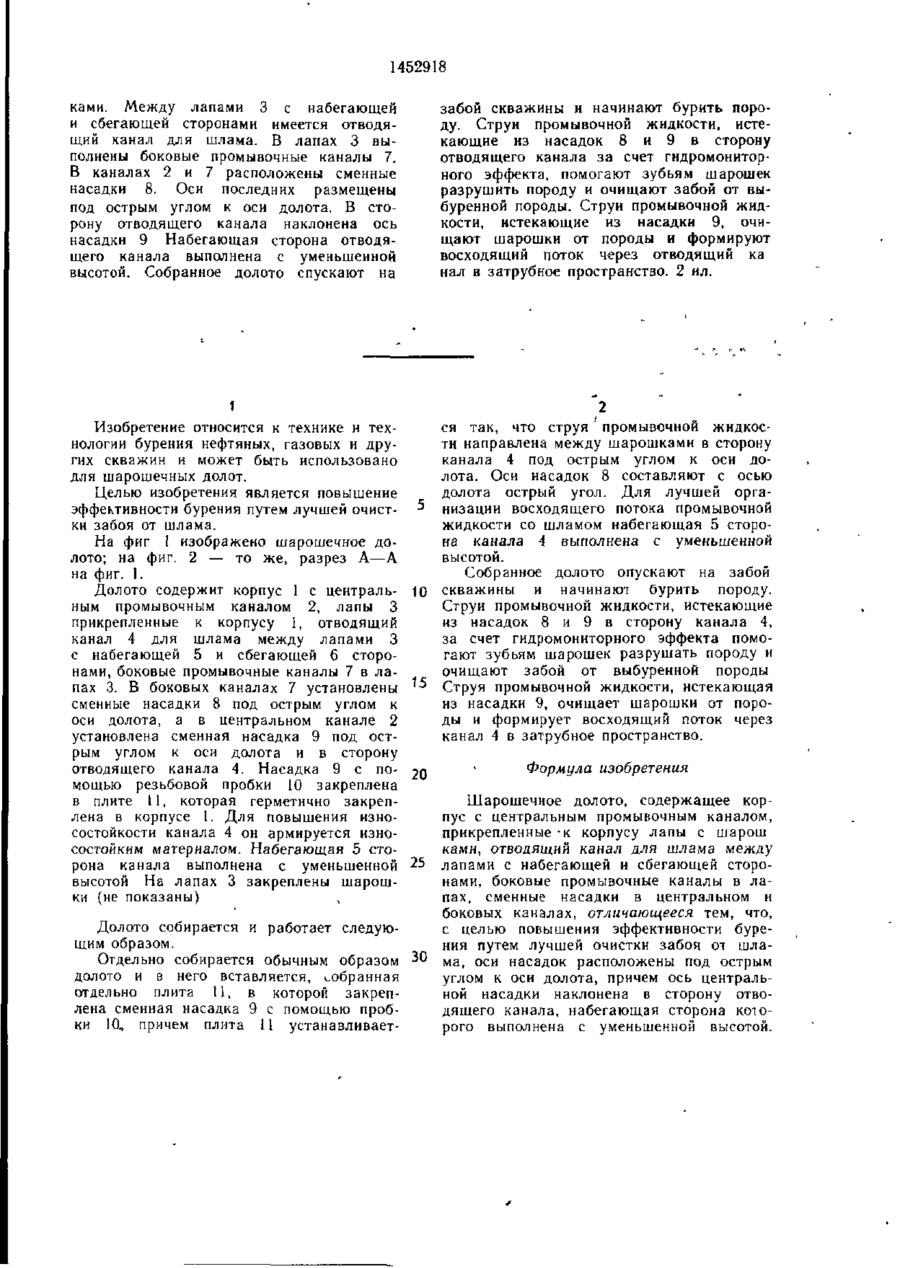

Изобретение относится к технике и технологии бурения нефтяных и газовых скважин Цель — повышение эффективности бурения путем лучшей очистки забоя от шлама Долото содержит корпус 1 с центральным промывочным каналом 2 К корпусу 1 закреплены лапы 3 с шарош 1452918 ками. Между лапами 3 с набегающей и сбегающей сторонами имеется отводящий канал для шлама. В лапах 3 выполнены боковые промывочные каналы 7. В каналах 2 и 7 расположены сменные насадки 8. Оси последних размещены под острым углом к оси долота. В сторону отводящего канала наклонена ось насадки 9 Набегающая сторона отводящего канала выполнена с уменьшенной высотой. Собранное долото спускают на f Изобретение относится к технике и технологии бурения нефтяных, газовых и других скважин и может быть использовано для шарошечных долот. Целью изобретения является повышение эффективности бурения путем лучшей очистки забоя от шлама. На фиг 1 изображено шарошечное долото; на фиг. 2 — то же, разрез А—А на фиг. 1. Долото содержит корпус 1 с центральным промывочным каналом 2, лапы 3 прикрепленные к корпусу I, отводящий канал 4 для шлама между лапами 3 с набегающей 5 и сбегающей 6 сторонами, боковые промывочные каналы 7 в лапах 3. В боковых каналах 7 установлены сменные насадки 8 под острым углом к оси долота, а в центральном канале 2 установлена сменная насадка 9 под острым углом к оси долота и в сторону отводящего канала 4. Насадка 9 с помощью резьбовой пробки 10 закреплена в плите 11, которая герметично закреплена в корпусе 1. Для повышения износостойкости канала 4 он армируется износостойким материалом. Набегающая 5 сторона канала выполнена с уменьшенной высотой На лапах 3 закреплены шарошки (не показаны) забой скважины и начинают бурить породу. Струи промывочной жидкости, истекающие из насадок 8 и 9 в сторону отводящего канала за счет гидромониторного эффекта, помогают зубьям шарошек разрушить породу и очищают забой от выбуренной породы. Струи промывочной жидкости, истекающие из насадки 9, очищают шарошки от породы и формируют восходящий поток через отводящий ка нал в затрубное пространство. 2 ил. ся так, что струя промывочной жидкости направлена между шарошками в сторону канала 4 под острым углом к оси долота. Оси насадок 8 составляют с осью долота острый угол. Для лучшей орга^ низации восходящего потока промывочной жидкости со шламом набегающая 5 сторона канала А выполнена с уменьшенной высотой. Собранное долото опускают на забой Ю скважины и начинают бурить породу. Струи промывочной жидкости, истекающие из насадок 8 и 9 в сторону канала 4, за счет гидромониторного эффекта помогают зубьям шарошек разрушать породу и очищают забой от выбуренной породы '-* Струя промывочной жидкости, истекающая из насадки 9, очищает шарошки от породы и формирует восходящий поток через канал 4 в затрубное пространство. 20 Формула изобретения Шарошечное долото, содержащее корпус с центральным промывочным каналом, прикрепленные -к корпусу лапы с шарош камн, отводящий канал для шлама между 25 лапами с набегающей и сбегающей сторонами, боковые промывочные каналы в лапах, сменные насадки в центральном и боковых каналах, отличающееся тем, что, с целью повышения эффективности буреДолото собирается и работает следуюния путем лучшей очистки забоя от шлащим образом. Отдельно собирается обычным образом 30 ма, оси насадок расположены под острым углом к оси долота, причем ось центральдолото и в него вставляется, собранная ной насадки наклонена в сторону отвоотдельно плита 11, в которой закрепдящего канала, набегающая сторона котолена сменная насадка 9 с помощью проброго выполнена с уменьшенной высотой. ки 10ч причем плита 11 устанавливает 1452918 A-A 8 Фиг. 2 Составитель А Скалунов Редактор О Головач Техред И Верес Корректор С Черни Заказ 7141/21 Тираж 514 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб . д 4/5 Производственно-полиграфическое предприятие, г Ужтрод ул Проектная, 4
