Бурове шарошкове долото

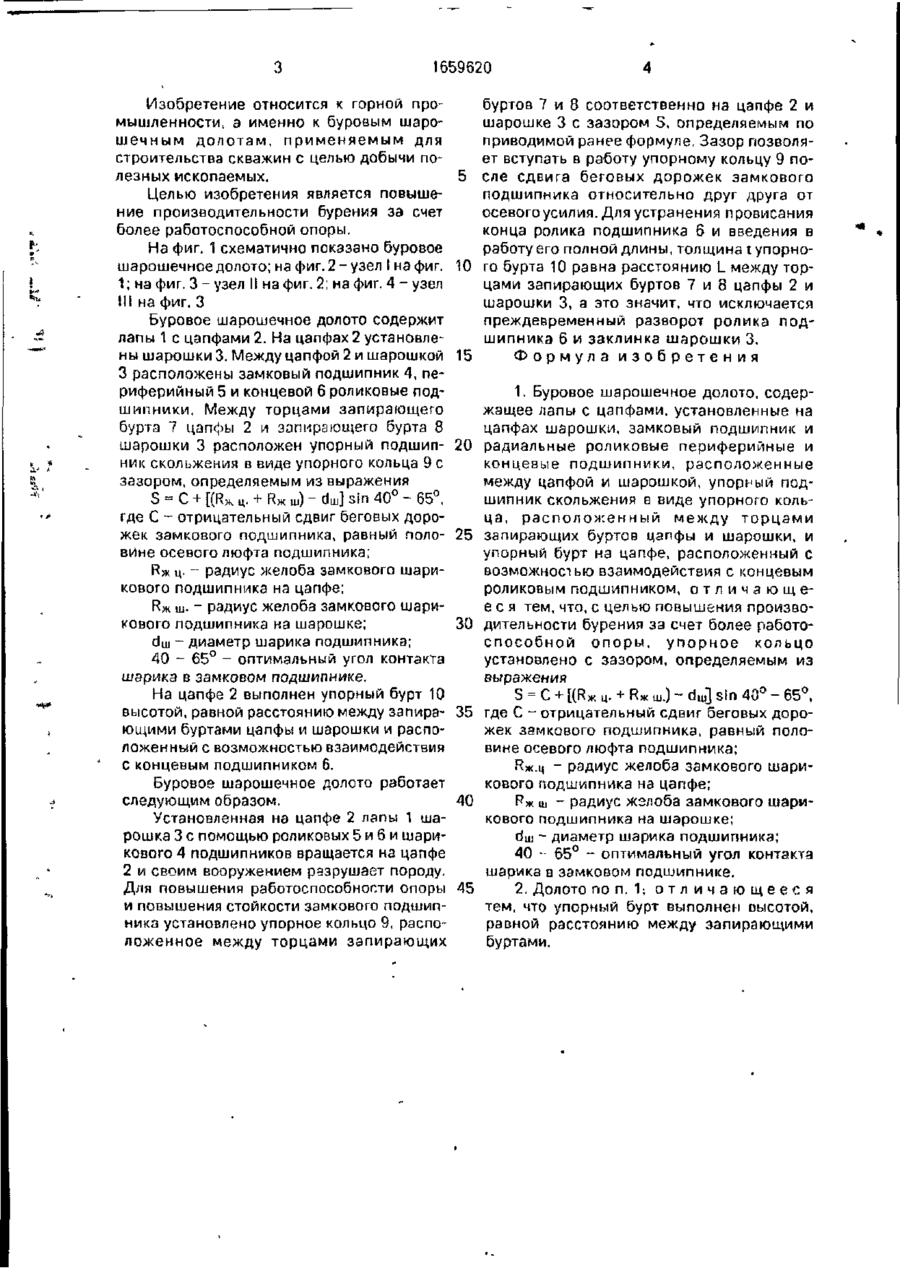

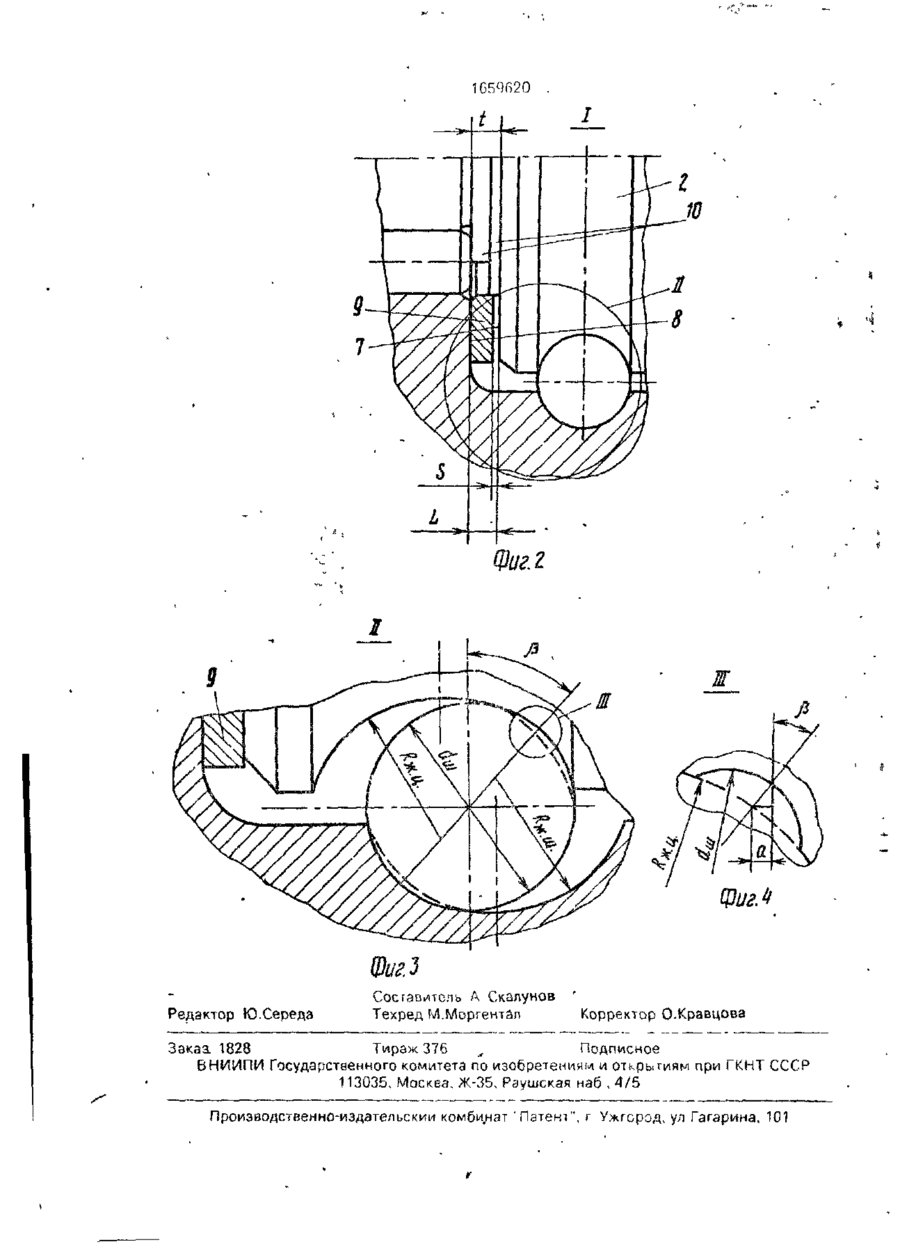

Изобретение относится к горной про мышленности и предназначено для строительства скважин для добычи полезных ископаемых Цель повышение производи тельности бурения за счет более рэоотогпо собнои опоры Долото содержит папы 1 с цапфами 2 На цапфах 2 установлены шарошки 3 Между цапфой 2 и шарошкой 3 расположены эамуовыи подшипник 4 и ра диальные роликовые периферийные 5 и концевые 6 подшипники Между торцами запирающих буртов 7 цапфы 2 и шарошки 3 размещен упорный подшипник скольжения в виде упорного кольца Бурт 7 на цапфе расположен с возможностью взаимодейст вия с подшипником 6 Кольцо установлено с зазором определяемым из математического выражения Зазор позволяет вступить в работу кольцу после сдвиїа бегоаых доро жек подшипника 4 относительно одна другой и осевого усилия 1 з п ф ль1. А ил з 1659620 Изобретение относится к горной промышленности, а именно к буровым шарошечным долотам, применяемым для строительства скважин с целью добычи полезных ископаемых. Целью изобретения является повышение производительности бурения за счет более работоспособной опоры. На фиг, 1 схематично показано буровое шарошечное долото; на фиг. 2 - узел I на фиг. 10 1; на фиг. 3 - узел II на фиг. 2; на фиг. 4 - узел III на фиг. 3 Буровое шарошечное долото содержит лапы 1 с цапфами 2. На цапфах 2 установлены шарошки 3. Между цапфой 2 и шарошкой 15 3 расположены замковый подшипник 4, периферийный 5 и концевой 6 роликовые подшипники. Между торцами запирающего бурта 7 цапфы 2 и запирающего бурта 8 шарошки 3 расположен упорный подшип- 20 ник скольжения в виде упорного кольца 9 с зазором, определяемым из выражения S - С + [(Пж ц. + Нжш)~ dm] sin 40° - 65°, где С - отрицательный сдвиг беговых дорожек замкового подшипника, равный поло- 25 вине осевого люфта подшипника; R>K ц. - радиус желоба замкового шарикового подшипника на цапфе; Rx ш. - радиус желоба замкового шарикового подшипника на шарошке; 30 dm - диаметр шарика подшипника; 40 - 65° - оптимальный угол контакта шарика в замковом подшипнике. На цапфе 2 выполнен упорный бурт 10 высотой, равной расстоянию между запира- 35 ющими буртами цапфы и шарошки и расположенный с возможностью взаимодействия с концевым подшипником 6. Буровое шарошечное долото работает следующим образом. 40 Установленная на цапфе 2 лапы 1 шарошка 3 с помощью роликовых 5 и 6 и шарикового 4 подшипников вращается на цапфе 2 и своим вооружением разрушает породу. Для повышения работоспособности опоры 45 и повышения стойкости замкового подшипника установлено упорное кольцо 9, расположенное между торцами запирающих буртов 7 и 8 соответственно на цапфе 2 и шарошке 3 с зазором S, определяемым по приводимой ранее формуле. Зазор позволяет вступать в работу упорному кольцу 9 после сдвига беговых дорожек замкового подшипника относительно друг друга от осевого усилия. Для устранения провисания конца ролика подшипника 6 и введения в работу его полной длины, толщина t упорного бурта 10 равна расстоянию L между торцами запирающих буртов 7 и 8 цапфы 2 и шарошки 3, а это значит, что исключается преждевременный разворот ролика подшипника 6 и заклинка шарошки 3. Формула изобретения 1. Буровое шарошечное долото, содержащее лапы с цапфами, установленные на цапфах шарошки, замковый подшипник и радиальные роликовые периферийные и концевые подшипники, расположенные между цапфой и шарошкой, упорный подшипник скольжения в виде упорного кольца, расположенный между торцами запирающих буртов цапфы и шарошки, и упорный бурт на цапфе, расположенный с возможностью взаимодействия с концевым роликовым подшипником, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности бурения за счет более работоспособной опоры, упорное кольцо установлено с зазором, определяемым из выражения S = С + [(R>K ц. + Пж ш.) - du,] sin 40° - 65°, где С - отрицательный сдвиг беговых дорожек замкового подшипника, равный половине осевого люфта подшипника; Нж.ц - радиус желоба замкового шарикового подшипника на цапфе; Рж ш - радиус желоба замкового шарикового подшипника на шарошке; dm - диаметр шарика подшипника; 40 - 65° - оптимальный угол контакта шарика в замковом подшипнике. 2. Долото по п. 1; о т л и ч а ю щ е е с я тем, что упорный бурт выполнен оысотой, равной расстоянию между запирающими буртами. 1G59620 . 9 Редактор Ю.Середа Составитель А Скалунов Техред М.Моргентал Корректор О.Кравцова Заказ. 1828 Тираж 376 Подписное м ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат 'Патент", г Ужгород, ул Гагарина, 101
