Відсікач крановий спрощений

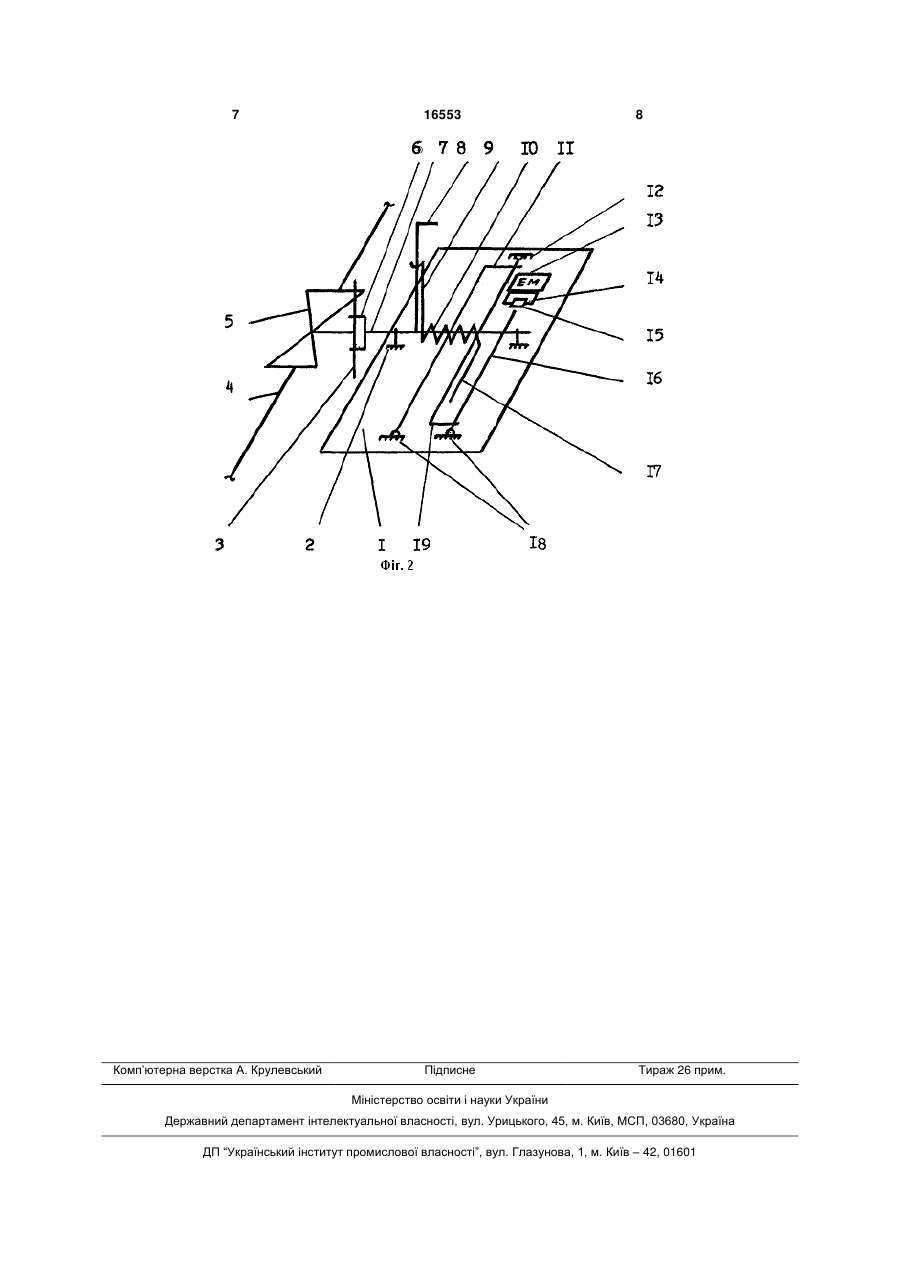

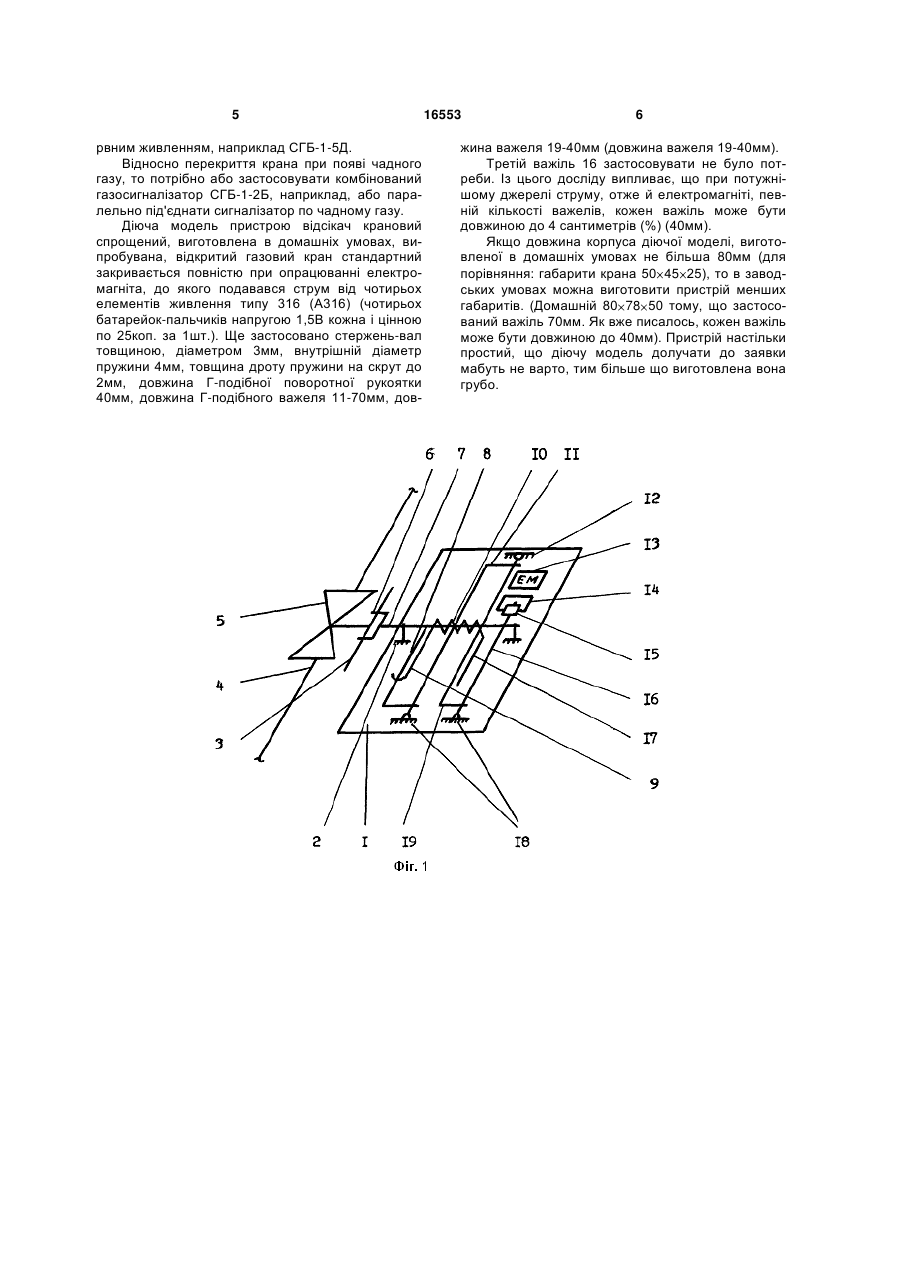

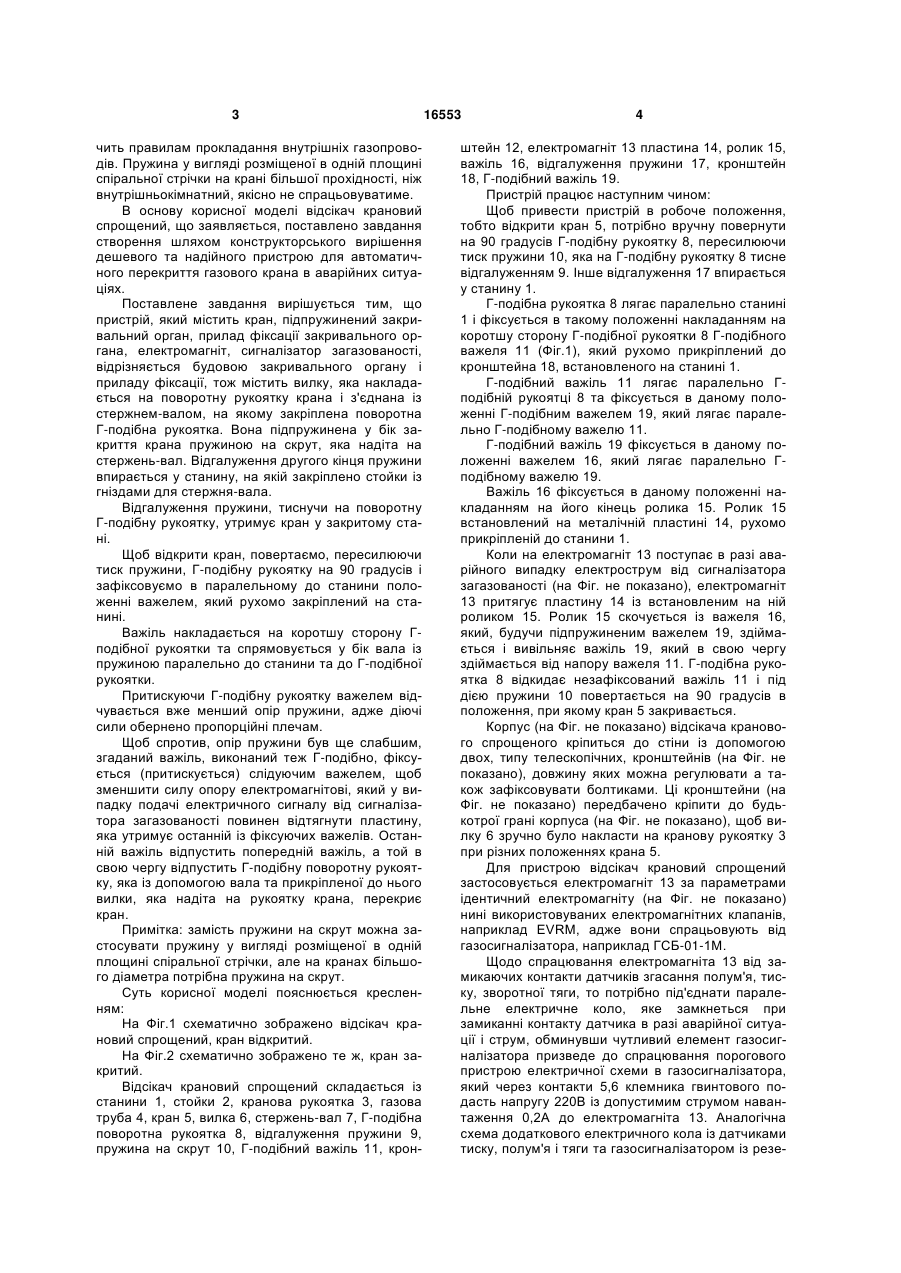

Відсікач крановий спрощений, що містить кран, підпружинений закривальний орган, прилад фіксації закривального органа, електромагніт, сигналізатор загазованості, який відрізняється тим, що містить вилку, яка нерухомо з'єднана із стержнем-валом, на якому нерухомо закріплена Гподібна поворотна рукоятка, яка підпружинена 3 чить правилам прокладання внутрішніх газопроводів. Пружина у вигляді розміщеної в одній площині спіральної стрічки на крані більшої прохідності, ніж внутрішньокімнатний, якісно не спрацьовуватиме. В основу корисної моделі відсікач крановий спрощений, що заявляється, поставлено завдання створення шляхом конструкторського вирішення дешевого та надійного пристрою для автоматичного перекриття газового крана в аварійних ситуаціях. Поставлене завдання вирішується тим, що пристрій, який містить кран, підпружинений закривальний орган, прилад фіксації закривального органа, електромагніт, сигналізатор загазованості, відрізняється будовою закривального органу і приладу фіксації, тож містить вилку, яка накладається на поворотну рукоятку крана і з'єднана із стержнем-валом, на якому закріплена поворотна Г-подібна рукоятка. Вона підпружинена у бік закриття крана пружиною на скрут, яка надіта на стержень-вал. Відгалуження другого кінця пружини впирається у станину, на якій закріплено стойки із гніздами для стержня-вала. Відгалуження пружини, тиснучи на поворотну Г-подібну рукоятку, утримує кран у закритому стані. Щоб відкрити кран, повертаємо, пересилюючи тиск пружини, Г-подібну рукоятку на 90 градусів і зафіксовуємо в паралельному до станини положенні важелем, який рухомо закріплений на станині. Важіль накладається на коротшу сторону Гподібної рукоятки та спрямовується у бік вала із пружиною паралельно до станини та до Г-подібної рукоятки. Притискуючи Г-подібну рукоятку важелем відчувається вже менший опір пружини, адже діючі сили обернено пропорційні плечам. Щоб спротив, опір пружини був ще слабшим, згаданий важіль, виконаний теж Г-подібно, фіксується (притискується) слідуючим важелем, щоб зменшити силу опору електромагнітові, який у випадку подачі електричного сигналу від сигналізатора загазованості повинен відтягнути пластину, яка утримує останній із фіксуючих важелів. Останній важіль відпустить попередній важіль, а той в свою чергу відпустить Г-подібну поворотну рукоятку, яка із допомогою вала та прикріпленої до нього вилки, яка надіта на рукоятку крана, перекриє кран. Примітка: замість пружини на скрут можна застосувати пружину у вигляді розміщеної в одній площині спіральної стрічки, але на кранах більшого діаметра потрібна пружина на скрут. Суть корисної моделі пояснюється кресленням: На Фіг.1 схематично зображено відсікач крановий спрощений, кран відкритий. На Фіг.2 схематично зображено те ж, кран закритий. Відсікач крановий спрощений складається із станини 1, стойки 2, кранова рукоятка 3, газова труба 4, кран 5, вилка 6, стержень-вал 7, Г-подібна поворотна рукоятка 8, відгалуження пружини 9, пружина на скрут 10, Г-подібний важіль 11, крон 16553 4 штейн 12, електромагніт 13 пластина 14, ролик 15, важіль 16, відгалуження пружини 17, кронштейн 18, Г-подібний важіль 19. Пристрій працює наступним чином: Щоб привести пристрій в робоче положення, тобто відкрити кран 5, потрібно вручну повернути на 90 градусів Г-подібну рукоятку 8, пересилюючи тиск пружини 10, яка на Г-подібну рукоятку 8 тисне відгалуженням 9. Інше відгалуження 17 впирається у станину 1. Г-подібна рукоятка 8 лягає паралельно станині 1 і фіксується в такому положенні накладанням на коротшу сторону Г-подібної рукоятки 8 Г-подібного важеля 11 (Фіг.1), який рухомо прикріплений до кронштейна 18, встановленого на станині 1. Г-подібний важіль 11 лягає паралельно Гподібній рукоятці 8 та фіксується в даному положенні Г-подібним важелем 19, який лягає паралельно Г-подібному важелю 11. Г-подібний важіль 19 фіксується в даному положенні важелем 16, який лягає паралельно Гподібному важелю 19. Важіль 16 фіксується в даному положенні накладанням на його кінець ролика 15. Ролик 15 встановлений на металічній пластині 14, рухомо прикріпленій до станини 1. Коли на електромагніт 13 поступає в разі аварійного випадку електрострум від сигналізатора загазованості (на Фіг. не показано), електромагніт 13 притягує пластину 14 із встановленим на ній роликом 15. Ролик 15 скочується із важеля 16, який, будучи підпружиненим важелем 19, здіймається і вивільняє важіль 19, який в свою чергу здіймається від напору важеля 11. Г-подібна рукоятка 8 відкидає незафіксований важіль 11 і під дією пружини 10 повертається на 90 градусів в положення, при якому кран 5 закривається. Корпус (на Фіг. не показано) відсікача кранового спрощеного кріпиться до стіни із допомогою двох, типу телескопічних, кронштейнів (на Фіг. не показано), довжину яких можна регулювати а також зафіксовувати болтиками. Ці кронштейни (на Фіг. не показано) передбачено кріпити до будькотрої грані корпуса (на Фіг. не показано), щоб вилку 6 зручно було накласти на кранову рукоятку 3 при різних положеннях крана 5. Для пристрою відсікач крановий спрощений застосовується електромагніт 13 за параметрами ідентичний електромагніту (на Фіг. не показано) нині використовуваних електромагнітних клапанів, наприклад EVRM, адже вони спрацьовують від газосигналізатора, наприклад ГСБ-01-1М. Щодо спрацювання електромагніта 13 від замикаючих контакти датчиків згасання полум'я, тиску, зворотної тяги, то потрібно під'єднати паралельне електричне коло, яке замкнеться при замиканні контакту датчика в разі аварійної ситуації і струм, обминувши чутливий елемент газосигналізатора призведе до спрацювання порогового пристрою електричної схеми в газосигналізатора, який через контакти 5,6 клемника гвинтового подасть напругу 220В із допустимим струмом навантаження 0,2А до електромагніта 13. Аналогічна схема додаткового електричного кола із датчиками тиску, полум'я і тяги та газосигналізатором із резе 5 рвним живленням, наприклад СГБ-1-5Д. Відносно перекриття крана при появі чадного газу, то потрібно або застосовувати комбінований газосигналізатор СГБ-1-2Б, наприклад, або паралельно під'єднати сигналізатор по чадному газу. Діюча модель пристрою відсікач крановий спрощений, виготовлена в домашніх умовах, випробувана, відкритий газовий кран стандартний закривається повністю при опрацюванні електромагніта, до якого подавався струм від чотирьох елементів живлення типу 316 (А316) (чотирьох батарейок-пальчиків напругою 1,5В кожна і цінною по 25коп. за 1шт.). Ще застосовано стержень-вал товщиною, діаметром 3мм, внутрішній діаметр пружини 4мм, товщина дроту пружини на скрут до 2мм, довжина Г-подібної поворотної рукоятки 40мм, довжина Г-подібного важеля 11-70мм, дов 16553 6 жина важеля 19-40мм (довжина важеля 19-40мм). Третій важіль 16 застосовувати не було потреби. Із цього досліду випливає, що при потужнішому джерелі струму, отже й електромагніті, певній кількості важелів, кожен важіль може бути довжиною до 4 сантиметрів (%) (40мм). Якщо довжина корпуса діючої моделі, виготовленої в домашніх умовах не більша 80мм (для порівняння: габарити крана 50 45 25), то в заводських умовах можна виготовити пристрій менших габаритів. (Домашній 80 78 50 тому, що застосований важіль 70мм. Як вже писалось, кожен важіль може бути довжиною до 40мм). Пристрій настільки простий, що діючу модель долучати до заявки мабуть не варто, тим більше що виготовлена вона грубо. 7 Комп’ютерна верстка А. Крулевський 16553 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
