Привід керування прохідного дискового крана
Номер патенту: 52504
Опубліковано: 16.12.2002
Автори: Тарасов Кирило Вітольдович, Куперман Леонід Мойсейович
Формула / Реферат
1. Привід керування прохідного дискового крана, що містить важіль-рукоятку, з'єднаний з обоймою, зв'язаною з рухомим диском запірного органа крана, який відрізняється тим, що він містить двигун, вал якого паралельний осі повороту запірного органа крана, та плоский передавальний механізм, взаємодіючий з валом двигуна та важелем-рукояткою.
2. Привід по п. 1, який відрізняється тим, що передавальний механізм містить вилку, яка закріплена на валу двигуна, та камінь, що розміщений в розточці вилки та взаємодіє з важелем-рукояткою.
Текст

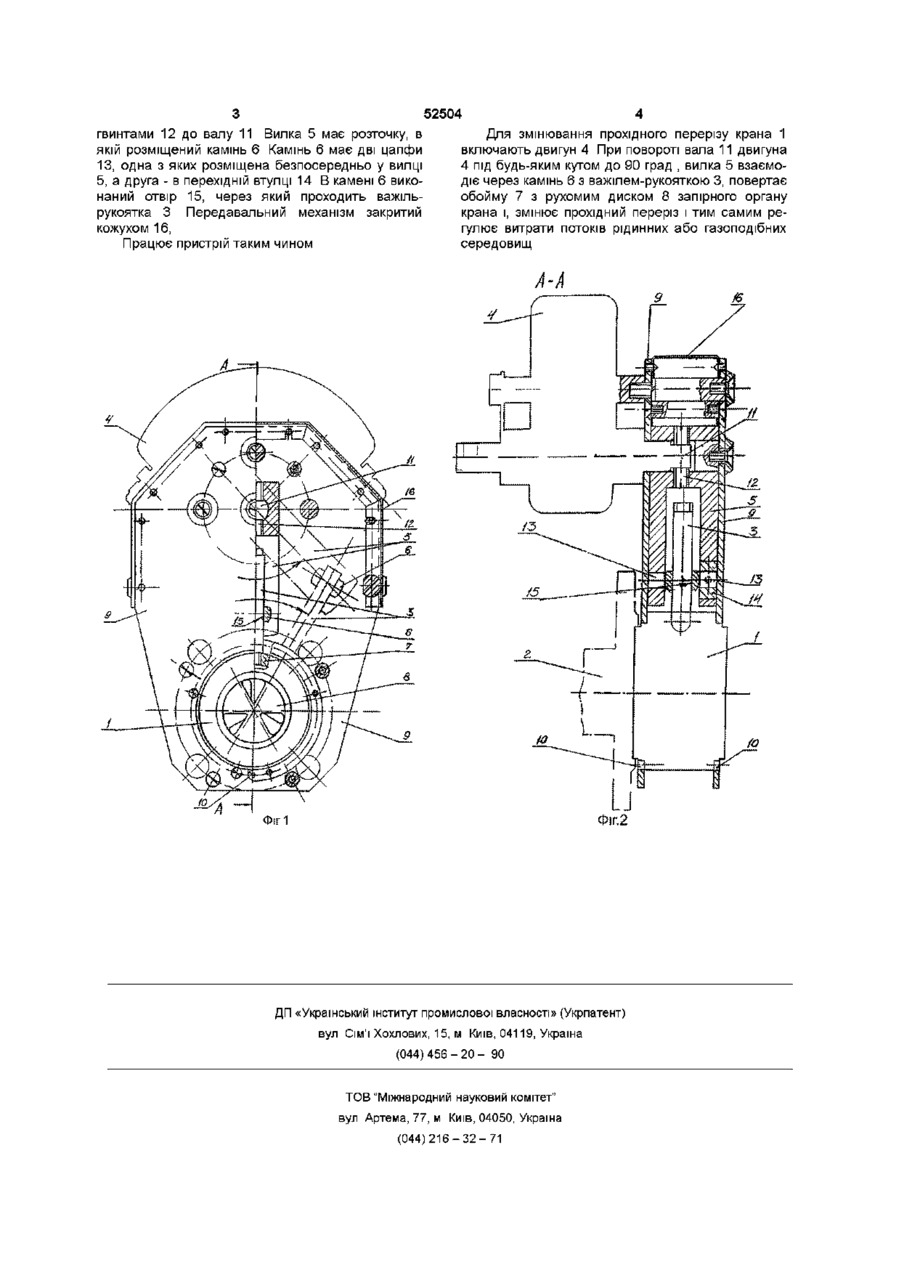

1 Привід керування прохідного дискового крана, що містить важіль-рукоятку, з'єднаний з обоймою, зв'язаною з рухомим диском запірного органа крана, який відрізняється тим, що він містить двигун, вал якого паралельний осі повороту запірного органа крана, та плоский передавальний механізм, взаємодіючий з валом двигуна та важел є м - рукоятко ю 2 Привід по п 1, який відрізняється тим, що передавальний механізм містить вилку, яка закріплена на валу двигуна, та камінь, що розміщений в розточці вилки та взаємодіє з важелем-рукояткою Винахід відноситься до трубопровідної арматури, а саме до керування кранами, що призначені для перекриття та регулювання витрат потоків рідинних і газоподібних середовищ, у тому числі агресивних и вибухонебезпечних, у апаратах, устаткуванні та системах їх транспортування Відомий прохідний дисковий кран з ручним керуванням з допомогою ручки, яка виконана у вигляді охоплюючого ззовні циліндричний корпус кільцеподібного елемента (патент Роси № 2073152, кл F16K 3/08, 1993) Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є прохідний дисковий кран з ручним керуванням з допомогою важіля-рукоятки (див паспорт МПА 007-050 02ТВ01 на кран виробництва "ТЕХАРМ" м Львів) З цього крана важіль-рукоятка з'єднаний з обоймою, зв'язаною з рухомим диском запірного органу крана При повороті важіля-рукоятки навколо осі, яка паралельна осі труби, під кутом 60 град, відкривається або повністю закривається прохідний переріз Недоліком цього крана є ручний привід керування В основу винаходу поставлена задача - шляхом змінювання конструкції приводу керування прохідного дискового крана забезпечити можливість дистанційного керування Технічний результат - розширення функціональних можливостей пристрою Поставлена задача вирішується тим, що привід керування прохідного дискового крана, що міс тить важіль-рукоятку, з'єднаний з обоймою, зв'язаною з рухомим диском запірного органу крана, згідно з винаходом, має двигун, вал якого паралельний осі повороту запірного органу крана, та плоский передавальний механізм, взаємодіючий з валом двигуна та важілем-рукояткою Наявність двигуна та передавального механізму, який взаємодіє з валом двигуна та важілем-рукояткою, забезпечує можливість дистанційного керування в процесі роботи Передавальний механізм може містити вилку, яка закріплена на валу двигуна, та камінь, що розміщений в розточці вилки та взаємодіє з важілемрукояткою Суть запропонованого винаходу пояснюється кресленнями, де зображені на фіг 1 - загальний вигляд прохідного дискового крана з приводом, на фіг 2 - розріз А-А фіг 1 Прохідний дисковий кран 1 встановлений між фланцями трубопроводу 2 Привід керування крана 1 містить важіль-рукоятку 3, двигун 4 і плоский передавальний механізм у вигляді вилки 5 і каменю 6 Важіль-рукоятка 3 з'єднаний з обоймою 7, зв'язаною з рухомим диском 8 запірного органу крана 1 Двигун 4 може бути закріплений на одному з двох щитів 9, між якими розташований кран 1 Щити 9 зцентровані відносно ВІСІ крана 1 з допомогою отворів у них по виступам на крані 1 Від повороту відносно корпусу крана 1 щити 9 зафіксовані з допомогою голівок гвинтів 10 Вал 11 двигуна 4 паралельний ВІСІ крану 1 Вилка 5 передавального механізму закріплена О ю ю 52504 гвинтами 12 до валу 11 Вилка 5 має розточку, в якій розміщений камінь 6 Камінь 6 має дві цапфи 13, одна з яких розміщена безпосередньо у вилці 5, а друга - в перехідній втулці 14 В камені 6 виконаний отвір 15, через який проходить важільрукоятка 3 Передавальний механізм закритий кожухом 16, Працює пристрій таким чином 4 Для змінювання прохідного перерізу крана 1 включають двигун 4 При повороті вала 11 двигуна 4 під будь-яким кутом до 90 град , вилка 5 взаємодіє через камінь 6 з важілем-рукояткою 3, повертає обойму 7 з рухомим диском 8 запірного органу крана і, змінює прохідний переріз і тим самим регулює витрати потоків рідинних або газоподібних середовищ Фіг.2 Фіг1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Назва патенту англійськоюControl drive of straight disc valve
Назва патенту російськоюПривод управления проходного дискового крана
МПК / Мітки
МПК: F16K 3/02
Мітки: керування, дискового, привід, прохідного, крана
