Димовий пожежний сповіщувач

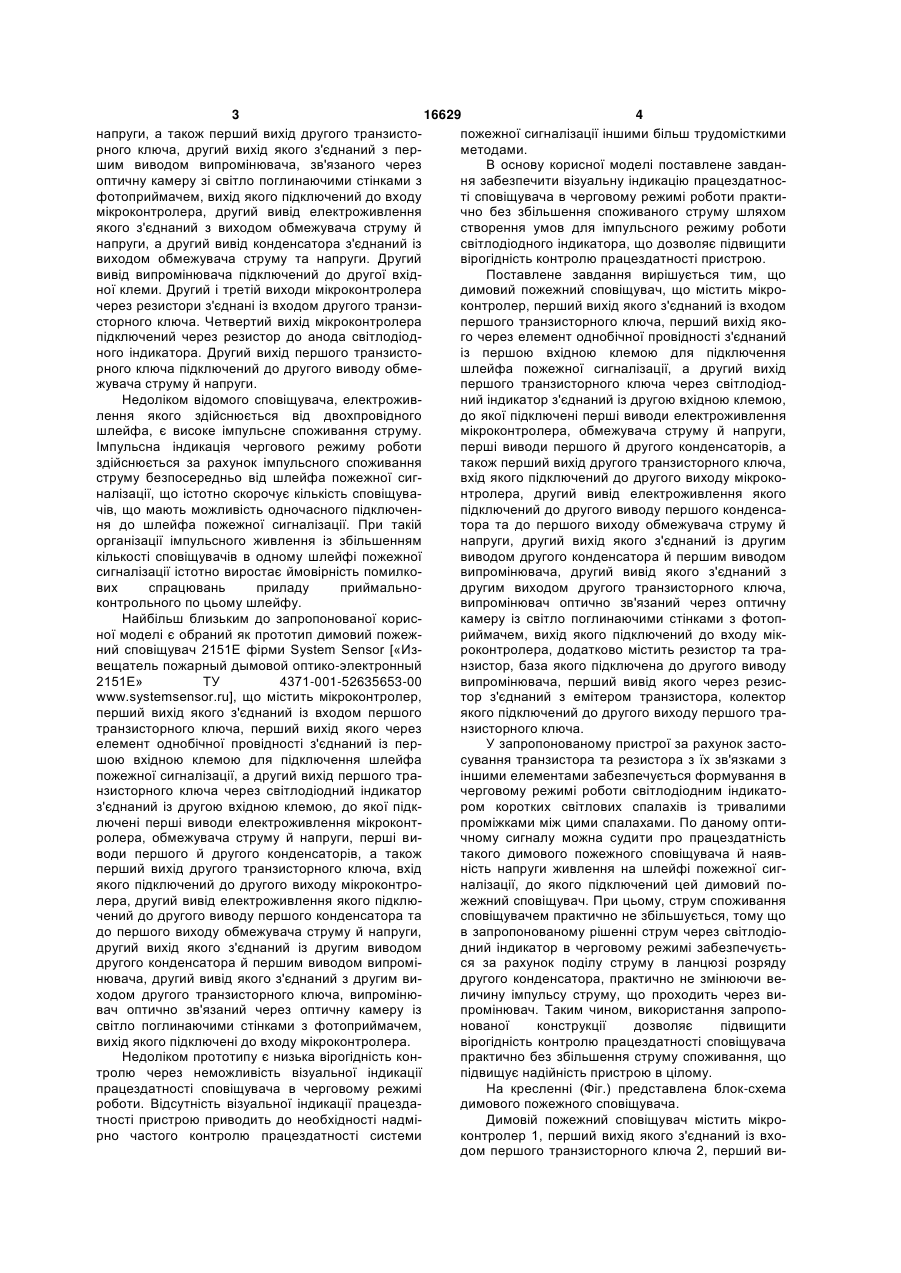

Димовий пожежний сповіщувач, що містить мікроконтролер, перший вихід якого з'єднаний із входом першого транзисторного ключа, перший вихід якого через елемент однобічної провідності з'єднаний із першою вхідною клемою для підключення шлейфа пожежної сигналізації, а другий вихід першого транзисторного ключа через світлодіодний індикатор з'єднаний із другою вхідною клемою, до якої підключені перші виводи електроживлення мікроконтролера, обмежувача струму й напруги, перші виводи першого й другого конден 3 16629 4 напруги, а також перший вихід другого транзистопожежної сигналізації іншими більш трудомісткими рного ключа, другий вихід якого з'єднаний з перметодами. шим виводом випромінювача, зв'язаного через В основу корисної моделі поставлене завданоптичну камеру зі світло поглинаючими стінками з ня забезпечити візуальну індикацію працездатносфотоприймачем, вихід якого підключений до входу ті сповіщувача в черговому режимі роботи практимікроконтролера, другий вивід електроживлення чно без збільшення споживаного струму шляхом якого з'єднаний з виходом обмежувача струму й створення умов для імпульсного режиму роботи напруги, а другий вивід конденсатора з'єднаний із світлодіодного індикатора, що дозволяє підвищити виходом обмежувача струму та напруги. Другий вірогідність контролю працездатності пристрою. вивід випромінювача підключений до другої вхідПоставлене завдання вирішується тим, що ної клеми. Другий і третій виходи мікроконтролера димовий пожежний сповіщувач, що містить мікрочерез резистори з'єднані із входом другого транзиконтролер, перший вихід якого з'єднаний із входом сторного ключа. Четвертий вихід мікроконтролера першого транзисторного ключа, перший вихід якопідключений через резистор до анода світлодіодго через елемент однобічної провідності з'єднаний ного індикатора. Другий вихід першого транзистоіз першою вхідною клемою для підключення рного ключа підключений до другого виводу обмешлейфа пожежної сигналізації, а другий вихід жувача струму й напруги. першого транзисторного ключа через світлодіодНедоліком відомого сповіщувача, електроживний індикатор з'єднаний із другою вхідною клемою, лення якого здійснюється від двохпровідного до якої підключені перші виводи електроживлення шлейфа, є високе імпульсне споживання струму. мікроконтролера, обмежувача струму й напруги, Імпульсна індикація чергового режиму роботи перші виводи першого й другого конденсаторів, а здійснюється за рахунок імпульсного споживання також перший вихід другого транзисторного ключа, струму безпосередньо від шлейфа пожежної сигвхід якого підключений до другого виходу мікроконалізації, що істотно скорочує кількість сповіщувантролера, другий вивід електроживлення якого чів, що мають можливість одночасного підключенпідключений до другого виводу першого конденсаня до шлейфа пожежної сигналізації. При такій тора та до першого виходу обмежувача струму й організації імпульсного живлення із збільшенням напруги, другий вихід якого з'єднаний із другим кількості сповіщувачів в одному шлейфі пожежної виводом другого конденсатора й першим виводом сигналізації істотно виростає ймовірність помилковипромінювача, другий вивід якого з'єднаний з вих спрацювань приладу приймальнодругим виходом другого транзисторного ключа, контрольного по цьому шлейфу. випромінювач оптично зв'язаний через оптичну Найбільш близьким до запропонованої корискамеру із світло поглинаючими стінками з фотопної моделі є обраний як прототип димовий пожежриймачем, вихід якого підключений до входу мікний сповіщувач 2151Е фірми System Sensor [«Изроконтролера, додатково містить резистор та травещатель пожарный дымовой оптико-электронный нзистор, база якого підключена до другого виводу 2151Е» ТУ 4371-001-52635653-00 випромінювача, перший вивід якого через резисwww.systemsensor.ru], що містить мікроконтролер, тор з'єднаний з емітером транзистора, колектор перший вихід якого з'єднаний із входом першого якого підключений до другого виходу першого тратранзисторного ключа, перший вихід якого через нзисторного ключа. елемент однобічної провідності з'єднаний із перУ запропонованому пристрої за рахунок застошою вхідною клемою для підключення шлейфа сування транзистора та резистора з їх зв'язками з пожежної сигналізації, а другий вихід першого траіншими елементами забезпечується формування в нзисторного ключа через світлодіодний індикатор черговому режимі роботи світлодіодним індикатоз'єднаний із другою вхідною клемою, до якої підкром коротких світлових спалахів із тривалими лючені перші виводи електроживлення мікроконтпроміжками між цими спалахами. По даному оптиролера, обмежувача струму й напруги, перші вичному сигналу можна судити про працездатність води першого й другого конденсаторів, а також такого димового пожежного сповіщувача й наявперший вихід другого транзисторного ключа, вхід ність напруги живлення на шлейфі пожежної сигякого підключений до другого виходу мікроконтроналізації, до якого підключений цей димовий полера, другий вивід електроживлення якого підклюжежний сповіщувач. При цьому, струм споживання чений до другого виводу першого конденсатора та сповіщувачем практично не збільшується, тому що до першого виходу обмежувача струму й напруги, в запропонованому рішенні струм через світлодіодругий вихід якого з'єднаний із другим виводом дний індикатор в черговому режимі забезпечуєтьдругого конденсатора й першим виводом випроміся за рахунок поділу струму в ланцюзі розряду нювача, другий вивід якого з'єднаний з другим видругого конденсатора, практично не змінюючи веходом другого транзисторного ключа, випромінюличину імпульсу струму, що проходить через вивач оптично зв'язаний через оптичну камеру із промінювач. Таким чином, використання запропосвітло поглинаючими стінками з фотоприймачем, нованої конструкції дозволяє підвищити вихід якого підключені до входу мікроконтролера. вірогідність контролю працездатності сповіщувача Недоліком прототипу є низька вірогідність конпрактично без збільшення струму споживання, що тролю через неможливість візуальної індикації підвищує надійність пристрою в цілому. працездатності сповіщувача в черговому режимі На кресленні (Фіг.) представлена блок-схема роботи. Відсутність візуальної індикації працездадимового пожежного сповіщувача. тності пристрою приводить до необхідності надміДимовій пожежний сповіщувач містить мікрорно частого контролю працездатності системи контролер 1, перший вихід якого з'єднаний із входом першого транзисторного ключа 2, перший ви 5 16629 6 хід якого через елемент 3 однобічні провідності роботи, тобто про те, що на сповіщувачі є напруга з'єднаний з першою вхідною клемою 4 для підклюживлення і мікроконтролер 1 працює. чення шлейфа пожежної сигналізації. Другий вихід Величина, на яку буде розряджатися другий першого транзисторного ключа 2 через світлодіоконденсатор 9, буде залежати від тривалості й дний індикатор 5 з'єднаний із другою вхідною клеперіоду імпульсів, які з'являються на другому вимою 6. До цієї другої клеми 6 підключені перші ході мікроконтролера 1, а також від співвідношенвиводи електроживлення мікроконтролера 1, обня струму заряду другого конденсатора 9 через межувача струму й напруги 7, а також перші вивообмежувач 7 струму й напруги до сумарного струди першого й другого конденсаторів 8 й 9. Перший му розряду цього конденсатора 9 через другий вихід другого транзисторного ключа 10 також з'єдтранзисторний ключ 10 та через світлодіодний наний з другою вхідною клемою 6. Вхід другого індикатор 5. Таким чином, напруга, що встанотранзисторного ключа 10 підключений до другого виться в сталому черговому режимі на другому виходу мікроконтролера 1. Другий вивід електроконденсаторі 9, буде забезпечувати необхідні паживлення мікроконтролера 1 підключений до друдіння напруг на другому транзисторному ключі 10 і гого виводу першого конденсатора 8 і до першого на випромінювачі 11. За рахунок використання виходу обмежувача 7 струму й напруги, другий двох накопичувальних конденсаторів 8 й 9, а тавихід якого з'єднаний із другим виводом другого кож роздільних ланцюгів їхнього заряду від обмеконденсатора 9 і першим виводом випромінювача жувача 7 струму й напруги забезпечується стабі11. Другий вивід випромінювача 11 з'єднаний з льна робота сповіщувача. Короткочасні провали другим виходом другого транзисторного ключа 10. напруги на виводах другого конденсатора 9 у моВипромінювач 11 оптично зв'язаний через оптичну менти його розряду другим транзисторним ключем камеру 12 зі світло поглинаючими стінками з фо10 не змінять різниці потенціалів на виводах пертоприймачем 13. Вихід фотоприймача 13 підклюшого конденсатора 8, тобто між виводами живчений до входу мікроконтролера 1. База транзислення мікроконтролера 1. тора 14 з'єднана з другим виходом другого Розсіяне оптичною камерою 12 зі світлопоглитранзисторного ключа 10, а емітер транзистора 14 наючими стінками інфрачервоне випромінювання через резистор 15 з'єднаний з першим виводом випромінювача 11 надходить на фотоприймач 13 випромінювача 11. Колектор транзистора 14 підкта обробляється мікроконтролером 1. Сигнал, що лючений до другого виходу першого транзисторнадходить на вхід мікроконтролера 1, буде істотно ного ключа. залежати від оптичної щільності повітря в оптичній Димовий пожежний сповіщувач працює в такамері 12. Так при абсолютній прозорості повітря кий спосіб. При подачі напруги живлення на вхідні на виході фотоприймача 13 буде присутній фоноклеми 4 й 6 через елемент 3 однобічні провідності вий сигнал: імпульси малої амплітуди, тому що й обмежувач 7 струму й напруги здійснюється забуде мати місце деяке відбиття від стінок оптичної ряд першого й другого конденсаторів 8 та 9. Елекамери 12. У міру збільшення оптичної щільності мент 3 однобічні провідності здійснює захист інших повітря в оптичній камері 12 буде збільшуватися елементів димового пожежного сповіщувача при амплітуда імпульсів на виході фотоприймача 13. помилковому підключенні полярності напруги живПоки амплітуда цих імпульсів не досягне встановлення шлейфа пожежної сигналізації. Поки напруленого граничного значення, стан на виходах мікга на виводах електроживлення недостатня для роконтролера 1 не буде змінюватися. На вході нормальної роботи мікроконтролера 1, на його першого транзисторного ключа 2 буде залишатися виходах утримуються низькі потенційні рівні напрунизький потенційний рівень, тому цей ключ 2 буде ги й два транзисторних ключі 2 й 10 будуть виклюзакритий. Сповіщувач буде залишатися в чергочені. Після виходу на мінімальне значення робочої вому режимі роботи, споживаючи від шлейфа понапруги мікроконтролер 1 здійснює програмну зажежної сигналізації струм, величина якого обметримку початку роботи при мінімальному значенні жена обмежувачем 7 струму й напруги. струму споживання. Ця затримка забезпечує гараЯкщо амплітуда імпульсів фото-ЕРС перевинтований вихід напруги на першому конденсаторі щить граничне значення, і якщо такий рівень сиг8 на значення, що не перевершує максимальне налу з'явиться на вході мікроконтролера 1 підряд значення робочої напруги мікроконтролера 1. Накілька разів, наприклад 4, то відбудеться зміна копичений на другому конденсаторі 9 заряд буде станів на його виходах. На першому виході з'явзабезпечувати наступну стабільну роботу випроиться високий потенційний рівень, по якому відкмінювача 11. Після цієї затримки імпульси стабіриється перший транзисторний ключ 2, через світльної амплітуди тривалістю кілька десятків мікролодіодний індикатор 5 буде протікати струм, що секунд будуть надходити на вхід другого забезпечить формування в шлейфі пожежної сигтранзисторного ключа 10. Другий транзисторний налізації стану "ПОЖЕЖА". На другому виході мікключ 10 забезпечує не тільки формування імпульроконтролера 1 встановиться низький потенційний сів струму стабільної амплітуди через випромінюрівень. Другий транзисторний ключ 10 буде закривач 11, але й імпульси стабільного струму через тий. Другий конденсатор 9 не буде розряджатися світлодіодний індикатор 5, завдяки наявності транчерез випромінювач 11. Завдяки струму, що протізистора 14 та резистора 15. Тим самим забезпекає через перший транзисторний ключ 2, різко чується індикація чергового режиму роботи. Із стазменшується різниця потенціалів між клемами 4 й більною періодичністю близько 1с короткочасно 6. Якщо це спадання напруги буде перевищувати буде спалахувати світлодіодний індикатор 5, що мінімальне значення робочої напруги мікроконтросвідчить про вихід сповіщувача на черговий режим лера 1, то сповіщувач буде перебувати в стані "ПОЖЕЖА" нескінченно довго. Через світлодіод 7 16629 8 ний індикатор 5 буде протікати практично весь споживання в цьому режимі. Таким чином, використрум, споживаний сповіщувачем у режимі "ПОстання запропонованої корисної моделі дозволяє ЖЕЖА". Вивести сповіщувач із цього стану можпідвищити вірогідність контролю працездатності ливо тільки відключенням напруги живлення сповіщувача практично без збільшення струму шлейфа пожежної сигналізації (напруга між вхідспоживання, що підвищує надійність пристрою в ними клемами 4 й 6) на час, що достатній для розцілому. ряду першого конденсатора 8 до величини, при Нові елементи - транзистор 14 та резистор 15 якій на входах живлення мікроконтролера 1 уста- широко відомі. Інші елементи відповідають проновиться напруга нижче мінімального значення. тотипу. Мікроконтролер 1 з малим споживанням За рахунок введення транзистора 14 та резисструму може бути такий же, як й у прототипі, МС тора 15 з їх зв'язками з іншими елементами забез145010 фірми "Motorola", або виконаний на мікроспечується індикація чергового режиму роботи спохемах фірми MICROCHIP типу PIC10F202 або віщувача, практично без збільшення струму аналогічних. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
