Електрохромний пристрій

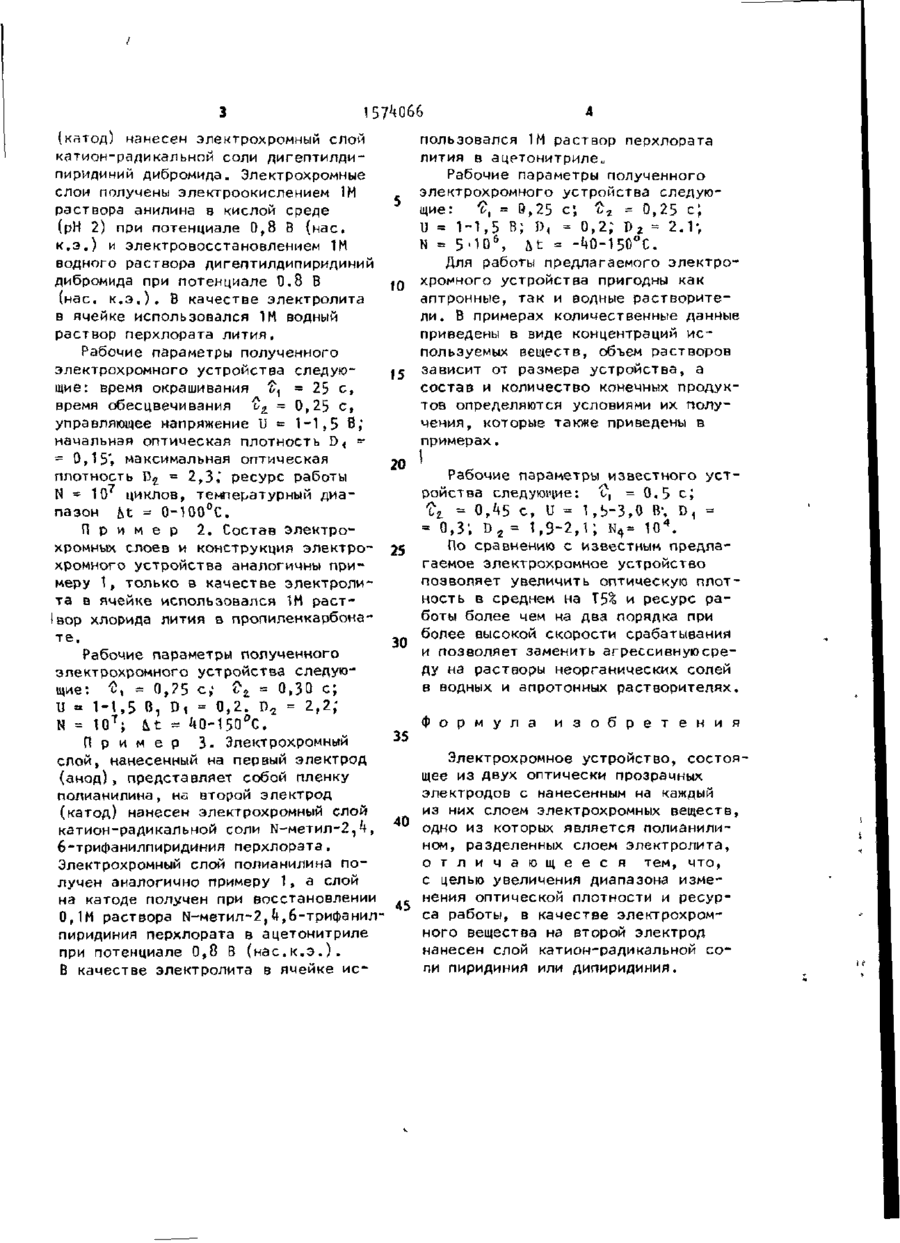

. ігЗк~ ьА СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИК (19) 31L 1574066 flOOGGO А1 ' 1 (5O5G02FI/17 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ 1 т (21) ^8538/2^-25 * * (22) 22.12.87 (72) И.П.Крайнов, С.Н.Слюсарь, Н .В .Погорелова и С .сЬ.Крамаренко (53) 535.8(088.8) (56) Патент ФРГ № 3023836, кл. G 02 F 1/17, 1981. Авторское свидетельство СССР № 11737^8, кл. G 09 К 3/00, 198*1. (5*0 ЭЛЕКТРОХРОМНОЕ УСТРОЙСТВО (57) Изобретение относится к оптике и может быть использовано в электрооптических устройствах, светофильтрах переменной плотности, модуляторах светового потока, в устройствах буквенно-цифровой индикации и в средствах защиты от световых излучений. Цель изобретения - увеличение Изобретение относится к оптике и может использоваться в электрооптических устройствах, светофильтрах переменной плотности, модуляторах светового потока, в устройствах буквенно-цифровой индикации и в средствах защиты от световых излучений. Целью изобретения является увеличение диапазона изменения оптической плотности и ресурса работы. Иа чертеже изображено предлагаемое устройство. Устройство содержит первую стеклянную пластину 1 с напыленным слоем 2 двуокиси олова и с нанесенным на него слоем 3 электрохромного вещества, слой k электролита, вторую стеклянную пластину 5 с напыленным 23-90 I диапазона изменения оптической плотности и ресурса работы. Сущность изобретения заключается в том, что в устройстве, которое состоит из двух оптически прозрачных электродов с нанесенным на один из них слоем электрохромного вешества в виле полианилина, на второй электрод нанесен слой катион-радикальной соли пиридиния или дипиридиния, разделенных слоем электролита. В случае использования катион-радикальной соли дигептилпиридинии дибромида, а в качестве электролита 1М водного раствора перхлората лития диапазон изменения оптической плотности возрастает на 15%, а ресурс работы в циклах - более чем на два порядка. 1 ил. слоем 6 двуокиси олова и с нанесенным на него слоем 7 электрохромного вещества и герметизирующую прокладку 8. Электрохромное устройство подключено к источнику 9 тока. Устройство работает следующим образом. При подаче на первый электрод с нанесенным слоем полианилина положительного потенциала, а на второй электрод - отрицательного потенциала оба электрода окрашиваются одновременно, а при смене полярности одновременно обесцвечиваются. П р и м е р 1. Электрохромный слой, нанесенный на первый электрод (анод), представляет собой пленку полианилина. На второй электрод с (Л да з t57^066 (катод) нанесен электрохромный слой катион-радикальной соли дигептилдипиридиний дибромида. Электрохромные слои получены электроокислением 1 М раствора анилина в кислой среде (рН 2) при потенциале 0,8 В (нас. к . э . ) и электровосстановлением 1М водного раствора дигептилдипиридиний дибромида при потенциале 0.8 В (нас. к . э . ) . В качестве электролита в ячейке использовался 1М водный раствор перхлората лития. Рабочие параметры полученного электрохромного устройства следующие: время окрашивания £, = 25 с, время обесцвечивания С г = 0,25 с, управляющее напряжение U = 1-1,5 В; начальная оптическая плотность D< = 0,15*, максимальная оптическая плотность В 2 = 2,3,* ресурс работы N - 10 циклов, температурный диапазон bt = 0-100°С. П р и м е р 2. Состав электрохромных слоев и конструкция электрохромного устройства аналогичны примеру 1, только в качестве электролита в ячейке использовался Ш растІвор хлорида лития в пропиленкарбонате. Рабочие параметры полученного электрохромного устройства следующие: £, « 0,?5 с ; £г = 0,30 с; U = 1-1,5 В, D, = 0,2. Р^ = 2,2; N = 10 T j & t = Д0-150°С. Пример 3. Электрохромный слой, нанесенный на первый электрод (анод)» представляет собой пленку полианилина, на второй электрод (катод) нанесен электрохромный слой катион-радикальной соли Ы-метил-2,4, 6-трифанилпиридиния перхлората. Электрохромный слой полианилина получен аналогично примеру 1, а слой на катоде получен при восстановлении 0,1М раствора М-метил-2, it,6-трифанилпиридиния перхлората в ацетонитриле при потенциале 0,8 В ( н а с . к . э . ) . В качестве электролита в ячейке ис пользовался 1М раствор перхлората лития в ацетонитриле. Рабочие параметры полученного электрохромного устройства следующие: •?, = 0,25 с; Ъг = 0,25 с; U = 1-1,5 В; D, = 0,2; В 2 = 2.V, 6 N = 5-Ю , ut = -Й0-150°С. Для работы предлагаемого электрохромного устройства пригодны как аптронные, так и водные растворители. В примерах количественные данные приведены в виде концентраций используемых веществ, объем растворов зависит от размера устройства, а состав и количество конечных продуктов определяются условиями их получения, которые также приведены в примерах. 20 I Рабочие параметры и з в е с т н о г о у с т ройства следующие: С, = 0 . 5 с ; SS Ь%_ — = 0,3; П ІіС U , 4 l ) D 2 /~ С , II U — Л I t П I , P J , U = 1,9-2,1; N= Oi П, й т\ І) ^ _ — 10 . По сравнению с известным предлагаемое электрохромное устройство позволяет увеличить оптическую плотность в среднем на Т5% и ресурс работы более чем на два порядка при 30 более высокой скорости срабатывания и позволяет заменить агрессивнуюсреду на растворы неорганических солей в водных и апротонных растворителях. 25 35 Ф о р м у л а и з о б р е т е н и я Электрохромное устройство, состоящее из двух оптически прозрачных электродов с нанесенным на каждый из них слоем электрохромных веществ, 40 одно из которых является полианилином, разделенных слоем электролита, о т л и ч а ю щ е е с я тем, что, с целью увеличения диапазона изменения оптической плотности и ресур45 са работы, в качестве электрохромного вещества на второй электрод нанесен слой катион-радикальной сопи пиридиния или дипиридиния. 157і) 066 8 Редактор Т.Иванова Составитель Л.Гойхман Техред Л.Сєрдюкова Корректор С.Шекмар Заказ 1956/ДСП Тираж 283 Подписное ВНИИГШ Государственного комитета по и з о б р е т е н и я м и о т к р ы т и я м при ГКНТ СССР 1 1 3 0 3 5 , Москва, Ж-35 , Раушская н а б . , д . Й/5 Производственно-издательский комбинат "Патент", г. Ужгород, у л . Гагарина,101
