Пристрій для прискорення тіл

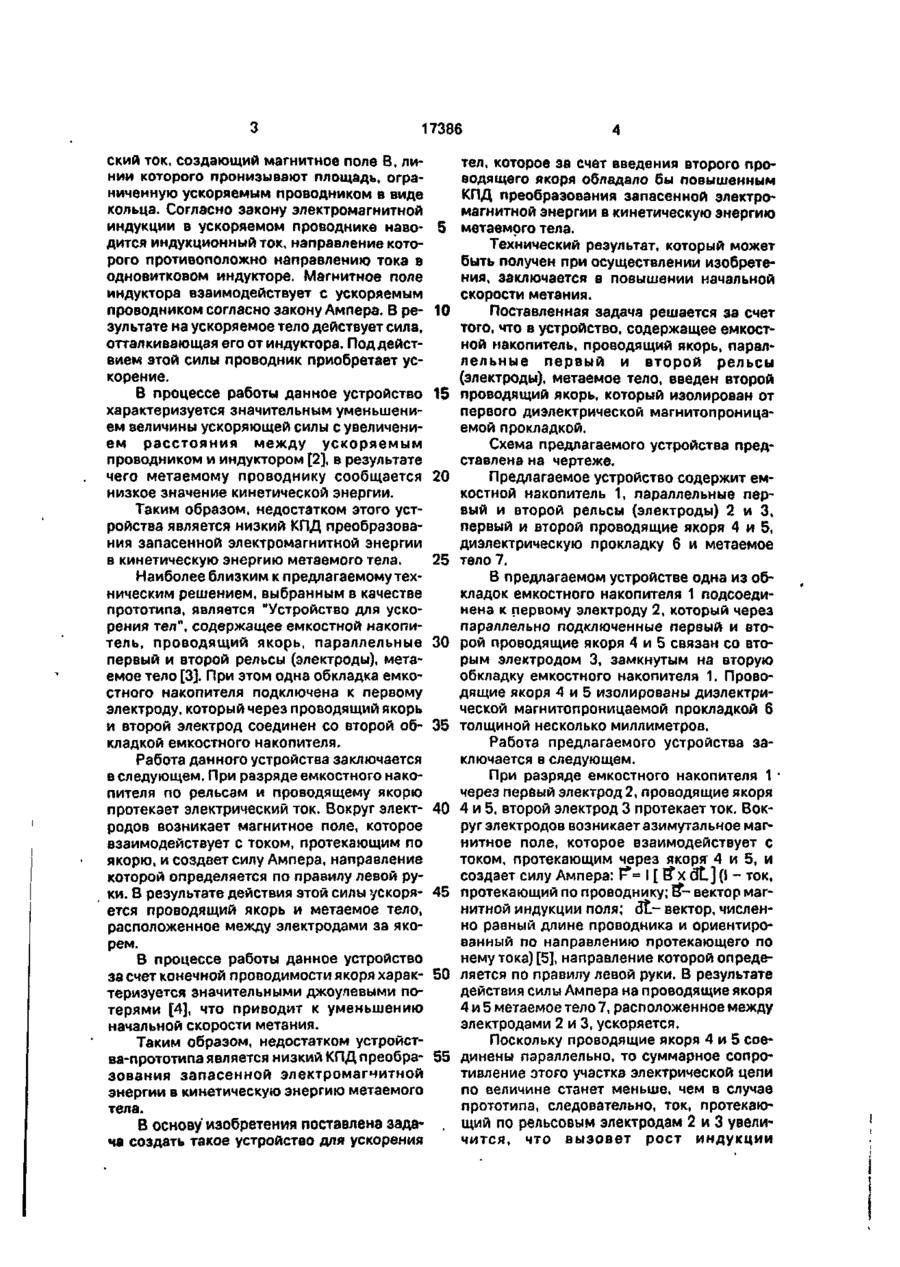

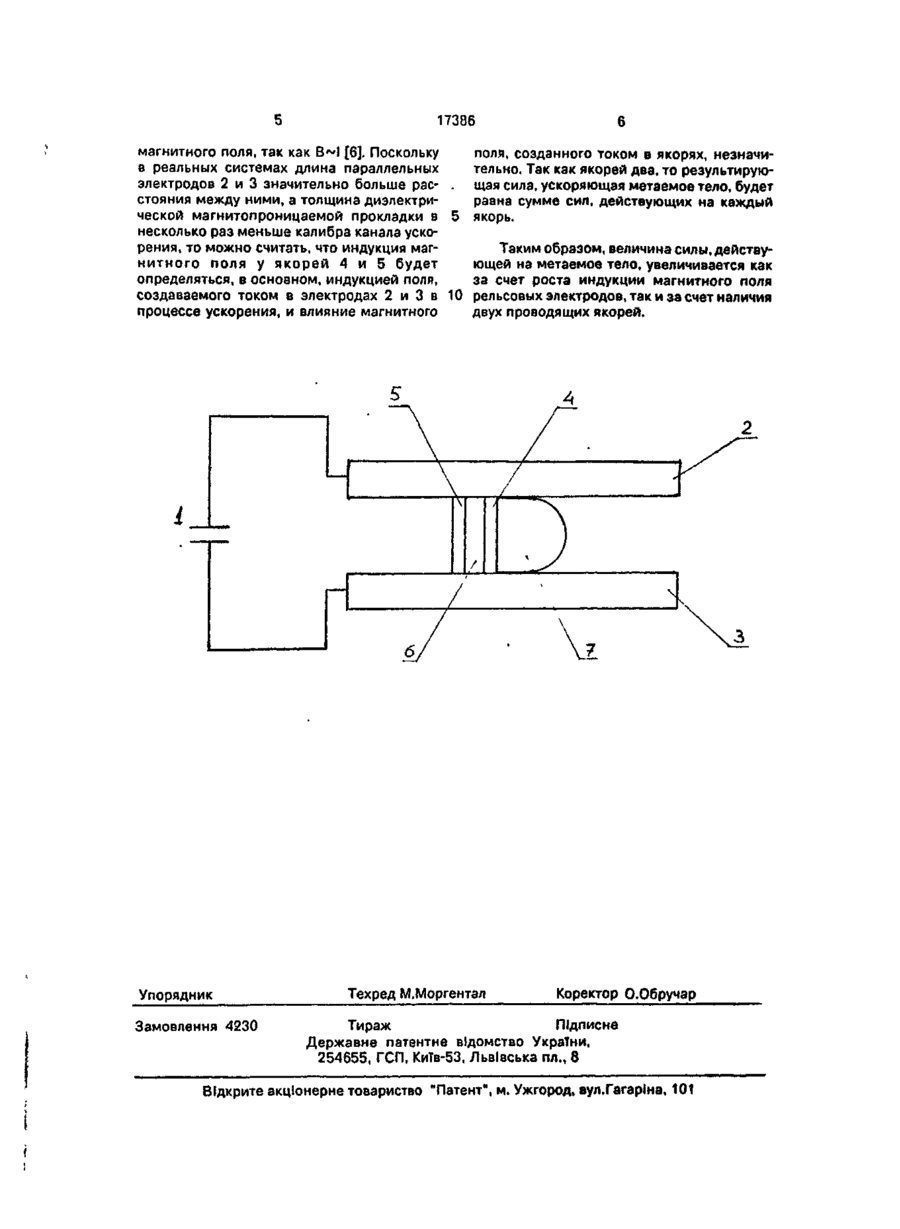

Устройство для ускорения тел, содержащее емкостной накопитель, одна из обкладок которого подсоединена к первому электроду, который через проводящий якорь и второй электрод, параллельный первому, подключен ко второй обкладке емкостного накопителя, о т л и ч а ю щ е е с я тем, что дополнительно введен второй проводящий якорь, который изолирован от первого диэлектрической магнитол роницаемой прокладкой. С > vi со 00 ON Предлагаемое устройство относится к области электромагнитных метательных систем и может быть использовано в баллистических исследованиях, материаловедении и физике плазмы. Известно "Устройство для электромагнитного ускорения проводников", содержащее ускоряемый проводник, одновитковый индуктор, емкостный накопитель энергии, коммутирующий разрядник, выполняющий роль ключа [1]. При этом одна' из обкладок емкостного накопителя подключена к перво му контакту коммутирующего разрядника, второй контакт которого соединен с первым выводом индуктора. Другая обкладка емкостного накопителя соединена со вторым выводом одновиткового индуктора. Ускоряемый проводник в форме кольца расположен соосно с одновитковым индуктором и удален от него на расстояние X (0 < Х< < 0.1D, где D - диаметр индуктора). Работа данного устройства заключается в следующем. При коммутации разрядника по индуктору начинает протекать электриче 17386 ский ток, создающий магнитное поле В, линии которого пронизывают площадь, ограниченную ускоряемым проводником в виде кольца. Согласно закону электромагнитной индукции в ускоряемом проводнике наводится индукционный ток, направление которого противоположно направлению тока в одновитковом индукторе. Магнитное поле индуктора взаимодействует с ускоряемым проводником согласно закону Ампера. В результате на ускоряемое тело действует сила, отталкивающая его от индуктора. Под действием этой силы проводник приобретает ускорение. В процессе работы данное устройство характеризуется значительным уменьшением величины ускоряющей силы с увеличением расстояния между ускоряемым проводником и индуктором [2], в результате чего метаемому проводнику сообщается низкое значение кинетической энергии. Таким образом, недостатком этого устройства является низкий КПД преобразования запасенной электромагнитной энергии в кинетическую энергию метаемого тела. Наиболее близким к предлагаемому техническим решением, выбранным в качестве прототипа, является "Устройство для ускорения тел", содержащее емкостной накопитель, проводящий якорь, параллельные первый и второй рельсы (электроды), метаемое тело [3]. При этом одна обкладка емкостного накопителя подключена к первому электроду, который через проводящий якорь и второй электрод соединен со второй обкладкой емкостного накопителя. Работа данного устройства заключается в следующем. При разряде емкостного накопителя по рельсам и проводящему якорю протекает электрический ток. Вокруг электродов возникает магнитное поле, которое взаимодействует с током, протекающим по якорю, и создает силу Ампера, направление которой определяется по правилу левой руки. В результате действия этой силы ускоряется проводящий якорь и метаемое тело, расположенное между электродами за якорем. В процессе работы данное устройство за счет конечной проводимости якоря характеризуется значительными джоулевыми потерями [4], что приводит к уменьшению начальной скорости метания. Таким образом, недостатком устройства-прототипа является низкий КПД преобразования запасенной электромагнитной энергии в кинетическую энергию метаемого тела. В основу изобретения поставлена задача создать такое устройство для ускорения 5 10 15 20 25 30 35 40 45 50 55 . тел, которое за счет введения второго проводящего якоря обладало бы повышенным КПД преобразования запасенной электромагнитной энергии в кинетическую энергию метаемого тела. Технический результат, который может быть получен при осуществлении изобретения, заключается в повышении начальной скорости метания. Поставленная задача решается за счет того, что в устройство, содержащее емкостной накопитель, проводящий якорь, параллельные первый и второй рельсы (электроды), метаемое тело, введен второй проводящий якорь, который изолирован от первого диэлектрической магнитопроницаемой прокладкой. Схема предлагаемого устройства представлена на чертеже. Предлагаемое устройство содержит емкостной накопитель 1, параллельные первый и второй рельсы (электроды) 2 и 3, первый и второй проводящие якоря 4 и 5, диэлектрическую прокладкуб и метаемое тело 7. В предлагаемом устройстве одна из обкладок емкостного накопителя 1 подсоединена к первому электроду 2, который через параллельно подключенные первый и второй проводящие якоря 4 и 5 связан со вторым электродом 3, замкнутым на вторую обкладку емкостного накопителя 1. Проводящие якоря 4 и 5 изолированы диэлектрической магнитопроницаемой прокладкой б толщиной несколько миллиметров. Работа предлагаемого устройства заключается в следующем. При разряде емкостного накопителя 1• через первый электрод 2, проводящие якоря 4 и 5, второй электрод 3 протекает ток. Вокруг электродов возникает азимутальное магнитное поле, которое взаимодействует с током, протекающим через якоря 4 и 5, и создает силу Ампера: F*= I [ If x
