Кантувач листових полотнищ

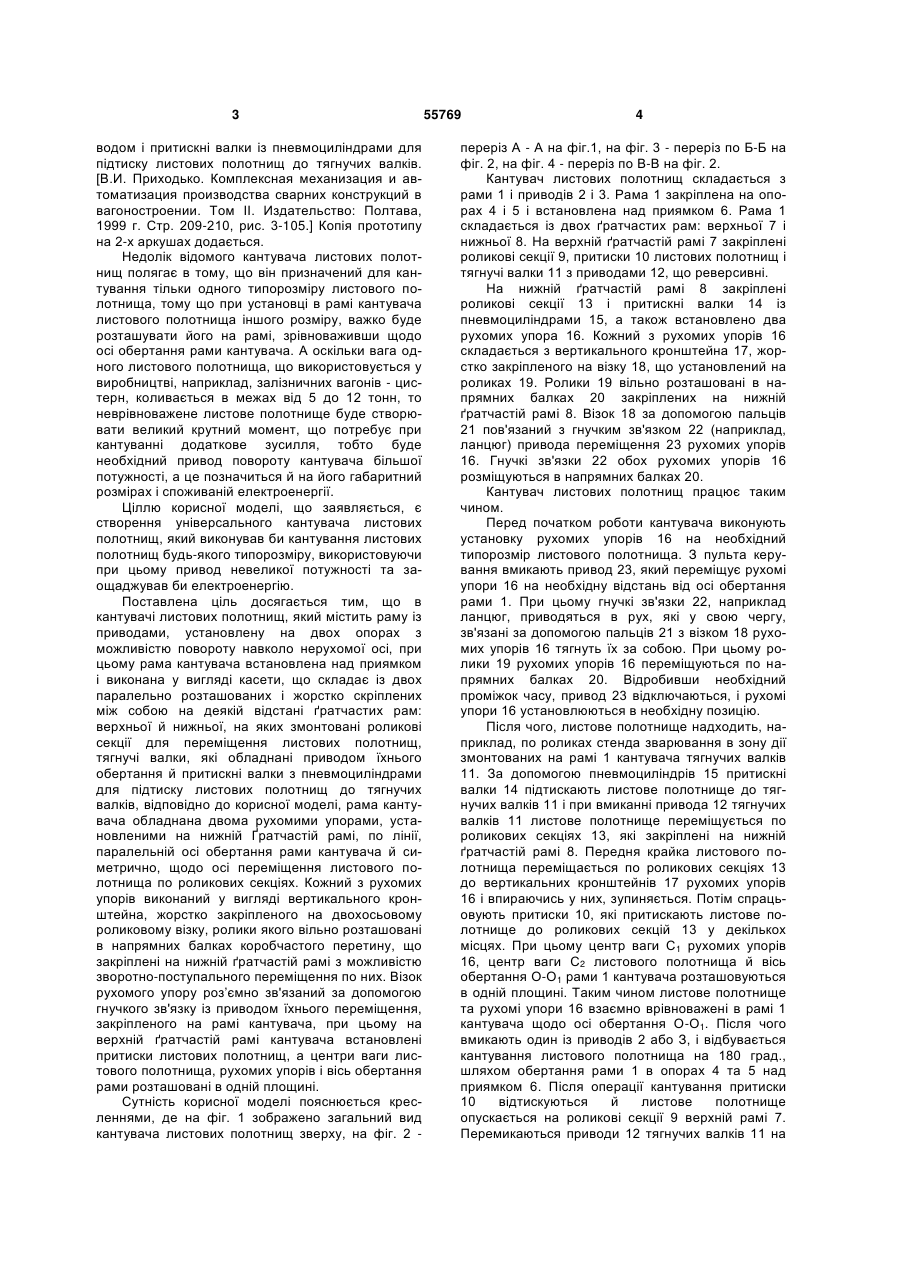

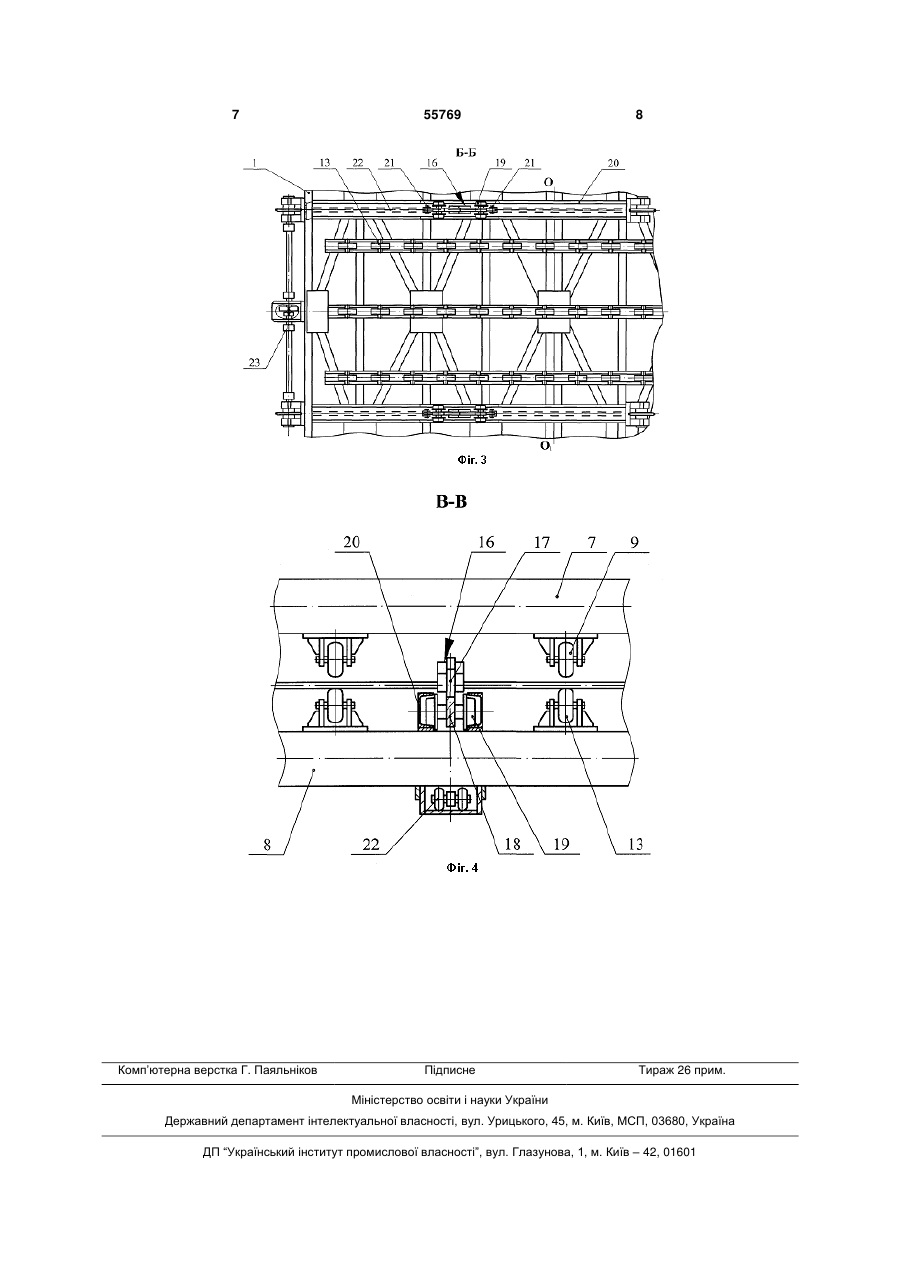

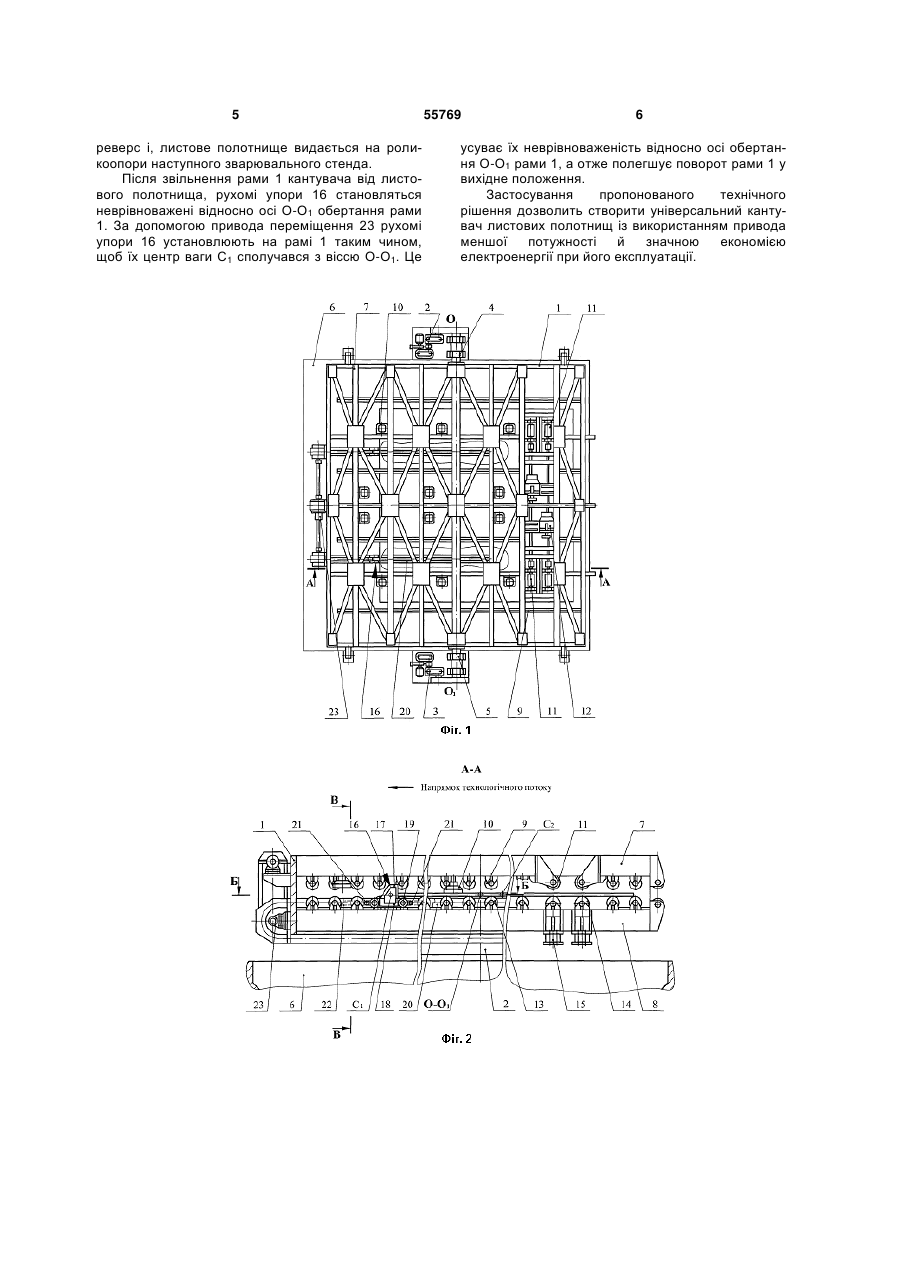

Кантувач листових полотнищ, що містить раму із приводами, установлену на двох опорах з можливістю повороту навколо нерухомої осі, при цьому рама кантувача встановлена над приямком і виконана у вигляді касети, що складається із двох паралельно розташованих і жорстко скріплених між собою на деякій відстані ґратчастих рам: верхньої й нижньої, на яких змонтовані роликові секції для переміщення листових полотнищ, тягнучі валки, що обладнані приводом їхнього обертан U 1 3 водом і притискні валки із пневмоциліндрами для підтиску листових полотнищ до тягнучих валків. [В.И. Приходько. Комплексная механизация и автоматизация производства сварних конструкций в вагоностроении. Том II. Издательство: Полтава, 1999 г. Стр. 209-210, рис. 3-105.] Копія прототипу на 2-х аркушах додається. Недолік відомого кантувача листових полотнищ полягає в тому, що він призначений для кантування тільки одного типорозміру листового полотнища, тому що при установці в рамі кантувача листового полотнища іншого розміру, важко буде розташувати його на рамі, зрівноваживши щодо осі обертання рами кантувача. А оскільки вага одного листового полотнища, що використовується у виробництві, наприклад, залізничних вагонів - цистерн, коливається в межах від 5 до 12 тонн, то неврівноважене листове полотнище буде створювати великий крутний момент, що потребує при кантуванні додаткове зусилля, тобто буде необхідний привод повороту кантувача більшої потужності, а це позначиться й на його габаритний розмірах і споживаній електроенергії. Ціллю корисної моделі, що заявляється, є створення універсального кантувача листових полотнищ, який виконував би кантування листових полотнищ будь-якого типорозміру, використовуючи при цьому привод невеликої потужності та заощаджував би електроенергію. Поставлена ціль досягається тим, що в кантувачі листових полотнищ, який містить раму із приводами, установлену на двох опорах з можливістю повороту навколо нерухомої осі, при цьому рама кантувача встановлена над приямком і виконана у вигляді касети, що складає із двох паралельно розташованих і жорстко скріплених між собою на деякій відстані ґратчастих рам: верхньої й нижньої, на яких змонтовані роликові секції для переміщення листових полотнищ, тягнучі валки, які обладнані приводом їхнього обертання й притискні валки з пневмоциліндрами для підтиску листових полотнищ до тягнучих валків, відповідно до корисної моделі, рама кантувача обладнана двома рухомими упорами, установленими на нижній Ґратчастій рамі, по лінії, паралельній осі обертання рами кантувача й симетрично, щодо осі переміщення листового полотнища по роликових секціях. Кожний з рухомих упорів виконаний у вигляді вертикального кронштейна, жорстко закріпленого на двохосьовому роликовому візку, ролики якого вільно розташовані в напрямних балках коробчастого перетину, що закріплені на нижній ґратчастій рамі з можливістю зворотно-поступального переміщення по них. Візок рухомого упору роз’ємно зв'язаний за допомогою гнучкого зв'язку із приводом їхнього переміщення, закріпленого на рамі кантувача, при цьому на верхній ґратчастій рамі кантувача встановлені притиски листових полотнищ, а центри ваги листового полотнища, рухомих упорів і вісь обертання рами розташовані в одній площині. Сутність корисної моделі пояснюється кресленнями, де на фіг. 1 зображено загальний вид кантувача листових полотнищ зверху, на фіг. 2 55769 4 переріз А - А на фіг.1, на фіг. 3 - переріз по Б-Б на фіг. 2, на фіг. 4 - переріз по В-В на фіг. 2. Кантувач листових полотнищ складається з рами 1 і приводів 2 і 3. Рама 1 закріплена на опорах 4 і 5 і встановлена над приямком 6. Рама 1 складається із двох ґратчастих рам: верхньої 7 і нижньої 8. На верхній ґратчастій рамі 7 закріплені роликові секції 9, притиски 10 листових полотнищ і тягнучі валки 11 з приводами 12, що реверсивні. На нижній ґратчастій рамі 8 закріплені роликові секції 13 і притискні валки 14 із пневмоциліндрами 15, а також встановлено два рухомих упора 16. Кожний з рухомих упорів 16 складається з вертикального кронштейна 17, жорстко закріпленого на візку 18, що установлений на роликах 19. Ролики 19 вільно розташовані в напрямних балках 20 закріплених на нижній ґратчастій рамі 8. Візок 18 за допомогою пальців 21 пов'язаний з гнучким зв'язком 22 (наприклад, ланцюг) привода переміщення 23 рухомих упорів 16. Гнучкі зв'язки 22 обох рухомих упорів 16 розміщуються в напрямних балках 20. Кантувач листових полотнищ працює таким чином. Перед початком роботи кантувача виконують установку рухомих упорів 16 на необхідний типорозмір листового полотнища. З пульта керування вмикають привод 23, який переміщує рухомі упори 16 на необхідну відстань від осі обертання рами 1. При цьому гнучкі зв'язки 22, наприклад ланцюг, приводяться в рух, які у свою чергу, зв'язані за допомогою пальців 21 з візком 18 рухомих упорів 16 тягнуть їх за собою. При цьому ролики 19 рухомих упорів 16 переміщуються по напрямних балках 20. Відробивши необхідний проміжок часу, привод 23 відключаються, і рухомі упори 16 установлюються в необхідну позицію. Після чого, листове полотнище надходить, наприклад, по роликах стенда зварювання в зону дії змонтованих на рамі 1 кантувача тягнучих валків 11. За допомогою пневмоциліндрів 15 притискні валки 14 підтискають листове полотнище до тягнучих валків 11 і при вмиканні привода 12 тягнучих валків 11 листове полотнище переміщується по роликових секціях 13, які закріплені на нижній ґратчастій рамі 8. Передня крайка листового полотнища переміщається по роликових секціях 13 до вертикальних кронштейнів 17 рухомих упорів 16 і впираючись у них, зупиняється. Потім спрацьовують притиски 10, які притискають листове полотнище до роликових секцій 13 у декількох місцях. При цьому центр ваги С1 рухомих упорів 16, центр ваги С2 листового полотнища й вісь обертання О-О1 рами 1 кантувача розташовуються в одній площині. Таким чином листове полотнище та рухомі упори 16 взаємно врівноважені в рамі 1 кантувача щодо осі обертання О-О1. Після чого вмикають один із приводів 2 або З, і відбувається кантування листового полотнища на 180 град., шляхом обертання рами 1 в опорах 4 та 5 над приямком 6. Після операції кантування притиски 10 відтискуються й листове полотнище опускається на роликові секції 9 верхній рамі 7. Перемикаються приводи 12 тягнучих валків 11 на 5 реверс і, листове полотнище видається на роликоопори наступного зварювального стенда. Після звільнення рами 1 кантувача від листового полотнища, рухомі упори 16 становляться неврівноважені відносно осі О-О1 обертання рами 1. За допомогою привода переміщення 23 рухомі упори 16 установлюють на рамі 1 таким чином, щоб їх центр ваги С1 сполучався з віссю О-О1. Це 55769 6 усуває їх неврівноваженість відносно осі обертання О-О1 рами 1, а отже полегшує поворот рами 1 у вихідне положення. Застосування пропонованого технічного рішення дозволить створити універсальний кантувач листових полотнищ із використанням привода меншої потужності й значною економією електроенергії при його експлуатації. 7 Комп’ютерна верстка Г. Паяльніков 55769 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
