Спосіб виявлення течі у трубопроводі
Номер патенту: 16765
Опубліковано: 29.08.1997
Формула / Реферат

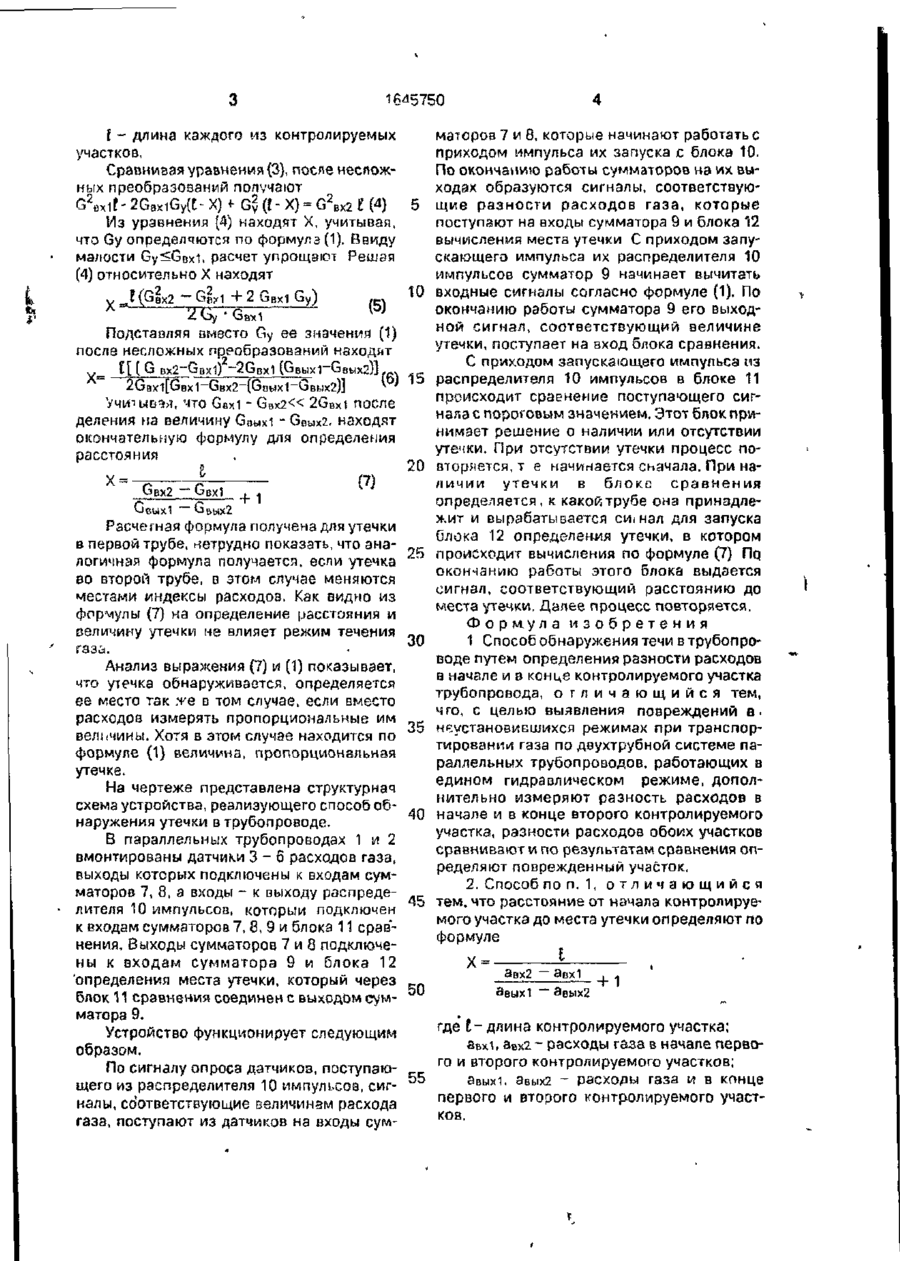

1. Способ обнаружения течи в трубопроводе путем определения разности расходов в начале и в конце контролируемого участка трубопровода, отличающийся тем, что, с целью выявления повреждений в неустановившихся режимах при транспортировании газа по двухтрубной системе параллельных трубопроводов, работающих в едином гидравлическом режиме, дополнительно измеряют разность расходов в начале и в конце второго контролируемого у частка, разности расходов обоих участков сравнивают и по результатам сравнения определяют поврежденный участок. 2. Способ по п.1, отличающийся тем, что расстояние от начала контролируемого участка до места утечки определяют по формуле
Х-—'—, ^вх2 ~ ^вх1 ,
^вых1 ~ ^вых2
где 1 - длина контролируемого участка; а^і, а^ - расходы газа в начале первого и второго контролируемого участков;
^вых1 ' ^вых2 ~ расходы газа в конце первого и второго контролируемого участков.
Текст

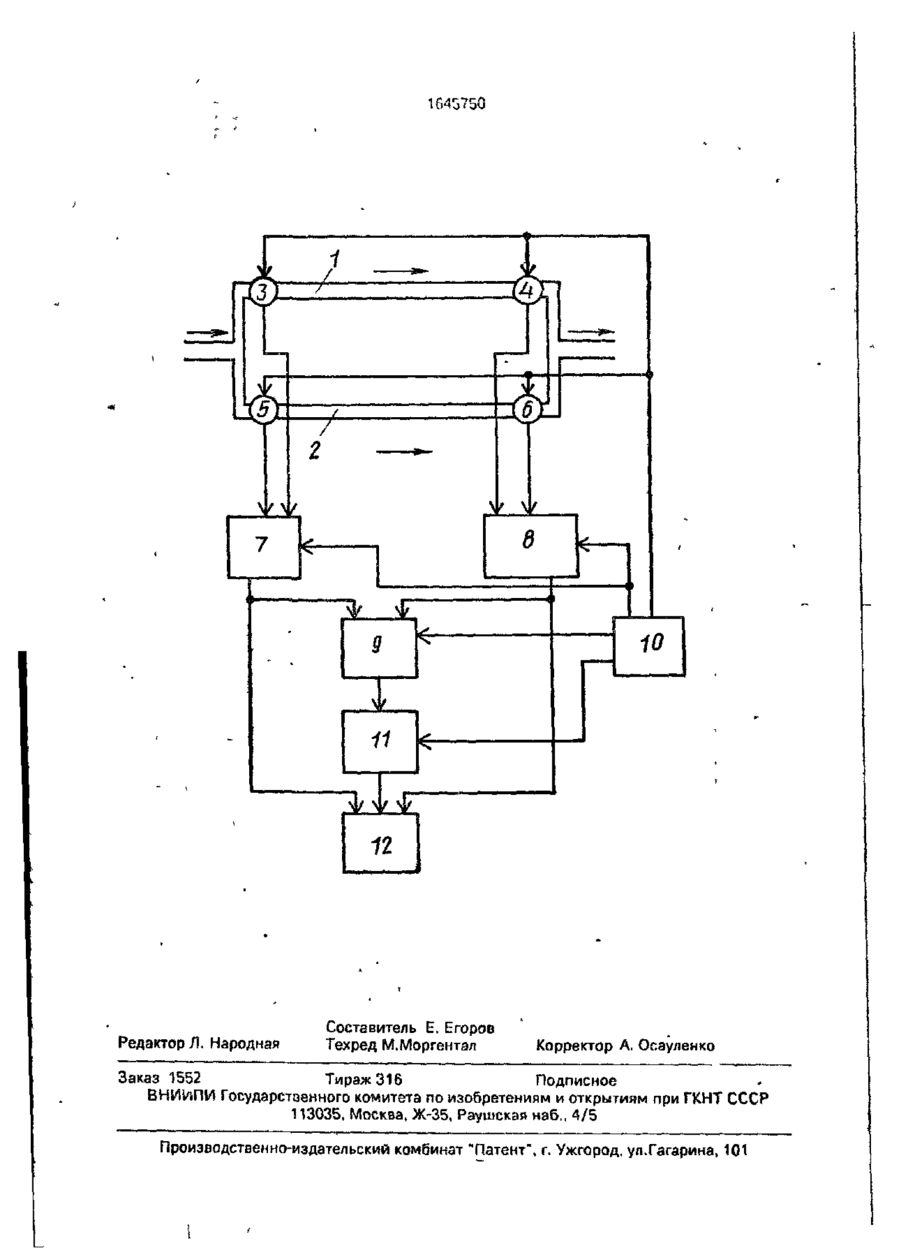

Изобретение относится к транспорту газа и может быть использовано для контроля состояния многониточных трубопроводов. Цель изобретения - выявление повреждений в неустановившихся режимах при транспортировании газа по двухтрубной системе параллельных трубопроводов, работающих в одном режиме. На концах контролируемых участков вблизи мест соединения труб измеряют расходы газа. Величину утечки определяют путем сравне1ния разности расходов обоих участков и по результатам сравнения определяют поврежденный участок. Расстояние от начала контролируемого участка до места утечки определяют путем деления длины контролируемого участка на увеличенное на единицу положительное отношение разностей расхода газа соответствующих границ контролируемых участков. 1 з. п. ф-лы, 1 ил. С Изобретение относится к транспорту газа и может быть использовано для контроля состояния миогониточных трубопроводов. Цель изобретения - выявление повреждений в неустановившихся режимах при транспортировании газа по двухтрубной системе параллельных трубопроводов, работающих в одном режиме. Это достигается тем, что для двухтрубной системы параллельных трубопроводов ' на концах контролируемых участков вблизи мест соединения труб устанавливают датчики расхода. Величину утечки определяют путем сравнения разности расходов обоих участков, учитывая, что течение газа по каждой трубе происходит в одном режиме Gy = (GBx1 - GBX2) - (6яых1 - Goyx2). (1) где GB*L Gax2, Gauxi, Gatjx2 - значения pacxoдов газа на входе и выходе первого и второго контролируемых участков. Затем анализирует полученный результат путем сравнения с пороговой величиной, выбранной с учетом разброса расходов исправных контролируемых участков. - b
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for detection of leakage in pipeline
Автори англійськоюKatsalap Serhii Fedorovych, Yatsenko Oleksii Ivanovych
Назва патенту російськоюСпособ выявления течи в трубопроводе
Автори російськоюКацалап Сергей Федорович, Яценко Алексей Иванович
МПК / Мітки
МПК: F17D 5/02
Мітки: трубопроводі, течії, виявлення, спосіб
