Проникний елемент контрольної течі та спосіб його виготовлення
Номер патенту: 4998
Опубліковано: 28.12.1994
Автори: Соболєв Володимир Дмитрович, Давидов Володимир Дмитрович, Куцевич Валерій Людвикович, Бударін Лев Іванович, Чураєв Микола Володимирович, ШУЛЬЖЕНКО ОЛЕКСАНДР ВАСИЛЬОВИЧ
Формула / Реферат
1. Проницаемый элемент контрольной течи, включающий трубчатый корпус и жестко соосно закрепленный в нем слоем вакуум-плотного материала отрезок калиброванного цилиндрического кварцевого капилляра, отличающийся тем, что, с целью стабилизации метрологических характеристик контрольных течей, слой вакуум-плотного материала в виде пояска в средней части отрезка цилиндрического кварцевого капилляра, который имеет два консольных участка, длина которых выбирается из условия:
DН<R,
где DН - величина свободного прогиба конца консольного участка;
R - наименьшее расстояние от геометрической оси закрепленного участка капилляра до стенки корпуса в зоне расположения торца капилляра.
2. Способ изготовления проницаемых элементов контрольных течей, включающий осевое размещение отрезка калиброванного по размерам цилиндрического кварцевого капилляра в полости трубчатого корпуса, фиксацию отрезка капилляра относительно корпуса путем заполнения полости корпуса жидким вакуум-плотным материалом через радиальное отверстие в корпусе и его отверждения, отличающийся тем, что, с целью стабилизации метрологических характеристик контрольных течей, используют корпус с радиальным отверстием в зоне размещения средней части капилляра, через который вводят жидкий вакуум-плотный материал при заполнении им полости корпуса.
3. Способ по п. 2, отличающийся тем, что используют корпус с осевым ступенчатым каналом с меньшим диаметром в зоне радиального отверстия.
4. Способ по п. 2, отличающийся тем, что наружную поверхность отрезка капилляра перед размещением в полости корпуса гидрофобизируют.
Текст

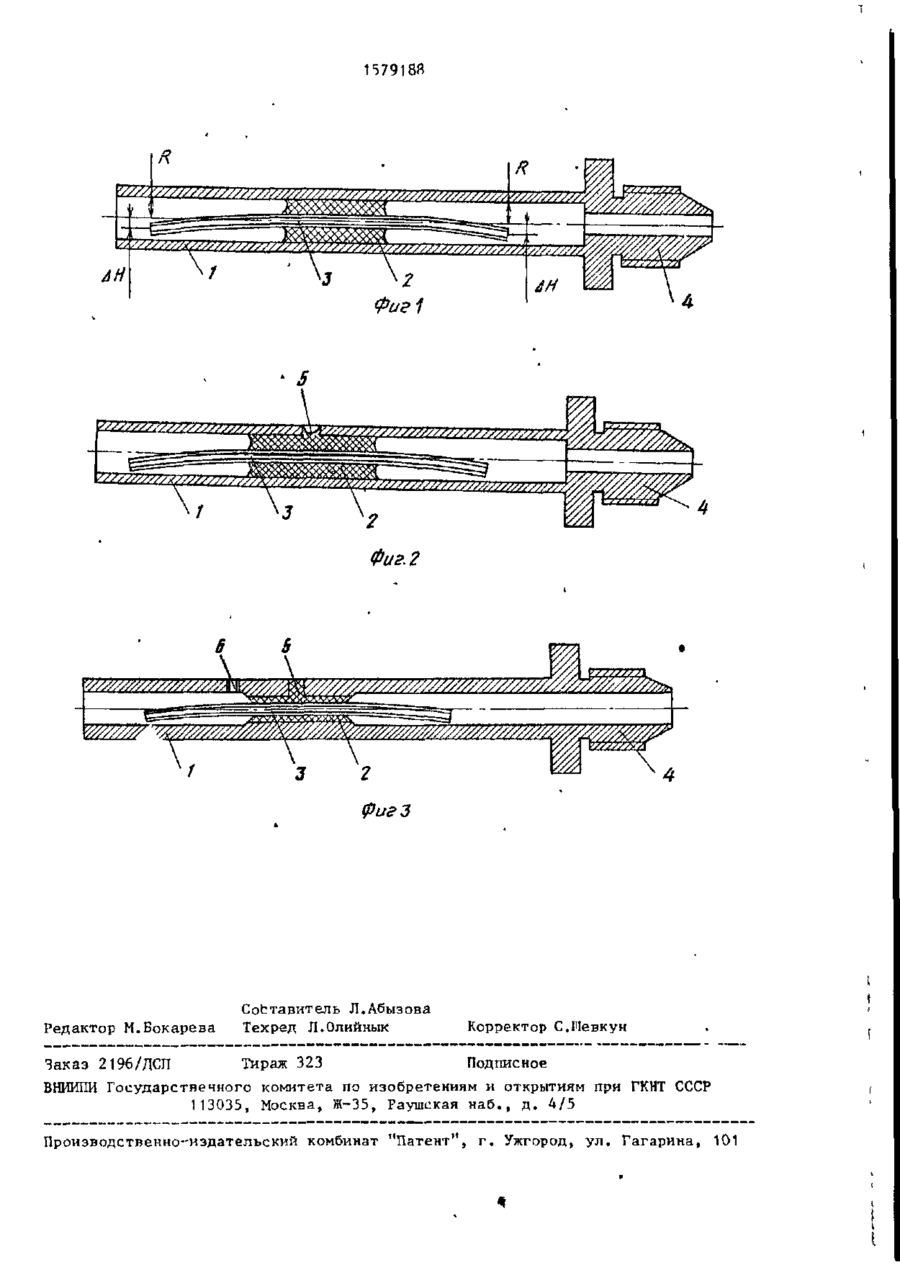

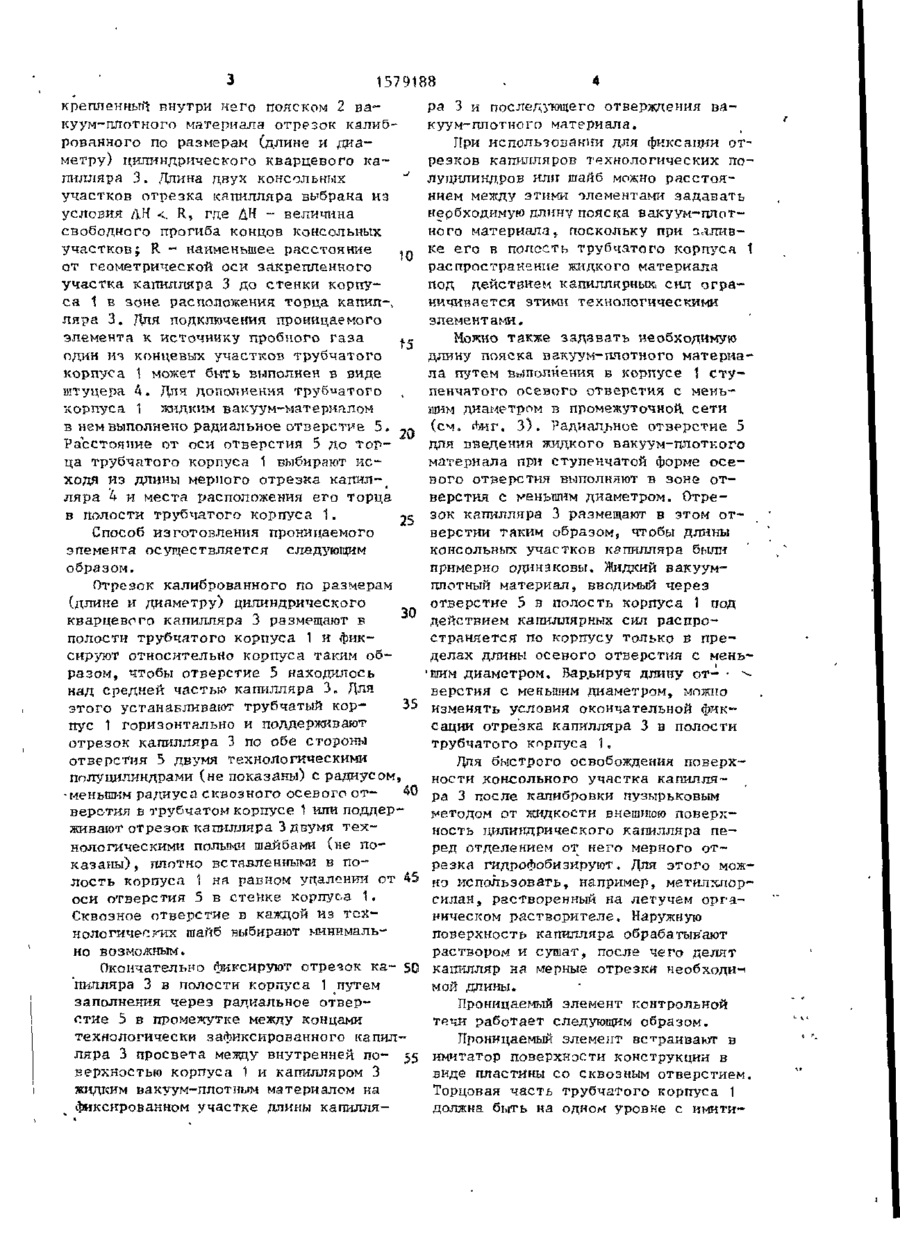

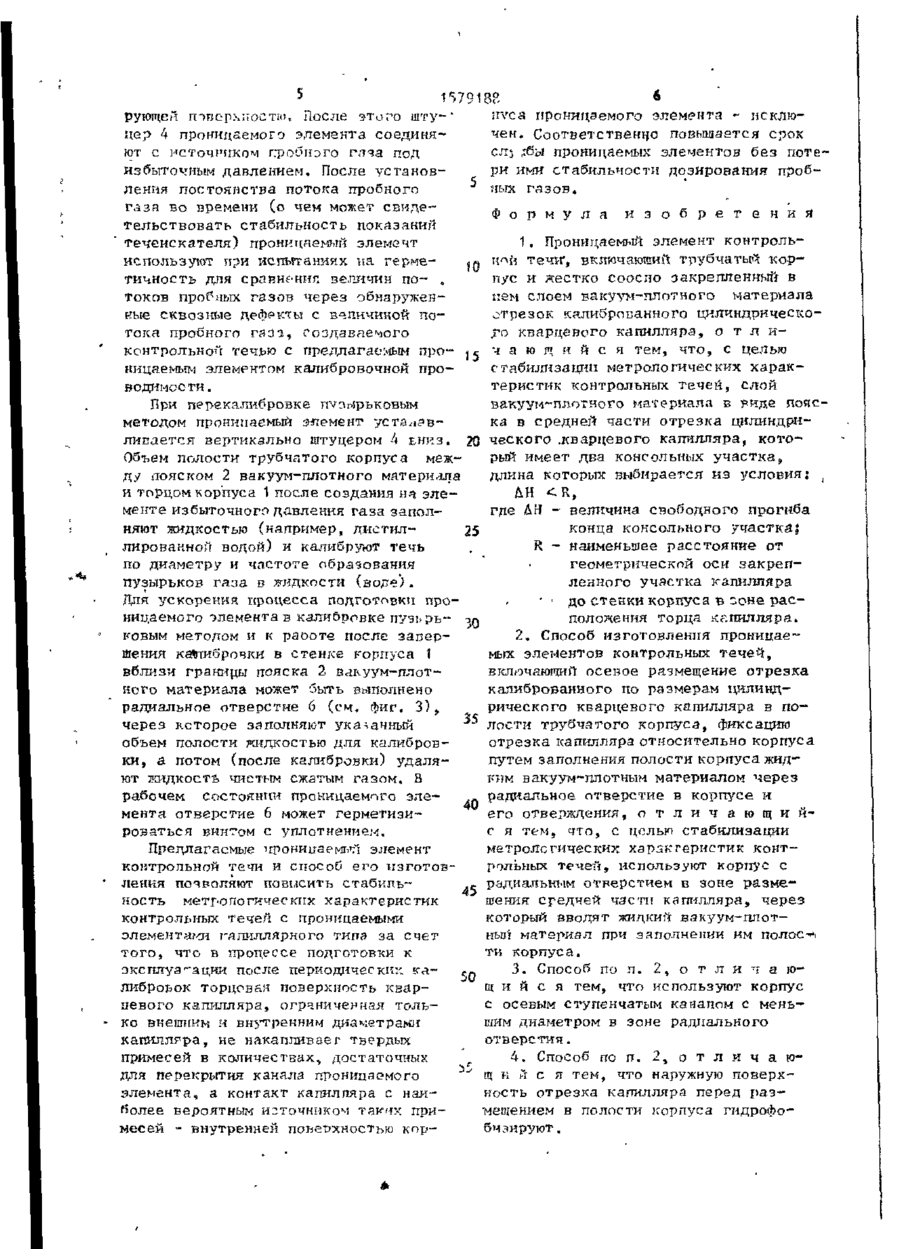

Изобретение относится к проницаемым элементам контрольных течей. Цель изобретения - стабилизация метрологических характеристик контрольных течей. В трубчатом корпусе 1 з а креплен пояском 2 вакуум-плотного материала отрезок калиброванного ци Изобретение относится к испытательной технике, а именно к проницаемым элементам контрольных течей и технологии их изготовления и может быть использовано для калибровки течеискательной аппаратуры при испытаниях на герметичность. Целью изобретения является стабилизация метрологических характеристик контрольных течей путем фиксации кварцевого капилляра, предотвращающей его контакт с внутренней поверхностью корпуса проницаемого элемента и исключающей вероятность перекрытия входного и выходного каналов кварцевого 26-90 линдрического кварцевого капилляра" S. Длина двух консольных участков отрезка капилляра 3 выбрана из условия Д < R, где ЛИ - величина свободного Н прогиба концов консольных участков; R - наименьшее расстояние от геометрической оси закрепленного участка '.. капилляра 3 до стенки корпуса 1 в зоне расположения торца капилляра 3 . Отрезок капилляра 3 размещают в полости трубчатого корпуса 1 и фиксируют его относительно корпуса 1 путем заполнения корпуса 1 полости жидким вакуум-чплотным материалом через радиальное отверстие 5 на фиксированном участке длины'капилляра 3. С Необходимую длину пояска вакуум-плот- Э ного материала можно задавать путем выполнения в корпусе 1 ступенчатого осевого канала с меньшим диаметром в зоне радиального отверстия. 2 с . и 2 з . п . ф-лы, 3 ил. (Л с капилляра жидким вакуум-плотным материалом в процессе его изготовления, а также путем исключения накопления твердых примесей на торцовой поверхности кварцевого капилляра во время, периодических калибровок. На фиг. 1 изображен проницаемый элемент контрольной течи, продольный разрез; на фиг. 2 - проницаемый элемент с технологическим радиальным отверстием; на фиг. 3 - проницаемый элемент с технологическим радиальным и ступенчатым осевым отверстиями. Проницаемый элемент контрольной течи включает трубчатый корпус 1, за-. оо оо 1579188 • 4 ра 3 и последующего отверждения вакрепленный пнутри него пояском 2 вакуум-плотного материала. куум-плотного материала отрезок калиброванного по размерам (длине и диаПри использовании для фиксации отметру) цилиндрического кварцевого карезков капилляров технологических попилляра 3. Длина двух консольных луцилиндров или шайб можно расстояучастков отрезка капилляра выбрана из нием между этими элементами задавать условия ДН
ДивитисяДодаткова інформація
Назва патенту англійськоюPermeable element of control leakage and method for making it
Автори англійськоюShulzhenko Oleksandr Vasyliovych, Soboliev Volodymyr Dmytrovych, Kutsevych Valerii Liudvikovych, Budarin Lev Ivanovych, Churaiev Mykola Volodymyrovych, Davydov Volodymyr Dmytrovych
Назва патенту російськоюПроницаемый элемент контрольной течи и способ его изготовления
Автори російськоюШульженко Александр Васильевич, Соболев Владимир Дмитриевич, Куцевич Валерий Людвикович, Бударин Лев Иванович, Чураев Николай Владимирович, Давидов Владимир Дмитриевич
МПК / Мітки
МПК: G01M 3/02
Мітки: виготовлення, контрольної, спосіб, течії, проникний, елемент
Код посилання
