Спосіб дистанційного визначення місця пошкодження газопроводу

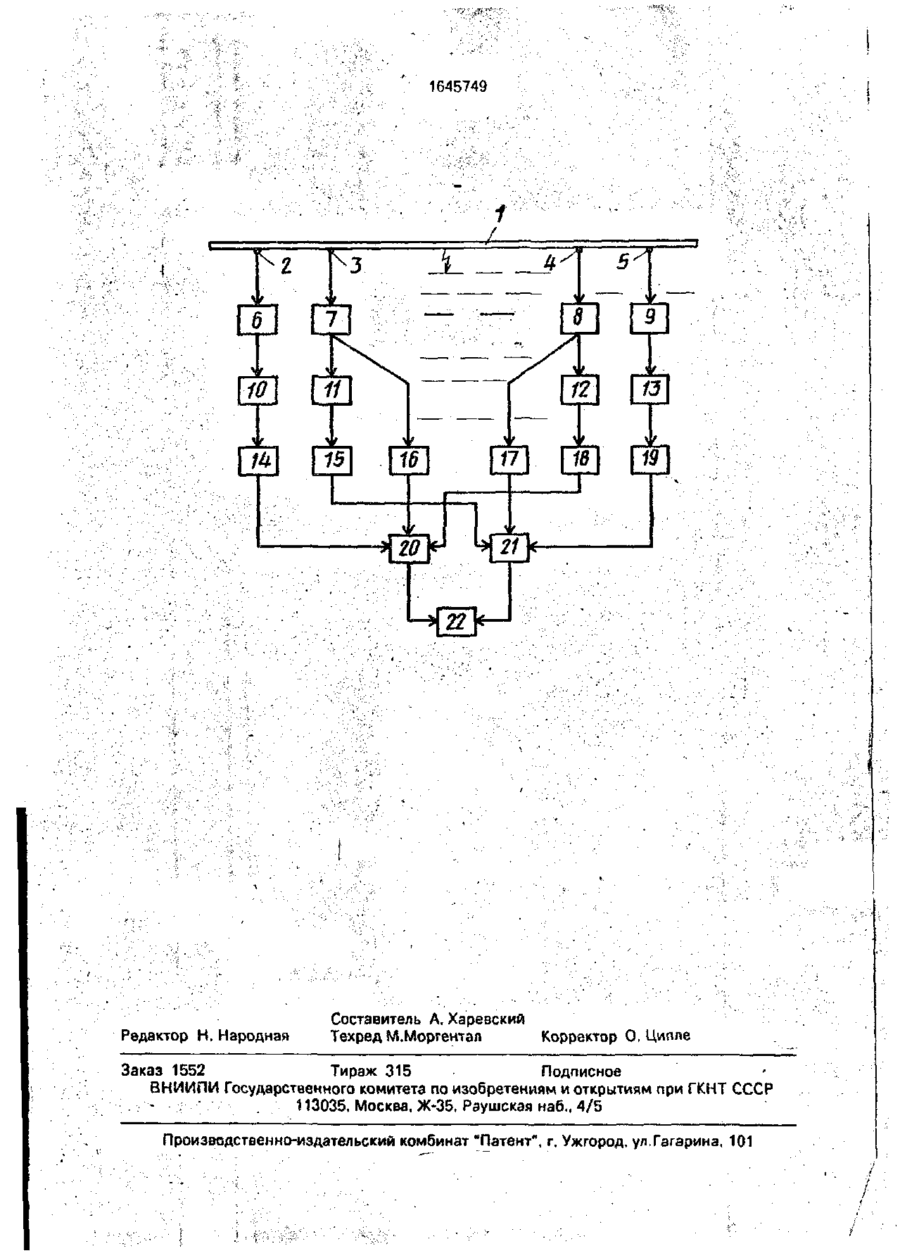

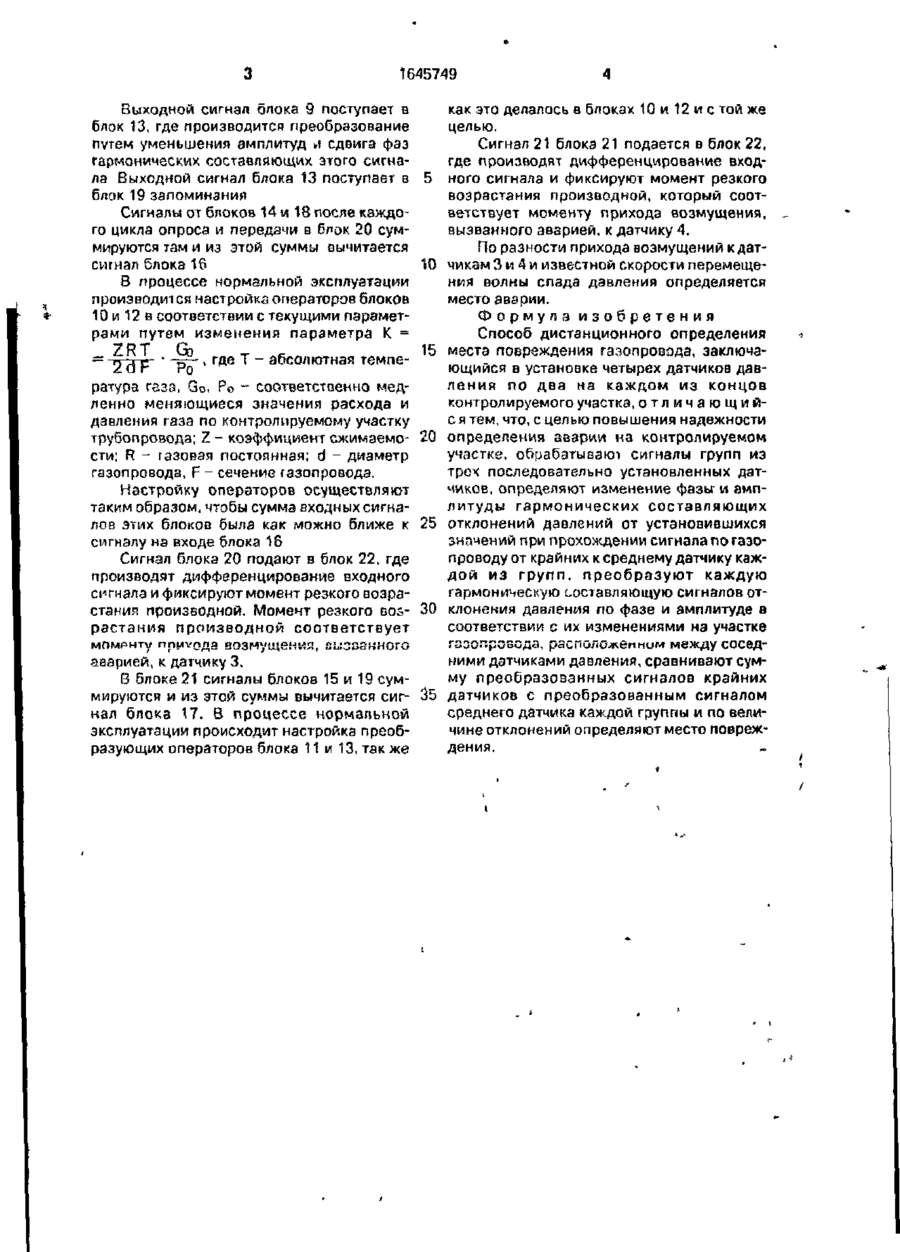

Изобретение относится к строительству трубопроводов и может быть использовано для определения повреждения в газопроводах. Цель изобретения - повышение надежности определения аварии на контролируемом участке газопровода. Способ заключается в установке 4-х датчиков давления по два на каждом из концов контролируемого участка и обработке сигналов групп из трех последовательно установленных датчиков. Обработка сигналов заключается в преобразовании гармонических составляющих сигналов крайних датчиков каждой группы по фазе и амплитуде так же, как и соответствующий участок трубопровода и в сопоставлении суммы этих сигналов с сигналом от среднего датчика группы. 1 ил. Изобретение относится к строительству трубопроводов и может быть использовано для определения повреждения в газопроводах. Цель изобретения - повышение надежности определения аварии на контролируемом участке газопровода, например, при периодическом включении и выключении компрессорных установок и т.п. На чертеже изображены контролируемый участок трубопровода 1; датчики давления 2-5, блоки 6-9 определения отклонения текущего значения от медленно изменяющейся составляющей; блоки 10-13 преобразования сигналов; блоки 1419 запоминания реализаций; блоки 20 и 21 определения моментов прихода волн спада давлений к датчикам 3 и 4, блок 22 определения места повреждений. Устройство работает следующим образом. Сигналы датчиков давления 2-5 непрерывно поступают в блоки 6-9, где оп ределяют отклонение входного сигнала от медленно меняющихся составляющих, определяемых путем фильтрации высокочастотных составляющих. Выходной сигнал блока 6 поступает в блок 10, где производится преобразование путем уменьшения амплитуд и сдвига фаз гармонических составляющих выходного сигнала блока 7. Выходной сигнал блока 11 поступает в блока 15 запоминания, выходной сигнал блока7-в5лок 16 запоминания, где запоминают мгновенные значения на заданном промежутке. i г: ч Выходной сигнал блока 8 подается в блок 12, где производится преобразование путем уменьшения амплитуд и сдвига фаз гармонических составляющих этого сигнала. Выходной сигнал блока 12 поступает в блок,18 запоминания, где запоминают мгновенные значения входного сигнала на заданном промежутке. '&~\ Ь2- Us Ї. id Л 1645749 как это делалось в блоках 10 и 12 и с той же Выходной сигнал олока Э поступает в целью. блок 13, где производится преобразование Сигнал 21 блока 21 подается в блок 22, путем уменьшения амплитуд и сдвига фаз где производят дифференцирование входгармонических составляющих этого сигнаного сигнала и фиксируют момент резкого ла Выходной сигнал блока 13 поступает в возрастания производной, который соотблок 19 запоминания ветствует моменту прихода возмущения, Сигналы от блоков 14 и 18 после каждовызванного аварией, к датчику А. го цикла опроса и передачи в блок 20 суммируются там и из этой суммы вычитается По разности прихода возмущений кдатсигнал блока 16 10 чмкам 3 и 4 и известной скорости перемещения волны спада давления определяется В процессе нормальной эксплуатации место авзрии. производиі ся настройка операторов блоков 10 и 12 в соответствии с текущими параметФормула изобретения рами путем изменения параметра К = Способ дистанционного определения 15 места повреждения газопровода, заключа- .. . ___ ч Г д е х - абсолютная темпеющийся в установке четырех датчиков давления по два на каждом из концов ратура газа, Go, Ро - соответстаенно медконтролируемого участка, о т л и ч а ю щ и й ленно меняющиеся значения расхода и ся тем, что, с целью повышения надежности давления газа по контролируемому участку трубопровода; Z - коэффициент сжимаемо- 20 определения аварии на контролируемом участке, обрабатывают сигналы групп из сти; R - газовая постоянная; d - диаметр трех последовательно установленных датгазопровода, F - сечение газопровода. чиков, определяют изменение фазы и ампНастройку операторов осуществляют литуды гармонических составляющих таким образом, чтобы сумма входных сигналов этих блоков была как можно ближе к 25 отклонений давлений от установившихся значений при прохождении сигнала по газосигналу на входе блока 16 проводу от крайних к среднему датчику кажСигнал блока 20 подают в блок 22, где дой из групп, преобразуют каждую производят дифференцирование входного гармоническую составляющую сигналов отсигнала и фиксируют момент резкого возраклонения давления по фазе и амплитуде в стания производной. Момент резкого BOS- 30 соответствии с их изменениями на участке растания производной соответствует газопровода, расположеммим между соседМОМРНТу п р и в о д а ВОЗМуЩеНИЯ, 8Ь!305НЬ'ОГС ними датчиками давления, сравнивают сумаварией, к датчику 3. му преобразованных сигналов крайних В блоке 21 сигналы блоков 15 и 19 сумдатчиков с преобразованным сигналом гмируются и из этой суммы вычитается сиг 35 среднего датчика каждой группы и по великал блока 17. В процессе нормальной чине отклонений определяют место поврежэксплуатации происходит настройка преобдения. разующих операторов блока 11 и 13, также 1645749 к 5 ~Р\ D и. ю 11 12 у г 15 16 17 го 19 LA 22 Редактор Н. Народная Составитель А. Харевский Техред М.Моргентал Корректор О. Цилле Заказ 1552 Тираж 315 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР . . 113035, Москва. Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
