Сигналізуюче обладнання

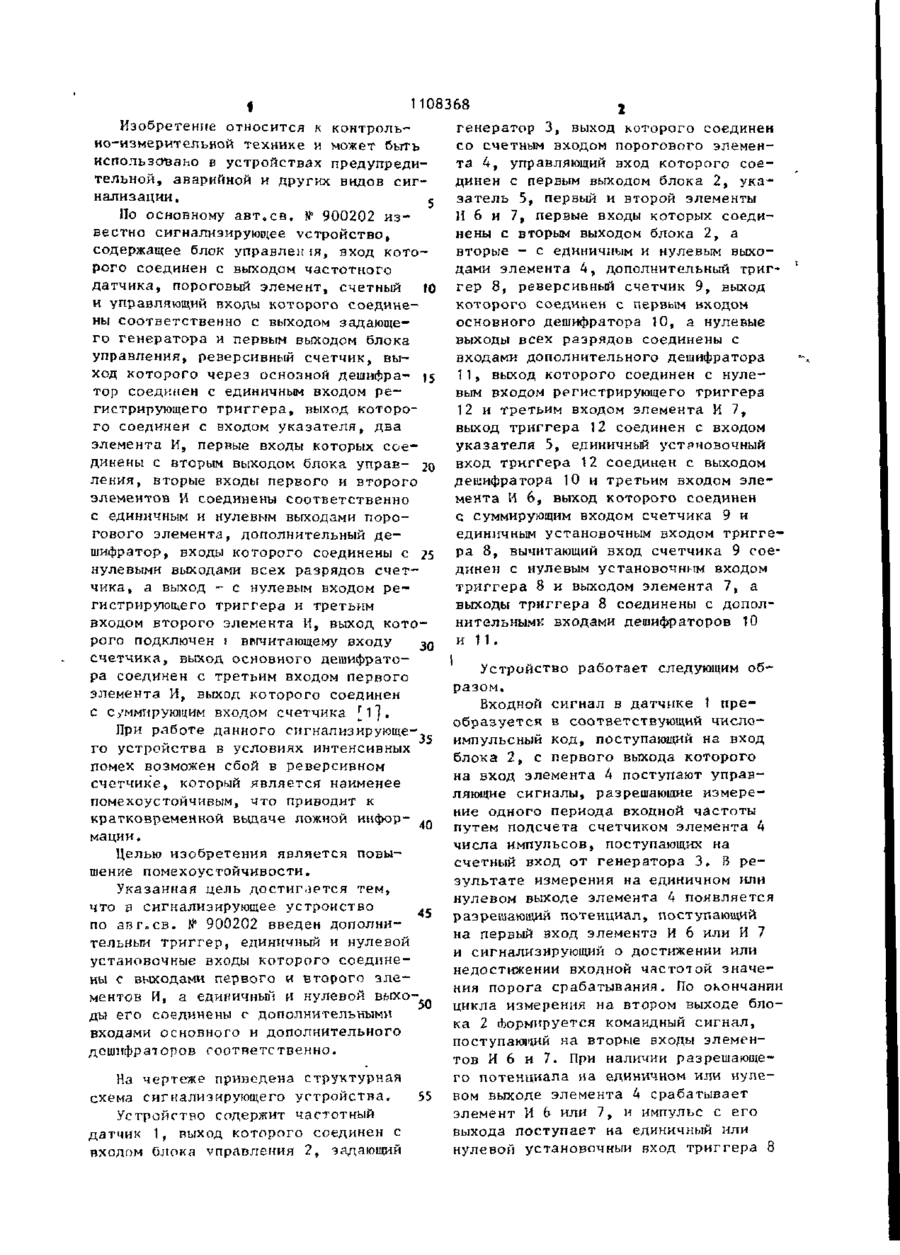

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 01 Я 2 3 / 0 0 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗО К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 900202 (21) 3543722/24-21 . * " (22) 19,01.83 (46) 15.08.84. Бюл. № 30 (72) А.А.Сорокин, В.В.Короваев и Л.А.Мондрус (71) Научно-исследовательский и проектно-конструкторский институт автоматизированных систем управления транспортом газа (53) 621.317(088,8) (56) 1. Авторское свидетельство СССР № 900202, кл. G 01 R 23/00, 1980. (54)(57) СИГНАЛИЗИРУЮЩЕЕ УСТРОЙСТВО по авт.св. Я 900202, о т л и ч а ю ° щ е е с я тем, что, с целью повышения помехоустойчивости, в него введен дополнительный триггер, единичный и нулевой установочные входы которого соединены с выходами первого и второго элементов И, а единичный и нулевой выходы его соединены с дополнительными входами основного и дополнительного дешифраторов соответственно. • 2 / / >' J —> ЫзвА ^ 1 * ; г 12 і_, г г 1 • і 1108368 Изобретение относится к контрольно-измерительной технике и может быть использсваио в устройствах предупредительной, аварийной и других видов сигнализации, с По основному авт.св. № 900202 известно сигнализирующее устройство, содержащее блок управлеп ш , вход которого соединен с выходом частотного датчика, пороговый элемент, счетный 10 и управляющий входы которого соединены соответственно с выходом задающего генератора и первым выходом блока управления, реверсивный счетчик, выход которого через основной дешифра- 15 тор соединен с единичным входом регистрирующего триггера, выход которого соединен с входом указателя, два элемента И, первые входы которых соединены с вторым выходом блока управ- 20 ления, вторые входы первого и второго элементов И соединены соответственно с единичным и нулевым выходами порогового элемента, дополнительный дешифратор, входы которого соединены с 25 нулевыми выходами всех разрядов счетчика, а выход - с нулевым входом регистрирующего триггера и третьим входом второго элемента И, выход которого подключен і вычитающему входу зо счетчика, выход основного дешифратора соединен с третьим входом первого элемента И, выход которого соединен с суммирующим входом счетчика [1]. При работе данного сигнализирующе35 го устройства в условиях интенсивных помех возможен сбой в реверсивном счетчике, который является наименее помехоустойчивым, что приводит к кратковременной выдаче ложной инфор40 мации. Целью изобретения является повышение помехоустойчивости. Указанная цель достигается тем, что в сигнализирующее устройство 45 по авг.св. № 900202 введен дополни* тельный триггер, единичный и нулевой установочные входы которого соединены с выходами первого и второго злементов И, а единичный и нулевой выхо50 ды его соединены с дополнительными входами основного и дополнительного дешифраторов соответственно. На чертеже приведена структурная схема сигнализирующего устройства. Устройство содержит частотный датчик 1, выход которого соединен с входом блока управления 2, задающий 55 генератор 3, выход которого соединен со счетньім входом порогового элемента 4, управляющий вход которого соединен с первым выходом блока 2, указатель 5, первый и второй элементы И 6 и 7, первые входы которых соединены с вторым выходом блока 2, а вторые - с единичным и нулевым выходами элемента 4, дополнительный триггер 8, реверсивный счетчик 9, выход которого соединен с первым входом основного дешифратора 10, а нулевые выходы всех разрядов соединены с входами дополнительного дешифратора 11, выход которого соединен с нулевым входом регистрирующего триггера 12 и третьим входом элемента И 7, выход триггера 12 соединен с входом указателя 5, единичный установочный вход триггера 12 соединен с выходом дешифратора 10 и третьим входом элемента И 6, выход которого соединен с суммирующим входом счетчика 9 и ; единичным установочным входом триггера 8, вычитающий вход счетчика 9 соединен с нулевым установочным входом триггера 8 и выходом элемента 7, а выходы триггера 8 соединены с дополнительными входами дешифраторов 10 и 11. Устройство работает следующим образом. Входной сигнал в датчике 1 преобразуется в соответствующий числоимпульсный код, поступающий на вход блока 2, с первого выхода которого на вход элемента 4 поступают управляющие сигналы, разрешающие измерение одного периода входной частоты путем подсчета счетчиком элемента 4 числа импульсов, поступающих на счетный вход от генератора 3. В результате измерения на единичном или нулевом выходе элемента 4 появляется разрешающий потенциал, поступающий на первый вход элемента И 6 или И 7 и сигнализирующий о достижении или недостижении входной частотой значения порога срабатывания. По окончании цикла измерения на втором выходе блока 2 Нормируется командный сигнал, поступаюі'іий на вторые входы элементов И 6 и 7. При наличии разрешающего потенциала на единичном или нулевом выходе элемента 4 срабатывает элемент И 6 или 7, и импульс с его выхода поступает на единичный или нулевой установочный яход триггера 8 1108368 и на суммирующий или вычитающий вход счетчика 9. Принцип работы устройства основан на том, что триггер 8 дополнительно контролирует, на какой из входов реверсивного счетчика 9 - суммирующий или вычитающий - поступил последний импульс, приведший к N -кратному подтверждению срабатывания (несрабатывания) элемента 4. Если преобладают импульсы, поступающие по суммирующему входу счетчика, то счетчик достигает состояния N / O / И суммирующий (вычитакодий) вход счетчика блокируется нулевым потенциалом, поступаю- '5 щим с выхода основного (дополнительного) дешифратора, триггер 12 и указатель устанавливают в состояние, соответствующее информативному пара20 метру входного сигнала. В известном устройстве в случае сбоя в результате воздействия помех на счетчик и установки его в новое состояние N 1 > N суммирующий (вычитающий) вход разблокируется и импульсы ^5 начинают поступать в счетчик, увеличивая (уменьшая) его содержимое. Наступает момент, когда при преобладающих импульсах, поступающих по суммирующему (вычитающему) входу, в 30 процессе суммирования (вычитания) Редактор М.Диткина счетчик принимает промежуточное состояние О/N/. При этом с выхода дополнительного (основного) дешифратора поступает импульс, который устанавливает триггер 12, а следовательно, и указатель в ложное состояние и сохраняет его в течение времени, необходимого для достижения счетчиком состояния N/0/. Б предлагаемом же устройстве если в счетчике 9 произошел сбой, в результате которого последний импульс, приведший к достижению счетчиком 9 состояния N-кратного подтверждения срабатывания (несрабатывания) элемента 4, поступил на вычитающий (суммирующий) вход, то с единичного (нулевого) выхода триггера 8 поступает нулевой запрещающий потенциал на дополнительный вход дешифратора 10 (дешифратора 11), нейтрализует промежуточное ложное состояние счетчика 9 и не позволяет установить триггер 12, а следовательно, и указатель 5 в ложное состояние. В результате регистрирующий триггер 12 и указатель 5 сохраняют предыдущее N-кратно подтвержденное состояние. Таким образом обеспечивается защита от ложного включения или выключения указателя. Составитель о.Латышев ТехредЖ.Кастелевнч Корректор Л.Авраменко Заказ 5857/31 Тираж 711 Подписное ВШ-ШГШ Государственного комитета СССР по делам изобретений и открытий 111035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ПГШ "Патент", г. Ужгород, ул. Проектная, 4
