Пристрій для збирання слини

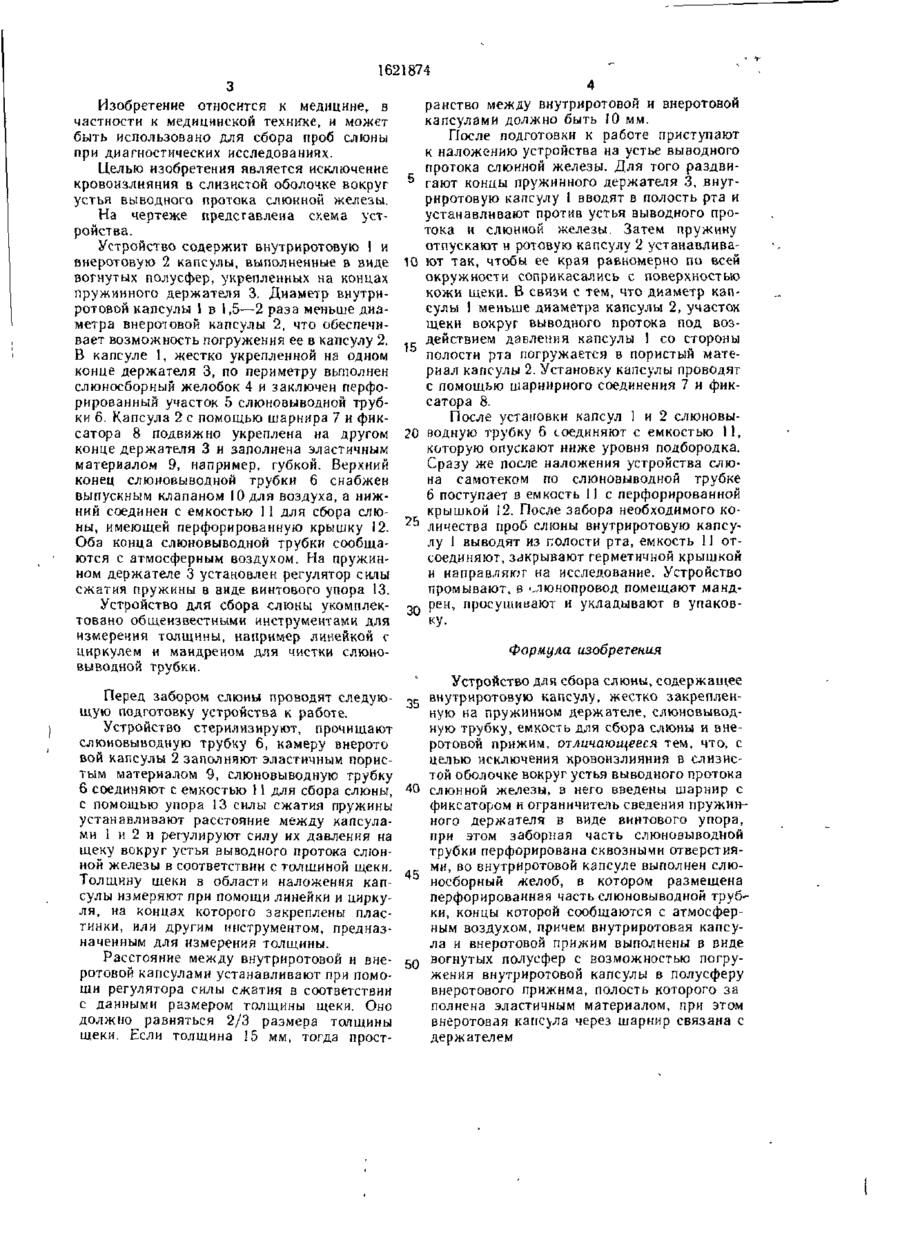

Изобретение относится к медицине, а именно к медицинской технике. Цель изобретения — исключение кровоизлияний в слизистой оболочке вокруг устья выводного протока слюнной железы. Устройство содержит внутриротовую J и внеротовую 2 капсулы, пружинный держатель 3, слюновыводную трубку 6, шарнир 7, фиксатор 8, клапан 10, емкость II с крышкой 12. Слюна самотеком поступает в емкость 11 с крышкой 12 1 ил 00 1621874 Изобретение относится к медицине, в частности к медицинской технике, и может быть использовано для сбора проб слюны при диагностических исследованиях. Целью изобретения является исключение кровоизлияния а слизистой оболочке вокруг устья выводного протока слюнной железы. На чертеже представлена схема устройства. Устройство содержит внутриротовую I и внеротовую 2 капсулы, выполненные в виде вогнутых полусфер, укрепленных на концах пружинного держателя 3. Диаметр внутриротовой капсулы 1 в 1,5—2 раза меньше диаметра внеротовой капсулы 2, что обеспечивает возможность погружения ее в капсулу 2. В капсуле 1, жестко укрепленной на одном конце держателя 3, по периметру выполнен слюносборный желобок 4 и заключен перфорированный участок 5 слюновыводной трубки 6. Капсула 2 с помощью шарнира 7 и фиксатора 8 подвижно укреплена на другом конце держателя 3 и заполнена эластичным материалом 9, например, губкой. Верхний конец слюновыводной трубки 6 снабжен выпускным клапаном 10 для воздуха, а нижний соединен с емкостью 1 1 для сбора слюны, имеющей перфорированную крышку 12. Оба конца слюновыводной трубки сообщаются с атмосферным воздухом. На пружинном держателе 3 установлен регулятор силы сжатия пружины в виде винтового упора 13. Устройство для сбора слюны укомплектовано общеизвестными инструментами для измерения толщины, например линейкой с циркулем и мандреном для чистки слюновыводной трубки. ранство между внутриротовой и внеротовои капсулами должно быть 10 мм. После подготовки к работе приступают к наложению устройства на устье выводного протока слюнной железы. Для того раздви5 гают концы пружинного держателя 3, внутриротовую капсулу 1 вводят в полость рта и устанавливают против устья выводного протока и слюнной железы. Затем пружину отпускают и ротовую капсулу 2 устанавлива10 ют так, чтобы ее края равномерно по всей окружности соприкасались с поверхностью кожи щеки. В связи с тем, что диаметр капсулы I меньше диаметра капсулы 2, участок щеки вокруг выводного протока под воздействием давления капсулы 1 со стороны полости рта погружается в пористый материал капсулы 2. Установку капсулы проводят с помощью шарнирного соединения 7 и фиксатора 8. После установки капсул 1 и 2 слюновы20 водную трубку 6 соединяют с емкостью 11, которую опускают ниже уровня подбородка. Сразу же после наложения устройства слюна самотеком по слюновыводной трубке 6 поступает в емкость II с перфорированной крышкой 12. После забора необходимого ко^ личества проб слюны внутриротовую капсулу I выводят из полости рта, емкость 11 отсоединяют, закрывают герметичной крышкой и направляют на исследование. Устройство промывают, в
