Пристрій для збирання витків дроту у бухту
Формула / Реферат
(57) 1. Устройство для сбора витков проволоки в бухту, содержащее сборную шахту, роликовый транспортер с подвижными поддонами, приемный дорн в виде неподвижно закреп ленных на поддоне ребер и жестко соединенной с ребрами заостренной верхней части, а также подвижно сочлененный с приемным дорном вспомогательный дорн в виде стоек и заостренной верхней части, отличающееся тем, что роликовый транспортер с поддонами и приемным дорном расположен под сборной шахтой, под роликовым транспортером соосно сборной шахте выполнена дополнительная шахта, устройство снабжено кареткой, размещенной в дополнительной шахте с возможностью вертикального перемещения, и улавливающими рычагами, нижняя часть вспомогательного дорна установлена в сборной шахте и выполнена в виде конусообразного элемента с направляющими выемками на нижнем торце и опорными ступенями для улавливающих рычагов, стойки вспомогательного дорна неподвижно закреплены на каретке и выполнены с заостренными вершинами, расположенными с возможностью размещения под роликовым транспортером при нижнем положении каретки и в упомянутых направляющих выемках при верхнем положении каретки.
2. Устройство по п. 1, отличающееся тем, что стойки вспомогательного дорна расположены по вершинам углов контура равностороннего четырехугольника.
3. Устройство по пп 1 и 2, отличающееся тем, что ребра приемного дорна симметрично расположены относительно продольной оси дорна, а стойки вспомогательного дорна смонтированы с возможностью симметричного размещения между ребрами приемного дорна и образования вместе с этими ребрами вершин углов правильного многоугольника.
Текст

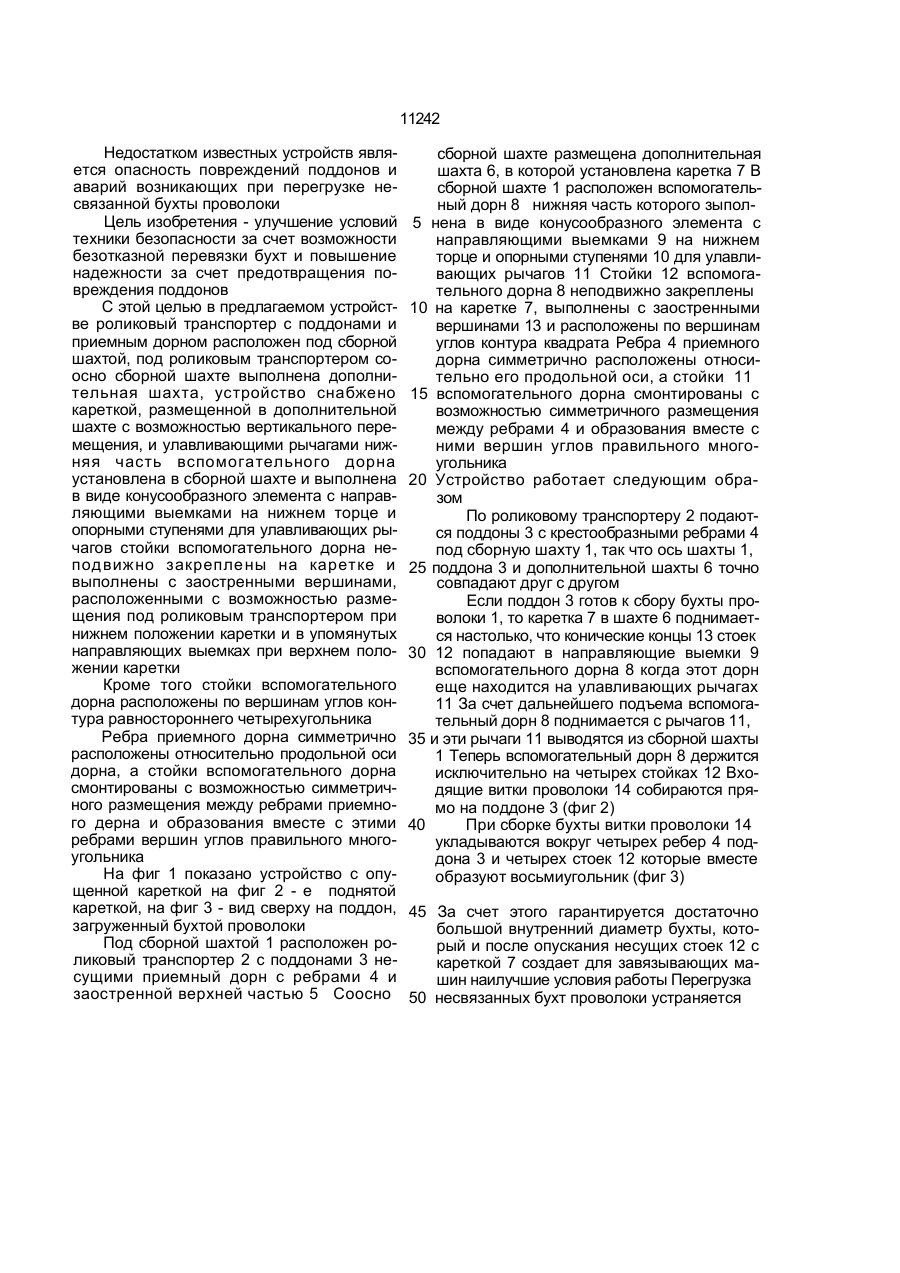

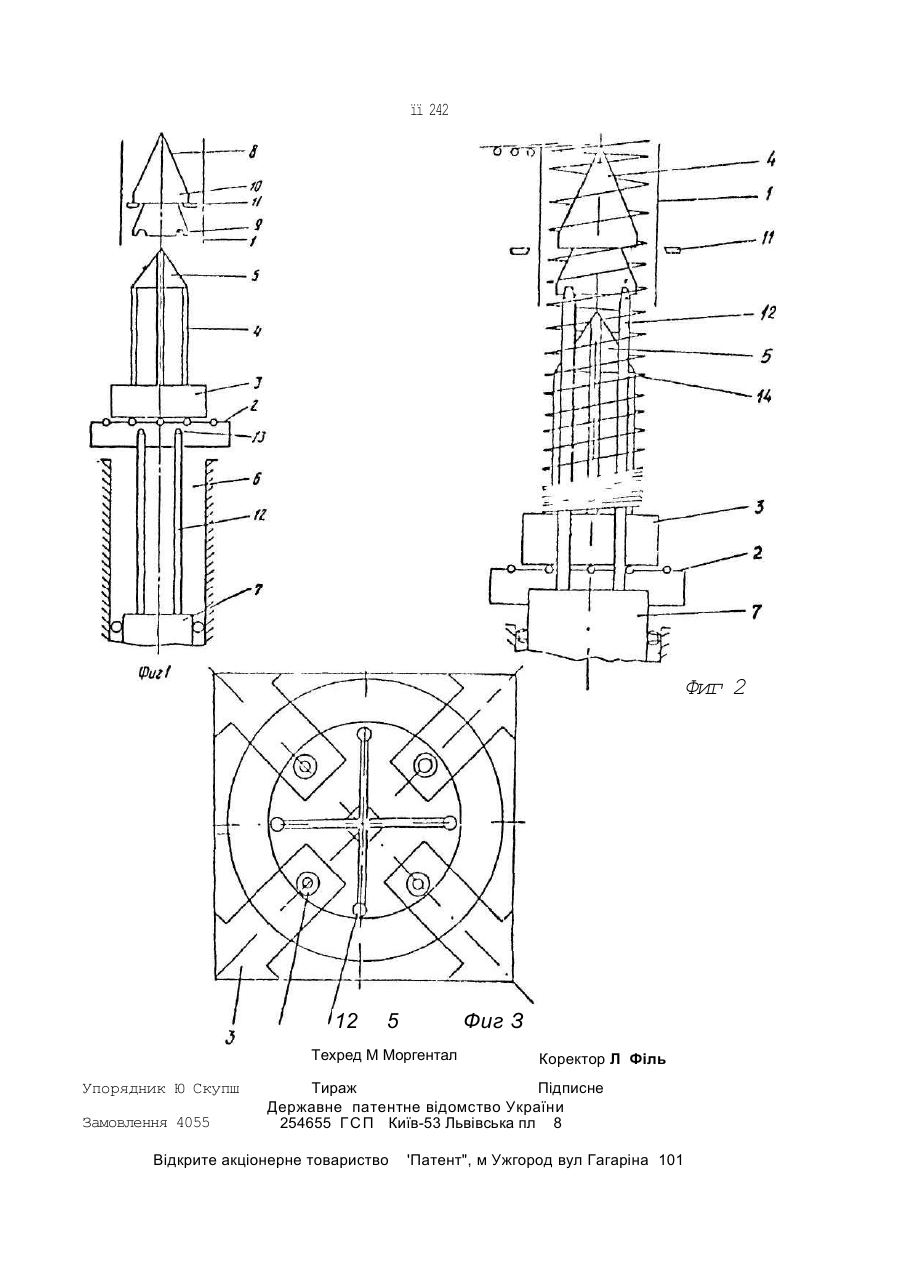

1. Устройство для сбора витков проволо ки в бухту, содержащее сборную шахту, ролико вый транспортер с подвижными поддонами, приемный дорн в виде неподвижно закреп ленных на поддрне ребер и жестко соеди ненной с ребрами заостренной верхней части, а также подвижно сочлененный с приемным дорном вспомогательный дорн в виде стоек и заостренной верхней части, о т л и ч а ю щ е е с я тем, что роликовый транспортер с поддонами и приемным до рном расположен под сборной шахтой, под роликовым транспортером соосно сборной шахте выполнена дополнительная шахта, устройство снабжено кареткой, размещен Изобретение относится к оборудованию лроволокопрокатных станов. Известны устройства для сбора витков проволоки в бухту, содержащие сборную шахту, роликовый транспортер с подвижными поддонами, приемный дорн и подвижно ной в дополнительной шахте с возможностью вертикального перемещения, и улавл иваю щ ими рыч аг ами , ни жня я час ть вспомогательного дорна установлена в сборной шахте и выполнена в виде конусообразного элемента с направляющими выемками на нижнем торце и опорн ыми ступенями для улавливающих рычагов, стойки вспомогательного дорна неподвижно закреплены на каретке и выполнены с заостренными вершинами, расположенными с возможностью размещения под роликовым транспортером при нижнем положении каретки и в упомянутых направляющих выемках при верхнем положении каретки. 2. Устройство по п. 1 о т л и ч а ю щ е е с я тем, что стойки вспомогательного дорна расположены по вершинам углов контура равностороннего четырехугольника 3. Устройство по пп 1 и 2, о т л и ч а ющ е е с я тем, что ребра приемного дорна симметрично расположены относительно продольной оси дорна, а стойки вспомога тельного дорна смонтированы с возможно стью симметричного размещения между ребрами приемного дорна и образования вместе с этими ребрами вершин углов пра вильного многоугольника сочлененный с последним вспомогательный дорн Приемный дорн выполнен в виде неподвижно закрепленных на поддоне ребер и жестко соединенной с ребрами заостренной верхней части Вспомогательный дорн выполнен в виде стоек и заостренной верхней части. С > 11242 Недостатком известных устройств является опасность повреждений поддонов и аварий возникающих при перегрузке несвязанной бухты проволоки Цель изобретения - улучшение условий техники безопасности за счет возможности безотказной перевязки бухт и повышение надежности за счет предотвращения повреждения поддонов С этой целью в предлагаемом устройстве роликовый транспортер с поддонами и приемным дорном расположен под сборной шахтой, под роликовым транспортером соосно сборной шахте выполнена дополнительная шахта, устройство снабжено кареткой, размещенной в дополнительной шахте с возможностью вертикального перемещения, и улавливающими рычагами нижняя часть вспомогательного дорна установлена в сборной шахте и выполнена в виде конусообразного элемента с направляющими выемками на нижнем торце и опорными ступенями для улавливающих рычагов стойки вспомогательного дорна неподвижно закреплены на каретке и выполнены с заостренными вершинами, расположенными с возможностью размещения под роликовым транспортером при нижнем положении каретки и в упомянутых направляющих выемках при верхнем положении каретки Кроме того стойки вспомогательного дорна расположены по вершинам углов контура равностороннего четырехугольника Ребра приемного дорна симметрично расположены относительно продольной оси дорна, а стойки вспомогательного дорна смонтированы с возможностью симметричного размещения между ребрами приемного дерна и образования вместе с этими ребрами вершин углов правильного многоугольника На фиг 1 показано устройство с опущенной кареткой на фиг 2 - е поднятой кареткой, на фиг 3 - вид сверху на поддон, загруженный бухтой проволоки Под сборной шахтой 1 расположен роликовый транспортер 2 с поддонами 3 несущими приемный дорн с ребрами 4 и заостренной верхней частью 5 Соосно сборной шахте размещена дополнительная шахта 6, в которой установлена каретка 7 В сборной шахте 1 расположен вспомогательный дорн 8 нижняя часть которого зыпол5 нена в виде конусообразного элемента с направляющими выемками 9 на нижнем торце и опорными ступенями 10 для улавливающих рычагов 11 Стойки 12 вспомогательного дорна 8 неподвижно закреплены 10 на каретке 7, выполнены с заостренными вершинами 13 и расположены по вершинам углов контура квадрата Ребра 4 приемного дорна симметрично расположены относительно его продольной оси, а стойки 11 15 вспомогательного дорна смонтированы с возможностью симметричного размещения между ребрами 4 и образования вместе с ними вершин углов правильного многоугольника 20 Устройство работает следующим образом По роликовому транспортеру 2 подаются поддоны 3 с крестообразными ребрами 4 под сборную шахту 1, так что ось шахты 1, 25 поддона 3 и дополнительной шахты 6 точно совпадают друг с другом Если поддон 3 готов к сбору бухты проволоки 1, то каретка 7 в шахте 6 поднимается настолько, что конические концы 13 стоек 30 12 попадают в направляющие выемки 9 вспомогательного дорна 8 когда этот дорн еще находится на улавливающих рычагах 11 За счет дальнейшего подъема вспомогательный дорн 8 поднимается с рычагов 11, 35 и эти рычаги 11 выводятся из сборной шахты 1 Теперь вспомогательный дорн 8 держится исключительно на четырех стойках 12 Входящие витки проволоки 14 собираются прямо на поддоне 3 (фиг 2) 40 При сборке бухты витки проволоки 14 укладываются вокруг четырех ребер 4 поддона 3 и четырех стоек 12 которые вместе образуют восьмиугольник (фиг 3) 45 За счет этого гарантируется достаточно большой внутренний диаметр бухты, который и после опускания несущих стоек 12 с кареткой 7 создает для завязывающих машин наилучшие условия работы Перегрузка 50 несвязанных бухт проволоки устраняется її 242 Фиг 2 12 5 Фиг З Техред М Моргентал Упорядник Ю Скупш Замовлення 4055 Коректор Л Філь Тираж Підписне Державне патентне відомство України 254655 Г С П Київ-53 Львівська пл 8 Відкрите акціонерне товариство 'Патент", м Ужгород вул Гагаріна 101
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for assembling of the turns of wire into a coil
Назва патенту російськоюУстройство для сбора витков проволоки в бухту
МПК / Мітки
МПК: B21C 47/00
Мітки: бухту, дроту, витків, збирання, пристрій
